نمایشگر سطح شارژ و ولتاژ باتری GY-6، مناسب باتری‌های سرب‌اسیدی 12 تا 84 ولت و باتری‌های لیتیومی و لیتیوم آهن فسفات 3 تا 28 سل، با نمایشگر LCD و بک‌لایت آبی

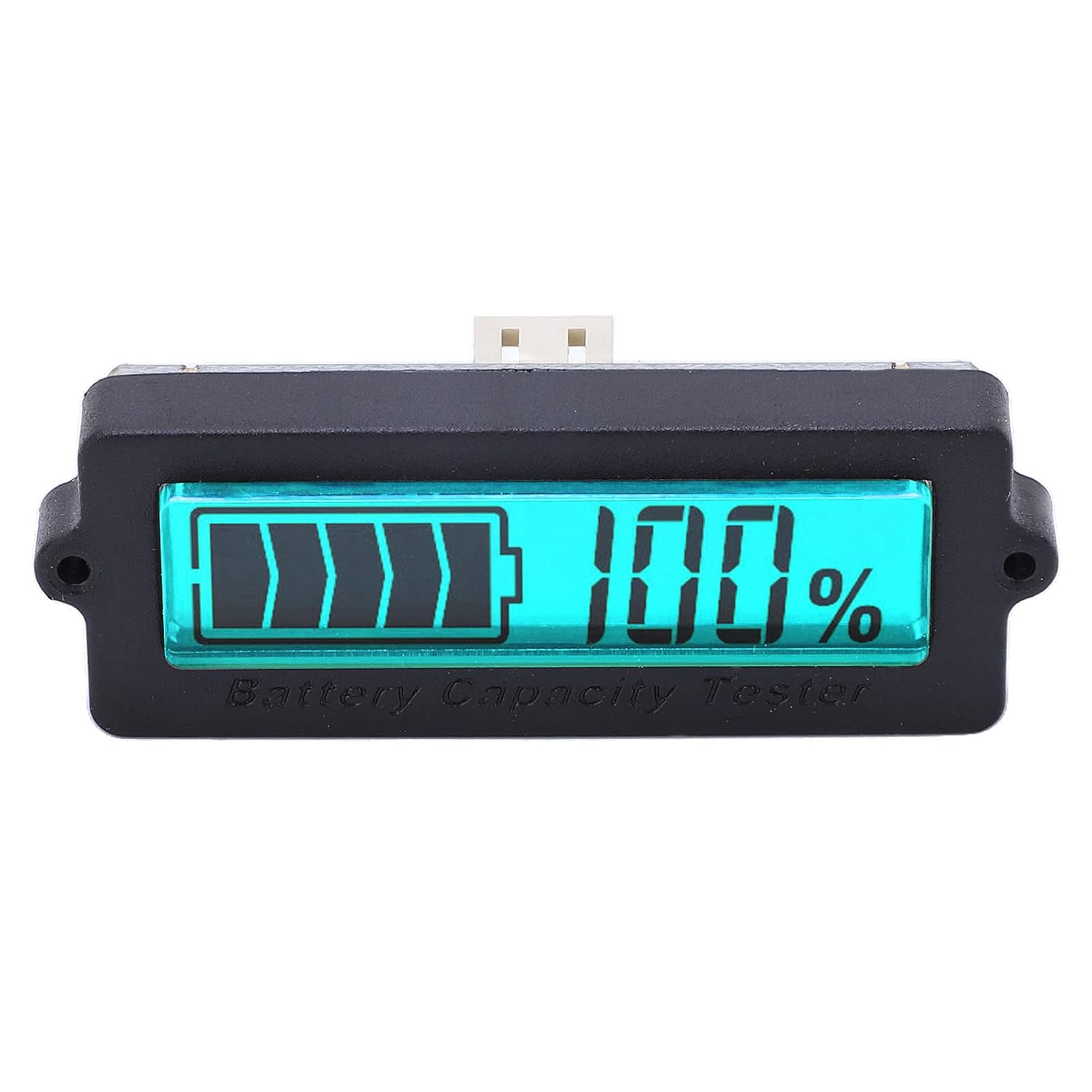

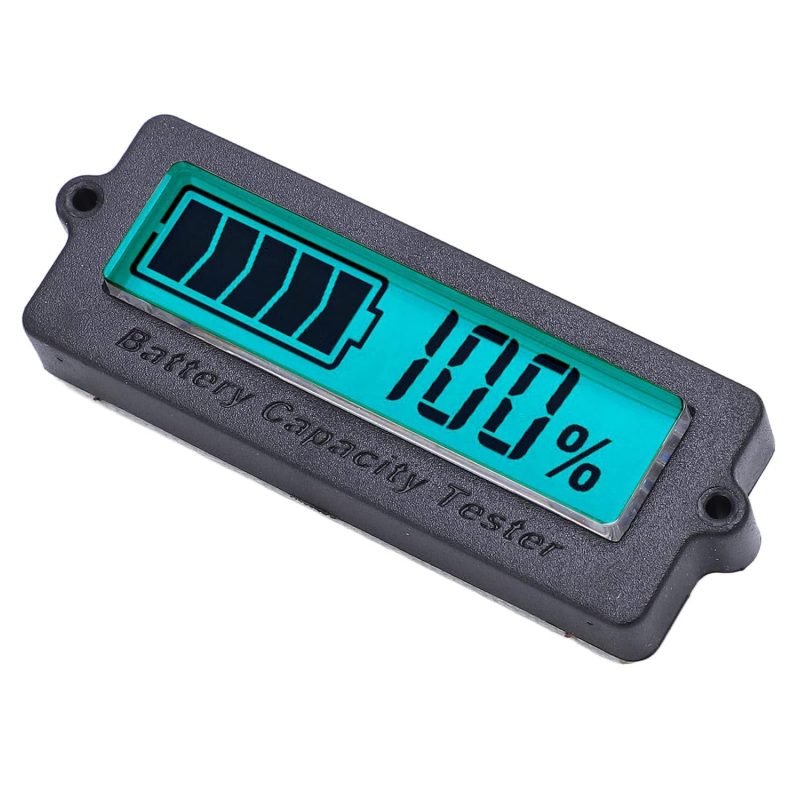

ماژول نمایشگر و تستر ولتاژ و ظرفیت باتری GY-6 با بک‌لایت آبی یک نمایشگر دیجیتال کاربردی برای پایش وضعیت باتری است که امکان مشاهده ولتاژ باتری و درصد تقریبی ظرفیت شارژ (درصد شارژ باتری) را در یک نمایشگر LCD فراهم می‌کند. این ماژول برای پروژه‌های الکترونیکی، تجهیزات باتری‌محور، وسایل نقلیه برقی، سیستم‌های قابل حمل و انواع پروژه‌هایی که نیاز به کنترل وضعیت باتری دارند، گزینه‌ای ساده و کاربردی محسوب می‌شود.
یکی از مهم‌ترین مزایای تستر باتری GY-6 این است که کاربر می‌تواند وضعیت باتری را بدون نیاز به مولتی‌متر به‌صورت مستقیم روی نمایشگر مشاهده کند. بسته به نسخه و تنظیمات ماژول، نمایشگر می‌تواند درصد ظرفیت باتری (درصد شارژ باتری)، ولتاژ باتری یا هر دو مقدار را نمایش دهد.
ماژول نمایشگر و تستر ولتاژ و ظرفیت باتری GY-6 علاوه بر نمایش ولتاژ، برای نمایش وضعیت شارژ باتری نیز طراحی شده است. این نسخه امکان تنظیم نمایش متناوب درصد شارژ و ولتاژ وجود دارد؛ به‌عنوان مثال، حالت نمایش می‌تواند مقدار درصد و ولتاژ را به‌صورت دوره‌ای مثلا هر 2 ثانیه یکبار روی LCD نشان دهد. این ویژگی باعث می‌شود GY-6 برای کاربرانی که می‌خواهند وضعیت باتری را در یک نگاه بررسی کنند، کاربردی‌تر از یک ولتمتر ساده باشد.
سری GY-6 در نسخه‌های مختلف از انواع باتری‌ها پشتیبانی می‌کند و در منابع مختلف برای باتری‌های سرب‌اسیدی (Lead-acid)، لیتیوم‌یون (Li-ion) ولیتیوم فسفات آهن (LiFePO4) معرفی شده است. نوع باتری و تعداد سلول‌ها در مدل‌های قابل تنظیم مثل این مدل، باید مطابق باتری مورد استفاده تنظیم شود تا نمایش ظرفیت صحیح‌تر باشد. در باتری‌های لیتیومی، تنظیم صحیح تعداد سلول‌های سری اهمیت زیادی دارد؛ زیرا محاسبه درصد ظرفیت بر اساس منحنی ولتاژ و نوع باتری انجام می‌شود. بنابراین نباید صرفاً با اتصال ماژول انتظار داشت درصد شارژ بدون تنظیمات صحیح به‌درستی نمایش داده شود.
این نسخه ماژول نمایشگر و تستر ولتاژ و ظرفیت باتری GY-6 دارای بک‌لایت آبی امکان مشاهده اطلاعات روی LCD را در محیط‌های کم‌نور راحت‌تر می‌کند. رنگ نمایشگر در مدل‌های مختلف GY-6 می‌تواند متفاوت باشد و نسخه‌های مختلف با رنگ‌های متفاوت LCD در بازار عرضه شده‌اند.

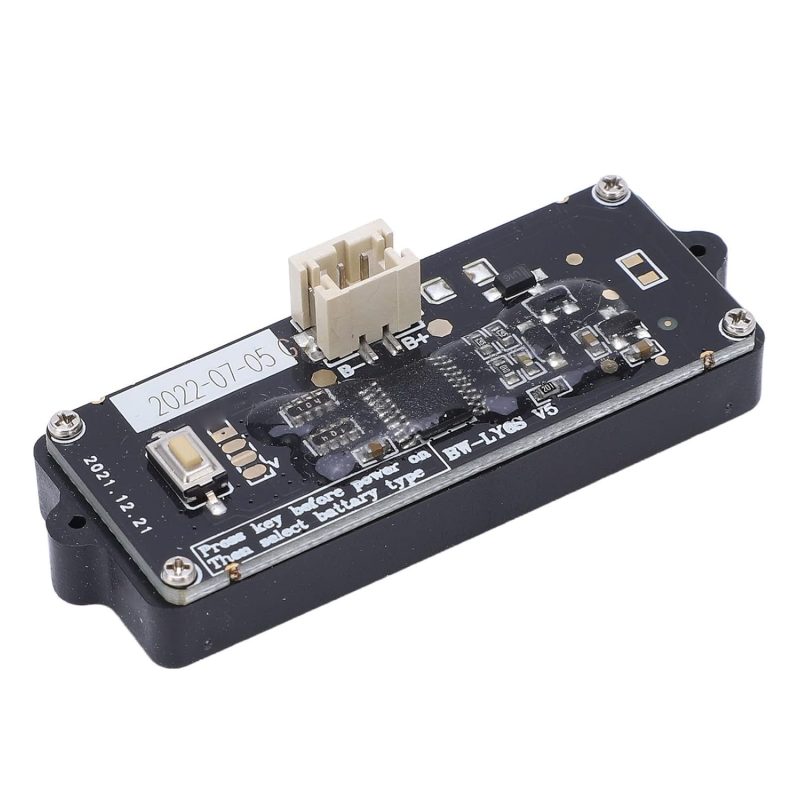

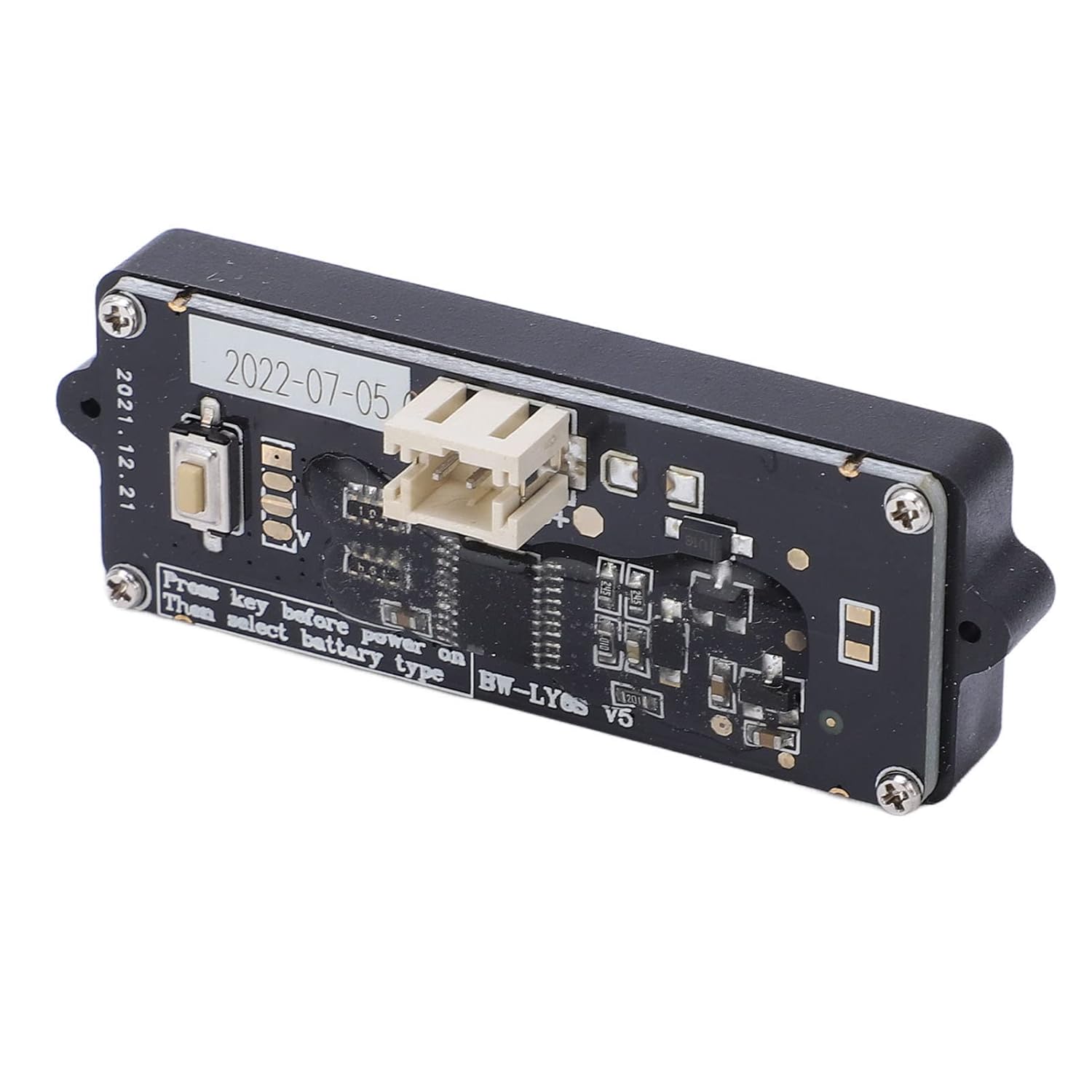

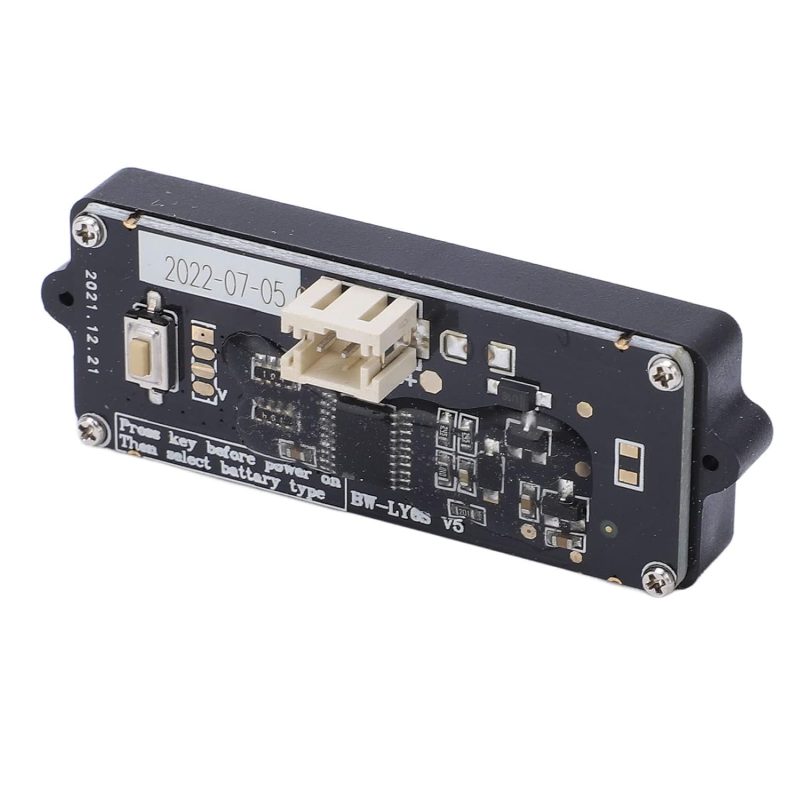

راه‌اندازی GY-6 پیچیدگی زیادی ندارد. اتصال اصلی ماژول به باتری از طریق سیم‌های مثبت و منفی انجام می‌شود و پس از روشن شدن، اطلاعات باتری روی LCD نمایش داده می‌شود. در این مدل قابل تنظیم، نوع باتری و تعداد سلول‌ها از طریق کلیدهای SET و Function تنظیم می‌شود. برای جلوگیری از آسیب به ماژول، قطب مثبت و منفی باتری باید دقیقاً مطابق علامت‌گذاری محصول متصل شوند. اتصال اشتباه سیم‌ها می‌تواند باعث آسیب به نمایشگر یا مدار شود.
ماژول GY-6 را می‌توان در طیف وسیعی از پروژه‌های باتری‌محور استفاده کرد، از جمله:
• نمایشگر وضعیت باتری در پروژه‌های الکترونیکی
• سیستم‌های باتری لیتیومی
• پک‌های باتری قابل شارژ
• باتری‌های سرب‌اسیدی 12، 24، 36 و 48 ولت
• نمایش و رصد ولتاژ و میزان شارژ باتری های خودروهای سبک و سنگین مثل اتومبیل، کامیون و مشابه.
• دوچرخه و وسایل نقلیه برقی
• اسکوتر و تجهیزات قابل حمل
• تجهیزات نظافت و دستگاه‌های باتری‌محور
• سیستم‌های خورشیدی و برق اضطراری برای پایش ولتاژ باتری
• سیستم‌های اندازه‌گیری و مانیتورینگ باتری
• پروژه‌های DIY و ساخت تجهیزات الکترونیکی
• تابلوها و پنل‌های کنترل برای نمایش وضعیت منبع تغذیه
• تجهیزات صنعتی و قابل حمل که نیاز به نمایش وضعیت باتری دارند
1. بررسی باتری
ابتدا ولتاژ نامی و نوع باتری را مشخص کنید. GY-6 در نسخه‌های مختلف برای باتری‌های سرب‌اسیدی (Lead-acid)، لیتیوم‌یون (Li-ion) ولیتیوم فسفات آهن (LiFePO4) عرضه شده است و محدوده قابل پشتیبانی به نسخه ماژول بستگی دارد. این نسخه از ماژول نمایشگر و تستر ولتاژ و ظرفیت باتری GY-6 می تواند ظرفیت شارژ باتری ها را در محدوده 12-84V DC نمایش دهد.
2. اتصال سیم‌ها
سیم مثبت ماژول را به قطب مثبت باتری و سیم منفی را به قطب منفی باتری با استفاده از سوکت سفید رنگ همراه بسته بندی، متصل کنید. قبل از اتصال به باتری ها، حتماً علامت‌های مثبت و منفی روی باتری ها و ماژول را بررسی کنید. اتصال معکوس قطب‌ها می‌تواند باعث آسیب به ماژول شود.
3. تنظیم نوع و تعداد باتری
مرحله ۱: ورود به حالت تنظیمات
قبل از اتصال به باتری ها و رون کردن ماژول، دکمه SET را فشار داده و نگه دارید.
مرحله ۲: اتصال به باتری
درحالی‌که دکمه SET را نگه داشته‌اید، نشانگر را به باتری متصل کنید. ماژول روشن و وارد رابط تنظیمات می‌شود.
مرحله ۳: انتخاب نوع باتری
دکمه SET را کوتاه فشار دهید تا عبارت روی نمایشگر چشمک زن شود. ها با فشردن کوتاه دکمه Function بین انواع باتری، جابه‌جا شوید:
علامت P: باتری سرب‌اسیدی یا Lead-acid
علامت L: باتری لیتیوم‌یون یا Li-ion
علامت F: باتری لیتیوم‌آهن‌فسفات یا LiFePO4
مرحله ۴: انتخاب تعداد باتری
پس از انتخاب نوع باتری، دکمه Function را کوتاه فشار دهید تا وارد تنظیم تعداد باتری‌های سری شده، شوید.
مرحله ۵: تنظیم تعداد باتری
برای افزایش تعداد باتری‌ها، دکمه SET را کوتاه فشار دهید.
برای کاهش تعداد باتری‌ها، دکمه Function را کوتاه فشار دهید.
معیار برای انتخاب تعداد باتری ها براساس نوع باتری به این صورت است که هر یک باتری لید اسیدی برابر 12V DC و هر یک باتری لیتیومی برابر 3.7V DC و هر باتری لیتیوم آهن فسفات برابر 3.2V DC در نظر گرفته شده است.
مرحله ۶: ورود به تنظیمات سیستم
برای ورود به حالت تنظیمات سیستم(S-1 تا S-5)، دکمه Function را فشار داده و نگه دارید.
مرحله ۷: تنظیمات سیستم
دکمه SET را کوتاه فشار دهید تا بین حالت‌های مختلف سیستم جابه‌جا شوید:
حالت S-1: نمایش متناوب درصد شارژ و ولتاژ؛ درصد شارژ و ولتاژ هر دو ثانیه یکبار نمایش داده می‌شوند.
حالت S-2: خاموش‌شدن صفحه‌نمایش پس از ۱۰ ثانیه.
حالت S-3: روشن یا خاموش‌کردن نور پس‌زمینه.
حالت S-4: روشن یا خاموش‌کردن لوگو؛ این قابلیت رزرو شده است.
حالت S-5: انتخاب منحنی شارژ باتری؛ این قابلیت رزرو شده است.
مرحله ۸: فعال یا غیرفعال‌کردن قابلیت انتخاب‌شده
برای روشن یا خاموش‌کردن عملکرد انتخاب‌شده در مرحله قبل، دکمه Function را کوتاه فشار دهید.
مرحله ۹: ذخیره تنظیمات
برای ذخیره پارامترهای تنظیم‌شده، برق نشانگر را قطع کنید.
مرحله ۱۰: اتصال مجدد برق
برق را دوباره وصل کنید. نشانگر اکنون مطابق تنظیمات انجام‌شده، درصد ظرفیت باتری یا ولتاژ آن را نمایش می‌دهد.
پیش از اتصال نشانگر، از انتخاب صحیح نوع باتری و تعداد سلول‌های سری شده، اطمینان حاصل کنید. تنظیم نادرست نوع یا تعداد سلول‌ها می‌تواند باعث نمایش نادرست درصد شارژ و ولتاژ باتری شود.
4. بررسی نمایشگر
پس از اتصال صحیح، نمایشگر روشن شده و اطلاعات مربوط به باتری را نمایش می‌دهد. در این نسخه ماژول نمایشگر و تستر ولتاژ و ظرفیت باتری GY-6 ، امکان جا به جایی بین نمایش ولتاژ و درصد تقریبی ظرفیت شارژ باتری ها به صورت دستی وجود دارد. در زمانیکه ماژول به صورت معمولی روشن است با فشردن کوتاه دکمه Function می توان بین مقدار ولتاژ و ظرفیت شارژ باتری ها جابه جا شد.
• قطب مثبت و منفی را اشتباه وصل نکنید.
• قبل از نصب، محدوده ولتاژ پک باتری های خود را بررسی کنید تا در محدوده مجاز 12-84V DC باشد.
• در باتری‌های لیتیومی، نوع باتری و تعداد سلول‌های سری را حتما درست تنظیم کنید. برای این کار براساس نوع باتری از جدول موجود در تصاویر محصول استفاده نمایید.
• درصد نمایش داده‌شده، ظرفیت واقعی باتری بر حسب Ah نیست و یک تخمین بر اساس ولتاژ و منحنی شارژ باتری است.
• برای دستیابی به نمایش صحیح‌تر ظرفیت، تنظیمات ماژول باید با نوع شیمیایی باتری و مشخصات فنی باتری مطابقت داشته باشد.
• برای باتری‌هایی که تحت بار سنگین کار می‌کنند، توجه داشته باشید که افت ولتاژ لحظه‌ای می‌تواند روی درصد نمایش داده‌شده تأثیر بگذارد.
• را به ولتاژی بالاتر از محدوده مجاز نسخه موردنظر متصل نکنید.
• اگر ماژول را داخل تابلو یا دستگاه نصب می‌کنید، از تماس PCB با بدنه فلزی و ایجاد اتصال کوتاه جلوگیری کنید.
• اگر قصد نصب پنلی دارید، قبل از برش پنل ابعاد واقعی همان نسخه ماژول را اندازه‌گیری کنید؛ زیرا GY-6 در نسخه‌های مختلف با طراحی‌های متفاوت عرضه شده است.
| مدل | GY-6 |
|---|---|
| نوع محصول | نمایشگر و تستر ولتاژ و ظرفیت شارژ باتری |
| نوع نمایشگر | LCD |
| رنگ بک لایت | آبی |
| پارامترهای قابل نمایش | ولتاژ باتری و درصد تقریبی ظرفیت شارژ |
| نوع باتری قابل پشتیبانی | باتری‌های سرب‌اسیدی (Lead-acid)، لیتیوم‌یون (Li-ion) و لیتیوم فسفات آهن (LiFePO4) |
| ولتاژ کاری | 8 تا 105V DC |
| ولتاژ باتری های سرب اسیدی قابل پشتیبانی | 12 تا 84V DC |
| تعداد سلول باتری سرب اسیدی | حدود 1 تا 7 سلول، با ولتاژ 12V DC برای هر سلول |
| تعداد سلول باتری لیتیوم یون | حدود 2 تا 28 سلول، با ولتاژ نامی 3.7V برای هر سلول |
| تعداد سلول باتری LiFePO4 | حدود 2 تا 28 سلول، با ولتاژ نامی 3.2V برای هر سلول |
| مصرف جریان | حدود 5mA |
| نمایش ظرفیت شارژ | دارد؛ نمایش درصد تقریبی شارژ باتری |
| نمایش ولتاژ باتری | دارد |
| تغییر حالت نمایش | دارد؛ نمایش درصد، ولتاژ یا نمایش متناوب |
| تنظیم نوع باتری | دارد |
| تنظیم تعداد سلول | دارد |
| تنظیم بک لایت | دارد؛ امکان خاموش و روشن کردن نور پس‌زمینه |
| خاموشی خودکار نمایشگر | دارد |

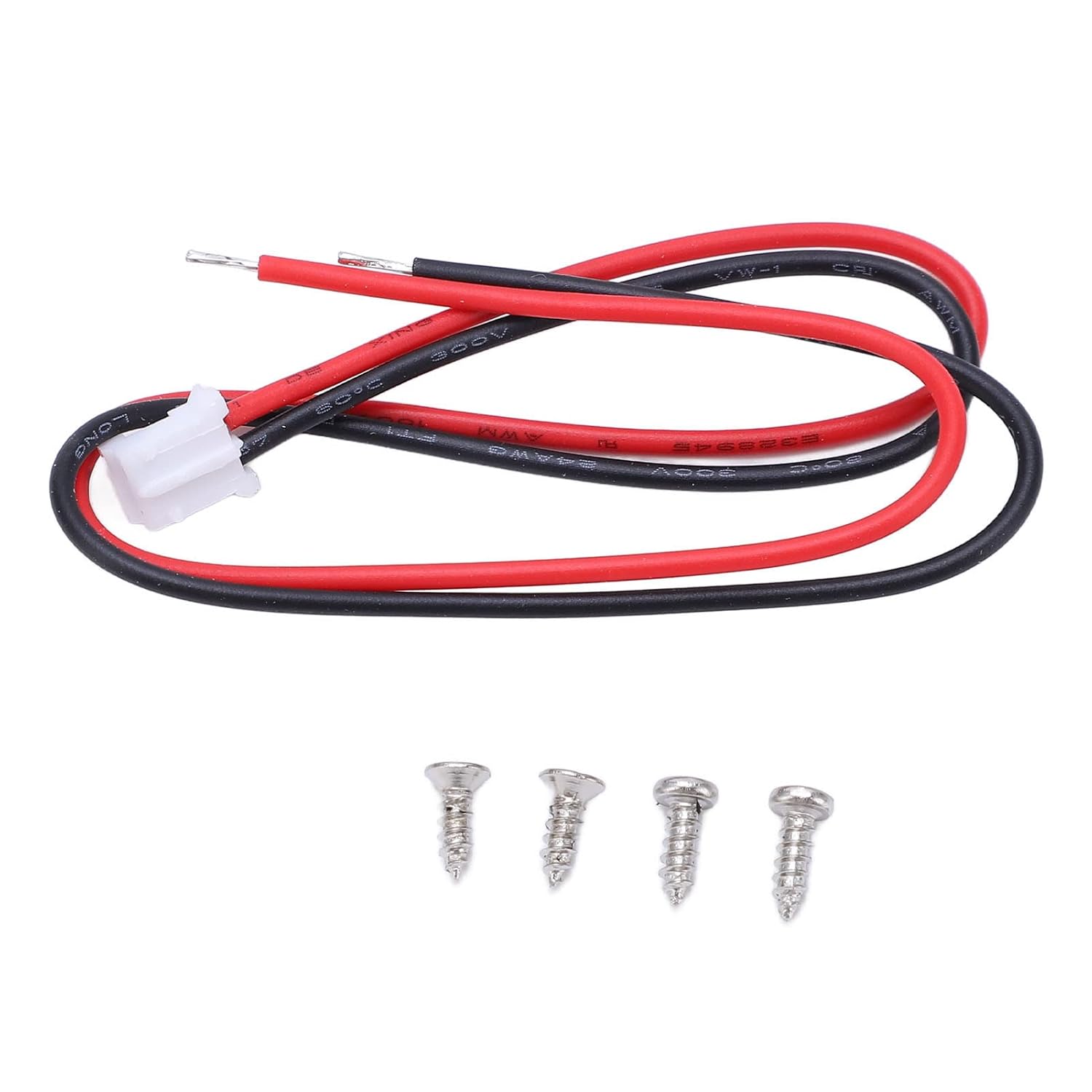

| اقلام همراه | پیچ، مهره و سیم دوتایی سوکت‌دار |
| دمای کاری | حدود 20- تا 85+ درجه سانتی‌گراد |
| ابعاد | حدود 63 × 33 × 15mm |
| طول سیم | حدود 30 سانتی‌متر |
| رابط اتصال | سوکت سفیدرنگ دو سیمه (PH2.0mm-2P) |
| کاربردها | دوچرخه و اسکوتر برقی، پک باتری، سیستم خورشیدی، تجهیزات قابل حمل و پروژه‌های DIY |
نمایشگر GY-6 چه چیزی را نمایش می‌دهد؟
این ماژول ولتاژ لحظه‌ای باتری و میزان ظرفیت شارژ تقریبی باتری را به‌صورت درصد نمایش می‌دهد. مقدار درصد بر اساس ولتاژ باتری و منحنی تخمینی دشارژ محاسبه می‌شود و نشان‌دهنده ظرفیت واقعی بر حسب آمپرساعت (Ah) نیست.
آیا GY-6 برای باتری لیتیومی مناسب است؟
بله. ماژول GY-6 می‌تواند برای باتری‌های لیتیوم‌یونی، سرب‌اسیدی وLiFePO4 استفاده شود. نوع باتری و تعداد سلول‌ها باید مطابق باتری تنظیم شود.
آیا برای باتری سرب‌اسیدی هم قابل استفاده است؟
بله، مدل‌های مختلف GY-6 برای باتری‌های سرب‌اسیدی در ولتاژهای متداول مانند 12، 24، 36 و 48 ولت عرضه شده‌اند. محدوده دقیق ولتاژ به نسخه ماژول بستگی دارد و در این نسخه از ماژول از 12-84V DC می باشد.
آیا GY-6 ظرفیت واقعی باتری را اندازه‌گیری می‌کند؟
خیر. عدد درصد نمایش‌داده‌شده یک تخمین بر اساس ولتاژ و منحنی دشارژ باتری است و با ظرفیت واقعی باتری یا اندازه‌گیری Ah یکسان نیست.
آیا امکان تنظیم نوع باتری وجود دارد؟
بله. می‌توان نوع باتری و تعداد سلول‌های باتری را تنظیم کرد تا نمایش درصد شارژ دقیق‌تر با باتری مورد استفاده هماهنگ شود. نوع باتری را با توجه به مشخصات محصول تنظیم نمایید.
آیا GY-6 برای باتری 12 ولت مناسب است؟
بله، برای باتری‌های 12 ولت سرب‌اسیدی و برخی پک‌های لیتیومی 3S می‌توان از نسخه‌های سازگار استفاده کرد.
آیا می‌توان از GY-6 برای باتری 24، 36 و 48 ولت استفاده کرد؟
بله، بسیاری از نسخه‌های GY-6 برای سیستم‌های 12 تا 48 ولت طراحی شده‌اند؛ اما باید محدوده ولتاژ و نوع باتری نسخه خریداری‌شده بررسی شود.
آیا GY-6 برای باتری 72 یا 84 ولت مناسب است؟
این مورد به نسخه دقیق GY-6 بستگی دارد. برخی مدل‌های این خانواده برای سیستم‌های ولتاژی بالاتر مانند 72 و 84 ولت طراحی شده‌اند، اما نمی‌توان این قابلیت را برای تمام نسخه‌های GY-6 به‌صورت عمومی تأیید کرد.
آیا بک‌لایت نمایشگر قابل مشاهده در محیط تاریک است؟
بله. نسخه دارای بک‌لایت آبی، خوانایی نمایشگر را در محیط‌های کم‌نور و تاریک افزایش می‌دهد.
آیا رعایت قطب مثبت و منفی هنگام اتصال ضروری است؟
بله. اتصال اشتباه قطب‌ها می‌تواند باعث آسیب به ماژول شود. قبل از روشن کردن دستگاه، حتماً قطب مثبت و منفی باتری را بررسی کنید.
آیا عدد درصد شارژ همیشه دقیق است؟
خیر. درصد شارژ یک مقدار تخمینی است و عواملی مانند نوع باتری، تعداد سلول‌ها، جریان مصرفی، دما، افت ولتاژ و وضعیت سلامت باتری می‌توانند روی آن تأثیر بگذارند.
آیا GY-6 را می‌توان روی دوچرخه و اسکوتر برقی نصب کرد؟
بله، در صورتی که ولتاژ پک باتری با محدوده مجاز همان نسخه GY-6 مطابقت داشته باشد، می‌توان از آن برای نمایش وضعیت باتری دوچرخه، اسکوتر و سایر وسایل برقی استفاده کرد.
آیا این ماژول برای پک باتری دست‌ساز مناسب است؟
بله. برای پروژه‌های DIY، پک‌های لیتیومی، سیستم‌های برق اضطراری و تجهیزات قابل حمل قابل استفاده است؛ البته باید ولتاژ پک و نوع باتری با مشخصات نسخه GY-6 مطابقت داشته باشد.
آیا GY-6 جایگزین BMS یا شارژر باتری است؟
خیر. GY-6 یک نمایشگر و نشان‌دهنده وضعیت باتری است و وظیفه حفاظت سلول‌ها، بالانس، قطع شارژ یا کنترل دشارژ را بر عهده ندارد. برای حفاظت از پک لیتیومی باید از BMS مناسب استفاده شود.
آیا GY-6 می‌تواند میزان سلامت باتری را مشخص کند؟
به‌صورت مستقیم خیر. این ماژول عمدتاً ولتاژ و درصد شارژ تخمینی را نمایش می‌دهد و برای تشخیص دقیق سلامت یا ظرفیت واقعی باتری باید از تجهیزات تست تخصصی استفاده شود.
آیا همه مدل‌های GY-6 مشخصات یکسانی دارند؟
خیر. خانواده GY-6 در نسخه‌های مختلفی تولید شده و محدوده ولتاژ، نوع باتری قابل پشتیبانی، تعداد سلول‌ها، ابعاد و امکانات تنظیمات ممکن است بین نسخه‌ها متفاوت باشد.
قبل از خرید GY-6 به چه نکته‌ای توجه کنیم؟
مهم‌ترین موارد، ولتاژ واقعی پک باتری، نوع باتری، تعداد سلول‌ها و محدوده ولتاژ نسخه GY-6 است. مخصوصاً برای پک‌های 60، 72 و 84 ولت، باید از سازگاری نسخه دقیق ماژول اطمینان حاصل شود.
