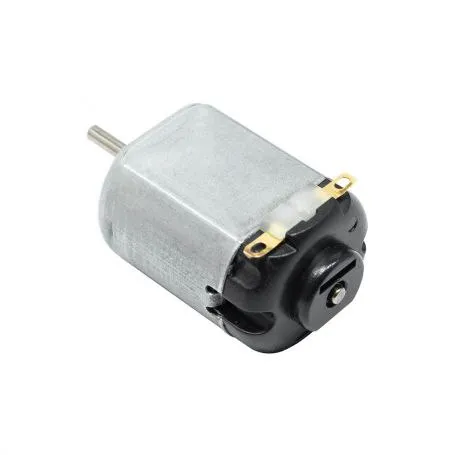

موتور DC مینی RS-130 پشت مشکی | 1.5 تا 3 ولت جریان بالا یک موتور الکتریکی کوچک و کاربردی از نوع DC براشدار است که برای ایجاد حرکت چرخشی در پروژههای الکترونیکی، رباتیک، اسباببازی و مکانیزمهای کوچک طراحی شده است. این موتور با ابعاد جمعوجور، شفت مستقیم 2 میلیمتری و توانایی عبور جریان نسبتاً بالا، گزینهای مناسب برای پروژههایی است که در کنار ابعاد کوچک، به سرعت چرخش و نیروی مکانیکی بیشتری نسبت به موتورهای مینی کممصرف نیاز دارند.
موتور RS-130 از خانواده موتورهای پرکاربرد سایز 130 محسوب میشود و به دلیل ساختار ساده، قیمت مناسب، در دسترس بودن و قابلیت راهاندازی با ولتاژ پایین، در انواع پروژههای آموزشی و DIY مورد استفاده قرار میگیرد. این مدل دارای بدنه فلزی کوچک با ابعاد تقریبی 15×20 میلیمتر و طول بدنه حدود 25 میلیمتر است و به همین دلیل بهراحتی در فضاهای محدود و مکانیزمهای کوچک قابل نصب است.
یکی از ویژگیهای مهم این مدل موتور DC، جریان مصرفی بالاتر نسبت به بسیاری از موتورهای DC مینی معمولی است. جریان بیباری اعلامشده برای موتور حدود 0.6 آمپر بوده و حداکثر جریان تحت بار آن تا حدود 1.6آمپر اعلام شده است. بنابراین هنگام انتخاب منبع تغذیه، درایور موتور یا مدار کنترل، باید توانایی تأمین جریان موردنیاز موتور در شرایط کاری مختلف در نظر گرفته شود.
این ویژگی باعث میشود RS-130 برای کاربردهایی که یک موتور کوچک باید نیروی مکانیکی بیشتری ایجاد کند، گزینه مناسبی باشد. البته جریان واقعی موتور به عواملی مانند ولتاژ تغذیه، بار مکانیکی، اصطکاک، وضعیت شفت و شرایط کاری بستگی دارد و در حالت بیباری با حالت تحت بار یکسان نیست.
محدوده ولتاژ کاری اعلامشده برای این موتور DC 3 ولت برابر 1.5 تا 3V DC است. در ولتاژهای پایینتر، موتور با سرعت کمتری کار میکند و با افزایش ولتاژ در محدوده مجاز، سرعت چرخش نیز افزایش پیدا میکند. ولتاژ 3 ولت برای این مدل بهعنوان ولتاژ کاری اصلی در مشخصات محصول درج شده است. استفاده از ولتاژ بالاتر از محدوده اعلامشده میتواند باعث افزایش سرعت، جریان، حرارت و فشار روی سیمپیچ و مجموعه جاروبک و کموتاتور شود؛ بنابراین برای کار مطمئن و افزایش عمر موتور، بهتر است محدوده ولتاژ مجاز رعایت شود.
سرعت چرخش اندازهگیریشده این موتور حدود 8000 دور بر دقیقه (8000 RPM) اعلام شده است. این مقدار با استفاده از تاکومتر اندازهگیری شده و میتواند با توجه به ولتاژ، بار مکانیکی و شرایط کار تغییر کند. بنابراین عدد 8000 RPM را باید بهعنوان سرعت اندازهگیریشده این مدل در شرایط تست در نظر گرفت، نه یک سرعت ثابت در تمام شرایط کاری. سرعت مناسب این موتور، آن را برای ایجاد حرکت چرخشی در مکانیزمهای کوچک، چرخها، پروانههای سبک، اسباببازیهای موتوری و پروژههای رباتیک مناسب میکند.

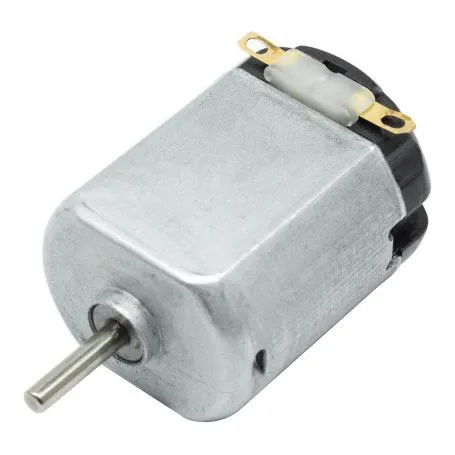

موتور RS-130 پشت مشکی دارای شفت مستقیم با قطر 2 میلیمتر و طول حدود 10 میلیمتر است. این اندازه شفت امکان اتصال انواع چرخ، پولی، پروانه، چرخدنده و سایر قطعات مکانیکی سازگار با شفت 2mm را فراهم میکند. فاصله پایههای اتصال نیز حدود 12 میلیمتر اعلام شده و اتصال الکتریکی موتور از طریق پایههای فلزی لحیمی انجام میشود.
از آنجا که این مدل یک موتور DC جریان بالا است، بهتر است آن را مستقیماً از پایههای GPIO میکروکنترلرهایی مانند Arduino، ESP32 یا سایر بردهای کنترلی تغذیه نکنید. برای کنترل موتور بهتر است از درایور موتور، ترانزیستور یا MOSFET مناسب استفاده شود و منبع تغذیه نیز توانایی تأمین جریان موردنیاز موتور را داشته باشد. برای مشاهده و تهیه انواع درایورهای موتور DC برای راه اندازی و کنترل موتور های DC با میکروکنترلر مثل آردوینو ویا مدار فرمان می توانید به لینک زیر مراجعه نمایید :
تهیه انواع درایورهای موتور DC برای راه اندازی و کنترل موتور های DC
همچنین در هنگام راهاندازی موتور، جریان اولیه و جریان تحت بار میتواند بیشتر از جریان بیباری باشد. به همین دلیل انتخاب منبع تغذیه صرفاً بر اساس جریان مصرفی موتور در حالت بدون بار توصیه نمیشود.
• ساخت و تعمیر اسباببازیهای موتوری
• ماشینهای کوچک و خودروهای کنترلی
• رباتهای کوچک و آموزشی
• راهاندازی پروانه و فنهای کوچک
• پروژههای DIY و ساختنی
• پروژههای دانشآموزی و دانشگاهی
• آزمایشهای الکترونیکی و مکاترونیکی
• مکانیزمهای چرخشی کوچک
• ساخت فن و پروانههای کوچک
• سیستمهای حرکتی کمحجم
• پروژههای Arduino و میکروکنترلری با استفاده از درایور مناسب
• آزمایشهای آموزشی مربوط به موتورهای DC
• اتصال به چرخدنده و گیربکسهای کوچک
راهاندازی موتور RS-130 بسیار ساده است. این موتور یک موتور DC دو سیمه است و با اعمال ولتاژ DC در محدوده مجاز به دو پایه آن شروع به چرخش میکند. جهت چرخش موتور با جابهجا کردن قطبهای مثبت و منفی تغذیه تغییر میکند.
برای استفاده معمول، موتور را به یک منبع تغذیه DC با ولتاژ 1.5 تا 3 ولت DC متصل کنید. با افزایش ولتاژ در این محدوده، سرعت چرخش موتور نیز افزایش پیدا میکند.
جریان راه اندازی اولیه و جریان مصرفی به مقدار بار متصل به موتور بستگی دارد و جریان نامی بی باری در 3V DC حدود 0.6A و توانایی تحمل جریان نامی تا 1.6A اعلام شده است.
• اتصال مستقیم به منبع تغذیه
سادهترین روش راهاندازی، اتصال موتور به یک منبع تغذیه DC مناسب است:
مثبت منبع تغذیه → پایه اول موتور
منفی منبع تغذیه → پایه دوم موتور
برای تغییر جهت چرخش، کافی است جای دو سیم مثبت و منفی موتور را با یکدیگر عوض کنید.
برای مشاهده و تهیه پک کاردستی دانش آموزی با موتور DC می توانید به لینک زیر مراجعه نمایید :
مشاهده و خرید کیت کامل کاردستی دانش آموزی لامپ و آرمیچر مدل ۵ تکه
• کنترل موتور با میکروکنترلر مثل آردوینو
از آنجاییکه این موتور DC برای راه اندازی و کار نیاز به جریان بالایی دارد از اتصال مستقیم آن به میکروکنترلر خودداری کنید. با توجه به نوع کاربرد موتور از درایور یا مدار واسط و مدار حفاظتی (مثلا دیود فلایبک در صورت لزوم) مناسب برای تامین جریان راه اندازی موتور DC و اتصال آن به میکروکنترلر استفاده نمایید.
پایههای GPIO آردوینو برای تأمین مستقیم جریان موردنیاز این موتور مناسب نیستند؛ بنابراین برای کنترل سرعت یا جهت موتور باید از یک درایور موتور یا مدار ترانزیستوری مناسب و مدار حفاظتی (مثلا دیود فلایبک در صورت لزوم) استفاده شود. موتورهای کوچک نیز در زمان راهاندازی و بهخصوص هنگام گیرپاژ میتوانند جریان بسیار بیشتری از جریان بیباری مصرف کنند.
برای کنترل سرعت میتوان از درایورهایی استفاده کرد که امکان PWM را فراهم میکنند. در این روش، آردوینو سیگنال PWM را به ورودی کنترل درایور ارسال کرده و درایور جریان موردنیاز موتور را تأمین میکند.
توجه: به دلیل ولتاژ کاری پایین این موتور، هنگام انتخاب درایور حتماً محدوده ولتاژ خروجی و افت ولتاژ داخلی درایور را بررسی کنید. برای مثال، L298N دارای افت ولتاژ قابلتوجهی است و به همین دلیل برای موتور 1.5 تا 3 ولت انتخاب مناسبی برای راهاندازی مستقیم نیست.
برای مشاهده و تهیه انواع درایورهای موتور DC برای راه اندازی و کنترل موتور های DC با میکروکنترلر مثل آردوینو ویا مدار فرمان می توانید به لینک زیر مراجعه نمایید :
تهیه انواع درایورهای موتور DC برای راه اندازی و کنترل موتور های DC
• ولتاژ کاری موتور 1.5 تا 3 ولت DC است. از اعمال مستقیم ولتاژهای بالاتر از محدوده کاری خودداری کنید؛ افزایش بیش از حد ولتاژ میتواند باعث افزایش شدید سرعت، جریان و دمای موتور و در نهایت آسیب به سیمپیچ شود.
• موتورهای DC دارای جاروبک هنگام کار میتوانند نویز الکتریکی و پالسهای ناخواسته ایجاد کنند. در مدارهای حساس، استفاده از خازن سرامیکی مناسب در نزدیکی موتور و رعایت سیمکشی صحیح میتواند به کاهش نویز و تامین انرژی راه اندازی موتور کمک کند.
• جریان بیباری این موتور بسته به ولتاژ، وضعیت موتور و شرایط مکانیکی میتواند تغییر کند و مقدار آن تا حدود 600mA در 3V DC در نظر گرفته میشود.
• در شرایط بار سنگین، جریان موتور افزایش پیدا میکند و میتواند تا حدود 1.6 آمپر برسد. این مقدار را نباید بهعنوان جریان مصرفی دائمی موتور در نظر گرفت.
• موتور را در حالت گیرپاژ برای مدت طولانی روشن نگه ندارید. در حالت توقف شفت، جریان موتور بهشدت افزایش پیدا کرده و گرمای زیادی در سیمپیچ ایجاد میشود.
• منبع تغذیه باید توان تأمین جریان موردنیاز موتور را داشته باشد. منبعی که در زمان راهاندازی دچار افت ولتاژ میشود میتواند باعث کاهش سرعت یا عملکرد ناپایدار موتور شود.
• برای کنترل موتور با آردوینو، موتور را مستقیماً به پایههای I/O متصل نکنید و از درایور موتور، ترانزیستور یا MOSFET مناسب استفاده کنید.
• در هنگام اتصال موتور به مدار، پایههای موتور را به خروجی یکدیگر یا اتصال کوتاه متصل نکنید.
• سرعت واقعی موتور به ولتاژ، بار مکانیکی و شرایط کاری وابسته است؛ بنابراین مقدار حدود 8000 دور بر دقیقه را بهعنوان سرعت تقریبی در شرایط بیباری در نظر بگیرید.
• اگر به گشتاور بیشتر نیاز دارید، بهجای افزایش بیش از حد ولتاژ موتور، استفاده از گیربکس مناسب راهکار صحیحتری است.
| نوع موتور | موتور DC براشدار (Brushed DC Motor) |
|---|---|
| مدل / سایز | RS-130 |
| نوع کاربرد | موتور مینیاتوری، اسباببازی و پروژههای رباتیک |
| ولتاژ کاری | 1.5 تا 3V DC |
| ولتاژ نامی | 3V DC |
| سرعت بی باری | حدود 8000 دور بر دقیقه (RPM) |
| جریان بی باری | تا حدود 600mA |
| حداکثر جریان | حدود 1.6A |
| تعداد پایه | 2 پایه |
| جهت چرخش | قابل تغییر با جابهجا کردن قطبهای تغذیه |
| قطر شفت | 2mm |
| طول شفت | 10mm |
| ابعاد بدنه | 20 × 15 × 25mm |
| نوع شفت | گرد (Round Shaft) |
| تعداد شفت | تکطرفه |
| رزوه شفت | بدون رزوه |
| نوع اتصال مکانیکی | مناسب نصب چرخ، پولی، پروانه، چرخدنده و کوپلرهای دارای سوراخ 2mm |
| ساختار موتور | جاروبکی (Brushed) |
| درایو پیشنهادی | درایور موتور DC، ترانزیستور یا MOSFET مناسب |
| کنترل سرعت | امکان کنترل با PWM توسط درایور مناسب |
| کاربردها | رباتیک، اسباببازی، پروژههای DIY، آردوینو و مکانیزمهای کوچک |
| رنگ درپوش انتهایی | مشکی |
| گشتاور | وابسته به بار و شرایط کاری؛ مقدار مشخصی از طرف سازنده ارائه نشده |
| وضعیت جریان 1.6A | حداکثر جریان در شرایط بار سنگین؛ برای کارکرد دائم توصیه نمیشود |
ولتاژ کاری موتور RS-130 چقدر است؟
این موتور برای کار در محدوده 1.5 تا 3 ولت DC طراحی شده است و ولتاژ نامی آن 3 ولت در نظر گرفته میشود.
سرعت موتور RS-130 چقدر است؟
سرعت موتور در حالت بیباری حدود 8000 دور بر دقیقه (RPM) است. سرعت واقعی موتور با توجه به ولتاژ تغذیه، میزان بار و شرایط مکانیکی میتواند تغییر کند.
جریان مصرفی موتور در حالت بیباری چقدر است؟
جریان بیباری این مدل بسته به ولتاژ و شرایط کاری متغیر است و میتوان آن را تا حدود 600 میلیآمپر در نظر گرفت.
حداکثر جریان مصرفی موتور چقدر است؟
در شرایط بار سنگین، جریان موتور میتواند تا حدود 1.6 آمپر افزایش پیدا کند. این مقدار نباید بهعنوان جریان مصرفی دائمی موتور در نظر گرفته شود.
آیا میتوان موتور را مستقیماً به آردوینو متصل کرد؟
خیر. پایههای خروجی آردوینو برای تأمین مستقیم جریان موردنیاز موتور مناسب نیستند. برای کنترل موتور باید از درایور موتور، ترانزیستور یا MOSFET مناسب استفاده شود. برای مشاهده و تهیه انواع درایورهای موتور DC برای راه اندازی و کنترل موتور های DC با میکروکنترلر مثل آردوینو ویا مدار فرمان می توانید به لینک زیر مراجعه نمایید :
تهیه انواع درایورهای موتور DC برای راه اندازی و کنترل موتور های DC
آیا امکان کنترل سرعت موتور وجود دارد؟
بله. با استفاده از یک درایور مناسب و اعمال سیگنال PWM میتوان سرعت موتور را کنترل کرد. محدوده ولتاژ موتور باید هنگام انتخاب مدار کنترل در نظر گرفته شود.
آیا جهت چرخش موتور قابل تغییر است؟
بله. این موتور DC دو سیمه است و با جابه جا کردن قطبهای تغذیه میتوان جهت چرخش آن را تغییر داد. برای تغییر جهت بهصورت الکترونیکی میتوان از مدار H-Bridge یا درایور مناسب استفاده کرد.
قطر و طول شفت موتور چقدر است؟
شفت موتور گرد و تکطرفه بوده و قطر آن 2 میلیمتر و طول قسمت بیرونآمده آن حدود 10 میلیمتر است.
آیا شفت موتور رزوهدار است؟
خیر. شفت این مدل بدون رزوه و گرد است و میتوان قطعاتی مانند چرخ، پولی، پروانه و چرخدنده دارای سوراخ مناسب را روی آن نصب کرد.
این موتور برای چه کاربردهایی مناسب است؟
موتور RS-130 برای اسباببازیهای موتوری، رباتهای کوچک، خودروهای کنترلی، فن و پروانههای کوچک، پروژههای DIY، پروژههای آموزشی، رباتیک و مکانیزمهای کوچک کاربرد دارد. برای مشاهده و تهیه پک کاردستی دانش آموزی با موتور DC می توانید به لینک زیر مراجعه نمایید :
مشاهده و خرید کیت کامل کاردستی دانش آموزی لامپ و آرمیچر مدل ۵ تکه
آیا این موتور گشتاور بالایی دارد؟
این مدل بیشتر یک موتور کوچک با سرعت چرخش بالا است و مقدار گشتاور مشخصی از طرف سازنده ارائه نشده است. اگر پروژه به گشتاور بالا و سرعت کمتر نیاز دارد، استفاده از گیربکس مناسب در کنار موتور گزینه بهتری است.
آیا میتوان موتور را با باتری راهاندازی کرد؟
بله، در صورتی که ولتاژ باتری در محدوده مناسب موتور باشد. همچنین منبع تغذیه باید بتواند جریان موردنیاز موتور، بهخصوص جریان لحظهای هنگام راهاندازی و بار سنگین را تأمین کند.
آیا میتوان موتور را با ولتاژ 5 یا 6 ولت راهاندازی کرد؟
برای این مدل، ولتاژ کاری 1.5 تا 3 ولت در نظر گرفته شده است؛ بنابراین اتصال مستقیم به منبع 5 یا 6 ولت توصیه نمیشود. ولتاژ بالاتر میتواند باعث افزایش شدید سرعت و جریان، داغشدن سیمپیچ و کاهش عمر موتور شود.
آیا موتور RS-130 برای ساخت ربات مناسب است؟
بله. ابعاد کوچک، وزن کم و سرعت بالای این موتور آن را برای رباتهای کوچک و پروژههای آموزشی و DIY مناسب میکند. در صورت نیاز به گشتاور بیشتر، میتوان از گیربکس در کنار موتور استفاده کرد.
آیا این موتور مناسب ساخت فن و پروانه کوچک است؟
بله. سرعت بالای موتور باعث میشود برای راهاندازی پروانه و فنهای کوچک گزینه مناسبی باشد؛ البته باید وزن و اندازه پروانه با توان موتور متناسب باشد.
آیا موتور هنگام کار نویز ایجاد میکند؟
از آنجا که RS-130 یک موتور DC جاروبکی است، هنگام کار ممکن است نویز الکتریکی و مکانیکی ایجاد کند. در مدارهای حساس میتوان با سیمکشی مناسب و استفاده از خازنهای سرامیکی نزدیک پایههای موتور، نویز الکتریکی را کاهش داد.
آیا موتور برای کارکرد مداوم مناسب است؟
موتور برای کاربردهای مختلف کوچک قابل استفاده است، اما مدت کارکرد مداوم به ولتاژ، بار مکانیکی، تهویه و جریان مصرفی بستگی دارد. کارکرد طولانی در بار سنگین یا نزدیک جریان حداکثری میتواند باعث افزایش دمای موتور و کاهش عمر آن شود.
آیا موتور RS-130 گیربکس دارد؟
خیر. این محصول موتور DC ساده بدون گیربکس است. در صورت نیاز به کاهش سرعت و افزایش گشتاور باید از گیربکس جداگانه یا موتور گیربکسدار استفاده شود.
