ماژول سوئیچ فشاری با پین هدر لحیم شده قابل استفاده بر روی برد برد

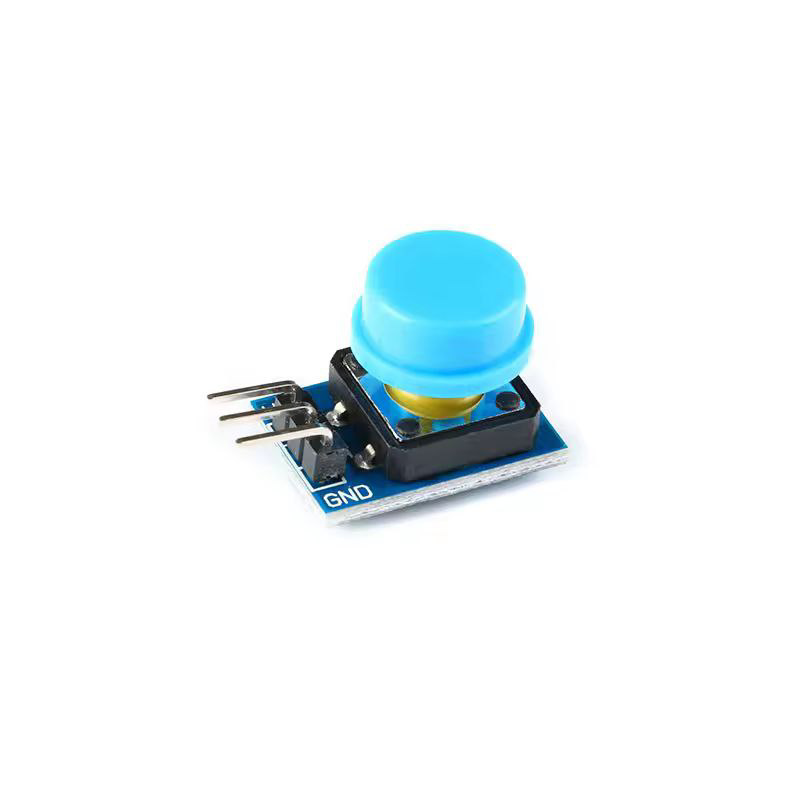

ماژول کلید فشاری 12×12 میلیمتر با سر شاستی آبی یک کلید فشاری کاربردی برای ایجاد فرمان دستی در مدارهای الکترونیکی است. این ماژول از یک کلید فشاری 12×12 میلیمتر با سر شاستی آبی تشکیل شده و با هر بار فشار دادن، وضعیت کنتاکت‌های کلید تغییر می‌کند.
این ماژول Push Button برای استفاده در پروژه‌های الکترونیکی، بردهای کنترلی، مدارهای آزمایشی، سیستم‌های اتوماسیون و پروژه‌های DIY کاربرد دارد. می‌توان از آن به‌عنوان کلید فرمان، ورودی دیجیتال، کلید Start/Stop یا ورودی کاربر در مدار استفاده کرد.
یکی از نکات مهم در استفاده از این محصول، نداشتن مقاومت Pull-Up یا Pull-Down داخلی است. مقاومت‌های Pull-Up و Pull-Down جزو خود کلید نیستند و در صورت نیاز باید به‌صورت خارجی در مدار قرار بگیرند. البته در پروژه‌هایی که از میکروکنترلر استفاده می‌شود، در بسیاری از موارد می‌توان از مقاومت Pull-Up یا Pull-Down داخلی میکروکنترلر در صورت وجود، استفاده کرد و نیازی به مقاومت خارجی نداشت. همه میکروکنترلرها فقط Pull-Up داخلی ندارند؛ بستگی به مدل میکروکنترلر دارد:
• بسیاری از میکروکنترلرها Pull-Up داخلی دارند.
• بعضی میکروکنترلرها Pull-Down داخلی هم دارند.
• بعضی مدل‌ها هر دو گزینه را ارائه می‌کنند.
• در برخی میکروکنترلرها نیز ممکن است این قابلیت محدود به بعضی پایه‌ها باشد.
عملکرد کلید به‌صورت فشاری است؛ یعنی با فشار دادن شاستی، کنتاکت‌ها تغییر وضعیت می‌دهند و پس از رها کردن کلید، به وضعیت اولیه بازمی‌گردند. سر شاستی آبی نیز باعث می‌شود کلید به‌راحتی قابل مشاهده و استفاده باشد.
این کلید فشاری 12×12 میلیمتر به دلیل ساختار ساده و کاربرد گسترده، گزینه‌ای مناسب برای ساخت و تست مدارهای الکترونیکی، پنل‌های کنترلی، بردهای توسعه و پروژه‌های میکروکنترلری است.
• استفاده به‌عنوان کلید ورودی دیجیتال در مدارهای الکترونیکی
• ایجاد فرمان دستی برای میکروکنترلرها و بردهای توسعه
• استفاده در پروژه‌های Arduino، ESP32، STM32 و سایر سیستم‌های دیجیتال با رعایت سطح ولتاژ ورودی
• ساخت پنل‌های کنترل و رابط کاربری ساده
• استفاده به‌عنوان کلید Start / Stop / Reset
• کنترل منو، انتخاب گزینه و تغییر وضعیت در پروژه‌های الکترونیکی
• استفاده در پروژه‌های DIY و آموزشی
• مناسب برای بردهای آزمایشی و مدارهای نمونه‌سازی
• استفاده در سیستم‌های کنترلی و اتوماسیون برای دریافت فرمان لحظه‌ای
1. معرفی پایه های ماژول
این ماژول در خروجی دارای سه عدد پایه می باشد:
• پایه VCC : برای اتصال به ولتاژ وضعیت High
• پایه GND : برای اتصال به زمین مشترک مدار یا وضعیت LOW
• پایه OUT : برای اتصال به ورودی میکرو کنترلر یا مدار فرمان
با فشردن کلید پایه VCC به OUT متصل می شود.
2. اتصال به میکروکنترلر
در صورت استفاده با میکروکنترلر، ابتدا پایه موردنظر میکروکنترلر را به‌عنوان ورودی یا Digital Input برای اتصال به پایه OUT از ماژول کلید فشاری تنظیم کنید. سپس وضعیت پایه را در برنامه بخوانید و بر اساس فشرده یا رها بودن کلید، عملکرد موردنظر را اجرا کنید.
این کلید برای ایجاد یک ورودی دیجیتال لحظه‌ای استفاده می‌شود. در حالت Pull-Down، یک پایه کلید به VCC و پایه OUT به ورودی دیجیتال متصل می‌شود. سپس یک مقاومت Pull-Down، معمولاً 10kΩ، بین پایه OUT و GND
قرار می‌گیرد. در این مدار:
• کلید رها شود : ورودی GPIO از میکروکنترلر(همان پایه OUT ماژول) در وضعیت LOW قرار دارد.
• کلید فشرده شود : ورودی GPIO از میکروکنترلر(همان پایه OUT ماژول) به VCC متصل شده و HIGH می‌شود.
3. سرشاستی را برای استفاده راحت تر روی کلید قرار دهید. سرشاستی همراه ماژول ارائه می شود. در صورت لزوم برای سرشاستی (CAP) با رنگ های متفاوت و مناسب این مدل کلید فشاری 12×12 میلیمتر می توانید به لینک زیر مراجعه نماید:
1. مقاومت Pull-Down را فراموش نکنید. در صورتی که مدار به Pull-Down خارجی نیاز داشته باشد، حذف آن می‌تواند باعث شناور شدن ورودی و دریافت سیگنال‌های نامعتبر شود.
2. ولتاژ VCC را با مشخصات میکروکنترلر و کنتاکت های کلید تطبیق دهید. نباید ولتاژی بالاتر از محدوده مجاز ورودی GPIO به پایه میکروکنترلر و نتاکت های کلید اعمال شود.
3. کلید فشاری برای فرمان لحظه‌ای است. با فشار دادن کلید وضعیت کنتاکت تغییر می‌کند و با رها کردن، به وضعیت اولیه برمی‌گردد.
4. پرش کنتاکت (Debounce) را در نظر بگیرید. کلیدهای مکانیکی هنگام فشرده‌شدن و رهاشدن ممکن است برای مدت کوتاهی چند تغییر وضعیت ایجاد کنند. در مدارهای حساس، این مشکل باید با روش نرم‌افزاری یا سخت‌افزاری Debounce شود.
5. قبل از نصب، پایه‌های کلید را شناسایی کنید. در کلیدهای فشاری چهارپایه، پایه‌های هر سمت معمولاً به یکدیگر متصل هستند و با فشردن کلید، دو سمت به هم وصل می‌شوند.
6. برای اتصال مستقیم به بارهای پرمصرف مناسب نیست. اگر قرار است با فشردن کلید، تجهیزی مانند موتور، رله یا بار توان بالا کنترل شود، بهتر است کلید فقط فرمان یک ترانزیستور، MOSFET، رله یا مدار درایور مناسب را صادر کند.
7. این ماژول دارای رنگ بندی های متفاوت هست. در صورت لزوم برای مشاهده رنگ بندی های این ماژول می توانید به لینک زیر مراجعه نمایید :پ
مشاهده و خرید انواع ماژول سوئیچ فشاری
8. برای تهیه تک سوئیچ فشاری به تنهایی که در اندازه 12x12x7.3mm می باشد، می توانید به لینک زیر مراجعه نمایید:
| نوع محصول | کلید فشاری (Tactile Push Button / Push Button) |
|---|---|
| نوع عملکرد | لحظه‌ای (Momentary) |
| نوع کنتاکت | SPST-NO، نرمال باز (Normally Open) |
| ابعاد کلید | 12 × 12 × 7.3 میلیمتر |
| ابعاد سرشاسی | 12 × 8 میلیمتر |

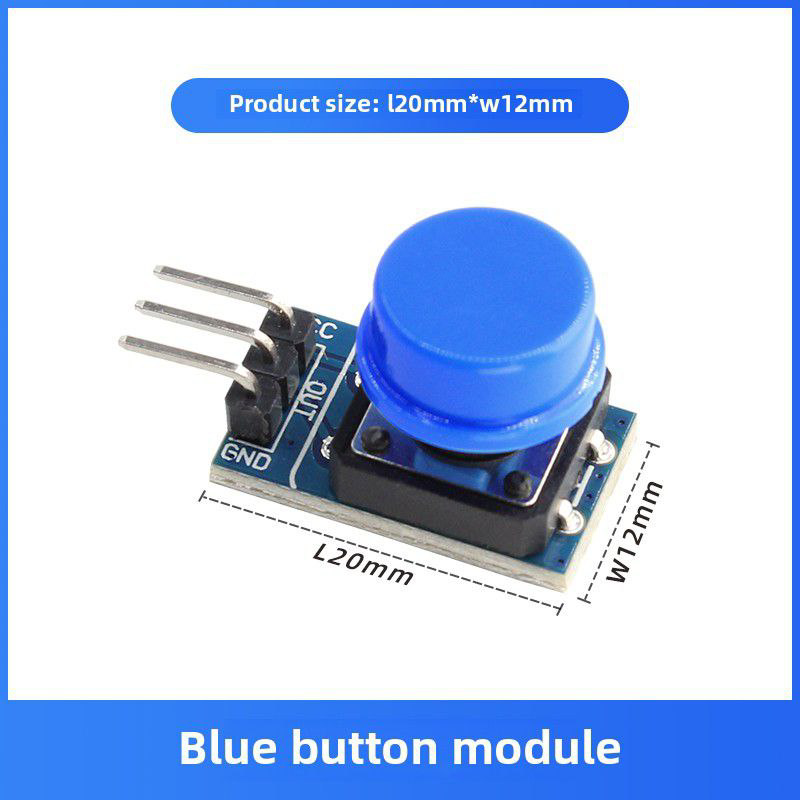

| ابعاد ماژول | 22 × 13 میلیمتر |
| رنگ سرشاسی (CAP) | آبی |
| نوع نصب | پایه‌دار (DIP / Through-Hole) |
| تعداد پایه ها | ۳ پایه (VCC، OUT، GND) |
| حداکثر ولتاژ نامی | 12 ولت DC |
| حداکثر جریان نامی | 50 میلی‌آمپر |
| حداکثر مقاومت کنتاکت | 50 میلی‌اهم (mΩ) |
| دمای کاری | حدود ۳۰- تا ۸۰+ درجه سانتی‌گراد |
| نحوه عملکرد | با فشار دادن کلید، کنتاکت‌ها به‌صورت موقت به یکدیگر وصل می‌شوند. |
| حالت عادی کنتاکت | باز (Normally Open) |
| مقاومت Pull-Up داخلی | ندارد |
| مقاومت Pull-Down داخلی | ندارد؛ در صورت نیاز باید در مدار تأمین شود. |
| نحوه نصب پین هدر | 2.54 میلیمتر |
| کاربردها | ورودی دیجیتال، پنل کنترلی، بردهای الکترونیکی و پروژه‌های DIY |
| اقلام همراه | سرشاسی (CAP) |
این محصول چه نوع کلیدی است؟
این محصول یک کلید فشاری لحظه‌ای (Momentary Push Button) است که با فشار دادن، کنتاکت‌ها را به‌صورت موقت به یکدیگر متصل می‌کند.
ابعاد کلید چقدر است؟
ابعاد بدنه کلید 12×12 میلیمتر است. ارتفاع کلید با توجه به مدل و نوع سر شاستی حدود 7.3میلیمتر میباشد.
رنگ سر شاستی (CAP) چیست؟
سر شاستی این مدل آبی است و باعث می‌شود کلید روی برد به‌راحتی قابل تشخیص باشد.
آیا این کلید در حالت عادی باز است؟
بله. این نوع کلید معمولاً Normally Open (NO) است و با فشردن شاستی، کنتاکت‌ها به یکدیگر متصل می‌شوند.
آیا کلید بعد از رها کردن به حالت اولیه برمی‌گردد؟
بله. عملکرد آن لحظه‌ای است و پس از رها کردن شاستی، کنتاکت به وضعیت اولیه باز برمی‌گردد.
حداکثر جریان قابل تحمل کلید چقدر است؟
برای مدل‌های رایج این خانواده، مقدار حداکثر جریان و ولتاژ نامی حدود 50mA و 12V DC است؛ با این حال مقدار دقیق باید بر اساس دیتاشیت مدل مورد استفاده بررسی شود.
آیا این کلید برای کنترل موتور یا لامپ مناسب است؟
برای بارهای پرمصرف توصیه نمی‌شود. بهتر است کلید به‌عنوان فرمان ورودی برای رله، ترانزیستور یا MOSFET استفاده شود و بار اصلی از طریق مدار درایور کنترل شود.
آیا کلید مقاومت Pull-Up یا Pull-Down داخلی دارد؟
خیر. مقاومت‌های Pull-Up و Pull-Down جزو ساختار خود کلید نیستند و در صورت نیاز باید در مدار تأمین شوند.
آیا می‌توان کلید را به میکروکنترلر متصل کرد؟
بله. می‌توان از آن به‌عنوان یک ورودی دیجیتال برای میکروکنترلرهایی مانند Arduino، ESP32 و سایر بردهای مشابه استفاده کرد؛ البته باید سطح ولتاژ ورودی میکروکنترلر رعایت شود.
آیا برای این کلید به Debounce نیاز است؟
در مدارهایی که وضعیت کلید با دقت بالا خوانده می‌شود، بهتر است پرش کنتاکت (Debounce) در نظر گرفته شود. این کار می‌تواند با روش نرم‌افزاری یا سخت‌افزاری انجام شود.
کاربرد اصلی این کلید چیست؟
از کاربردهای آن می‌توان به کلید Reset، Start/Stop، ورودی دیجیتال، پنل‌های کنترلی، پروژه‌های میکروکنترلری و مدارهای آزمایشی اشاره کرد.
آیا این کلید برای پروژه‌های Arduino و ESP32 مناسب است؟
بله، به‌عنوان یک کلید ورودی دیجیتال قابل استفاده است.
تفاوت این محصول با یک کلید فشاری معمولی چیست؟
این محصول در اصل یک Push Button/Tactile Switch نصب شده روی PCB است و به دلیل ابعاد استاندارد 12×12 میلیمتر، در بسیاری از پروژه‌های الکترونیکی و بردهای کنترلی کاربرد دارد.
