ماژول افزاینده شارژ سریع HW-398

کد کالا: 018682
دسته‌بندی:ماژولماژول تغذیه، ولتاژ و جریان

توضیحات محصولمشخصات فنیسوالات متداولدیدگاه کاربراندیتاشیت

توضیحات محصول

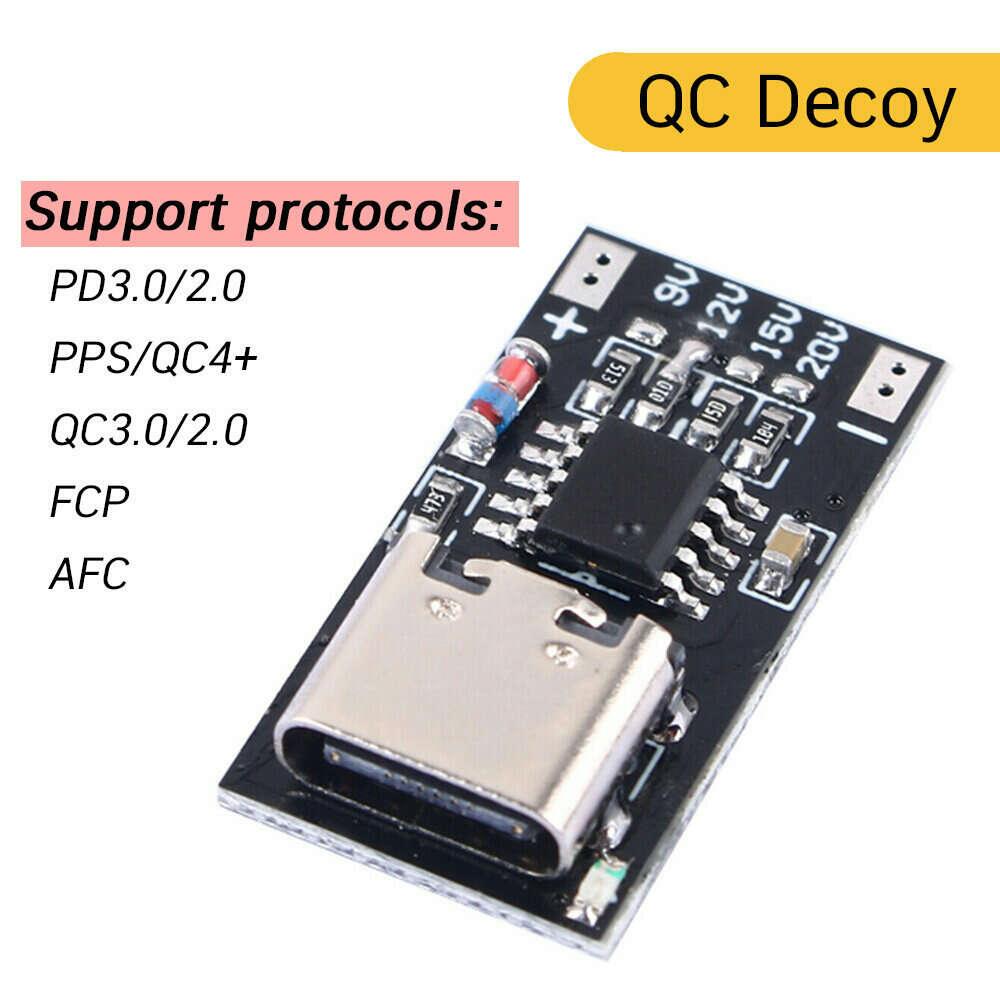

ماژول افزاینده شارژ سریع HW-398 | Trigger USB Type-C PD 9V/12V/15V/20V | جریان 5 آمپر | پشتیبانی PD3.0 QC3.0 FCP AFC | مبدل شارژر فست به آداپتور DC | تستر پروتکل فست شارژ

ماژول افزاینده شارژ سریع HW-398 (CDC HW398) یک ماژول تریگر (Trigger) حرفه‌ای برای شارژرهای سریع USB Type-C است که امکان دریافت ولتاژهای قابل تنظیم 9V، 12V، 15V و 20V از شارژرهای فست شارژ یا پاوربانک‌ها را فراهم می‌کند. این ماژول با حداکثر جریان خروجی 5 آمپر و پشتیبانی از 5 پروتکل شارژ سریع (PD3.0/2.0، PPS/QC4+، QC3.0/2.0، FCP، AFC) امکان استفاده از تمام پتانسیل شارژرهای سریع موبایل را برای تغذیه دستگاه‌های DC فراهم می‌کند.

این محصول هم به عنوان ماژول تریگر برای شارژرهای سریع و هم به عنوان مبدل شارژر فست شارژ به آداپتور DC استفاده می‌شود. با شبیه‌سازی گوشی هوشمند، شارژر فست شارژ را وادار می‌کند تا ولتاژ مورد نیاز (9V/12V/15V/20V) را ارائه دهد و پورت USB Type-C را به خروجی DC تبدیل می‌کند.

کاربردها :

• ماژول‌های الکترونیکی: تغضیه ماژول‌های مختلف با ولتاژهای متفاوت (9V/12V/15V/20V)

• شارژر موبایل به آداپتور: تبدیل شارژر فست شارژ موبایل به آداپتور DC با 9V/12V/15V/20V

• پاوربانک به آداپتور: تبدیل پاوربانک به منبع تغذیه DC - استفاده از پاوربانک برای تغذیه دستگاه

• آداپتور USB به DC: تبدیل پورت USB Type-C به خروجی DC با ولتاژهای قابل تنظیم

• تستر فست شارژ: تست پروتکل‌های فست شارژ PD، QC، AFC، FCP - بررسی سازگاری شارژر

• تشخیص پروتکل: بررسی و تشخیص پروتکل‌های PD3.0، QC3.0، AFC، FCP - شناسایی شارژر

• کنترل ولتاژ خروجی: کنترل ولتاژ خروجی پاوربانک‌ها - بررسی ولتاژهای مختلف

• آزمایش شارژر: آزمایش شارژرهای سازگار با پروتکل‌های مختلف - تست عملکرد شارژر

• سیستم‌های خورشیدی کوچک: تغضیه سیستم‌های خورشیدی کوچک با پاوربانک

راهنمای راه‌اندازی :

1. اتصال ورودی Type-C: شارژر فست شارژ یا پاوربانک با پورت Type-C را به پورت ورودی ماژول وصل کنید

2. انتخاب ولتاژ خروجی: با جامپر روی برد ولتاژ خروجی مورد نظر (9V/12V/15V/20V) را انتخاب کنید

3. اتصال خروجی با لحیم‌کاری: دستگاه DC خود را با لحیم‌کاری روی پدهای خروجی (+V , -V) وصل کنید

4. شارژ فعال: ماژول بلافاصله شروع به ارائه ولتاژ انتخابی می‌کند - LED وضعیت روشن می‌شود

5. بررسی ولتاژ: ولتاژ خروجی را با مولتی‌متر بررسی کنید - تأیید ولتاژ انتخابی

نکات مهم و ایمنی:

• جریان 5 آمپر: حداکثر جریان خروجی 5 آمپر هست اما جریان بالا باعث داغ شدن سیم ها می شود پس بهینه ترین کار افزایش ولتاژ است تا جریان خروجی کاهش یابد و در عین حال توان خروجی تنظیم شود .

• شارژر فست شارژ: فقط از شارژرهای فست شارژ با پروتکل PD/QC استفاده کنید

• ولتاژ مناسب: ولتاژ خروجی را با نیاز دستگاه تنظیم کنید - جلوگیری از آسیب به دستگاه

• اتصال لحیم‌کاری: خروجی با لحیم‌کاری - از اتصال صحیح و ایمن سیم‌ها مطمئن شوید

• برای استفاده بهینه و بیشترین راندمان از کابل های مناسب شارژ قست استفاده کنید.

مشخصات فنی


نوع ماژولماژول تریگر فست شارژ USB Type-C PD Trigger Board
پورت ورودیType-C
پورت خروجیلحیم‌کاری روی برد (V+,V- Pads)
ولتاژ ورودیانواع شارژرهای سریع یا پاوربانک‌های دارای پروتکل شارژ سریع
ولتاژ خروجیقابل تنظیم: 9V، 12V، 15V، 20V
حداکثر جریان خروجی5 آمپر (5A)
پروتکل های پشتیبانی شدهPD3.0/2.0، PPS/QC4+، QC3.0/2.0، FCP، AFC
LED نشانگردارد
ابعاد23 × 11.5 × 4 میلی‌متر

سوالات متداول


پرسش و پاسخ:

ماژول HW-398 چه پروتکل‌های شارژ سریع را پشتیبانی می‌کند؟

ماژول HW-398 پروتکل‌های PD3.0/2.0، PPS/QC4+، QC3.0/2.0، FCP و AFC را پشتیبانی می‌کند - 5 پروتکل اصلی شارژ سریع سازگار با تمام شارژرهای فست شارژ موبایل.

ولتاژهای خروجی قابل تنظیم ماژول HW-398 کدامند؟

ولتاژهای خروجی قابل تنظیم ماژول HW-398: 9V، 12V، 15V و 20V - با جامپر یا اتصال پدهای مربوطه به ولتاژ مورد نظر انتخاب می‌شود.

حداکثر جریان خروجی ماژول HW-398 چقدر است؟

حداکثر جریان خروجی ماژول HW-398: 5 آمپر (5A) - اما جریان واقعی بستگی به شارژر فست شارژ و بار متصل دارد.

ماژول HW-398 چگونه کار می‌کند؟

ماژول HW-398 با استفاده از پورت Type-C، شارژر فست شارژ را وادار می‌کند تا ولتاژ مورد نیاز (9V/12V/15V/20V) را ارائه دهد - شبیه‌سازی گوشی هوشمند برای دریافت ولتاژ بالا از شارژر فست شارژ.

چگونه ولتاژ خروجی ماژول HW-398 را انتخاب کنم؟

با لحیم کردن پدهای مربوطه به ولتاژ مورد نظر (9V/12V/15V/20V) - هر پد برای ولتاژ خاصی است و با اتصال آن ولتاژ خروجی تنظیم می‌شود.

ماژول HW-398 با تمام شارژرهای فست شارژ سازگار است؟

فقط با شارژرهای فست شارژ که پروتکل PD/QC پشتیبانی می‌کنند - با شارژرهای غیرسازگار خروجی 5V خواهد بود.

ماژول HW-398 با تمام کابل‌های Type-C کار می‌کند؟

خیر - باید از کابل‌های مناسب شارژ فست استفاده کنید.

آیا می‌توانم از پاوربانک برای ماژول HW-398 استفاده کنم؟

بله - پاوربانک‌های دارای پروتکل شارژ سریع PD/QC می‌توانند به عنوان منبع تغذیه برای ماژول HW-398 استفاده شوند.

دیتاشیت


دانلود دیتاشیتPDF · ۴۳۹ کیلوبایت

دیدگاه کاربران


هنوز دیدگاهی برای این محصول ثبت نشده است. اولین نفر باشید.

خریداری‌شده با این محصول

ماژول افزاینده MT3608 با سوکت TYPE-C

کد کالا:012003
ماژول افزاینده MT3608 با سوکت TYPE-C
105٬000
شارژر USB TYPE-C باتری های لیتیومی

کد کالا:008445
شارژر باتری TP4056 سه چیپ با TYPE-C
47٬000
ماژول شارژر باتری 1 سل 3 آمپر فست شارژ IP2312

کد کالا:018482
ماژول شارژر باتری 1 سل 3 آمپر فست شارژ IP2312
147٬000
ماژول فست شارژ QC4.0-QC3.0 با خروجی USB Type-C

کد کالا:010755
ماژول فست شارژ QC4.0-QC3.0 با خروجی USB Type-C
600٬000
ماژول شارژر فست QC3.0

کد کالا:009871
ماژول شارژر فست QC3.0 تک پورت
169٬900
ماژول پاور بانک مینی 22.5W فست شارژ با نمایشگر همراه با سنسور دما

کد کالا:018842
ماژول پاور بانک مینی 22.5W فست شارژ با نمایشگر همراه با سنسور دما
827٬000
برد تبدیل کانکتورUSB TYPE-C به DIP مدل 4 پین برد سبز

کد کالا:019004
برد تبدیل کانکتورUSB TYPE-C به DIP مدل 4 پین برد سبز
27٬000
ماژول مبدل DC-DC افزاینده XL6009

کد کالا:002858
ماژول مبدل DC-DC افزاینده XL6009
176٬000
ماژول افزاینده شارژ سریع HW397

کد کالا:018040
ماژول افزاینده شارژ سریع HW397
194٬000
شارژر باتری لیتیومی 3 سل 4 آمپر با TYPE-C

کد کالا:010694
شارژر باتری لیتیومی 3 سل 4 آمپر با TYPE-C
140٬000
ماژول جرقه زن و يونيزاسيون هوا استوانه ای1000KV

کد کالا:010010
ماژول جرقه زن و يونيزاسيون هوا استوانه ای1000KV
550٬000
ماژول شارژر و بوستر TYPE-C

کد کالا:009154
ماژول شارژر و بوستر باتری لیتیومی TYPE-C 2A
142٬000

محصولات مرتبط

عیب یاب دیاگ خودرو بلوتوثی ELM327-OBDII MINI آبی

کد کالا:010446
عیب یاب دیاگ خودرو بلوتوثی ELM327-OBDII MINI آبی
457٬000
برد تبدیل USB MICRO به DIP (برد سبز ۵ پین)

کد کالا:010242
برد تبدیل USB MICRO به DIP (برد سبز ۵ پین)
17٬000
ماژول مبدل DC-DC LM2596 کاهنده خروجی 1.23V-30V 3A

کد کالا:002857
ماژول مبدل DC-DC LM2596 کاهنده خروجی 1.23V-30V 3A
149٬000
شارژر باتری لیتیومی TP4056 سه چیپ با سوکت اندروید

کد کالا:003214
شارژر باتری لیتیومی TP4056 سه چیپ با سوکت اندروید
41٬000
دیمر 2 کیلووات SCR - ولتاژ 220 ولت AC

کد کالا:003193
ماژول دیمر AC 2000W 220V
248٬000
ماژول تغذیه 220 به 12 ولت با جریان 1 آمپر (روبردی)

کد کالا:018279
ماژول تغذیه 220 به 12 ولت با جریان 1 آمپر (روبردی)
466٬000
ماژول پاور بانک کوچک T6845 (سوکت TYPE-C)

کد کالا:018154
ماژول پاور بانک کوچک T6845 (سوکت TYPE-C)
80٬000
معرفی ماژول DC-DC کاهنده MP2315mini

کد کالا:009992
ماژول DC-DC کاهنده 3 آمپر MP2315 با خروجی 1.8 الی 12 ولت
106٬000
ماژول مبدل 220 ولت AC به 12 ولت DC با جریان 500MA

کد کالا:008321
ماژول مبدل 220 ولت AC به 12 ولت DC با جریان 500MA
250٬000
شارژر پنلی باتری لیتیومی TP4056 ورودی Type-C مهره خور (مشکی)

کد کالا:019251
شارژر پنلی باتری لیتیومی TP4056 ورودی Type-C مهره خور (مشکی)
115٬000
ماژول شارژر وایرلس 15W با ورودی Type-C به همراه صفحه کویل شارژ

کد کالا:018231
ماژول شارژر وایرلس 15W با ورودی Type-C به همراه صفحه کویل شارژ
450٬000
ماژول شارژر باتری TP4056 تک چیپ

کد کالا:003215
ماژول شارژر باتری TP4056 تک چیپ با سوکت اندروید
34٬000
