گیرنده لیزر PD438C مارک EVERLIGHT

کد کالا: 002936
دسته‌بندی:قطعات الکترونیکیدیودسایر دیودها

گیرنده نورهای مرئی، گیرنده لیزر و مادون قرمز مارک EVERLIGHT

40٬000
توضیحات محصولمشخصات فنیسوالات متداولدیدگاه کاربراندیتاشیت

توضیحات محصول

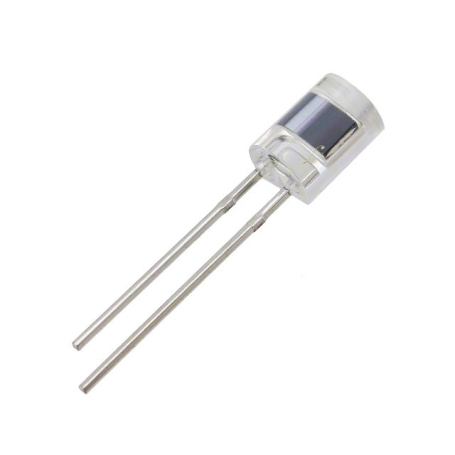

گیرنده نوری PD438C یک فتودیود PIN سیلیکونی با سرعت پاسخ‌دهی بالا و حساسیت نوری زیاد است که در یک پکیج پلاستیکی استوانه‌ای با لنز نیم‌گرد (۴.۸ میلی‌متر) ارائه می‌شود. طراحی اپتیکی این محصول شامل فیلتر مادون قرمز داخلی است که آن را با فرستنده‌های IR به‌خوبی تطبیق می‌دهد. این ویژگی باعث افزایش دقت در تشخیص سیگنال‌های مادون قرمز و کاهش نویز پس‌زمینه می‌شود. PD438C دارای زمان‌های بالا و پایین سریع (Rise/Fall Time)، ظرفیت خازنی پایین و جریان تاریکی بسیار کم است که آن را برای کاربردهای حساس به سرعت و دقت، مانند سنسورهای نوری، سوئیچ‌های اپتوالکترونیک و دستگاه‌های پردازش تصویر ایده‌آل می‌سازد. بدنه شفاف این قطعه باعث عبور بهتر نور و افزایش کارایی در جذب انرژی نوری می‌شود. این محصول بدون سرب (Pb-Free) بوده و با الزامات RoHS و REACH اتحادیه اروپا نیز مطابقت دارد.

کاربردهای رایج

این فتودیود در سیستم‌هایی که به دریافت سریع و دقیق نور مادون قرمز نیاز دارند، بسیار کاربردی است. طراحی اپتیکی بهینه آن باعث افزایش راندمان در سیستم‌های نوری و کاهش نویز می‌شود. در تجهیزات الکترونیکی با حساسیت بالا به تغییرات نوری، مانند سنسورهای سرعت بالا یا دوربین‌ها، استفاده از این قطعه توصیه می‌شود.

  • سنسورهای نوری با سرعت بالا

  • دوربین‌های دیجیتال و صنعتی

  • سوئیچ‌های اپتوالکترونیک

  • سیستم‌های ریموت کنترل مادون قرمز

  • VCR و دوربین‌های ویدئویی

  • سیستم‌های اندازه‌گیری و تشخیص فاصله

  • تجهیزات موقعیت‌یابی نوری

  • سنسورهای تشخیص حرکت و حضور

  • دستگاه‌های امنیتی و هشداردهنده

  • سیستم‌های هوشمند نوری در خانه و صنعت

Introduction

PD438C is a high speed and sensitive PIN photodiode in a cylindrical side view plastic package. Due to its water clear epoxy the device is sensitive to visible and infrared radiation. Fast response times High photo sensitivity Small junction capacitance Pb free The product itself will remain within RoHS compliant version.

Specification

Manufacturer: Everlight Product Category: Photodiodes Product: PIN Photodiodes Package / Case: Side Looker Mounting Style: Through Hole Peak Wavelength: 940 nm Dark Current: 5 nA Vr - Reverse Voltage: 32 V Rise Time: 50 ns Fall Time: 50 ns Half Intensity Angle Degrees:- Minimum Operating Temperature: - 25 C Maximum Operating Temperature: + 85 C Brand: Everlight Height: 6.6 mm Length: 4.8 mm Packaging: Bulk Pd - Power Dissipation: 150 mW Photocurrent: 18 uA Product Type: Photodiodes

مشخصات فنی


ولتاژ شکست معکوس170V
ولتاژ مدار باز0.35V
جریان اتصال کوتاه18μA
جریان نوری معکوس18μA
جریان تاریکیحداکثر 30nA
ظرفیت خازنی25pF
زمان صعود/نزول50ns/50ns
بازه طول موج قابل جذب400nm تا 1100nm
طول موج پیک حساسیت940nm
توان تلفاتی مجاز150mW
ولتاژ معکوس مجاز32V
دمای کاری40- تا 85+ درجه سانتی‌گراد

سوالات متداول


سوالات متداول فتودیود PD438

  •  فتودیود PD438 چه کاربردی دارد؟

پاسخ: فتودیود PD438 برای مصارف صنعتی و مخابراتی، به‌ویژه در سیستم‌های قدرت با فرکانس بالا و سیستم‌های سوییچینگ استفاده می‌شود.

  •  فتودیود PD438 چه ولتاژی دارد؟

پاسخ: فتودیود PD438 دارای ولتاژکاری معکوس 1200 ولت است.

  •  فتودیود PD438 در چه بسته‌بندی‌ای موجود است؟

پاسخ: فتودیود PD438 در بسته‌بندی TO-247AC عرضه می‌شود.

  •  آیا فتودیود PD438 در محیط‌های داغ کار می‌کند؟

پاسخ: بله، فتودیود PD438 دارای دمای بالایی است و می‌تواند در محیط‌های داغ و صنعتی استفاده شود.

دیتاشیت


دانلود دیتاشیتPDF · ۳۹۱ کیلوبایت
