شارژر باتری لیتیومی 3 سل 4 آمپر با ورودی Type-C

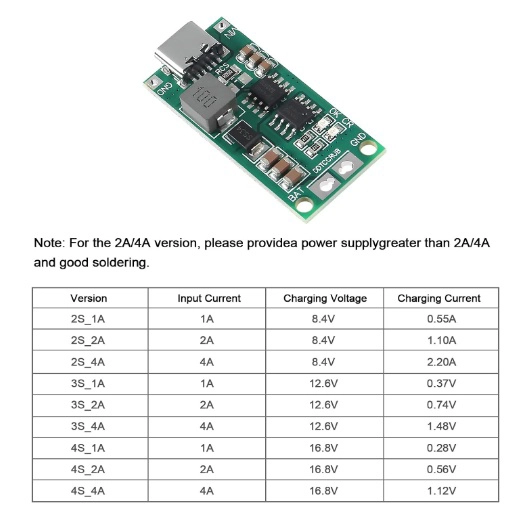

شارژر باتری لیتیومی 3 سل 4 آمپر با ورودی Type-C یک ماژول شارژر افزاینده ولتاژ (Boost Step-Up) است که ولتاژ ورودی 5 ولت را به ولتاژ لازم برای شارژ باتری 3 سل (12.6 ولت) افزایش می‌دهد. این ماژول با استفاده از پورت Type-C مدرن و استاندارد، به‌راحتی با شارژر موبایل، لپ‌تاپ یا آداپتور USB قابل اتصال است.

کاربردها

• شارژ باتری لیتیومی 3 سل 11.1 ولت — برای Drone، ربات برقی، لپ‌تاپ • ساخت پاور بانک 3 سل — با اتصال باتری 3 سل و پورت خروجی USB • شارژر Drone الکتریکی — برای باتری‌های 3 سل Li-Po (11.1 ولت) • سیستم برق اضطراری UPS کوچک — با باتری 3 سل و شارژر Boost • شارژر وسیله نقلیه الکتریکی کوچک — برای اسکوتر، ماشین شارژی کودک • شارژر دوربین دیجیتال یا تبلت — با باتری 3 سل داخلی • پروژه‌های الکترونیکی 3 سل — برای آردوینو، ESP32 با باتری 3 سل

راه‌اندازی

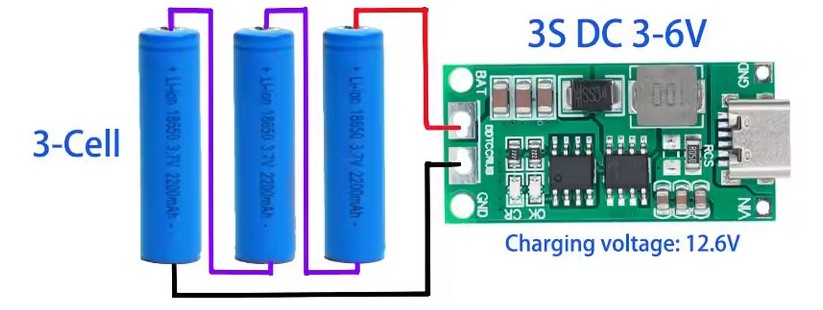

1. اتصال ورودی Type-C: • یک کابل USB Type-C به شارژر 5 ولت وصل کنید و به پورت Type-C ماژول متصل کنید • یا ولتاژ 5 ولت DC را به پدهای IN+ و IN- ماژول وصل کنید 2. اتصال باتری 3 سل: • باتری لیتیومی 3 سل (11.1 ولت نامی، 12.6 ولت شارژ کامل) را به پدهای BAT (مثبت) و GND (منفی) وصل کنید • باتری باید 3 سلول سری (3S) باشد — برای باتری 2 سل از ماژول 2S استفاده کنید 3. اتصال مصرف‌کننده (لود): • برای اتصال مصرف کننده از دو سرخود باتری ها خروجی گرفته شود. 4. تست وضعیت شارژ: • LED قرمز روشن می‌شود — باتری در حال شارژ است (CR) • وقتی باتری به 12.6 ولت رسید، LED سبز روشن می‌شود و شارژ قطع می‌شود(OK)

نکات مهم در استفاده

• ولتاژ ورودی 5 ولت: از شارژر استاندارد 5 ولت Type-C استفاده کنید — ولتاژ بالاتر (مثلاً 9 ولت فست‌شارژ) به ماژول آسیب می‌دهد. • ولتاژ شارژ کامل 12.6 ولت: ماژول باتری را دقیقاً روی 12.6 ولت قطع می‌کند (4.2×3 ولت برای 3 سل) — این ولتاژ استاندارد است. • برق ورودی با توان کافی: شارژر باید حداقل 5 وات (5 ولت × 1 آمپر) توان داشته باشد — برای جریان 4 آمپر، شارژر 20 وات (5 ولت × 4 آمپر) نیاز است. • محافظت اتصال کوتاه: اگر خروجی اتصال کوتاه شود، ماژول قطع می‌شود — از اتصال کوتاه جلوگیری کنید. • محافظت اضافه‌جریان: اگر جریان دشارژ از حداکثر بگذرد، ماژول قطع می‌شود. • قطع‌کن اتوماتیک: وقتی باتری به 12.6 ولت رسید، شارژ قطع می‌شود و LED سبز روشن می‌شود — از شارژ بیش‌حد جلوگیری می‌کند. • باتری با BMS: برای باتری‌های بدون مدار محافظ داخلی، حتماً از BMS 3S جداگانه استفاده کنید — ماژول شارژر protective کامل نیست.
