XH-W3001 Digital LED Temperature Controller (AC220V, 10A)
ترموستات XH-W3001 یک کنترل‌کننده دمای دیجیتال ساده، اقتصادی و کاربردی است که با برق AC 220V کار می‌کند و برای کنترل گرمایش یا سرمایش در پروژه‌های خانگی و صنعتی سبک استفاده می‌شود.
این ماژول با سنسور دمای NTC 10K دمای محیط و مایعات را در بازه‌ی 50- تا 110+ درجه سانتی‌گراد اندازه‌گیری و کنترل می‌کند و برای کاربردهایی مثل جوجه‌کشی، تهویه، گرمایش مخزن، و کنترل فن یا هیتر مناسب است.
به دلیل نمایشگر دیجیتال، تنظیم آسان و ابعاد جمع‌وجور، این مدل یکی از گزینه‌های محبوب برای کنترل دما در پروژه‌های DIY و نیمه‌حرفه‌ای است.
• کنترل دمای دستگاه جوجه‌کشی.
• کنترل فن، هیتر و المنت در سیستم‌های تهویه یا گرمایش.
• کنترل دمای مخزن آب، آکواریوم، انکوباتور و محیط‌های آزمایشگاهی سبک.
• مناسب برای پروژه‌های اتوماسیون خانگی و کنترل دمای ساده.
• کنترل دمای یخچال های خانگی و فروشگاهی .

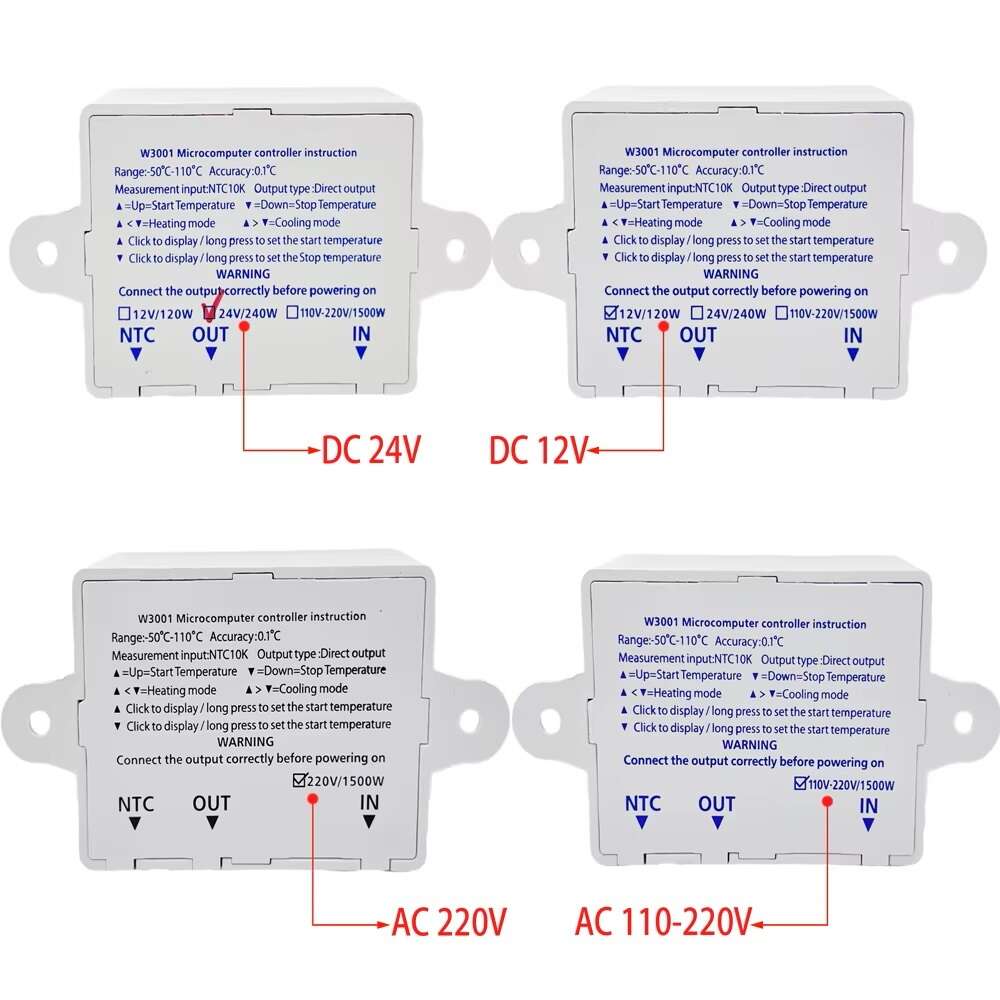

برای نصب، ابتدا تغذیه 220 ولت را به ورودی دستگاه وصل کنید و سپس سنسور NTC را در محل مورد نظر قرار دهید.
در ادامه، خروجی رله به مصرف‌کننده‌ای مثل فن، هیتر یا المنت متصل می‌شود تا با رسیدن دما به مقدار تنظیم‌شده، مدار قطع یا وصل شود.
این مدل هم برای حالت گرمایش و هم سرمایش قابل استفاده است و با تنظیم دمای هدف، عملکرد رله بر اساس نیاز کاربر تغییر می‌کند.

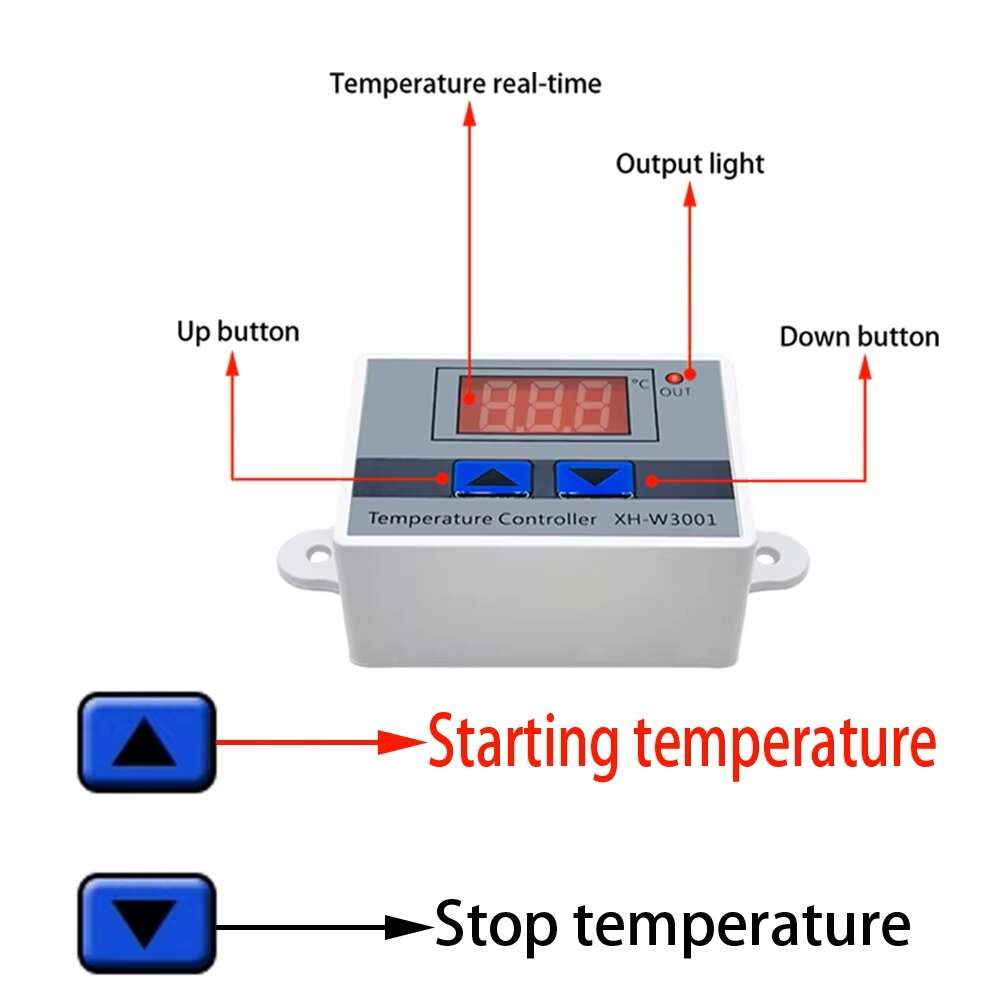

تنظیم دمای هدف :

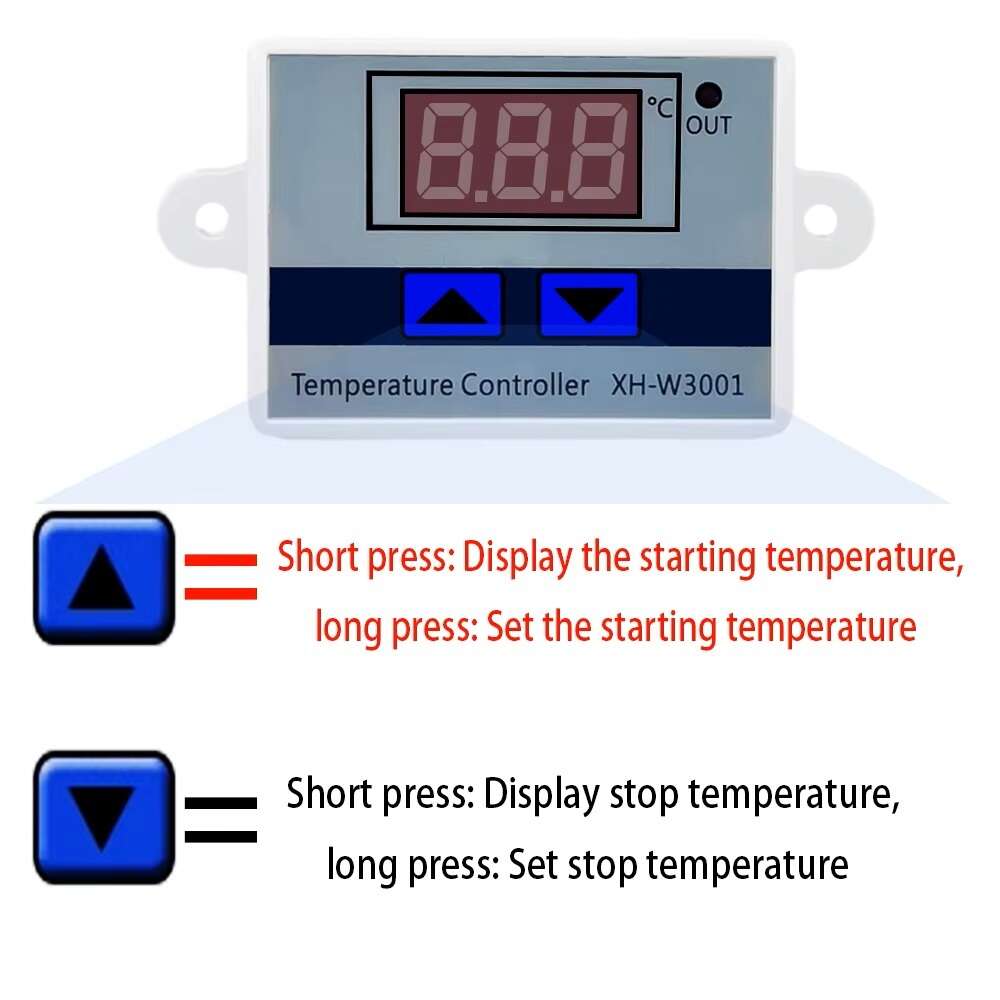

برای تنظیم دمای (رله وصل)START دکمه به سمت بالا را چند ثانیه نگهدارید تا نمایشگر شروع به چشمک زدن کند سپس با استفاده از دکمه های روی ماژول دما را تنظیم کنید. چند ثانیه صبر کنید تا دما ذخیره شود.
برای تنظیم دمای (رله قطع)STOP دکمه به سمت پایین را چند ثانیه نگهدارید تا نمایشگر شروع به چشمک زدن کند سپس با استفاده از دکمه های روی ماژول دما را تنظیم کنید. چند ثانیه صبر کنید تا دما ذخیره شود.
اگر یکبار کوتاه دکمه بالا را فشار دهید دمای ذخیره شده برای START و دکمه پایین را کوتاه فشار دهید دمای ذخیره شده برای STOP را نمایش می دهد.

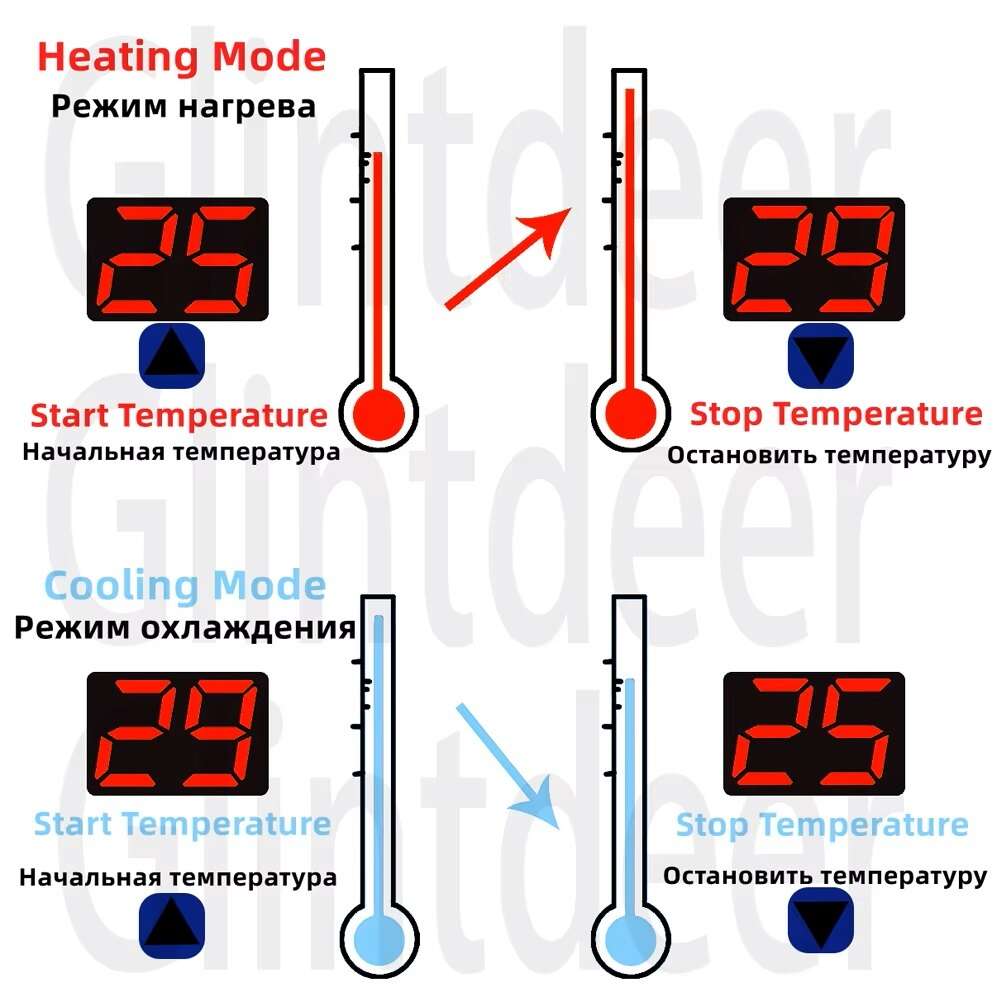

مثال :
برای کنترل هیتر کافی است دمای START از دمای STOP کمتر باشد.
برای کنترل خنک کننده مثل فن کافی است دمای START از دمای STOP بیشتر باشد.
حذف تنظیمات :
برای حذف تنظیمات و برگشت به تنظیمات کارخانه کافی است هر دو دکمه بالا و پایین را همزمان چند ثانیه نگهدارید تا علامت 888 روی نمایشگر ظاهر شود.
• این مدل مستقیماً با برق شهر 220 ولت کار می‌کند، پس در نصب آن باید دقت و رعایت ایمنی کامل انجام شود.
• جریان خروجی رله برای بارهای مقاومتی تا حدود 10 آمپر در نظر گرفته شده و برای بارهای سنگین‌تر بهتر است از کنتاکتور استفاده شود.
• سنسور را در نقطه‌ای نصب کنید که دمای واقعی محیط هدف را نشان دهد، نه کنار هیتر یا خروجی باد.
• اگر از دستگاه برای جوجه‌کشی یا محیط حساس استفاده می‌شود، بهتر است قبل از بهره‌برداری نهایی، چند ساعت تست عملی انجام شود.
| مدل | XH-W3001 |
|---|---|
| ولتاژ کاری | AC 220V |
| نوع خروجی | رله |
| حداکثر جریان خروجی | 10A |
| توان قابل تحمل | تا حدود 1500 W برای بار مقاومتی |
| محدوده اندازه گیری دما | 50- تا 110+ درجه سانتی‌گراد |
| محدوده کنترل دما | 50- تا 110+ درجه سانتی‌گراد |
| دقت اندازه گیری | حدود ±0.2°C |
| دقت کنترل | حدود ±0.1°C |
| سنسور دما | NTC 10K ضدآب |
| طول سیم سنسور | 1 متر |
| ابعاد | 60×45×31 میلی‌متر |
آیا این ترموستات برای هیتر مناسب است؟
بله، برای کنترل هیترهای سبک و بارهای مقاومتی تا حدود توان 1500W مناسب است.
آیا می‌توان از آن برای سرمایش هم استفاده کرد؟
بله، این مدل برای کاربردهای گرمایشی و سرمایشی قابل تنظیم است.
سنسور دستگاه ضدآب است؟
بله، در مشخصات ماژول، سنسور NTC 10K ضدآب ذکر شده است.
طول سیم سنسور چه مقدار است؟
تقریبا 1 متر.
خروجی دستگاه به چه صورت است؟
خروجی تک رله دارد و رله تا حدود 10 آمپر توان انتقال جریان را دارد.
آیا برای جوجه‌کشی مناسب است؟
بله، این مدل یکی از گزینه‌های رایج برای کنترل دمای دستگاه‌های جوجه‌کشی است.
