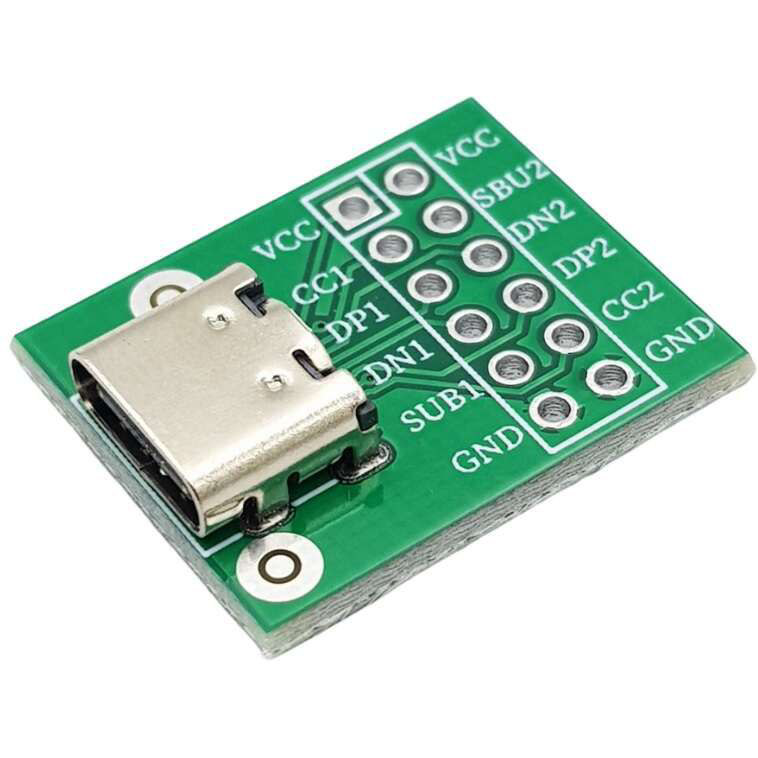

برد تبدیل USB Type-C مادگی به DIP مدل ۱۲ پین | مبدل کانکتور Type-C
برد تبدیل USB Type-C مادگی به DIP مدل ۱۲ پین یک برد کاربردی برای تبدیل و در دسترس قرار دادن پایه‌های یک کانکتور USB Type-C مادگی روی ردیف پایه‌های DIP است. این برد برای استفاده در پروژه‌های الکترونیکی، نمونه‌سازی، تست مدار، تعمیرات و توسعه تجهیزات مجهز به USB Type-C گزینه‌ای مناسب و کم‌حجم محسوب می‌شود.
در بسیاری از پروژه‌های الکترونیکی، اتصال مستقیم کانکتور USB Type-C به برد اصلی به دلیل ابعاد کوچک کانکتور و تعداد پایه‌های آن می‌تواند دشوار باشد. استفاده از این برد مبدل Type-C به DIP باعث می‌شود پایه‌های کانکتور به شکل مرتب‌تر و قابل دسترس‌تری در اختیار شما قرار بگیرند و اتصال آن به بردبرد، PCB، سیم یا مدار آزمایشی آسان‌تر شود.
این محصول دارای کانکتور USB Type-C مادگی بوده و از یک PCB سبز رنگ با ساختار مناسب برای مونتاژ و نمونه‌سازی تشکیل شده است. وجود پایه‌های DIP امکان استفاده راحت‌تر از برد را در پروژه‌های الکترونیکی فراهم می‌کند و می‌توان از آن به‌عنوان یک ماژول تبدیل کانکتور USB Type-C در مدارهای مختلف استفاده کرد.
از نظر طراحی، برد تبدیل USB Type-C مادگی به DIP مدل ۱۲ پین ابعاد کوچکی دارد و به‌راحتی روی برد سوراخ‌دار، فیبرهای آموزشی و بردبورد نصب می‌شود. همین ویژگی باعث شده در پروژه‌هایی که فضای محدود دارند، انتخابی بسیار مناسب باشد. علاوه بر این، فاصله استاندارد 2.54 میلی‌متری پایه‌ها، لحیم‌کاری و اتصال آن را ساده‌تر می‌کند و امکان استفاده حرفه‌ای‌تر در مدارهای الکترونیکی را فراهم می‌سازد.
با وجود اینکه برد تبدیل USB Type-C مادگی به DIP مدل ۱۲ پین با عنوان مدل ۱۲ پین عرضه می‌شود، باید توجه داشت که تعداد پایه‌های در دسترس روی برد مبدل الزاماً به معنی پشتیبانی از تمام قابلیت‌های استاندارد USB Type-C نیست. عملکرد دقیق هر پایه و نحوه اتصال آن به کانکتور، به طراحی برد بستگی دارد. بنابراین برای استفاده از برد در مدارهای حساس، به‌خصوص مدارهای تغذیه، شارژ، USB 2.0 یا ارتباط داده، حتماً پین‌آوت همین مدل برد را بررسی کنید و صرفاً بر اساس نام «۱۲ پین» اقدام به اتصال پایه‌ها نکنید.
همچنین این برد صرفاً یک برد تبدیل و دسترسی به کانکتور است و نباید آن را معادل یک ماژول شارژ، مبدل ولتاژ، مبدل USB یا کنترلر USB در نظر گرفت. برد تبدیل USB Type-C مادگی به DIP بدون پین هدر ارائه می شود و برای مشاهده و تهیه پین هدر 2.54mm مناسب می توانید به لینک زیر مراجعه نمایید :
کاربردها
• نمونه‌سازی و طراحی مدارهای الکترونیکی
• استفاده در پروژه‌های سفارشی و PCB Prototype
• اتصال USB Type-C مادگی به بردبرد و مدارهای آزمایشی
• استفاده در پروژه‌های آردوینو و میکروکنترلر
• ساخت و توسعه تجهیزات دارای رابط USB Type-C
• طراحی و ساخت پروژه‌های DIY و الکترونیکی
• استفاده در پروژه‌های دارای رابط USB Type-C
• تست و بررسی پایه‌های کانکتور Type-C
• مناسب برای بازسازی و تعمیرات و عیب‌یابی مدارهای الکترونیکی
• استفاده در ساخت نمونه اولیه PCB
• اتصال راحت‌تر کانکتور Type-C به سیم و برد اصلی
• مناسب برای آزمایش مدارهای تغذیه و ارتباطی، مشروط به بررسی دقیق پین‌آوت برد
• استفاده در پروژه‌های آموزشی و آزمایشگاهی الکترونیک
راه‌اندازی و نحوه استفاده
راه‌اندازی برد مبدل USB Type-C مادگی به DIP بسیار ساده است، اما قبل از اتصال تغذیه یا تجهیزات USB باید پایه‌های برد به‌درستی شناسایی شوند.
توضیح پایه‌ها
• پایه VCC / VBUS : پایه مثبت تغذیه یا ولتاژ باس USB. در حالت عادی USB معمولاً ۵ ولت است.
• پایه GND : پایه منفی تغذیه یا زمین مدار.
• پایه SBU1 : پایه کاربرد جانبی شماره ۱؛ در حالت‌های جایگزین مانند DisplayPort یا برخی کاربردهای جانبی استفاده می‌شود.
• پایه SBU2 : پایه کاربرد جانبی شماره ۲؛ در حالت‌های جایگزین USB Type‑C استفاده می‌شود.
• پایه DP1 : خط مثبت سیگنال تفاضلی USB 2.0 در مسیر اول؛ معادل D+ یا A6.
• پایه DP2 : خط مثبت سیگنال تفاضلی USB 2.0 در مسیر دوم؛ معمولاً از سمت دیگر کانکتور می‌آید.
• پایه CC1 : پایه کانال پیکربندی شماره ۱ برای تشخیص جهت اتصال، نقش منبع یا مصرف‌کننده و کنترل قابلیت‌های USB Type‑C.
• پایه CC2 : پایه کانال پیکربندی شماره ۲ برای تشخیص جهت اتصال و پیکربندی ارتباط.
• پایه DN1 : خط منفی سیگنال تفاضلی USB 2.0 در مسیر اول؛ معادل D− یا A7.
• پایه DN2 : خط منفی سیگنال تفاضلی USB 2.0 در مسیر دوم.
در کانکتور USB Type‑C، خطوط DP1/DP2 و DN1/DN2 به‌دلیل برگشت‌پذیر بودن کانکتور در دو سمت آن تکرار می‌شوند. در کابل USB 2.0 معمولی، معمولاً فقط یک جفت واقعی D+ و D− وجود دارد و کانکتور با استفاده از پایه‌های CC، جهت اتصال را تشخیص می‌دهد.
مرحله ۱: بررسی پایه‌ها
ابتدا پین های خروجی همین مدل برد و برد مدار مورد استفاده برای اتصال را بررسی کنید و پایه‌های مورد نیاز مانند GND، VBUS و خطوط داده را شناسایی کنید.
مرحله ۲: اتصال برد به مدار
پایه‌های DIP را می‌توانید با استفاده از سیم و یا پین هدر 2.54mm با لحیم کاری به مدار موردنظر متصل کنید.
مرحله ۳: بررسی اتصالات
قبل از اعمال ولتاژ، اتصالات را با دقت بررسی کنید و در صورت امکان با مولتی‌متر از نبود اتصال کوتاه بین پایه‌های تغذیه اطمینان حاصل کنید.
مرحله ۴: اتصال USB Type-C
پس از اطمینان از صحت سیم‌کشی، می‌توانید تجهیزات یا کابل USB Type-C را به کانکتور مادگی روی برد متصل کنید.
مرحله ۵: تست مدار
در اولین راه‌اندازی، بهتر است مدار را با دقت تست کنید و ولتاژ پایه‌های تغذیه را قبل و بعد از اتصال بررسی کنید.
نکات مهم هنگام استفاده
• پین های خروجی دقیق برد را قبل از اتصال بررسی کنید.
• مدل ۱۲ پین بودن برد به‌تنهایی به معنی پشتیبانی از تمام قابلیت‌های استاندارد USB Type-C نیست.
• این محصول صرفا یک برد تبدیل کانکتور است و نباید آن را با ماژول شارژ، مبدل ولتاژ یا کنترلر USB اشتباه گرفت.
• قبل از اتصال تغذیه، حتماً پایه‌های VCC/VBUS و GND را شناسایی کنید.
• از اتصال اشتباه یا اتصال کوتاه پایه‌های USB خودداری کنید.
• اگر این برد را برای دریافت برق ساده استفاده می‌کنید، معمولاً اتصال VCC/VBUS و GND کافی است. برای استفاده از انتقال داده USB 2.0، خطوط مثبت و منفی داده نیز باید به‌درستی به پایه‌های D+ و D− مدار متصل شوند.
• پایه‌های CC1 و CC2 را نباید بدون توجه به نقش منبع و مصرف‌کننده به‌صورت تصادفی متصل کرد. این پایه‌ها برای شناسایی نوع اتصال و جهت کانکتور استفاده می‌شوند و در طراحی USB Type‑C نقش مهمی دارند.
• همچنین پایه‌های SBU1 و SBU2 برای داده‌های معمول USB 2.0 کاربرد ندارند و بیشتر در حالت‌های جایگزین استفاده می‌شوند. این برد نیز طبق مشخصات ارائه‌شده، پایه‌های پرسرعت TX/RX مربوط به USB 3.x را در اختیار نمی‌گذارد؛ بنابراین نباید آن را به‌عنوان مبدل کامل ۲۴پین USB Type‑C یا برد USB 3.x در نظر گرفت.
• برای خطوط داده، رعایت صحیح مسیر و اتصال پایه‌ها اهمیت زیادی دارد.
• در پروژه‌های حساس، قبل از اتصال تجهیزات گران‌قیمت، ابتدا مدار و ترتیب اتصالات را با مولتی‌متر بررسی و تست کنید.
• هنگام لحیم‌کاری، از وارد کردن حرارت بیش از حد به کانکتور و پایه‌های PCB خودداری کنید.
• این برد به‌تنهایی ولتاژ USB را تبدیل یا تنظیم نمی‌کند؛ اگر مدار شما به رگولاتور یا مبدل ولتاژ نیاز دارد، باید آن را جداگانه در نظر بگیرید.
• برای استفاده از قابلیت‌های انتقال داده USB، تنها وجود کانکتور Type-C کافی نیست و مدار و پین های خروجی مناسب نیز در مدار مورد نظر باید وجود داشته باشد.
• قبل از استفاده در مدارهای شارژ یا تغذیه، طراحی برد و ترتیب اتصال پایه ها و مدار مدیریت شارژ/تغذیه را بررسی کنید.
• از اعمال ولتاژ خارج از محدوده موردنیاز مدار متصل به برد خودداری کنید.
• در صورت مشاهده داغ شدن غیرعادی، بوی سوختگی یا عملکرد نامناسب، فوراً تغذیه را قطع کنید.
مشخصات فنی :
نوع محصول: برد تبدیل و توسعه کانکتور USB Type-C
نوع کانکتور: USB Type-C مادگی (Female)
نوع خروجی پایه‌ها: DIP
تعداد پایه‌های خروجی: ۱۲ پین
فاصله بین پایه‌ها: 2.54mm
نوع PCB: برد مدار چاپی دوطرفه یا چندلایه، بسته به نسخه تولیدی
رنگ PCB: سبز
کاربری اصلی: دسترسی آسان به پایه‌های کانکتور Type-C در مدار
کاربردها: نمونه‌سازی، تست مدار، پروتوتایپ، پروژه‌های DIY، آموزشی، آزمایشگاهی، تعمیراتی و توسعه محصول
مناسب برای: بردبرد، PCB، سیم‌کشی و مدارهای آزمایشی
قابلیت نصب: لحیم‌کاری سیم یا نصب پین هدر 2.54mm
تغذیه مستقل: ندارد
رگولاتور ولتاژ: ندارد
مبدل ولتاژ: ندارد
کنترلر USB: ندارد
مدیریت شارژ باتری: ندارد
پشتیبانی از USB: وابسته به نحوه اتصال پایه‌ها و مدار مورد استفاده
ابعاد: 22 × 19 × 1.6mm
دمای کاری: حدود 55- تا 85+ درجه سانتی‌گراد
نیاز به درایور: ندارد؛ برد به‌تنهایی یک رابط فیزیکی برای دسترسی به پایه‌های کانکتور است.
سوالات متداول :
این محصول دقیقاً چیست؟
این محصول یک برد مبدل USB Type-C مادگی به DIP ۱۲ پین است که پایه‌های کانکتور Type-C را برای استفاده راحت‌تر در پروژه‌های الکترونیکی، بردبرد و PCB در دسترس قرار می‌دهد.
کانکتور این برد نر است یا مادگی؟
کانکتور روی برد از نوع USB Type-C مادگی (Female) است و برای اتصال کابل یا کانکتور USB Type-C نری استفاده می‌شود.
تعداد پایه‌های برد چند عدد است؟
این مدل دارای ۱۲ پایه DIP است.
آیا این برد ماژول شارژ باتری است؟
خیر. این محصول صرفاً یک برد تبدیل و Breakout کانکتور Type-C است و به‌طور معمول دارای مدار مدیریت شارژ باتری نیست.
آیا روی برد رگولاتور ولتاژ وجود دارد؟
خیر، این برد را نباید به‌عنوان رگولاتور یا مبدل ولتاژ در نظر گرفت؛ مگر اینکه نسخه خاص محصول دارای مدار اضافه‌ای باشد.
آیا این برد USB را به ولتاژ دیگری تبدیل می‌کند؟
خیر. وظیفه اصلی آن دسترسی و انتقال اتصالات کانکتور USB Type-C به پایه‌های DIP است و خودش مبدل DC-DC محسوب نمی‌شود.
آیا می‌توان این برد را روی بردبرد استفاده کرد؟
بله، در صورت سازگاری فاصله و نوع پایه‌ها، می‌توان از پایه‌های DIP آن برای نمونه‌سازی و آزمایش روی بردبرد استفاده کرد.
آیا برای پروژه‌های آردوینو مناسب است؟
بله، می‌تواند در پروژه‌های آردوینو، میکروکنترلر و DIY برای ایجاد دسترسی به کانکتور Type-C استفاده شود؛ البته نحوه اتصال پایه‌ها باید متناسب با مدار موردنظر باشد.
آیا این برد از انتقال اطلاعات USB پشتیبانی می‌کند؟
خود برد به‌تنهایی کنترلر USB ندارد. امکان استفاده از خطوط داده USB به پین‌آوت واقعی برد و نحوه اتصال آن به مدار اصلی بستگی دارد.
آیا می‌توان از آن برای تغذیه مدار استفاده کرد؟
در صورت طراحی مناسب مدار، می‌توان از مسیر تغذیه USB استفاده کرد؛ اما باید پایه‌های VBUS و GND و جریان موردنیاز مدار به‌درستی بررسی شوند.
آیا پین‌آوت ۱۲ پایه برای تمام بردهای Type-C یکسان است؟
خیر. چینش پایه‌ها ممکن است بین نسخه‌های مختلف بردهای ۱۲ پین متفاوت باشد. بنابراین قبل از اتصال تغذیه یا خطوط داده، پین‌آوت همین مدل و مدار مورد نظر را بررسی کنید.
آیا این برد نیاز به درایور دارد؟
خیر. این محصول یک برد رابط سخت‌افزاری است و به‌خودی‌خود نیاز به درایور یا نرم‌افزار ندارد.
آیا می‌توان کابل USB Type-C را مستقیماً به آن وصل کرد؟
بله. کانکتور روی برد Type-C مادگی است و برای اتصال کابل یا تجهیزات دارای کانکتور Type-C نر طراحی شده است.
آیا برای تعمیرات الکترونیکی کاربرد دارد؟
بله، برای تست، نمونه‌سازی، بررسی اتصالات و توسعه مدارهای دارای USB Type-C می‌تواند کاربردی باشد.
آیا این برد برای شارژ گوشی مناسب است؟
به‌عنوان یک برد تبدیل کانکتور می‌توان از آن در پروژه‌های سفارشی استفاده کرد، اما نباید آن را به‌تنهایی یک مدار شارژ یا شارژر استاندارد گوشی در نظر گرفت.
آیا می‌توان پایه‌های برد را لحیم‌کاری کرد؟
بله، پایه‌های DIP برای لحیم‌کاری و اتصال به سیم و پین هدر 2.54mmمناسب هستند. از آنجاییکه برد بدون پین هدر ارائه می شود برای مشاهده و تهیه پین هدر 2.54mm مناسب می توانید به لینک زیر مراجعه نمایید :
مشاهده و تهیه انواع مختلف پین هدر 2.54mm
رنگ PCB این محصول چیست؟
PCB این مدل سبز رنگ است.
آیا این برد برای پروژه‌های DIY مناسب است؟
بله. ابعاد کوچک و دسترسی به پایه‌های کانکتور باعث می‌شود برای پروژه‌های DIY، نمونه‌سازی و آزمایش‌های الکترونیکی گزینه مناسبی باشد.
مهم‌ترین نکته قبل از استفاده چیست؟
مهم‌ترین نکته، بررسی پین‌آوت دقیق برد قبل از اعمال ولتاژ است. به‌خصوص پایه‌های تغذیه و خطوط داده را بدون اطمینان از عملکرد هر پایه به یکدیگر متصل نکنید.
