میکروسوئیچ
راهنمای جامع میکروسوئیچ از ساختار و کاربرد تا قیمت و خرید
آیا تا به حال به صدای “کلیک” کوچکی که با باز شدن درب مایکروویو یا فشردن دکمه ماوس کامپیوترتان میشنوید فکر کردهاید؟ این صدای آشنا، حاصل کار یک قطعه کوچک اما فوقالعاده مهم به نام میکروسوئیچ است. این قطعات، حسگرهای مکانیکی دنیای الکترونیک هستند که در سکوت، وظایف بزرگی را در دستگاههای روزمره و ماشینآلات صنعتی بر عهده دارند.
میکروسوئیچ چیست؟
میکروسوئیچ در واقع یک کلید الکترومکانیکی است که با یک نیروی فیزیکی بسیار کم فعال میشود. به آن کلید مینیاتوری ضربهای سریع هم میگویند، چون مشخصه اصلی آن، عملکرد سریع و ناگهانی (Snap-Action) است. این یعنی با کوچکترین فشار یا حرکت روی اهرم یا دکمه آن، کنتاکت های داخلی با سرعت بسیار بالا تغییر وضعیت میدهند. این سرعت بالا، مستقل از سرعت فشار دادن اهرم توسط کاربر یا دستگاه است و همین ویژگی، آن را از یک کلید معمولی متمایز میکند. صدای “کلیک” معروف آن نیز نشاندهنده همین تغییر وضعیت سریع کنتاکتها است.
این قطعات معمولا دارای سه پایه اتصال هستند: یک پایه مشترک (COM)، یک پایه در حالت عادی باز (NO – Normally Open) و یک پایه در حالت عادی بسته (NC – Normally Closed). این ساختار به طراحان مدار اجازه میدهد تا بر اساس نیاز، تصمیم بگیرند که با فشرده شدن کلید، یک مدار وصل شود یا قطع گردد.
برای خرید سلکتور با بهترین کیفیت و قیمت کلیک کنید.
کاربرد میکروسوئیچ
شاید باورش سخت باشد، اما این قطعات کوچک تقریبا در هر جایی حضور دارند. از سادهترین وسایل خانه گرفته تا پیچیدهترین ماشینآلات صنعتی، ردپایی از این قطعه پیدا میشود. گستردگی کاربرد آن به دلیل قیمت مناسب، اطمینان بالا و عمر طولانی آن است.
از لوازم خانگی تا صنایع پیشرفته
در زندگی روزمره، میکروسوئیچ نقش یک حسگر ایمنی و کنترلی را دارد. برای مثال، در مایکروویو، تا زمانی که درب به طور کامل بسته نشود و به میکروسوئیچ فشار نیاورد، دستگاه شروع به کار نمیکند. در ماشینهای لباسشویی، برای تشخیص بسته بودن درب و در یخچالها برای روشن شدن لامپ داخلی از آن استفاده میشود. پرینترهای سهبعدی و دستگاههای CNC برای تشخیص رسیدن به نقطه ابتدایی یا انتهایی محورها (Home Position) از این قطعه به عنوان لیمیت سوئیچ بهره میبرند.
در صنعت، کاربردها حتی از این هم گستردهتر است. در خطوط تولید و نوارهای نقاله برای شمارش قطعات یا تشخیص انسداد، در بالابرها و آسانسورها به عنوان سوئیچ ایمنی طبقات و درب، و در دستگاههای برش برای محدود کردن حرکت تیغه، همگی به عملکرد دقیق این قطعه وابسته هستند.
نقش میکروسوئیچ در سیستمهای ایمنی
یکی از مهمترین وظایف میکروسوئیچ، ایفای نقش در مدارهای اینترلاک ایمنی است. این مدارها برای حفاظت از اپراتورها و دستگاهها طراحی میشوند. تصور کنید یک پرس صنعتی سنگین در حال کار است. اگر اپراتور به هر دلیلی درب محافظ دستگاه را باز کند، یک میکروسوئیچ که به درب متصل است فورا فعال شده و مدار فرمان را قطع میکند و دستگاه متوقف میشود. این عملکرد ساده اما فوری، از حوادث جبرانناپذیری جلوگیری میکند. در آسانسورها نیز چندین میکروسوئیچ وظیفه دارند تا اطمینان حاصل کنند که آسانسور تنها زمانی حرکت میکند که تمام دربها کاملا بسته و قفل شده باشند.
خرید کلید راکر با بهترین قیمت موجود در بازار در جم ترونیک.
انواع میکروسوئیچ
این قطعات بر اساس شکل محرک (Actuator)، ابعاد و مشخصات الکتریکی به دستههای مختلفی تقسیم میشوند. انتخاب نوع درست، کاملا به کاربرد مورد نظر شما بستگی دارد. آیا جسمی که قرار است کلید را فعال کند، به آن ضربه میزند یا به آرامی آن را فشار میدهد؟ از چه جهتی به آن نیرو وارد میشود؟ پاسخ به این پرسشها به شما کمک میکند تا بهترین گزینه را انتخاب کنید.
دسته بندی بر اساس ساختار محرک
محرک، بخشی از میکروسوئیچ است که نیروی فیزیکی خارجی را دریافت کرده و به مکانیزم داخلی منتقل میکند.

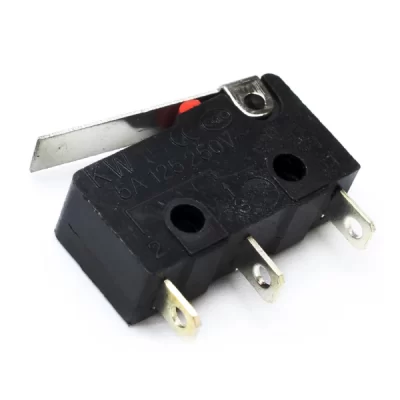

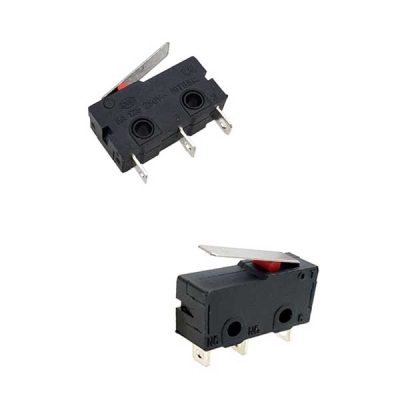

- میکروسوئیچ اهرم دار: این مدل دارای یک اهرم فلزی بلند است که باعث میشود نیروی کمتری برای فعالسازی کلید نیاز باشد. طول این اهرم میتواند متفاوت باشد و برای کاربردهایی که جسم متحرک فاصله بیشتری با بدنه کلید دارد، مناسب است.

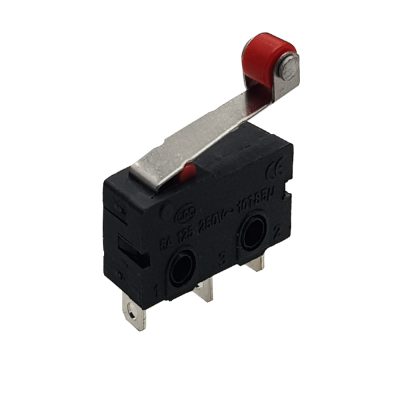

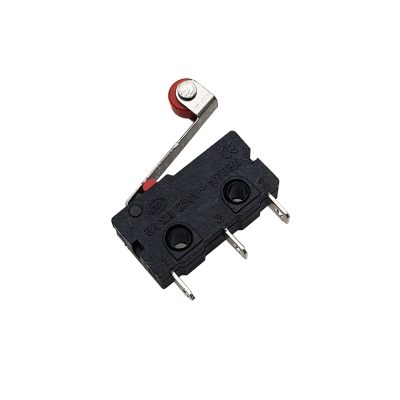

- میکروسوئیچ غلطکی: این مدل که یکی از محبوبترین انواع میکروسوئیچ اهرم دار است، در انتهای اهرم خود یک غلتک کوچک دارد. زمانی که یک جسم متحرک (مانند درب یا یک قطعه روی نوار نقاله) از روی آن عبور میکند، غلتک به نرمی حرکت کرده و اصطکاک را به حداقل میرساند. این کار باعث افزایش طول عمر هم برای کلید و هم برای قطعه متحرک میشود.
- میکروسوئیچ پیستونی: در این مدل، یک دکمه یا پین کوچک (پیستون) مستقیما از بالای بدنه خارج شده است. برای فعالسازی آن باید نیرو به شکل مستقیم و عمود بر بدنه وارد شود. این نوع برای کاربردهای دقیق که به کورس حرکتی کوتاه نیاز دارند، مانند تشخیص قرارگرفتن یک قطعه در جای دقیق خود، ایدهآل است.
میکروسوئیچ های خاص برای شرایط ویژه
برخی کاربردها نیازمند مدلهای ویژهای هستند. برای مثال، در محیطهای صنعتی که گرد و غبار یا رطوبت وجود دارد، باید از میکروسوئیچهای ضدآب استفاده کرد. این مدلها دارای یک پوشش محافظ سیلیکونی در اطراف دکمه و محل خروج سیمها هستند تا از نفوذ عوامل خارجی جلوگیری کنند. درجه حفاظت این قطعات با استاندارد IP مشخص میشود.
|
کد IP |
حفاظت در برابر جامدات |
حفاظت در برابر مایعات |
| IP40 | محافظت در برابر اجسام بزرگتر از ۱ میلیمتر |
بدون حفاظت |
| IP65 |
حفاظت کامل در برابر گرد و غبار |
محافظت در برابر پاشش آب با فشار کم |
| IP67 |
حفاظت کامل در برابر گرد و غبار |
محافظت در برابر غوطهوری موقت در آب (تا عمق ۱ متر) |
نحوه نصب و عملکرد میکروسوئیچ
درک شیوه کارکرد و نصب این قطعه، کلید استفاده صحیح از آن است. اگرچه ظاهر سادهای دارد، اما مکانیزم داخلی آن با دقت طراحی شده تا عملکردی قابل اطمینان داشته باشد.
جهت خرید تک سوئیچ در انواع مختلف با بالاترین کیفیت کلیک کنید
مکانیزم عملکرد داخلی
قلب یک میکروسوئیچ، مکانیزم فنری آن است که به آن “عملکرد ضربهای” یا Snap-Action میگویند. وقتی شما اهرم را به آرامی فشار میدهید، یک فنر در داخل کلید شروع به فشرده شدن و ذخیره انرژی میکند. با رسیدن فشار به یک نقطه از پیش تعیین شده، انرژی ذخیره شده در فنر به طور ناگهانی آزاد شده و یک تیغه فلزی متحرک را با سرعت بسیار بالا از یک کنتاکت به کنتاکت دیگر پرتاب میکند.
این سرعت بسیار بالا دو مزیت بزرگ دارد:
- جلوگیری از جرقه (Arcing): در جریانهای بالا، جدا شدن آهسته کنتاکتها باعث ایجاد جرقه الکتریکی میشود که به مرور زمان کنتاکتها را خراب میکند. سرعت بالای این کلید، زمان ایجاد جرقه را به حداقل میرساند.
- عملکرد قطعی: وضعیت کلید همیشه به طور کامل یا باز است یا بسته؛ هیچ حالت میانی یا اتصال ضعیفی وجود ندارد.
اشاراتی برای نصب و سیم کشی
نصب فیزیکی این قطعات معمولا ساده است. بدنه آنها دارای دو سوراخ استاندارد برای پیچ شدن به سطح مورد نظر است. چالش اصلی، انتخاب سیمبندی درست است. قبل از هرچیز باید بدانید مدار شما به چه عملکردی نیاز دارد.
- آیا میخواهید با فشرده شدن کلید، یک لامپ روشن شود؟ پس باید از پایههای COM و NO (در حالت عادی باز) استفاده کنید.
- آیا میخواهید با باز شدن یک درب، یک زنگ خطر به صدا درآید؟ در این حالت باید از پایههای COM و NC (در حالت عادی بسته) استفاده کنید تا با باز شدن درب و رها شدن کلید، مدار بسته شود.
همیشه دیتاشیت یا برگه اطلاعات فنی قطعه را بررسی کنید تا از حداکثر ولتاژ و جریانی که کنتاکتها میتوانند تحمل کنند، مطلع شوید.
قیمت میکروسوئیچ
یکی از اولین سوالات هنگام انتخاب این قطعه، قیمت میکروسوئیچ است. خبر خوب این است که این قطعات عموما ارزان هستند، اما بازه قیمتی آنها میتواند بسیار گسترده باشد. درک عواملی که بر قیمت اثر میگذارند به شما کمک میکند تا خریدی متناسب انجام دهید.
چه عواملی بر قیمت انواع میکروسوئیچ تاثیر دارد؟
قیمت انواع میکروسوئیچ به یک عامل مشخص وابسته نیست، بلکه ترکیبی از چند مورد آن را تعیین میکند. برند، اولین و یکی از مهمترین فاکتورهاست. برندهای معتبر جهانی مانند Omron یا Honeywell به دلیل کیفیت ساخت بالا و عمر طولانیتر، قیمت بالاتری دارند. عامل بعدی، درجه حفاظت (IP) است؛ یک میکروسوئیچ ضدآب با IP67 قطعا از یک مدل معمولی گرانتر خواهد بود.
مشخصات الکتریکی مانند حداکثر جریان و ولتاژ قابل تحمل نیز در قیمت موثر است. کلیدی که برای جریانهای بالا طراحی شده، از کنتاکتهایی با آلیاژ بهتر (مانند آلیاژ نقره) استفاده میکند که قیمت را افزایش میدهد. در نهایت، نوع محرک نیز بیتاثیر نیست. یک میکروسوئیچ غلطکی با اهرم قابل تنظیم، معمولا کمی گرانتر از یک مدل پیستونی ساده است.
|
عامل موثر بر قیمت |
نمونه کمهزینه | نمونه گرانقیمت |
توضیح |
|
برند (Brand) |
برندهای کمتر شناخته شده | Omron, Cherry, Honeywell |
برندهای معتبر کیفیت و طول عمر تضمینشدهای ارائه میدهند. |
|
درجه حفاظت (IP Rating) |
IP40 (بدون حفاظت) | IP67 (ضدآب و ضدگرد و غبار) |
عایقبندی بیشتر نیازمند مواد و طراحی گرانتر است. |
|
جنس کنتاکتها |
آلیاژ مس | آلیاژ نقره |
نقره رسانایی بهتری دارد و در برابر اکسیداسیون مقاومتر است. |
|
عمر مکانیکی (Cycles) |
۵۰۰,۰۰۰ بار | ۱۰,۰۰۰,۰۰۰ بار یا بیشتر |
مواد با دوامتر و طراحی دقیقتر، عمر قطعه را افزایش میدهد. |
خرید میکروسوئیچ
پس از آنکه با انواع و عملکرد این قطعه آشنا شدید، نوبت به مرحله نهایی، یعنی خرید میکروسوئیچ میرسد. انتخاب درست در این مرحله تضمین میکند که سیستم شما برای مدت طولانی بدون نقص کار خواهد کرد.
برای یک خرید میکروسوئیچ موفق، ابتدا یک چک لیست از نیازهای خود تهیه کنید:
- نیاز الکتریکی: ولتاژ و جریان مدار شما چقدر است؟ همیشه قطعهای را انتخاب کنید که مشخصات آن کمی بالاتر از نیاز واقعی شما باشد.
- نیاز مکانیکی: نیرویی که قرار است کلید را فعال کند چقدر است؟ آیا به یک میکروسوئیچ اهرم دار برای کاهش نیروی لازم نیاز دارید یا یک مدل پیستونی برای دقت بیشتر؟
- شرایط محیطی: آیا قطعه در معرض رطوبت، گرد و غبار یا دمای شدید قرار میگیرد؟ اگر پاسخ مثبت است، به سراغ مدلهای دارای IP مناسب بروید.
- فضای نصب: ابعاد فیزیکی قطعه چقدر باید باشد؟ مدلهای مینیاتوری و فوق مینیاتوری برای فضاهای بسیار کوچک طراحی شدهاند.
از کجا میکروسوئیچ معتبر تهیه کنیم؟
با توجه به اهمیت این قطعه در مدارهای کنترلی و ایمنی، خرید از یک منبع نامعتبر میتواند ریسک بزرگی باشد. قطعات تقلبی ممکن است عمر بسیار کوتاهی داشته باشند یا در لحظه حساس به درستی عمل نکنند. یک تأمینکننده معتبر، نهتنها اصالت کالا را تضمین میکند، بلکه برگه اطلاعات فنی (دیتاشیت) دقیق هر محصول را نیز در اختیار شما قرار میدهد تا بتوانید انتخابی کاملا آگاهانه داشته باشید.
سوالات متداول
- تفاوت میکروسوئیچ با سوئیچ های معمولی چیست؟
تفاوت اصلی در مکانیزم عملکرد است. میکروسوئیچ با نیروی بسیار کم و با یک حرکت سریع و ضربهای (Snap-Action) کنتاکتها را جابجا میکند که از جرقه جلوگیری کرده و اطمینان بالایی ایجاد میکند، در حالی که سوئیچ معمولی به سرعت عمل کاربر وابسته است.
- چه عواملی بر انتخاب نوع میکروسوئیچ هستند؟
مهم ترین عوامل شامل میزان ولتاژ و جریان مدار، نیروی در دسترس برای فعال سازی، شکل و جهت حرکت جسم فعالکننده (که نوع اهرم را تعیین میکند) و شرایط محیطی مانند وجود رطوبت یا گرد و غبار است.
- طول عمر یک میکروسوئیچ چقدر است؟
طول عمر این قطعات به صورت تعداد سیکل کاری (یک بار فشردن و رها کردن) بیان میشود و بسته به کیفیت ساخت، از چند صد هزار تا چندین میلیون سیکل متغیر است. مدل های صنعتی باکیفیت عمر بسیار بالایی دارند.
نتیجه گیری
میکروسوئیچ، با وجود ظاهر کوچک و سادهاش، یک قطعه مهندسیشده و بسیار پراهمیت در دنیای الکترونیک است. از تضمین ایمنی یک دستگاه صنعتی گرفته تا کنترل عملکردهای ساده در لوازم خانگی، این کلیدهای کوچک نقشی بزرگ بر عهده دارند. با درک صحیح عملکرد، شناخت انواع مختلف و توجه به نکات مهم هنگام خرید، میتوانید با اطمینان کامل، قطعهای را انتخاب کنید که دقیقا متناسب با نیاز شما باشد و برای سالها به درستی کار کند.
جم ترونیک، به عنوان یکی از بزرگترین ارائهدهندگان انواع ماژولها، سنسورها و قطعات الکترونیک در ایران، مفتخر است که مجموعهای کامل از انواع میکروسوئیچهای باکیفیت از برندهای معتبر را برای پروژههای صنعتی و شخصی شما فراهم کرده است.
