منبع تغذیه چیست و چگونه به دستگاههای الکترونیکی جان میبخشد؟
تا به حال فکر کردهاید انرژی لازم برای روشن شدن کامپیوتر، شارژ شدن موبایل یا کار کردن تلویزیون شما از کجا تامین میشود؟ پریز برق شهری ولتاژی دارد که برای این دستگاه های حساس به طور مستقیم قابل استفاده نیست. اینجاست که پاسخ سوال شما در یک قطعه به نام «پاور ساپلای» یا منبع تغذیه داده میشود. این مقاله دقیقا برای شما نوشته شده تا به زبان ساده و روان، شما را با این قطعه مهم آشنا کند.

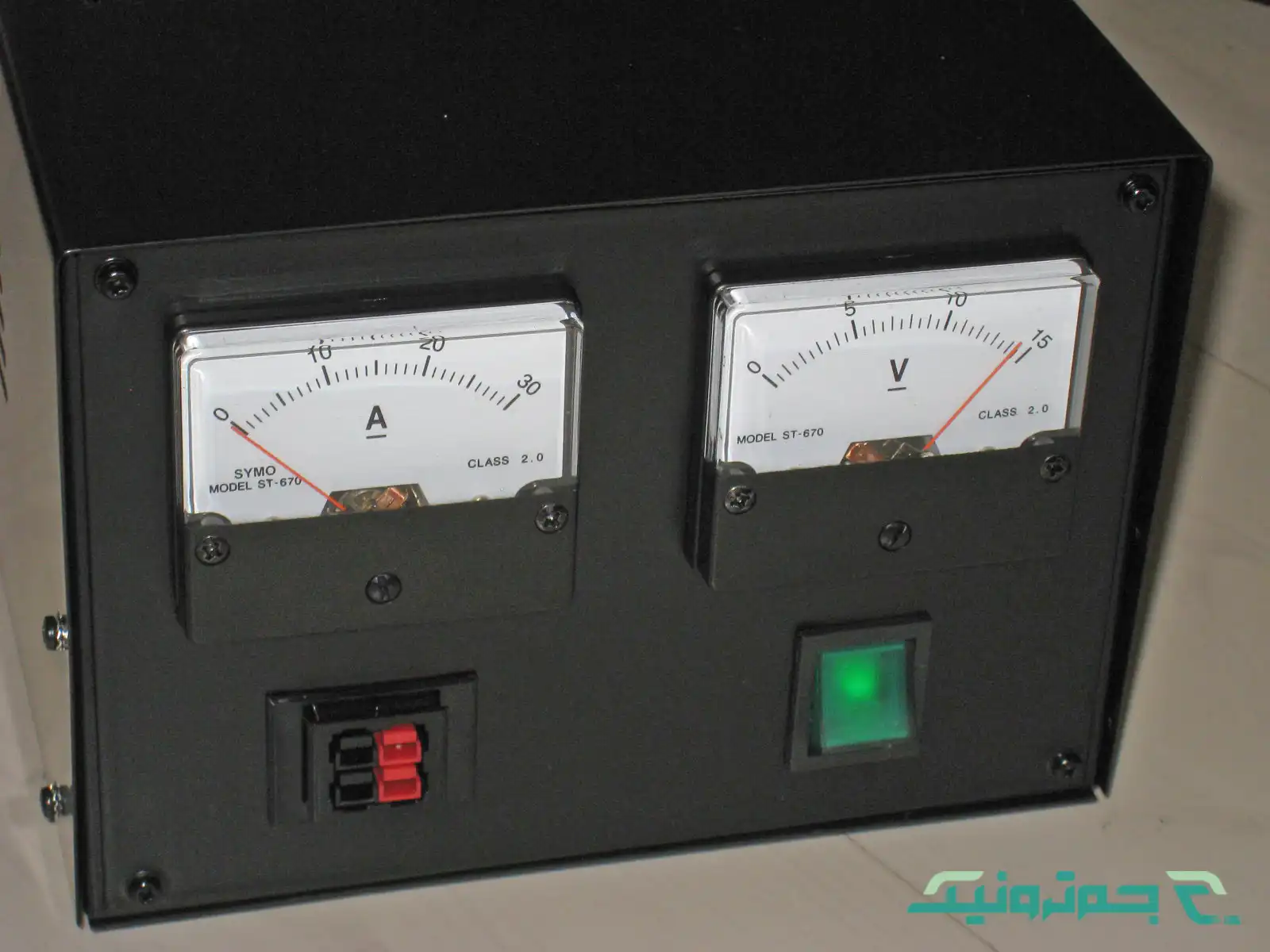

منبع تغذیه چیست؟
اگر بخواهیم خیلی ساده بگوییم، منبع تغذیه دستگاهی است که انرژی الکتریکی را از یک منبع (مانند پریز برق شهری) دریافت کرده و آن را به ولتاژ، جریان و فرکانس مناسب برای تغذیه یک بار یا مصرفکننده (مانند یک مدار الکترونیکی) تبدیل میکند. برق شهری دارای ولتاژ بالا و از نوع متناوب (AC) است، در حالی که بیشتر قطعات الکترونیکی به ولتاژ پایین و مستقیم (DC) نیاز دارند. وظیفه اصلی پاور ساپلای همین تبدیل است.
کاربرد منبع تغذیه در زندگی روزمره

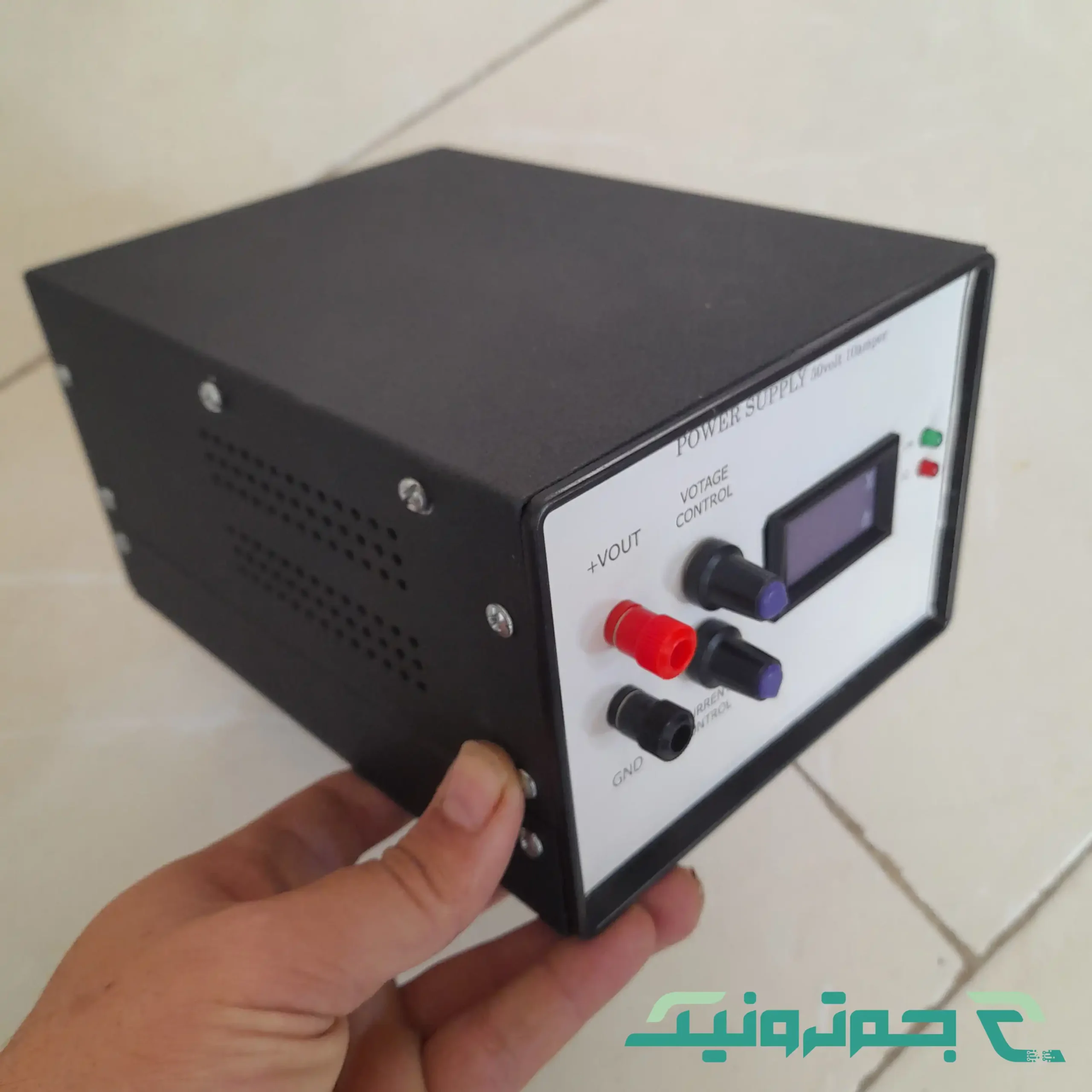

شاید متوجه نباشید، اما شما هر روز دهها بار از منابع تغذیه مختلف استفاده میکنید. از شارژر کوچک موبایلتان گرفته تا آداپتور لپتاپ و جعبه فلزی بزرگی که داخل کیس کامپیوترتان قرار دارد، همگی پاور ساپلای هستند. هر وسیله الکترونیکی که به پریز برق وصل میشود یا با باتری کار میکند، برای مدیریت و تبدیل انرژی به نوعی از منبع تغذیه بهره میبرد. بدون این قطعات، استفاده از تکنولوژی به شکل امروزی غیرممکن بود.
درک بهتر پاور ساپلای با مثال کامپیوتر

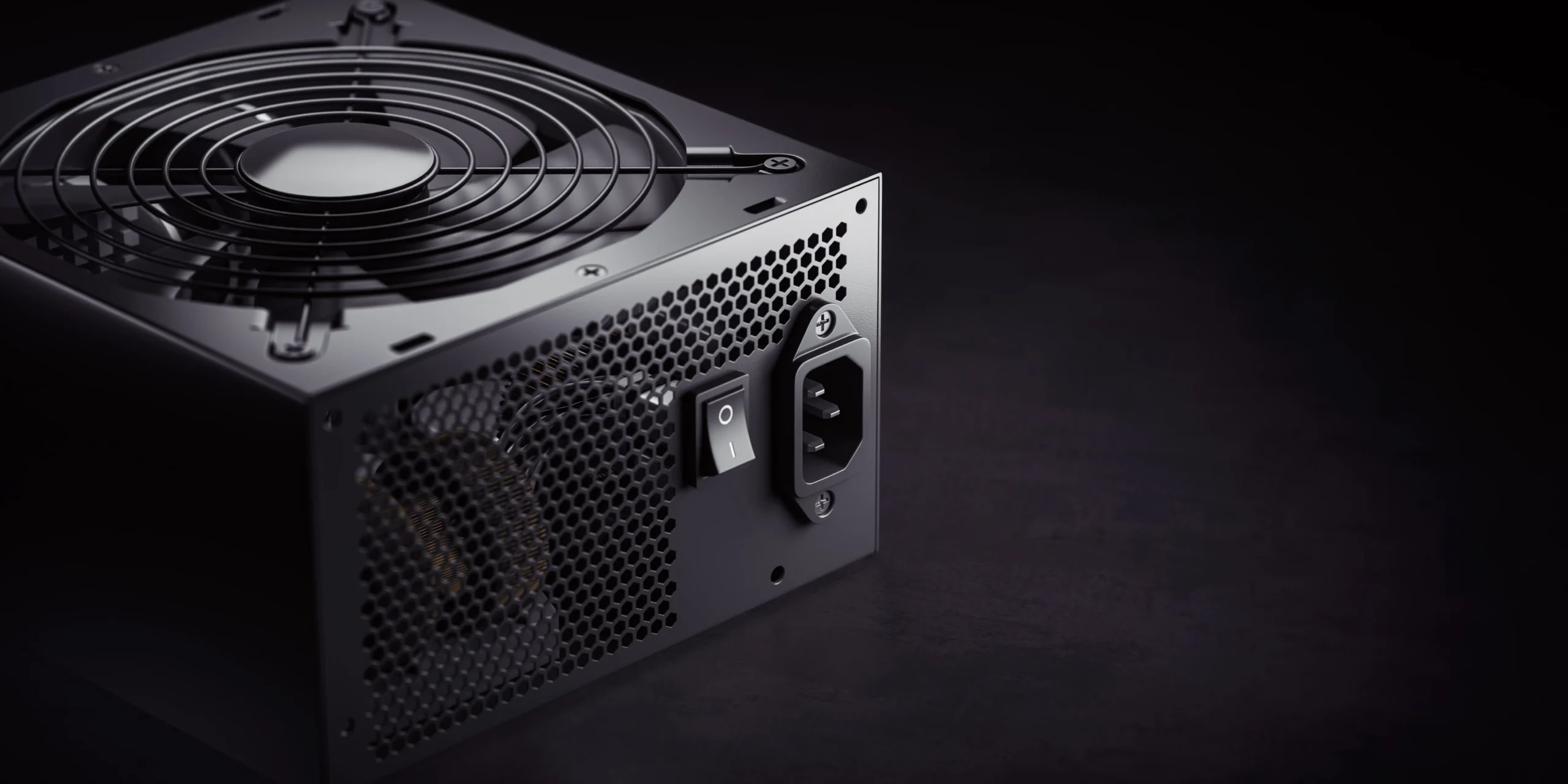

مشهورترین کاربرد منبع تغذیه، پاور ساپلای کامپیوترهای رومیزی است. این جعبه فلزی وظیفه دارد برق ۲۲۰ ولت شهری را به ولتاژهای مختلفی مانند ۱۲+، ۵+، ۳.۳+ و ۱۲- ولت DC تبدیل کند تا قطعاتی مثل پردازنده، کارت گرافیک، حافظه رم و هارد دیسک بتوانند به درستی کار کنند. کیفیت این قطعه به طور مستقیم بر پایداری و عمر سایر قطعات کامپیوتر تاثیرگذار است.
برای خرید پد نسوز با بهترین کیفیت و قیمت کلیک کنید.
نقش منابع تغذیه در تجهیزات پزشکی
در تجهیزات حساس پزشکی مانند دستگاه های مانیتورینگ قلب یا تجهیزات اتاق عمل، پایداری و دقت منبع تغذیه اهمیتی دوچندان دارد. کوچکترین نوسان یا نویز در ولتاژ خروجی میتواند منجر به خطای دستگاه و به خطر افتادن جان بیمار شود. به همین دلیل در این حوزه از منابع تغذیه بسیار با کیفیت و با استانداردهای حفاظتی بالا استفاده میشود که اطمینان از عملکرد صحیح دستگاه را تضمین میکند.
نحوه عملکرد منبع تغذیه به زبان ساده
فرآیند تبدیل برق در یک منبع تغذیه معمولا شامل چند مرحله اصلی است. ابتدا ولتاژ بالای AC ورودی توسط یک ترانسفورماتور به سطح ولتاژ پایینتری کاهش پیدا میکند. سپس این ولتاژ متناوب توسط یک مدار یکسوساز، که معمولا از دیودها تشکیل شده، به یک ولتاژ مستقیم تبدیل میشود. اما این ولتاژ هنوز دارای نوساناتی است که به آن ریپل میگویند.
تبدیل ولتاژ AC به DC
مرحله اول در قلب هر پاور ساپلای، تبدیل جریان متناوب (AC) به جریان مستقیم (DC) است. برق شهری به صورت سینوسی و با فرکانس ۵۰ یا ۶۰ هرتز دائما در حال تغییر جهت است، اما قطعات الکترونیکی به یک جریان با جهت ثابت نیاز دارند. مداری به نام «پل دیودی» این وظیفه را به خوبی انجام میدهد و شکل موج سینوسی را به یک سری پالس مثبت تبدیل میکند.
فرآیند فیلترینگ و رگولاسیون
ولتاژ به دست آمده از مرحله یکسوسازی هنوز صاف و پایدار نیست. در این مرحله، از خازنهای با ظرفیت بالا برای صاف کردن این نوسانات (ریپل) استفاده میشود. این خازنها در زمان اوج ولتاژ شارژ شده و در زمان افت ولتاژ، انرژی ذخیره شده خود را به مدار تزریق میکنند و یک ولتاژ DC تقریبا صاف ایجاد میکنند. در نهایت، یک مدار رگولاتور ولتاژ را روی یک عدد دقیق و ثابت (مثلا ۵ ولت) نگه میدارد، حتی اگر ولتاژ ورودی یا جریان مصرفی تغییر کند.
اجزای اصلی یک پاور ساپلای استاندارد
یک منبع تغذیه از قطعات مختلفی تشکیل شده که هرکدام وظیفه مشخصی دارند. شناخت این اجزا به ما کمک میکند تا بهتر بفهمیم منبع تغذیه چیست و چگونه کار میکند. مهمترین این قطعات عبارتند از:
- ترانسفورماتور (Transformer): ولتاژ ورودی را کاهش یا افزایش میدهد.
- یکسوساز (Rectifier): جریان AC را به DC تبدیل میکند (معمولا یک پل دیودی).
- فیلتر (Filter): نوسانات یا ریپل را از ولتاژ DC حذف میکند (معمولا خازن).
- رگولاتور (Regulator): ولتاژ خروجی را روی یک مقدار ثابت و پایدار نگه میدارد.
- مدارهای حفاظتی: از دستگاه در برابر اتصال کوتاه، اضافه بار و ولتاژ بیش از حد محافظت میکند.
انواع منبع تغذیه و تفاوت های آنها
منابع تغذیه را میتوان بر اساس تکنولوژی ساخت به دو دسته اصلی تقسیم کرد: خطی و سوئیچینگ. هر کدام از این مدلها دارای مزایا و معایب خاص خود هستند و بسته به کاربرد، یکی بر دیگری برتری دارد. انتخاب نوع مناسب به عواملی مانند راندمان، هزینه، اندازه و میزان نویز خروجی بستگی دارد.

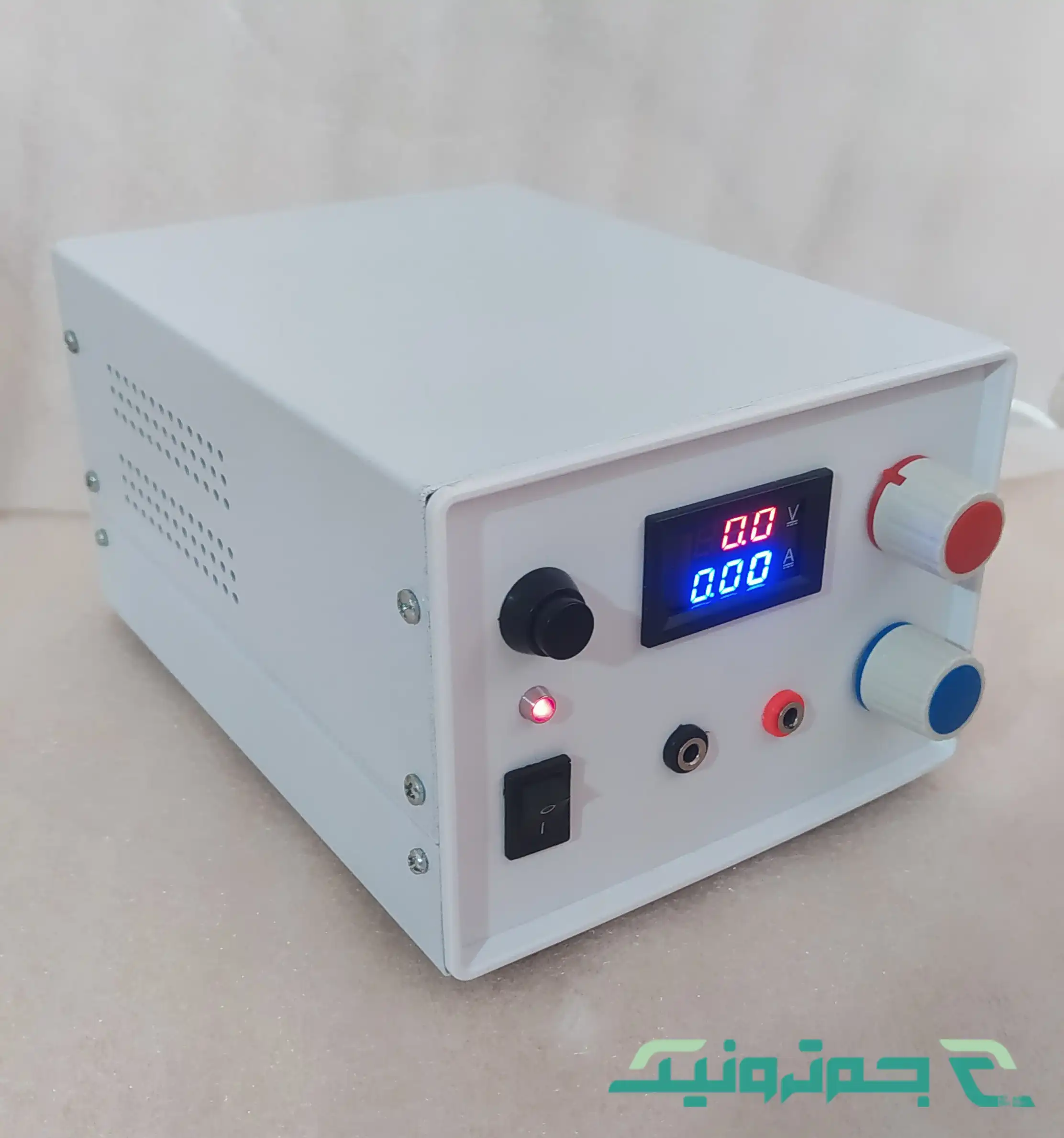

منبع تغذیه خطی (Linear)
این نوع از منابع تغذیه ساختار سادهتری دارند و با استفاده از یک ترانسفورماتور بزرگ و سنگین ولتاژ را کاهش داده و سپس با یک رگولاتور خطی آن را تثبیت میکنند. بزرگترین مزیت آنها، نویز و ریپل بسیار کم در خروجی است که آنها را برای کاربردهای صوتی حساس و تجهیزات آزمایشگاهی ایدهآل میکند. اما راندمان پایینی دارند و گرمای زیادی تولید میکنند.
منبع تغذیه سوئیچینگ (Switching)
امروزه بیشتر منابع تغذیه از نوع سوئیچینگ هستند. این مدلها به جای ترانسفورماتورهای بزرگ، از یک مدار الکترونیکی برای کلیدزنی (سوئیچ کردن) ولتاژ با فرکانس بسیار بالا استفاده میکنند. این کار به آنها اجازه میدهد تا ابعاد بسیار کوچکتر، وزن کمتر و راندمان بسیار بالاتری (معمولا بالای ۸۰٪) داشته باشند. شارژر موبایل و پاور کامپیوتر شما نمونههایی از انواع منبع تغذیه سوئیچینگ هستند.

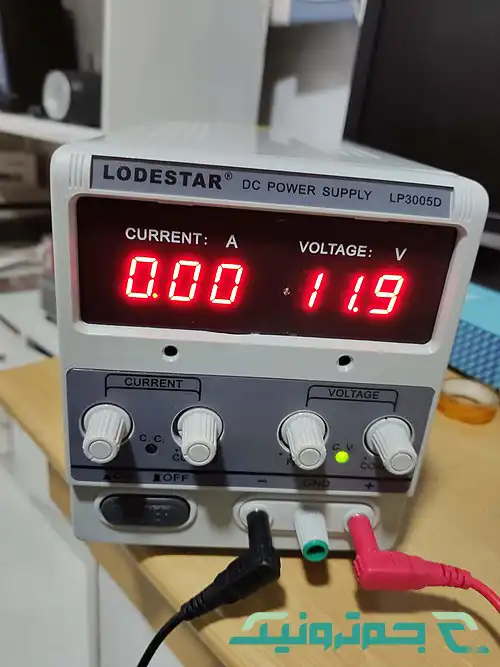

معرفی منبع تغذیه DC
وقتی صحبت از منبع تغذیه DC چیست میشود، منظور دستگاهی است که خروجی آن یک ولتاژ مستقیم و ثابت است. تقریبا تمام منابع تغذیهای که در لوازم الکترونیکی مصرفی استفاده میشوند از این نوع هستند. یک منبع تغذیه DC میتواند ورودی AC (از برق شهر) یا ورودی DC (از یک باتری دیگر) داشته باشد و آن را به ولتاژ DC مورد نیاز مدار تبدیل کند.
منبع تغذیه AC و کاربردهای خاص آن
هرچند کمتر رایج هستند، اما منابع تغذیه AC نیز وجود دارند. این دستگاهها یک ولتاژ AC را به ولتاژ AC دیگری تبدیل میکنند. برای مثال، یک ترانسفورماتور ساده که ولتاژ ۲۲۰ ولت را به ۱۱۰ ولت تبدیل میکند، یک نوع منبع تغذیه AC است. این منابع بیشتر در کاربردهای صنعتی یا برای تطبیق دستگاههای ساخته شده برای مناطق مختلف جغرافیایی استفاده میشوند.
مقایسه منابع تغذیه خطی و سوئیچینگ
|
ویژگی |
منبع تغذیه خطی (Linear) |
منبع تغذیه سوئیچینگ (Switching) |
|
راندمان |
پایین (معمولا ۳۰٪ تا ۶۰٪) |
بالا (معمولا ۸۰٪ تا ۹۵٪) |
|
اندازه و وزن |
بزرگ و سنگین |
کوچک و سبک |
|
پیچیدگی مدار |
ساده |
پیچیده |
|
نویز و ریپل خروجی |
بسیار کم |
بیشتر (نیازمند فیلترینگ قوی) |
|
تولید گرما |
زیاد |
کم |
|
هزینه |
برای توانهای پایین، ارزانتر |
برای توانهای بالا، ارزانتر |
|
کاربرد معمول |
تجهیزات صوتی، آزمایشگاهی |
کامپیوتر، موبایل، لوازم خانگی |
موارد مهم در انتخاب یک منبع تغذیه مناسب
انتخاب یک پاور ساپلای مناسب تنها به دانستن اینکه منبع تغذیه چیست خلاصه نمیشود. باید به مشخصات فنی آن نیز دقت کرد. یک انتخاب اشتباه میتواند به دستگاه شما آسیب بزند یا باعث عملکرد ناپایدار آن شود. پس قبل از خرید، حتما این موارد را بررسی کنید.
بیشتر بدانید: سروو موتور چیست؟
توجه به ولتاژ و جریان خروجی
مهمترین مشخصه، ولتاژ (بر حسب ولت) و حداکثر جریان (بر حسب آمپر) خروجی است. ولتاژ منبع تغذیه باید دقیقا با ولتاژ مورد نیاز دستگاه شما یکی باشد. جریان آن نیز باید مساوی یا بیشتر از جریان مصرفی دستگاه باشد. استفاده از منبع تغذیه با جریان کمتر باعث آسیب به پاور ساپلای و عملکرد نادرست دستگاه میشود.
اهمیت راندمان و اتلاف حرارت
راندمان نشان میدهد که چه درصدی از انرژی ورودی به انرژی قابل استفاده در خروجی تبدیل میشود و مابقی به صورت گرما تلف میشود. راندمان بالاتر به معنای تولید گرمای کمتر، مصرف برق پایینتر و عمر طولانیتر برای قطعه است. منابع تغذیه با استاندارد 80 Plus دارای راندمان تضمین شده و بالایی هستند.
بررسی دقیق ریپل و نویز خروجی
ریپل (Ripple) به نوسانات کوچک باقیمانده در ولتاژ خروجی DC گفته میشود. هرچه مقدار ریپل کمتر باشد، ولتاژ خروجی صاف تر و با کیفیت تر است. در مدارهای حساس مانند سیستمهای صوتی یا تجهیزات اندازه گیری دقیق، ریپل پایین یک مشخصه بسیار مهم برای جلوگیری از ایجاد نویز یا خطا در عملکرد است.
جدول مشخصات فنی پاور ساپلایهای رایج
|
نوع دستگاه |
ولتاژ خروجی معمول (V) | جریان خروجی معمول (A) |
نوع کانکتور |
|
شارژر موبایل (USB-C) |
۵، ۹، ۱۲، ۲۰ | ۱ تا ۵ |
USB Type-C |
|
آداپتور لپتاپ |
۱۹ تا ۲۰ | ۳ تا ۶.۵ |
کانکتور استوانهای |
|
پاور ساپلای کامپیوتر |
۳.۳+، ۵+، ۱۲+ | ۱۰ تا ۱۰۰ |
ATX 24-Pin, Molex, SATA |
|
منبع تغذیه نوار LED |
۱۲ یا ۲۴ | ۱ تا ۳۰ |
ترمینال پیچی |
خلاصه و جمع بندی
در این مقاله تلاش کردیم به این سوال پاسخ دهیم که منبع تغذیه چیست. دیدیم که پاور ساپلای یک مبدل انرژی است که برق ورودی را به ولتاژ و جریان مناسب برای دستگاههای الکترونیکی تبدیل میکند. با اجزا، نحوه عملکرد و انواع آن (خطی و سوئیچینگ) آشنا شدیم و موارد مهم در انتخاب یک مدل مناسب را بررسی کردیم. به طور خلاصه، منبع تغذیه یکی از حیاتی ترین قطعات در هر وسیله الکترونیکی است که سلامت و پایداری کل سیستم به عملکرد صحیح آن وابسته است.
سوالات رایج شما
- تفاوت اصلی بین منبع تغذیه خطی و سوئیچینگ چیست؟
تفاوت اصلی در روش تبدیل ولتاژ است. مدل خطی از یک ترانسفورماتور بزرگ برای کاهش ولتاژ استفاده میکند که راندمان پایین و ابعاد بزرگی دارد اما نویز خروجی آن کم است. مدل سوئیچینگ از کلیدزنی با فرکانس بالا استفاده میکند که باعث راندمان بالا، ابعاد کوچک و وزن سبک میشود.
- راندمان در یک پاور ساپلای به چه معناست؟
راندمان نسبت توان خروجی به توان ورودی است که به صورت درصد بیان میشود. برای مثال، راندمان ۸۵٪ یعنی ۸۵ درصد از برق ورودی به خروجی مفید تبدیل شده و ۱۵ درصد آن به صورت گرما تلف شده است.
- ریپل (Ripple) در خروجی منبع تغذیه چیست و چرا باید کم باشد؟
ریپل به نوسانات کوچک ولتاژ در خروجی DC گفته میشود. این نوسانات ناخواسته هستند و میتوانند در مدارهای حساس (مثل صوتی) ایجاد نویز کنند یا باعث عملکرد نادرست مدارهای دیجیتال شوند. به همین دلیل هرچه کمتر باشد، بهتر است.
- آیا منبع تغذیه لپتاپ یک نوع پاور ساپلای سوئیچینگ است؟
بله، تقریبا تمام آداپتورهای لپتاپ امروزی از نوع سوئیچینگ هستند. به همین دلیل است که نسبت به توانی که ارائه میدهند، بسیار سبک و کوچک هستند.
- چگونه میتوانم عمر منبع تغذیه خود را افزایش دهم؟
از اتصال آن به پریزهای برق ناپایدار خود داری کنید، آن را در مکانی با تهویه هوای مناسب قرار دهید تا خنک بماند و از کشیدن جریانی بیشتر از حد توان آن خودداری کنید.
- آیا استفاده از منبع تغذیه با توان بالاتر برای یک دستگاه ضرر دارد؟
خیر. دستگاه فقط به اندازه نیاز خود جریان میکشد. استفاده از یک منبع تغذیه با توان (آمپر) بالاتر مشکلی ایجاد نمیکند و حتی بهتر است، چون به پاور ساپلای فشار کمتری وارد میشود. اما ولتاژ باید دقیقا یکی باشد.
