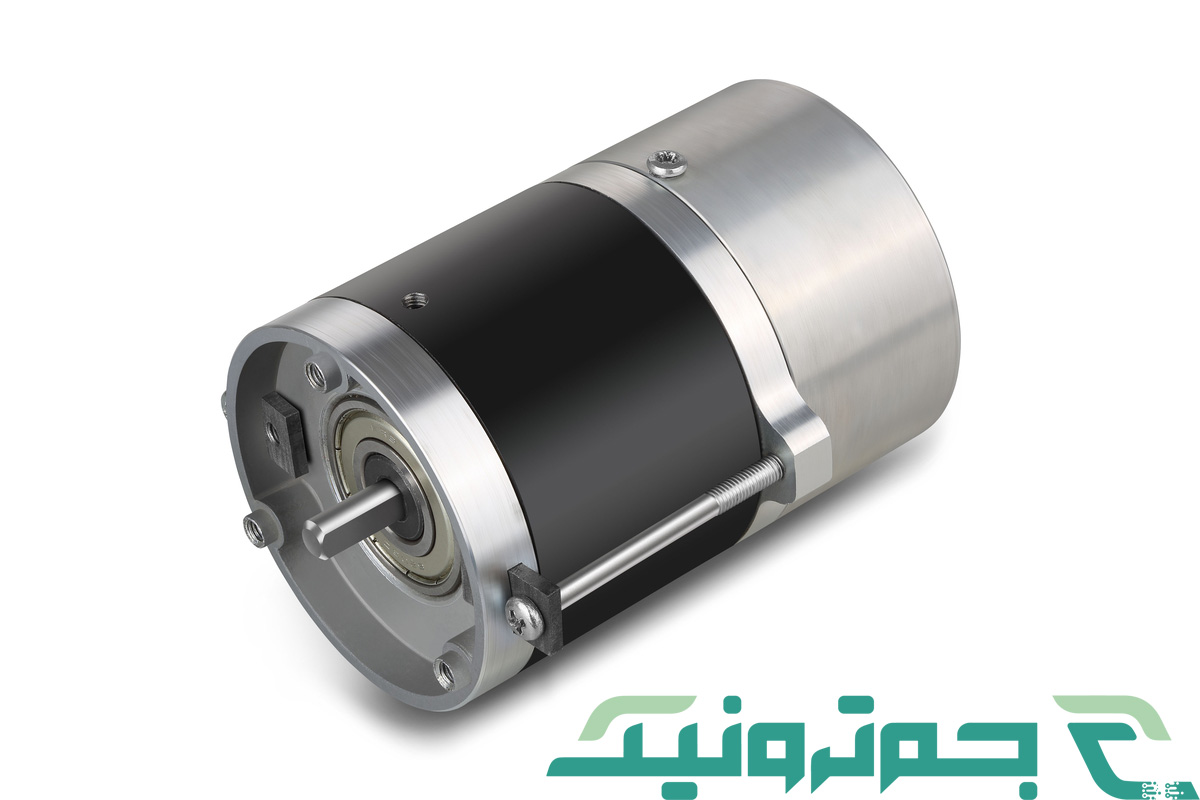

موتور DC چیست و چگونه دنیای ما را به حرکت در میآورد؟
شاید برای شما هم این سوال پیش آمده باشد که موتور dc چیست و چه چیزی باعث میشود این قطعه کوچک در بسیاری از وسایل، از اسباببازیهای کنترلی گرفته تا رباتهای صنعتی، پیدا شود؟ به زبان ساده، موتور جریان مستقیم یا DC، دستگاهی است که انرژی الکتریکی (از یک باتری یا منبع تغذیه DC) را به انرژی مکانیکی چرخشی تبدیل میکند. این وسیله به دلیل کنترل پذیری بالا و ساختار قابل فهم، یکی از پرکاربردترین قطعات در دنیای الکترونیک است. در این نوشته، ما به شکلی عمیق اما ساده، به بررسی این قطعه میپردازیم و نشان میدهیم موتور DC چگونه کار میکند، از چه اجزایی تشکیل شده و چه انواعی دارد.

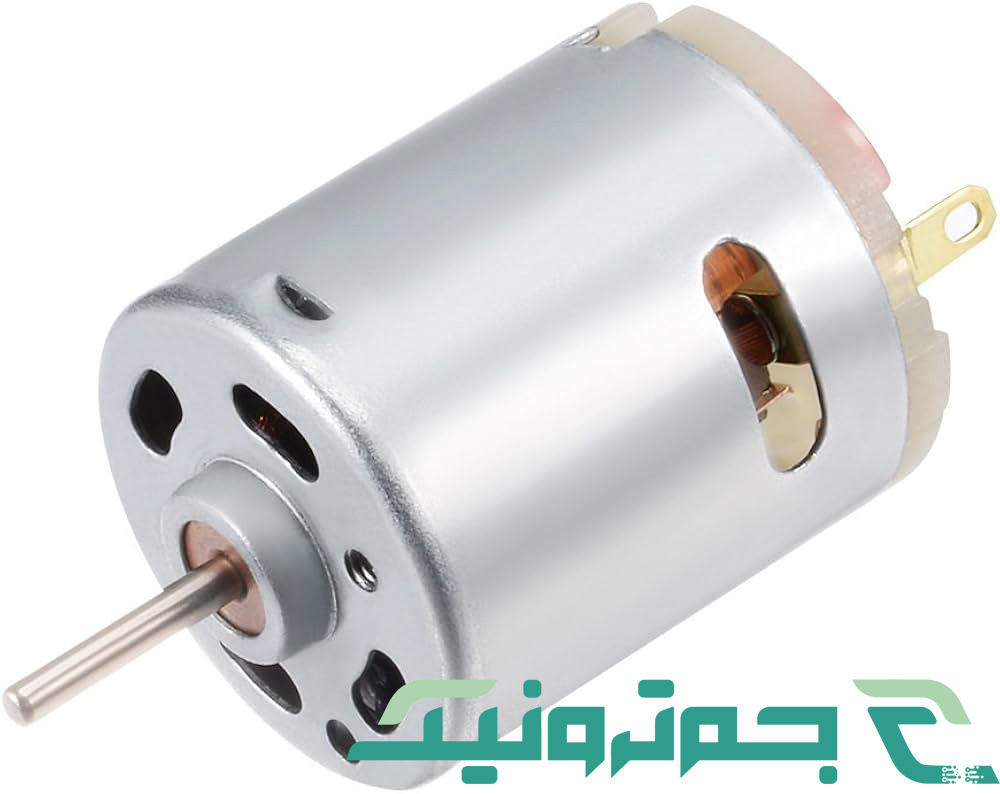

موتور DC چگونه کار میکند
اساس کار یک موتور DC بر یک اصل بنیادی فیزیک استوار است: نیروهای مغناطیسی. وقتی جریانی از یک سیم عبور میکند، یک میدان مغناطیسی دور آن سیم ایجاد میشود. حالا تصور کنید این سیم را به شکل یک حلقه درآورده و آن را داخل یک میدان مغناطیسی قویتر (که توسط یک آهنربای ثابت ایجاد شده) قرار دهیم. در این حالت، دو میدان مغناطیسی با هم برهمکنش دارند. قطبهای همنام یکدیگر را دفع و قطبهای غیرهمنام یکدیگر را جذب میکنند. همین نیروی ساده دافعه و جاذبه، باعث میشود حلقهی سیم شروع به چرخیدن کند تا به یک وضعیت پایدار برسد.
اما راز چرخش مداوم در چیست؟ اگر جهت جریان در حلقه سیم به طور مداوم عوض نشود، حلقه پس از یک نیمدور میایستد. اینجا است که یک مکانیزم هوشمندانه وارد عمل میشود تا جهت جریان را در لحظه مناسب برعکس کرده و نیروی چرخشی را پایدار نگه دارد. این فرآیند ساده، پایه و اساس کار تمام موتورهای DC است و نشان میدهد که چطور میتوان از جریان مستقیم، حرکتی بیپایان ساخت. در ادامه به شکلی دقیقتر به این مکانیزم و اجزای موتور DC خواهیم پرداخت.

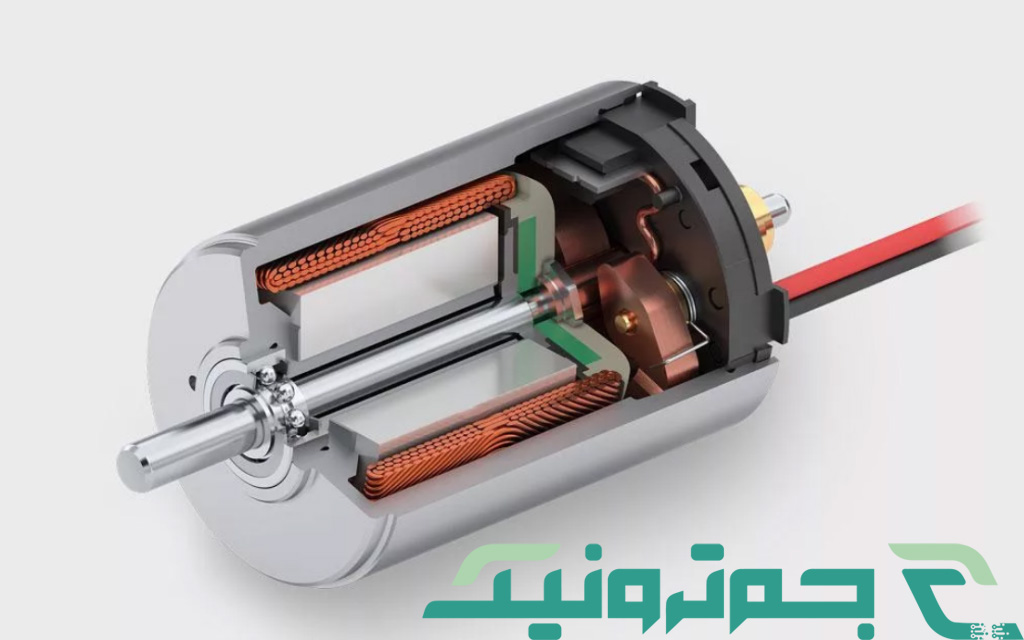

انواع موتور دی سی
موتورهای DC یک خانواده بزرگ را تشکیل میدهند و بر اساس ساختار و نحوه تامین میدان مغناطیسی، به دستههای مختلفی تقسیم میشوند. شناخت این دستهها به ما کمک میکند تا برای هر کاربرد موتور DC، بهترین گزینه را انتخاب کنیم. به طور کلی دو دستهبندی اصلی برای آنها وجود دارد.
دسته بندی بر اساس ساختار داخلی
یکی از مهمترین تفاوتها در انواع موتور دی سی، وجود یا عدم وجود قطعهای به نام جاروبک (Brush) است.
- موتور DC جاروبکدار (Brushed): اینها مدلهای سنتی و رایجتر هستند. در این موتورها، قطعاتی فیزیکی به نام جاروبک وظیفه انتقال جریان به بخش چرخان موتور را دارند. این ساختار ساده است اما به دلیل اصطکاک فیزیکی، جاروبکها به مرور زمان فرسوده میشوند و نیاز به نگهداری دارند.

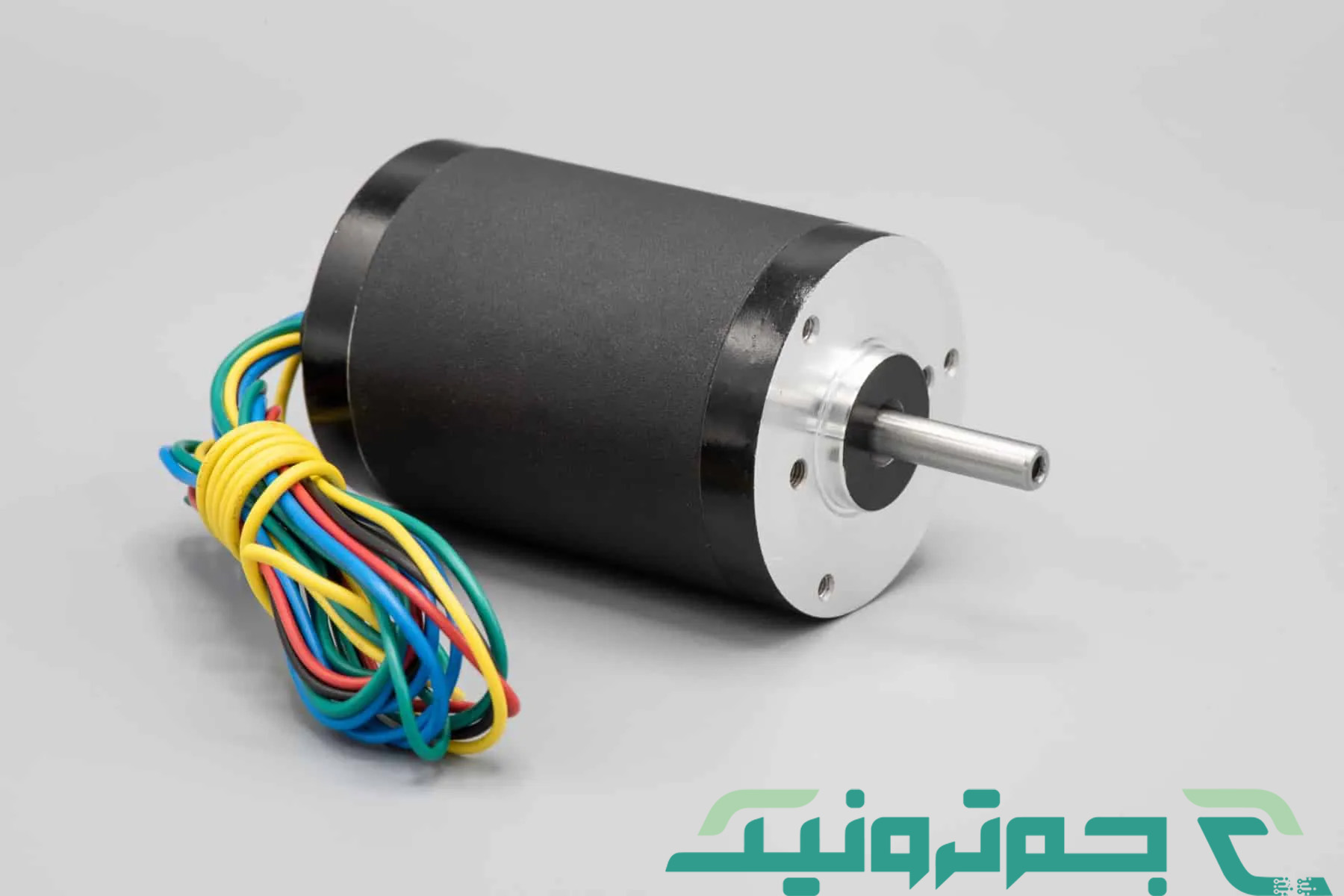

- موتور DC بدون جاروبک (Brushless – BLDC): این مدلها مدرنتر هستند و جاروبک فیزیکی را با یک کنترلر الکترونیکی جایگزین کردهاند. نبود اصطکاک فیزیکی باعث میشود عمر بسیار طولانیتری داشته باشند، صدای کمتری تولید کنند و بازدهی بالاتری ارائه دهند. قیمت آنها معمولا بیشتر است اما برای کاربردهای دقیق و طولانیمدت، انتخاب بهتری محسوب میشوند.
برای خرید و قیمت استپ موتور با بهترین کیفیت مجود کلیک کنید.
دسته بندی بر اساس سیم پیچ میدان
در موتورهای جاروبکدار، نحوه اتصال سیمپیچ میدان (در استاتور) به سیمپیچ آرمیچر (در روتور) باعث ایجاد انواع مختلفی با مشخصات گشتاور و سرعت متفاوت میشود.
|
نوع موتور |
مشخصه اصلی | گشتاور راهاندازی |
کنترل سرعت |
|
آهنربای دائم |
استاتور یک آهنربای دائمی است | خوب |
خوب |
|
سری (Series) |
سیمپیچ میدان و آرمیچر سری هستند | بسیار بالا |
ضعیف |
|
شنت (Shunt) |
سیمپیچ میدان و آرمیچر موازی هستند | متوسط |
عالی |
| کمپوند (Compound) |
ترکیبی از ساختار سری و شنت است |
بالا |
خوب |
اجزای موتور DC
برای اینکه بدانیم موتور dc چیست و چطور کار میکند، باید با قطعات تشکیلدهنده آن آشنا شویم. هر موتور DC، صرف نظر از نوع آن، از چند بخش اصلی تشکیل شده است که هماهنگی آنها با یکدیگر، انرژی الکتریکی را به حرکت تبدیل میکند. این اجزا مانند اعضای یک گروه هستند که هرکدام وظیفه مشخصی را برای رسیدن به یک هدف مشترک انجام میدهند.
درک وظیفه هرکدام از اجزای موتور DC به ما کمک میکند تا دلیل بسیاری از رفتارها یا مشکلات احتمالی موتور را بهتر بفهمیم. برای مثال، فرسودگی جاروبکها یکی از شایعترین دلایل از کار افتادن موتورهای DC جاروبکدار است.
|
جزء موتور |
وظیفه اصلی |
توضیحات |
|
استاتور (Stator) |
ایجاد میدان مغناطیسی ثابت |
بخش ثابت و بیرونی موتور است. این میدان یا توسط آهنربای دائمی یا توسط یک سیمپیچ الکترومغناطیسی تولید میشود. |
|
روتور (Rotor) |
چرخش و تولید گشتاور |
بخش متحرک و مرکزی موتور که به آن آرمیچر نیز میگویند. از یک هسته آهنی و سیمپیچهایی تشکیل شده است. |
|
کموتاتور (Commutator) |
معکوس کردن جهت جریان |
یک کلید چرخشی است که به انتهای محور روتور متصل است و وظیفه حیاتی تعویض جهت جریان در سیمپیچ آرمیچر را دارد. |
| جاروبکها (Brushes) | انتقال جریان الکتریکی | قطعاتی ثابت (معمولا از جنس گرافیت) که با کموتاتور در تماس هستند و جریان را از منبع تغذیه به روتور منتقل میکنند. |
نحوه کار موتور DC
حالا که با اجزای اصلی آشنا شدیم، میتوانیم فرآیند کار موتور را به صورت گام به گام دنبال کنیم. سوال موتور DC چگونه کار میکند با درک این مراحل به طور کامل پاسخ داده میشود. این فرآیند یک چرخه تکرارشونده از تبدیل انرژی و نیروهای مغناطیسی است که به زیبایی در کنار هم قرار گرفتهاند.
- برقراری جریان: منبع تغذیه DC (مثلا یک باتری) به پایانههای موتور متصل میشود.
- انتقال به روتور: جریان الکتریکی از طریق جاروبکها به تیغههای کموتاتور میرسد.
- ایجاد آهنربای الکتریکی: کموتاتور جریان را به سیمپیچ آرمیچر (روتور) هدایت میکند. عبور جریان از این سیمپیچ، روتور را به یک آهنربای الکتریکی تبدیل میکند.
- شروع حرکت: این آهنربای الکتریکی جدید، درون میدان مغناطیسی استاتور قرار دارد. بر اساس قانون دست چپ فلمینگ، نیروی دافعه و جاذبه بین قطبهای روتور و استاتور، نیرویی به سیمپیچ وارد کرده و باعث چرخش روتور میشود.
- عملکرد کموتاتور: با هر نیمدور چرخش روتور، جاروبکها با تیغه بعدی کموتاتور تماس پیدا میکنند. این کار باعث میشود جهت جریان ورودی به سیمپیچ آرمیچر برعکس شود.
- ادامه چرخش: با برعکس شدن جریان، قطبهای آهنربای الکتریکی روتور نیز جابجا میشوند. این تغییر قطبیت باعث میشود نیروی دافعه و جاذبه همچنان روتور را در همان جهت قبلی هل دهد و چرخش متوقف نشود. این چرخه به طور مداوم و با سرعت بالا تکرار میشود و حرکت دورانی را ایجاد میکند.
بیشتر بدانید: لنت برق چیست
جمع بندی
با بررسی موارد گفته شده، اکنون تصویر روشنی از این سوال داریم که موتور dc چیست. این قطعه یک مبدل انرژی است که با استفاده از اصول ساده مغناطیسی، جریان مستقیم را به حرکت دورانی تبدیل میکند. از اجزای ثابتی مانند استاتور و اجزای پویایی مانند روتور و کموتاتور تشکیل شده و هماهنگی این بخشها باعث کارکرد آن میشود. تنوع در ساختار، از مدلهای جاروبکدار گرفته تا بدون جاروبک، و همچنین دستهبندیهای مختلفی مانند سری و شنت، باعث شده تا کاربرد موتور DC بسیار گسترده باشد و بتوان از آن در هزاران دستگاه مختلف، از پروژههای کوچک دانشآموزی تا ماشینآلات بزرگ صنعتی، استفاده کرد.
سوالات متداول
- اصلیترین کاربرد موتور DC در کجاست؟
موتورهای DC به دلیل کنترلپذیری خوب در سرعت و گشتاور، در دستگاههایی که نیاز به حرکت دقیق دارند مانند رباتیک، ماشینهای کنترلی، ابزارهای برقی شارژی و تجهیزات اتوماسیون صنعتی استفاده فراوانی دارند.
- آیا میتوان یک موتور DC را با برق AC روشن کرد؟
خیر، یک موتور DC استاندارد برای کار با جریان مستقیم طراحی شده است. اتصال مستقیم آن به برق متناوب (AC) یا باعث کار نکردن آن شده یا به سرعت به سیمپیچهای آن آسیب جدی وارد میکند.
- تفاوت اصلی موتور جاروبکدار و بدون جاروبک چیست؟
تفاوت اصلی در نحوه انتقال جریان به روتور است. در نوع جاروبکدار، تماس فیزیکی وجود دارد که باعث استهلاک میشود. در نوع بدون جاروبک، این فرآیند به صورت الکترونیکی و بدون تماس فیزیکی انجام میشود که عمر و بازدهی را بالا میبرد.
