منبع تغذیه سوئیچینگ چیست و چگونه کار میکند؟
شاید برای شما هم پیش آمده باشد که ببینید آداپتورهای قدیمی سنگین و داغ میشدند، اما شارژرهای امروزی بسیار سبک و خنک هستند. پاسخ این تفاوت در فناوری به کار رفته در آنها نهفته است. اگر دقیقا میخواهید بدانید منبع تغذیه سوئیچینگ چیست باید بگوییم که این دستگاه یک مبدل الکترونیکی است که با استفاده از سوئیچزنی فرکانس بالا، ولتاژ ورودی را با کمترین اتلاف انرژی به ولتاژ دلخواه خروجی تبدیل میکند. برخلاف منابع تغذیه خطی که انرژی زیادی را به صورت گرما هدر میدهند، این منابع بازدهی بسیار بالایی دارند. در این نوشتار قصد داریم به صورت تخصصی اما به زبان ساده، ساختار، عملکرد و انواع این منابع تغذیه را بررسی کنیم تا شما بتوانید بهترین انتخاب را برای پروژههای خود داشته باشید. پاسخ تمام سوالات فنی شما درباره این قطعه مهم همینجا است.

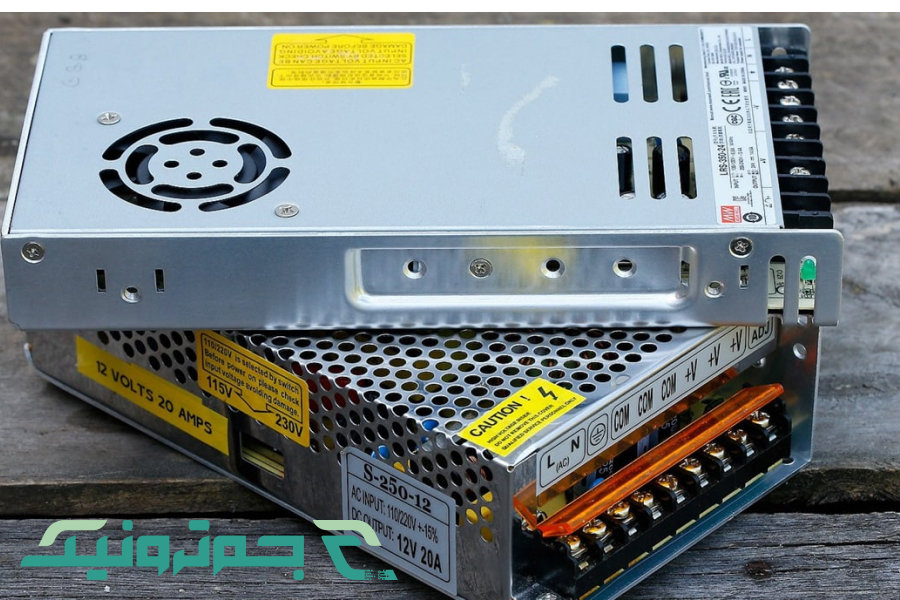

منبع تغذیه سوئیچینگ چیست؟
برای درک عمیق این موضوع که منبع تغذیه سوئیچینگ چیست ابتدا باید نگاهی به ساختار مدیریت انرژی در مدارها بیندازیم. منبع تغذیه سوئیچینگ یا همان SMPS (Switched-Mode Power Supply) نوعی منبع تغذیه است که از یک رگولاتور سوئیچینگ برای تبدیل توان الکتریکی به سطح ولتاژ دیگر با بازدهی بالا استفاده میکند. در این سیستم، ترانزیستورها مانند کلیدهای بسیار سریع عمل میکنند و مدام قطع و وصل میشوند. این عمل باعث میشود که ترانزیستور زمان بسیار کمی در حالت فعال (که مقاومت دارد) باقی بماند و در نتیجه اتلاف انرژی به حداقل برسد.
در پاسخ به سوال پاور سوئیچینگ چیست باید گفت که این تجهیزات برخلاف منابع تغذیه خطی که ولتاژ اضافی را میسوزانند و به گرما تبدیل میکنند، انرژی را بستههای کوچک تقسیم کرده و سپس با استفاده از خازنها و سلفها، آن را صاف و قابل استفاده میکنند. این روش باعث میشود راندمان کاری گاهی تا بالای ۹۰ درصد برسد. همین موضوع باعث شده تا در تمام وسایل الکترونیکی مدرن که نیاز به وزن کم و کارایی بالا دارند، از این تکنولوژی استفاده شود.
یکی از ویژگیهای بارز این منابع، توانایی کار با دامنه وسیعی از ولتاژهای ورودی است. یعنی یک منبع تغذیه سوئیچینگ چیست که بتواند هم با برق ۱۱۰ ولت و هم با برق ۲۲۰ ولت بدون نیاز به تغییر دستی کار کند. این مسئله در صادرات محصولات الکترونیکی بسیار مهم است. همچنین اندازه فیزیکی ترانسفورماتور در این منابع به دلیل فرکانس کاری بالا (چندین کیلوهرتز) بسیار کوچکتر از ترانسهای معمولی برق شهر (۵۰ هرتز) است که منجر به کاهش چشمگیر وزن و ابعاد دستگاه میشود.
همچنین برای خرید محافظ برق با قیمت مناسب کلیک کنید.
کاربرد منبع تغذیه سوئیچینگ

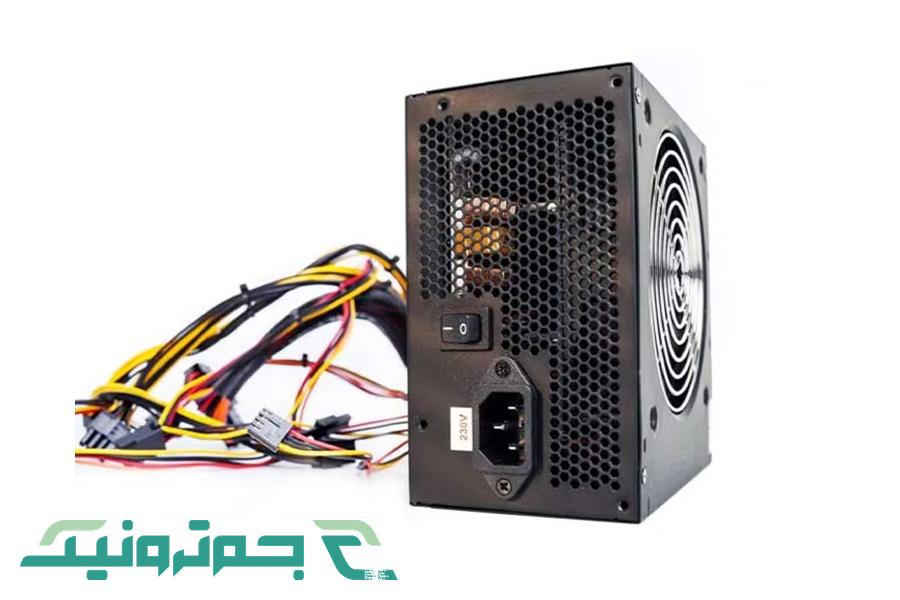

امروزه کاربرد پاور سوئیچینگ آنقدر گسترده شده است که تقریبا در هر وسیله الکترونیکی که در اطراف خود میبینید، یکی از آنها وجود دارد. از آنجایی که این منابع میتوانند جریانهای بالا را با تولید گرمای کم مدیریت کنند، در صنایع مختلف جایگاه ویژهای پیدا کردهاند. یکی از اصلیترین موارد استفاده، در کامپیوترها و سرورها است. پاور کیس کامپیوتر یک نمونه کلاسیک از این فناوری است که ولتاژهای مختلف (۳.۳، ۵ و ۱۲ ولت) را برای قطعات مختلف فراهم میکند.
علاوه بر لوازم خانگی مانند تلویزیونهای LED و شارژرهای موبایل که همگی از این فناوری بهره میبرند، کاربرد منبع تغذیه سوئیچینگ در صنعت نیز بسیار پررنگ است. در تابلوهای برق صنعتی، سیستمهای اتوماسیون و دستگاههای CNC که نیاز به ولتاژ DC پایدار و دقیق دارند، از مدلهای ریلی یا کفخواب این منابع استفاده میشود. پایداری خروجی در برابر نوسانات ورودی باعث میشود که تجهیزات حساس صنعتی نظیر PLCها آسیب نبینند.
در لیست زیر به برخی از مهمترین موارد استفاده اشاره شده است:
- تجهیزات پزشکی: دستگاههای تصویربرداری و مانیتورینگ که نیاز به ایزولاسیون و دقت بالا دارند.
- سیستمهای امنیتی: دوربینهای مداربسته که نیازمند ولتاژ ۱۲ ولت پایدار در طول کابلکشیهای طولانی هستند.
- روشنایی مدرن: درایورهای LED که جریان ثابت را برای جلوگیری از سوسو زدن نور تامین میکنند.
- تجهیزات مخابراتی: دکلها و رکهای سرور که نیاز به قابلیت اطمینان بالا دارند.
بیشتر بخوانید: برق فشار قوی چیست؟

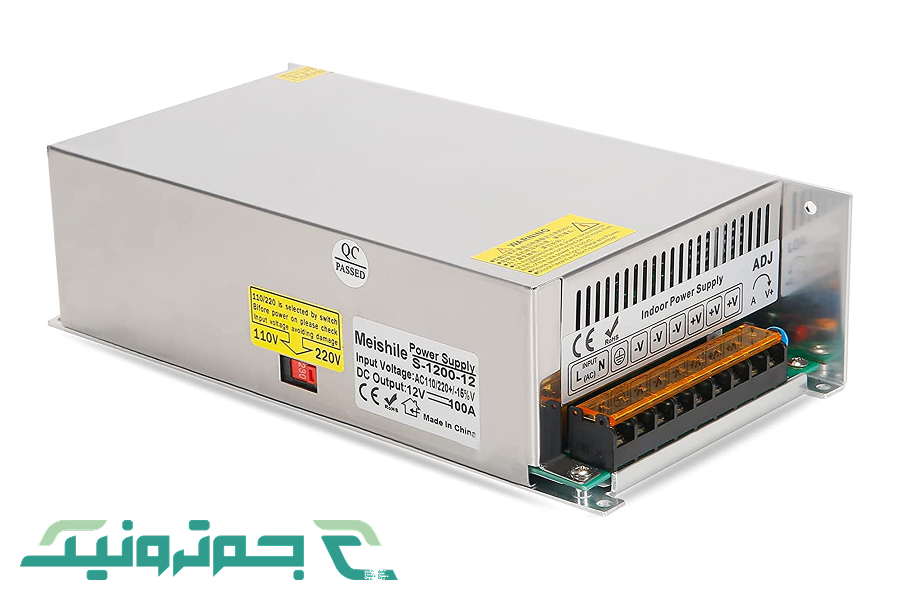

نحوه کار منبع تغذیه سوئیچینگ
اگر بخواهیم بدانیم دقیقا فرایند داخلی منبع تغذیه سوئیچینگ چیست و چگونه عمل میکند، باید مسیر جریان برق را در چهار مرحله اصلی دنبال کنیم. نحوه کار منبع تغذیه سوئیچینگ شاید در نگاه اول دشوار به نظر برسد، اما مکانیزم آن بسیار هوشمندانه طراحی شده است. ابتدا برق متناوب شهری (AC) وارد دستگاه میشود و توسط پل دیودی و خازنهای ورودی، یکسو و صاف میشود. در این مرحله ما یک ولتاژ DC با سطح بالا داریم (حدود ۳۱۰ ولت برای برق ایران).
در مرحله دوم که قلب سیستم است، این ولتاژ DC توسط ترانزیستورهای قدرت (معمولا ماسفت) با سرعت بسیار بالا (فرکانسی بین ۲۰ تا چند صد کیلوهرتز) قطع و وصل میشود. اینجاست که مفهوم طرز کار پاور سوئیچینگ معنا پیدا میکند. این پالسهای مربعی با فرکانس بالا وارد یک ترانسفورماتور کوچک میشوند. چون فرکانس بالا است، ترانسفورماتور میتواند بسیار کوچک باشد اما توان زیادی را منتقل کند. ترانسفورماتور علاوه بر کاهش یا افزایش ولتاژ، مدار خروجی را از برق ورودی ایزوله میکند تا خطر برقگرفتگی از بین برود.
در مرحله نهایی، ولتاژ خروجی ترانسفورماتور که هنوز به صورت پالس است، دوباره توسط دیودهای سریع یکسو شده و توسط فیلترهای خروجی (سلف و خازن) کاملا صاف میشود تا به یک ولتاژ DC تمیز تبدیل شود. یک مدار فیدبک دائما ولتاژ خروجی را رصد میکند؛ اگر ولتاژ افت کند، به ترانزیستور فرمان میدهد که مدت زمان روشن بودن را بیشتر کند (PWM) تا ولتاژ جبران شود.
انواع منبع تغذیه سوئیچینگ
شناخت انواع منبع تغذیه سوئیچینگ برای انتخاب درست بسیار مهم است. این منابع بر اساس توپولوژی مدار، نوع خروجی و شکل ظاهری دستهبندی میشوند. از نظر شکل ظاهری در بازار ایران، دو دسته اصلی “کفخواب” (Bookshelf) و “ریلی” (Din-Rail) بسیار رایج هستند. مدلهای ریلی برای نصب در تابلوهای برق طراحی شدهاند و معمولا کیفیت ساخت بالاتر و مدارهای حفاظتی دقیقتری دارند. اما مدلهای کفخواب بدنه توری فلزی دارند و برای مصارف عمومیتر استفاده میشوند.
از نظر فنی و مداری، وقتی میپرسیم منبع تغذیه سوئیچینگ چیست و چه انواعی دارد، باید به مبدلهای باک (کاهنده)، بوست (افزاینده) و فلایبک اشاره کنیم. مبدل باک ولتاژ را کم میکند، مبدل بوست ولتاژ را زیاد میکند و مبدل فلایبک که رایجترین نوع در آداپتورهاست، علاوه بر تغییر ولتاژ، ایزولاسیون الکتریکی را نیز فراهم میکند.
در جدول زیر تفاوتهای دو مدل پرکاربرد صنعتی را مشاهده میکنید:
| ویژگی | منبع تغذیه ریلی (Din-Rail) | منبع تغذیه کفخواب (Caged) |
| نحوه نصب | روی ریلهای استاندارد تابلو برق | پیچ شدن به بدنه تابلو یا شاسی |
| ایمنی ترمینال | ترمینالهای ورودی و خروجی جداگانه | ترمینالها کنار هم (خطر اشتباه) |
| سیستم حفاظت | بازگشت خودکار پس از رفع خطا | نیاز به قطع و وصل برق برای ریست |
| کاربرد | تجهیزات حساس، PLC، سنسورها | دوربین مداربسته، تابلوهای LED |
| قیمت | گرانتر | ارزانتر و اقتصادیتر |
همچنین دستهبندی دیگری بر اساس نوع تبدیل وجود دارد:
- AC به DC: رایجترین نوع که برق شهر را به ولتاژ مستقیم تبدیل میکند (مثل شارژرها).
- DC به DC: ولتاژ مستقیم را به سطح دیگری از ولتاژ مستقیم تبدیل میکند (مثل شارژر فندکی ماشین).
- DC به AC: که به آن اینورتر میگویند.
همچنین جهت خرید ترمینال از جم ترونیک کلیک کنید.
مزایا و معایب استفاده از منبع تغذیه سوئیچینگ
هر تکنولوژی در کنار فوایدش، محدودیتهایی هم دارد. برای اینکه بدانیم ارزش خرید منبع تغذیه سوئیچینگ چیست باید مزایا و معایب آن را در کفه ترازو قرار دهیم. بزرگترین مزیت این منابع، راندمان بالای آنهاست. این یعنی مصرف برق کمتر و تولید گرمای ناچیز. همچنین ابعاد کوچک و وزن سبک آنها باعث شده تا دستگاههای پرتابل امروزی ساخته شوند. تصور کنید اگر لپتاپ شما نیاز به یک ترانس خطی داشت، وزنش دو برابر میشد!
اما در سمت دیگر، معایبی هم وجود دارد. یکی از مسائل اصلی، نویز فرکانس بالا است. به دلیل سوئیچینگ سریع، امواج الکترومغناطیسی (EMI) تولید میشود که اگر به درستی فیلتر نشوند، میتوانند روی دستگاههای صوتی یا مخابراتی نویز بیندازند. همچنین طراحی این مدارها بسیار دشوار است و تعمیر آنها نیاز به تخصص بالا دارد. برخلاف منابع خطی که شاید فقط یک رگولاتور بسوزانند، در منابع سوئیچینگ خرابی میتواند زنجیرهای باشد.
جدول زیر مقایسه کلی بین منبع تغذیه سوئیچینگ و خطی را نشان میدهد:
| پارامتر | منبع تغذیه سوئیچینگ | منبع تغذیه خطی |
| بازدهی انرژی | بسیار بالا (۷۰ تا ۹۵ درصد) | پایین (۳۰ تا ۵۰ درصد) |
| وزن و حجم | سبک و کوچک | سنگین و بزرگ (به دلیل ترانس) |
| نویز خروجی | دارای ریپل فرکانس بالا (نویزدار) | بسیار کم نویز و صاف |
| پیچیدگی مدار | زیاد (قطعات متعدد) | ساده |
| قیمت در توان بالا | ارزانتر | بسیار گران (هزینه مس و آهن) |
در نهایت، اگر برای مدارهای صوتی بسیار دقیق (Hi-Fi) یا ابزار دقیق آزمایشگاهی نیاز به منبع تغذیه دارید، شاید مدل خطی بهتر باشد؛ اما برای ۹۹ درصد کاربردهای امروزی، منبع تغذیه سوئیچینگ چیست که بهترین گزینه محسوب میشود.
ایرادات رایج منبع تغذیه سوئیچینگ
حتی باکیفیتترین تجهیزات هم ممکن است روزی دچار مشکل شوند. یکی از شایعترین مسائلی که کاربران با آن مواجه می شوند، شنیدن صدای سوت یا وزوز از داخل پاور است. این صدا معمولا به دلیل لرزش سیمپیچها یا هسته ترانسفورماتور در فرکانسهای شنیداری ایجاد میشود. اگرچه این مورد همیشه خطرناک نیست، اما میتواند نشاندهنده کیفیت پایین مونتاژ یا خشک شدن خازنها باشد که نیاز به بررسی دارد.
مورد بعدی که باید به آن دقت کنید، خاموش شدن ناگهانی دستگاه زیر بار سنگین است. اگر پاور شما در حالت عادی کار میکند اما وقتی مصرفکننده را به آن متصل میکنید خاموش میشود، احتمالا مدار محافظت در برابر اضافه بار (OCP) فعال شده است. این یعنی جریانی که از دستگاه میکشید، بیشتر از توان واقعی آن است. همچنین اگر ولتاژ خروجی نوسان دارد و ثابت نیست، به احتمال زیاد خازنهای بخش خروجی باد کرده یا نشتی دارند که با یک نگاه چشمی به مدار داخلی قابل تشخیص است.
جمع بندی
در این مقاله بررسی کردیم که منبع تغذیه سوئیچینگ چیست و چرا به استاندارد اصلی صنعت الکترونیک تبدیل شده است. این منابع با بهرهگیری از تکنولوژی قطع و وصل سریع جریان، توانستهاند راندمان را به شدت افزایش و ابعاد تجهیزات را کاهش دهند. از کاربردهای خانگی گرفته تا صنایع سنگین، پاورهای سوئیچینگ وظیفه تامین انرژی پایدار را بر عهده دارند. اگرچه نویز پذیری و پیچیدگی تعمیر از معایب آنهاست، اما مزایای آنها به قدری زیاد است که تقریبا جایگزین تمام مدلهای قدیمی شدهاند. انتخاب مدل مناسب (ریلی یا کفخواب) بستگی مستقیم به نیاز پروژه و بودجه شما دارد.
وبسایت جم ترونیک به عنوان بزرگ ترین ارائه دهنده انواع ماژول ها، سنسور ها و قطعات الکترونیک در ایران، طیف وسیعی از منابع تغذیه سوئیچینگ باکیفیت را برای مهندسان و متخصصان فراهم کرده است. از اینکه تا انتهای این مقاله با جم ترونیک همراه بودید، صمیمانه سپاسگزاریم و امیدواریم این مطلب دانش فنی شما را ارتقا داده باشد. جم ترونیک قدردان حمایتهای شماست. برای تهیه منبع تغذیه سوئیچینگ بر روی خرید منبع تغذیه کلیک کنید.
سوالات متداول
- منبع تغذیه سوئیچینگ چه تفاوتی با منبع تغذیه خطی دارد؟
تفاوت اصلی در نحوه تبدیل ولتاژ و راندمان است. منبع تغذیه خطی از ترانسفورماتور سنگین استفاده میکند و انرژی اضافی را به گرما تبدیل میکند (بازدهی کم)، اما منبع تغذیه سوئیچینگ چیست؟ سیستمی که با قطع و وصل سریع ترانزیستور، ولتاژ را کنترل کرده و بازدهی بسیار بالا و وزن کمی دارد.
- چه تجهیزاتی معمولا از منابع تغذیه سوئیچینگ استفاده میکنند؟
تقریبا تمام الکترونیک مدرن از این منبع استفاده میکنند. این شامل کامپیوترها (پاور کیس)، شارژرهای موبایل و لپتاپ، تلویزیونها، سیستمهای روشنایی LED، دوربینهای مداربسته، تجهیزات شبکه مثل مودمها و دستگاههای صنعتی مانند PLC و درایورهای موتور می شود.
- چه خطراتی در استفاده نادرست از منابع تغذیه سوئیچینگ وجود دارد؟
اگر عایق بین ورودی و خروجی آسیب ببیند، خطر برقگرفتگی وجود دارد. همچنین انتخاب ولتاژ اشتباه میتواند باعث ترکیدن خازنها شود. در برخی موارد، ولتاژ شناور ناشی از نشتی خازنهای پارازیت میتواند به مدارهای حساس متصل به پورتهای دستگاه آسیب برساند.
- آیا منبع تغذیه سوئیچینگ نویز تولید میکند؟
بله، ذات عملکرد سوئیچینگ باعث ایجاد نویز فرکانس بالا (EMI) میشود. اما در منابع تغذیه استاندارد و باکیفیت، با استفاده از فیلترهای ورودی و خروجی مناسب و شیلدینگ فلزی، این نویز به حد استاندارد رسیده و مشکلی برای دستگاهها ایجاد نمیکند.
