رله ssr یا رله حالت جامد چیست؟
شاید برای شما هم پیش آمده باشد که در یک پروژه صنعتی یا الکترونیکی نیاز به یک کلید سریع، بیصدا و با عمر طولانی داشته باشید. کلیدهای مکانیکی قدیمی با صدای تق تق و فرسودگی کنتاکتها، دیگر جوابگوی نیازهای دقیق امروزی نیستند. اینجاست که رله حالت جامد SSR وارد میدان میشود. این قطعه الکترونیکی، یک جایگزین مدرن برای رلههای الکترومکانیکی است که بدون هیچ بخش متحرکی، وظیفه قطع و وصل مدار را با سرعتی بالا انجام میدهد.

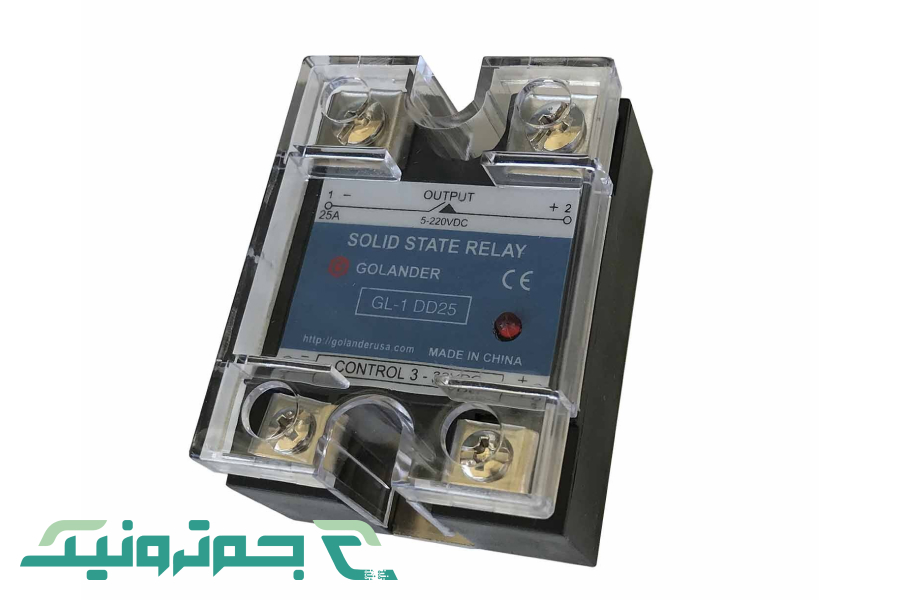

رله حالت جامد یا رله SSR چیست؟
اگر بخواهیم به سادهترین شکل ممکن به سوال رله SSR چیست پاسخ دهیم، باید بگوییم یک کلید الکترونیکی است. برخلاف رلههای قدیمی که در آنها یک بوبین با ایجاد میدان مغناطیسی یک کنتاکت فلزی را جابجا میکرد، در رله حالت جامد SSR هیچ بخش متحرکی وجود ندارد. تمام عملیات کلیدزنی (سوئیچینگ) توسط قطعات نیمههادی مانند ترایاک (Triac)، تریستور (Thyristor) یا ماسفت (MOSFET) انجام میشود.
این قطعه یک مدار قدرت با ولتاژ بالا را از طریق یک سیگنال کنترل با ولتاژ بسیار پایین، مدیریت میکند. تصور کنید با فشردن یک دکمه کوچک و ضعیف، بتوانید یک هیتر صنعتی بزرگ را روشن و خاموش کنید؛ رله حالت جامد دقیقا همین کار را در مقیاس الکترونیکی و با سرعتی بسیار بالاتر انجام میدهد. به دلیل نداشتن قطعه متحرک، این رلهها دچار فرسودگی مکانیکی نمیشوند، جرقهای تولید نمیکنند و کاملا بیصدا هستند.
برای تهیه انواع رله روی خرید رله کلیک کنید.

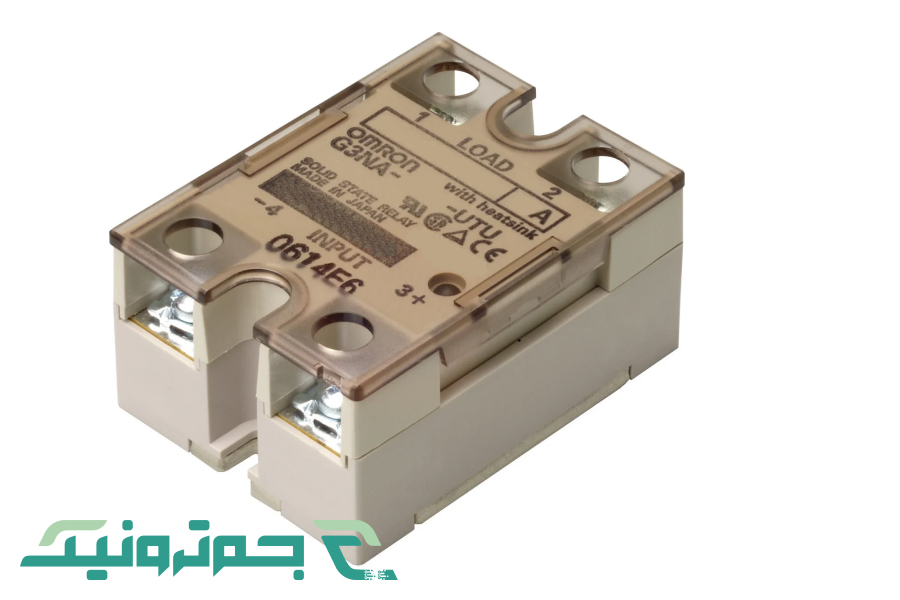

نحوه عملکرد رله حالت جامد
برای درک بهتر اینکه مکانیزم درونی رله SSR چیست، باید با مفهومی به نام «ایزولاسیون اپتیکی» آشنا شویم. در داخل یک رله SSR، بخش ورودی (کنترل) از بخش خروجی (قدرت) به طور کامل جدا شده است. این جداسازی معمولا از طریق یک قطعه به نام اپتوکوپلر (Optocoupler) انجام میشود.
روند کار به این صورت است:
- یک ولتاژ پایین (مثلا بین ۳ تا ۳۲ ولت DC) به ترمینالهای ورودی رله اعمال میشود.
- این ولتاژ، یک دیود نوری (LED) را در داخل رله روشن میکند.
- نور ساطع شده از این LED به یک سنسور نوری (مانند فوتوترانزیستور) در بخش خروجی میتابد. این دو بخش هیچ اتصال فیزیکی با هم ندارند و تنها راه ارتباطی آنها همین نور است.
- سنسور نوری با دریافت نور، فعال میشود و یک سیگنال الکتریکی کوچک تولید میکند.
- این سیگنال، گیتِ قطعه سوئیچینگ اصلی (مثلا ترایاک) را تحریک کرده و باعث میشود ترمینالهای خروجی به هم متصل شوند (اتصال کوتاه).
- در نتیجه، جریان برق اصلی از رله عبور کرده و به مصرفکننده (مثلا یک موتور یا المنت) میرسد.
با قطع شدن ولتاژ ورودی، LED خاموش شده و کل این فرآیند به صورت معکوس و آنی متوقف میشود. این مکانیزم هوشمندانه، مدار کنترل حساس شما را از ولتاژ بالای بخش قدرت محافظت میکند.
ساختار رله SSR
ساختار یک رله حالت جامد به مراتب سادهتر از ظاهر آن است. این قطعات معمولا به شکل یک بلوک مکعبی پلاستیکی یا سرامیکی ساخته میشوند که تمام اجزای الکترونیکی را در خود جای داده است. این ساختار یکپارچه باعث مقاومت بالای آن در برابر لرزش و گرد و غبار میشود. به طور کلی، یک رله SSR از دو بخش اصلی تشکیل شده است:
- ترمینالهای ورودی (Control Input): این بخش معمولا با علامتهای + و – مشخص شده و جایی است که سیگنال کنترل ولتاژ پایین به آن متصل میشود. این سیگنال میتواند از خروجی یک PLC، یک میکروکنترلر یا هر منبع ولتاژ DC دیگری تامین شود.
- ترمینالهای خروجی (Load Output): این دو ترمینال که معمولا بزرگتر هستند، به صورت سری در مسیر مصرفکننده پرقدرت قرار میگیرند. در واقع این ترمینالها نقش همان کنتاکتهای کلید را دارند. یک سیم فاز به یکی از ترمینالها وارد شده و از ترمینال دیگر خارج و به سمت بار میرود.
در داخل این بلوک، مدار اپتوکوپلر برای ایزولاسیون و قطعه نیمههادی قدرت برای سوئیچینگ قرار گرفتهاند. در زیر بدنه اکثر SSRها یک صفحه فلزی وجود دارد که برای انتقال حرارت تولید شده حین کار به هیت سینک طراحی شده است.
همچنین برای خرید رله الکترومکانیکی کلیک کنید.

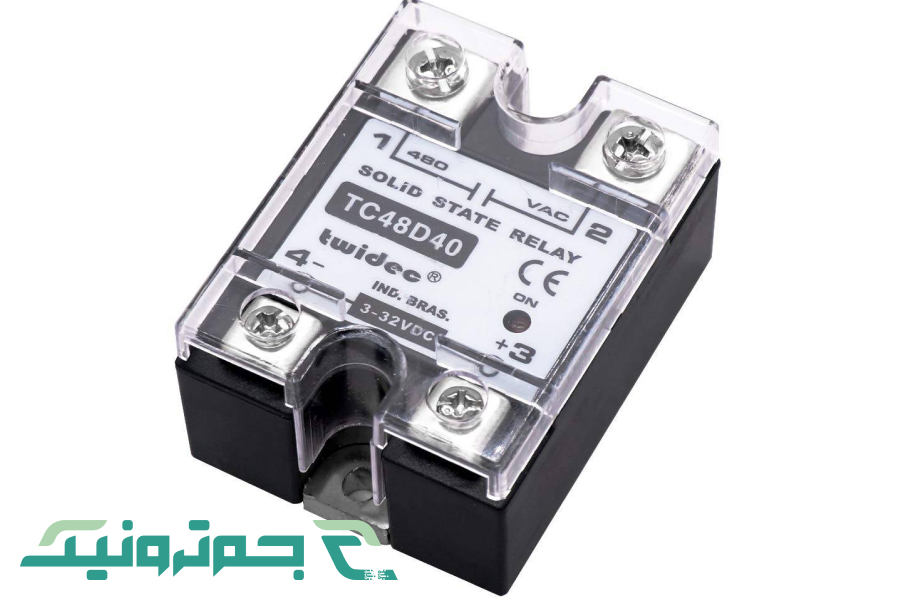

کاربرد های رله SSR
به لطف ویژگیهای منحصر به فردی مانند سرعت بالا، عمر طولانی و عدم ایجاد نویز الکتریکی، کاربرد رله ssr در صنایع مختلف بسیار گسترده است. هر جا که نیاز به قطع و وصل مکرر و دقیق یک بار الکتریکی باشد، این رلهها بهترین گزینه هستند. برخی از مهمترین زمینههای کاربرد رله حالت جامد عبارتند از:
- سیستمهای کنترل دما: در کورههای صنعتی، دستگاههای تزریق پلاستیک، ماشینآلات بستهبندی و تجهیزات پزشکی، از المنتهای حرارتی استفاده میشود. رلههای SSR در کنار کنترلرهای PID، با سرعت بالا المنت را قطع و وصل کرده و دما را با دقت فوقالعادهای در محدوده تنظیم شده نگه میدارند.
- اتوماسیون صنعتی: این رلهها به سادگی با خروجی کنترلرهای منطقی برنامهپذیر (PLC) هماهنگ میشوند و برای کنترل شیرهای برقی، موتورهای کوچک و سایر عملگرها به کار میروند.
- کنترل روشنایی: در سیستمهای نورپردازی حرفهای تئاترها، سالنهای کنسرت یا حتی روشنایی باندهای فرودگاه که نیاز به دیم کردن یا قطع و وصل سریع لامپها وجود دارد، از انواع رله حالت جامد استفاده میشود.
- راهاندازی نرم موتورها (Soft Starters): برخی از انواع رله SSR (نوع آنالوگ) میتوانند ولتاژ را به آرامی به موتور اعمال کنند و از شوک اولیه و جریان کشی بالا در لحظه راهاندازی جلوگیری نمایند.
انواع رله SSR
رلههای حالت جامد بر اساس فاکتورهای مختلفی دستهبندی میشوند تا برای هر کاربردی، یک گزینه مناسب وجود داشته باشد.
دستهبندی بر اساس ورودی و خروجی
این متداولترین روش طبقهبندی است و مشخص میکند که رله برای کنترل چه نوع باری با چه نوع سیگنالی طراحی شده است.
- DC to AC: رایجترین نوع که با یک سیگنال کنترل DC، یک بار AC (برق شهر) را سوئیچ میکند. (مثال: کنترل هیتر ۲۲۰ ولت با خروجی ۵ ولت آردوینو)
- AC to AC: با یک سیگنال کنترل AC، یک بار AC را مدیریت میکند.
- DC to DC: برای کنترل یک بار DC (مانند موتور DC یا LED) با استفاده از یک سیگنال کنترل DC به کار میرود.
جهت خرید و اطلاع از قیمت مبدل ADC کلیک کنید.
دستهبندی بر اساس شیوه سوئیچینگ
این دستهبندی فنیتر است و به لحظه دقیق وصل شدن رله اشاره دارد.
- رله با کلیدزنی در صفر (Zero-Crossing): این نوع رله پس از دریافت فرمان، منتظر میماند تا ولتاژ سینوسی برق شهر به نقطه صفر برسد و سپس خروجی را وصل میکند. این کار از ایجاد نویز الکترومغناطیسی (EMI) جلوگیری کرده و برای بارهای مقاومتی (مانند المنت) ایدهآل است.
- رله با کلیدزنی آنی (Instant-On/Random): این رله به محض دریافت سیگنال ورودی، خروجی را در هر نقطهای از موج سینوسی که باشد وصل میکند. این مدل برای بارهای سلفی (مانند موتورها و ترانسفورماتورها) مناسبتر است.
مزایا و معایب رله SSR
هیچ قطعهای کامل نیست و رلههای SSR نیز در کنار تمام برتریهایشان، محدودیتهایی دارند. دانستن این موارد به شما کمک میکند تا با دید بازتری تصمیم بگیرید و بفهمید که نقاط قوت و ضعف رله SSR چیست.
مزایا
رلههای SSR به دلیل نداشتن قطعات متحرک، از عمر بسیار طولانی و عملکردی بیصدا برخوردارند. سرعت بالای سوئیچینگ آنها را برای کاربردهای دقیق و فرکانس بالا ایدهآل میسازد. از آنجایی که جرقهای تولید نمیکنند، برای استفاده در محیطهای حساس و قابل اشتعال گزینهای ایمن محسوب میشوند. همچنین به دلیل نیاز به توان ورودی کم، به راحتی با مدارهای منطقی مانند خروجی PLC و میکروکنترلرها سازگار هستند و مقاومت بالایی در برابر لرزش دارند.
معایب
با وجود تمام برتریها، مهمترین محدودیت رلههای SSR تولید گرما حین عبور جریان است که نصب هیت سینک را در آمپرهای بالا ضروری میکند. قیمت بالاتر آنها نسبت به رلههای مکانیکی مشابه نیز یک عامل قابل توجه است. علاوه بر این، این رلهها در حالت قطع کامل نیستند و جریان نشتی بسیار کمی دارند که ممکن است برای مدارهای بسیار حساس مشکلساز شود. حساسیت بیشتر به نوسانات ناگهانی ولتاژ از دیگر نقاط ضعف آنهاست.
نکات مهم در انتخاب و خرید رله SSR
اکنون که میدانید رله SSR چیست و چه انواعی دارد، برای انتخاب یک مدل مناسب برای پروژه خود باید به چند پارامتر مهم توجه کنید. یک انتخاب اشتباه میتواند منجر به عملکرد نادرست مدار یا حتی سوختن رله شود.
- ولتاژ و نوع بار (Load): مشخص کنید که مصرفکننده شما با ولتاژ AC کار میکند یا DC و حداکثر ولتاژ آن چقدر است.
- جریان بار: این مهمترین پارامتر است. همیشه رلهای را انتخاب کنید که جریان نامی آن حداقل ۲۵ تا ۵۰ درصد بیشتر از جریان مصرفی بار شما باشد. این حاشیه اطمینان برای مقابله با جریانهای هجومی اولیه و افزایش دما ضروری است.
- ولتاژ و نوع کنترل (Control): ولتاژ سیگنال فرمان شما چقدر است؟ آیا از خروجی ۵ ولت یک میکروکنترلر استفاده میکنید یا سیگنال ۲۴ ولت یک PLC؟ رله باید با این ولتاژ سازگار باشد.
- نوع سوئیچینگ: همانطور که گفته شد، برای بارهای مقاومتی از نوع Zero-Crossing و برای بارهای سلفی از نوع Random-On استفاده کنید.
- نیاز به هیت سینک: تقریبا تمام SSRها برای جریان بالای چند آمپر به هیت سینک نیاز دارند. حتما فضای کافی برای نصب هیت سینک را در طراحی خود در نظر بگیرید.
جمع بندی
رله حالت جامد یا SSR یک قطعه کلیدی در الکترونیک و اتوماسیون مدرن است که جایگزینی سریع، قابل اعتماد و بادوام برای رلههای الکترومکانیکی سنتی به شمار میرود. با درک اینکه رله SSR چیست و چگونه کار میکند، و با شناخت کاربرد رله SSR و انواع رله SSR، میتوانید از مزایای بیشمار آن از جمله سرعت بالا، عملکرد بیصدا و عمر طولانی در پروژههای خود بهرهمند شوید.
ما در جم ترونیک، به عنوان یکی از بزرگترین ارائه دهندگان انواع ماژولها، سنسورها و قطعات الکترونیک در ایران، مفتخریم که مجموعهای کامل از انواع رلههای SSR را برای پروژههای شما فراهم کردهایم.
بیشتر بخوانید: رله چیست؟
سوالات متداول
- تفاوت اصلی رله SSR با رله های دیگر در چیست؟
تفاوت اصلی در نداشتن بخش متحرک است. رله SSR از نیمههادی برای سوئیچینگ استفاده میکند که باعث سرعت و عمر بیشتر میشود، در حالی که رلههای الکترومکانیکی (EMR) دارای یک کنتاکت فیزیکی متحرک هستند.
- رله SSR در چه مدارها و تجهیزات صنعتی کاربرد دارد؟
این رلهها در کنترل دقیق دما (کورهها و هیترها)، اتوماسیون صنعتی برای کنترل عملگرها، سیستمهای روشنایی هوشمند، و راهاندازی نرم موتورهای الکتریکی کاربرد فراوانی دارند.
- آیا رله SSR نیاز به نگهداری دارد؟
خیر، به دلیل نداشتن قطعات متحرک، رله SSR تقریبا هیچ نیازی به تعمیر و نگهداری ندارد. تنها نکته مهم، اطمینان از تهویه مناسب و خنککاری صحیح آن از طریق هیت سینک در جریانهای بالا است.
