ماژول فیبر نوری چیست؟ معرفی کاربرد های آن

آیا تا به حال به این فکر کرده‌اید که چگونه داده‌ها با سرعت نور در شبکه‌های عظیم امروزی جابجا می‌شوند؟ پاسخ در قطعه‌ای کوچک اما بسیار مهم به نام ماژول فیبر نوری نهفته است. این قطعه کوچک به عنوان یک مترجم عمل کرده و سیگنال‌های الکتریکی دستگاه شما را به پالس‌های نوری تبدیل می‌کند تا بتوانند از طریق کابل‌های فیبر نوری سفر کنند. در این نوشته، به زبان ساده بررسی می‌کنیم که ماژول فیبر نوری چیست، چه کاربردهایی دارد و با انواع ماژول sfp آشنا می‌شویم. درک این قطعه برای هر کسی که با شبکه‌های کامپیوتری و انتقال داده سروکار دارد، یک ضرورت است.

ماژول فیبر نوری چیست؟

اجازه دهید مفهوم را ساده کنیم. ماژول فیبر نوری که اغلب با نام ماژول SFP (مخفف Small Form-Factor Pluggable) شناخته می‌شود، یک رابط سخت‌افزاری کوچک است. وظیفه اصلی این قطعه، تبدیل سیگنال‌های دیجیتال و الکتریکی به سیگنال‌های نوری و برعکس است. تصور کنید کامپیوتر یا سوئیچ شبکه شما به زبان الکتریکی صحبت می‌کند و کابل فیبر نوری به زبان نور. ماژول SFP دقیقا همان مترجمی است که این دو زبان را به هم تبدیل می‌کند تا ارتباط برقرار شود. این قطعات به صورت Hot-Pluggable طراحی شده‌اند، یعنی می‌توان آن‌ها را بدون خاموش کردن دستگاه، متصل یا جدا کرد.

قبل از ظهور این ماژول‌های کوچک و قابل حمل، رابط‌های بزرگتر و ثابتی به نام GBIC وجود داشتند که مستقیما روی برد دستگاه‌ها نصب می‌شدند. اما ماژول‌های SFP به دلیل اندازه کوچک و انعطاف در نصب، به سرعت جایگزین آن‌ها شدند و امروزه تقریبا روی تمام تجهیزات شبکه مانند سوئیچ‌ها، روترها و سرورها یک یا چند پورت مخصوص برای اتصال آن‌ها وجود دارد. پرسش ماژول فیبر نوری چیست، در واقع پرسش از اساس ارتباطات پرسرعت امروزی است.

همچنین برای خرید و اطلاع از قیمت کابل شبکه کلیک کنید.

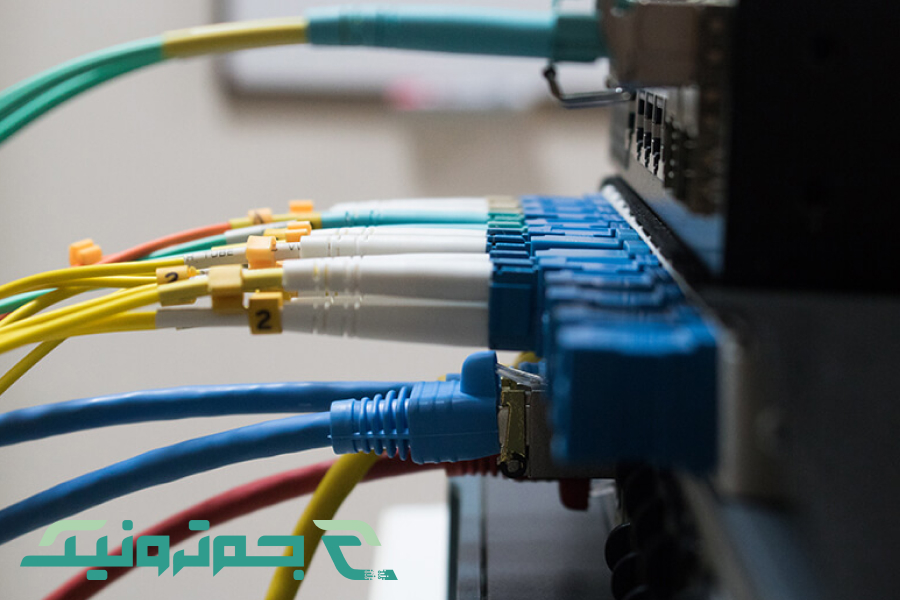

کاربرد ماژول فیبر نوری

شاید تصور کنید کاربرد ماژول فیبر نوری تنها به مراکز داده بزرگ محدود می‌شود، اما این قطعات در گستره وسیعی از صنایع و محیط‌ها استفاده می‌شوند. هر جا که نیاز به انتقال داده با سرعت بالا، در فواصل طولانی و با امنیت بیشتر باشد، این ماژول‌ها حضور دارند. برای مثال، در شبکه‌های کامپیوتری دانشگاه‌ها و سازمان‌های بزرگ، از این ماژول‌ها برای اتصال ساختمان‌های مختلف به یکدیگر استفاده می‌شود، جایی که کابل‌های مسی معمولی به دلیل محدودیت مسافت، کارایی ندارند.

یکی دیگر از کاربردهای مهم آن‌ها در زیرساخت‌های مخابراتی است. دکل‌های تلفن همراه و مراکز مخابراتی برای مدیریت حجم بالای ترافیک داده، به شدت به این فناوری وابسته‌اند. همچنین در صنعت صدا و سیما برای انتقال تصاویر با کیفیت بالا (HD) بدون افت کیفیت در مسافت‌های طولانی، از انواع خاصی از این ماژول‌ها بهره می‌برند. به طور خلاصه، کاربرد ماژول فیبر نوری شامل موارد زیر است:

• اتصال سوئیچ‌ها و روترها در شبکه‌های محلی (LAN) و گسترده (WAN)
• استفاده در شبکه‌های ذخیره‌سازی اطلاعات (SAN)
• زیرساخت‌های اینترنت پرسرعت و تلویزیون‌های کابلی
• سیستم‌های نظارت تصویری در مقیاس بزرگ
• صنایع نظامی و هوافضا برای ارتباطات امن

ویژگی های ماژول فیبر نوری

ویژگی‌هایی که ماژول‌های فیبر نوری را تا این حد فراگیر کرده، فراتر از سرعت بالای آنهاست. یکی از برجسته‌ترین خصوصیات این قطعات، قابلیت پشتیبانی همزمان از کابل‌های فیبرنوری و کابل‌های مسی است. برخی از انواع ماژول sfp دارای پورت RJ-45 هستند که به شما اجازه می‌دهند از کابل شبکه معمولی نیز در کنار فیبر نوری استفاده کنید. این قابلیت، انعطاف زیادی به طراحان شبکه می‌دهد. سازگاری با انواع کابل‌های فیبر نوری، چه از نوع تک حالته (Single-Mode) برای مسافت‌های طولانی و چه از نوع چندحالته (Multi-Mode) برای فواصل کوتاه‌تر، یکی دیگر از این ویژگی‌هاست.

فراتر از این، این ماژول‌ها برای کار در شرایط محیطی سخت طراحی شده‌اند. مدل‌های صنعتی آن‌ها می‌توانند در دماهای بسیار بالا یا پایین و در محیط‌های با لرزش زیاد به خوبی کار کنند. نسخه جدیدتر این ماژول‌ها که با نام +SFP شناخته می‌شوند، سرعتی بیش از ۱۰ گیگابیت بر ثانیه را فراهم می‌کنند که برای شبکه‌های مدرن یک نیاز اساسی است. درک اینکه ماژول فیبر نوری چیست بدون شناخت این ویژگی‌ها کامل نمی‌شود.

همچنین برای تهیه و خرید انواع کانکتور مخابراتی کلیک کنید.

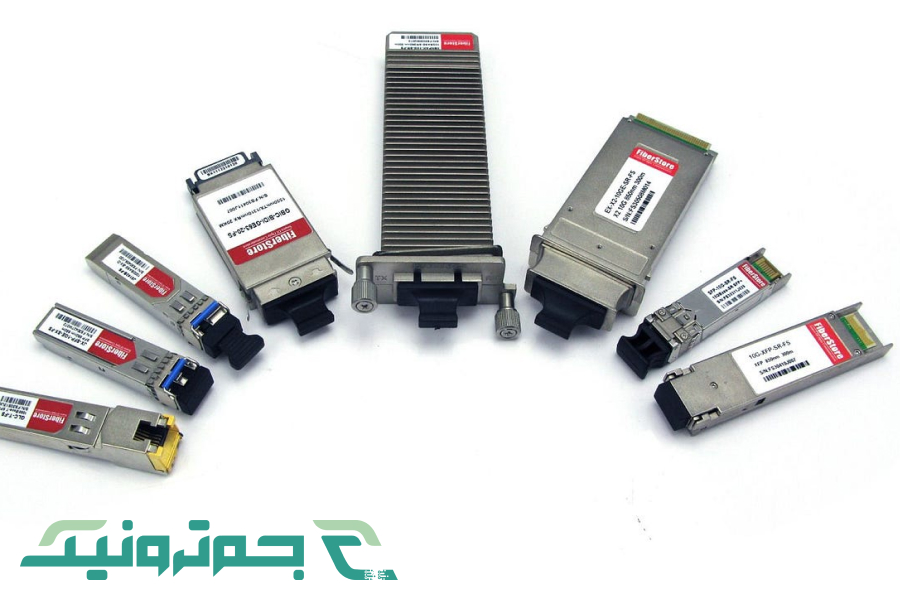

انواع ماژول فیبر نوری

دنیای ماژول‌های فیبر نوری بسیار متنوع است و دسته‌بندی آن‌ها بر اساس معیارهای مختلفی صورت می‌گیرد. شناخت تفاوت ماژول های فیبر نوری به شما کمک می‌کند تا انتخاب درستی برای شبکه خود داشته باشید. یکی از اصلی‌ترین روش‌های دسته‌بندی، بر اساس سرعت انتقال داده است. ماژول‌ها از سرعت ۱ گیگابیت بر ثانیه (1G) شروع شده و تا سرعت‌های ۱۰۰ گیگابیت بر ثانیه (100G) و حتی بالاتر نیز می‌رسند. برای مثال، ماژول SFP معمولا برای سرعت 1G، ماژول +SFP برای سرعت 10G و ماژول QSFP برای سرعت‌های 40G و 100G استفاده می‌شود.

روش دیگر دسته‌بندی، بر اساس نوع عملکرد آن‌هاست. ماژول‌ها می‌توانند فرستنده (Transmitter)، گیرنده (Receiver) یا فرستنده-گیرنده (Transceiver) باشند. مدل‌های Transceiver که رایج‌ترین نوع هستند، هم کار ارسال و هم دریافت داده را روی یک یا دو رشته فیبر انجام می‌دهند. همچنین انواع ماژول فیبر نوری بر اساس نوع کابل (Single-Mode یا Multi-Mode)، طول موج نوری که استفاده می‌کنند (مثلا 850nm، 1310nm یا 1550nm) و مسافتی که پشتیبانی می‌کنند، از هم متمایز می‌شوند.

ماژول sfp چیست و چه مدل‌هایی دارد؟

وقتی می‌پرسیم ماژول sfp چیست، در واقع به محبوب‌ترین استاندارد این قطعات اشاره می‌کنیم. این ماژول‌ها به دلیل اندازه کوچک و مصرف برق پایین، در اکثر تجهیزات شبکه به کار می‌روند. اما خود SFP نیز مدل‌های گوناگونی دارد که هر کدام برای کاربرد خاصی طراحی شده‌اند. برای مثال، ماژول‌های BiDi (Bi-Directional) می‌توانند داده‌ها را به صورت همزمان روی یک رشته فیبر نوری ارسال و دریافت کنند که باعث صرفه‌جویی در هزینه‌های کابل‌کشی می‌شود.

مدل‌های CWDM و DWDM نیز برای انتقال چندین سیگنال مختلف روی یک فیبر طراحی شده‌اند و در شبکه‌های مخابراتی بسیار استفاده می‌شوند. انواع ماژول sfp همچنین بر اساس استانداردشان شناخته می‌شوند که در بخش بعدی به آن می‌پردازیم.

نوع ماژول	سرعت معمول	کاربرد اصلی
SFP	1 گیگابیت بر ثانیه	شبکه‌های اترنت گیگابیتی
+SFP	10 گیگابیت بر ثانیه	مراکز داده، شبکه‌های پرسرعت
SFP28	25 گیگابیت بر ثانیه	نسل جدید سرورها و سوئیچ‌ها
QSFP+	40 گیگابیت بر ثانیه	ارتباطات بین سوئیچ‌ها
QSFP28	100 گیگابیت بر ثانیه	شبکه‌های بسیار بزرگ و مخابراتی

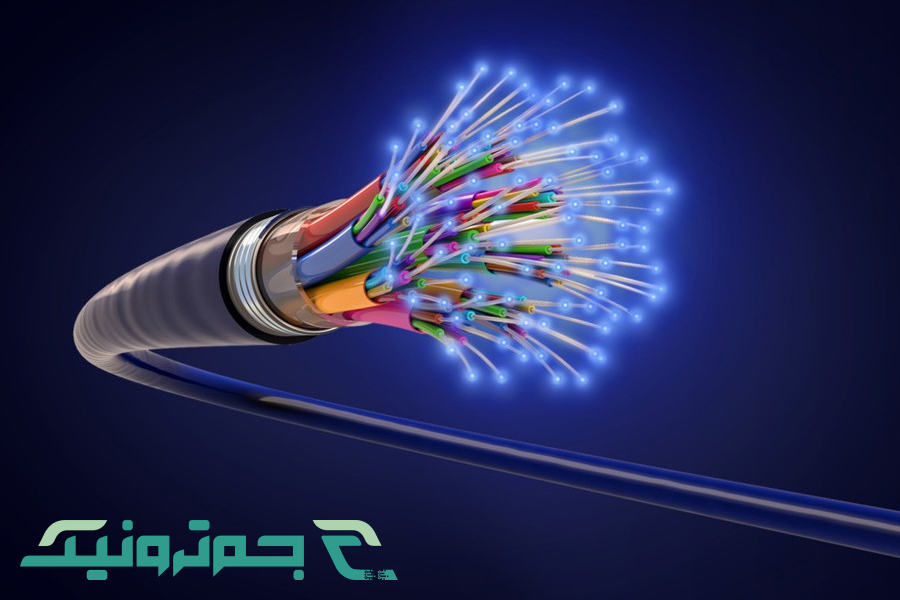

استاندارد‌های رایج ماژول SFP

برای اینکه ماژول‌های ساخته شده توسط شرکت‌های مختلف بتوانند با یکدیگر و با تجهیزات شبکه کار کنند، استانداردهایی تعریف شده است. این استانداردها که تحت عنوان MSA (Multi-Source Agreement) شناخته می‌شوند، مشخصات فیزیکی و الکتریکی ماژول‌ها را تعیین می‌کنند. با این حال، استانداردهای دیگری نیز وجود دارند که نوع سیگنال نوری، مسافت و طول موج را مشخص می‌کنند. شناخت این استانداردها برای درک تفاوت ماژول های فیبر نوری ضروری است.

برخی از رایج‌ترین این استانداردها عبارتند از:

• SX (Short Wavelength): این ماژول‌ها از طول موج کوتاه (معمولا 850nm) استفاده می‌کنند و برای فیبرهای چندحالته (Multi-Mode) و مسافت‌های کوتاه تا حدود ۵۵۰ متر مناسب هستند.
• LX (Long Wavelength): این استاندارد از طول موج بلندتر (1310nm) بهره می‌برد و هم با فیبرهای چندحالته (تا ۵۵۰ متر) و هم با فیبرهای تک‌حالته (تا ۱۰ کیلومتر) سازگار است.
• EX (Extended Reach): این ماژول‌ها برای مسافت‌های طولانی‌تر طراحی شده‌اند و می‌توانند داده‌ها را تا ۴۰ کیلومتر روی فیبر تک‌حالته منتقل کنند.
• ZX (Extended Reach): برای فواصل بسیار طولانی تا حدود ۸۰ کیلومتر استفاده می‌شود و از طول موج 1550nm بهره می‌برد.

این استانداردها به شما کمک می‌کنند تا دقیقا بدانید کدام ماژول برای فاصله مورد نظر شما مناسب است. درک اینکه ماژول فیبر نوری چیست، بدون آشنایی با این زبان مشترک صنعتی، ناقص خواهد بود.

استاندارد	نوع فیبر	حداکثر مسافت	طول موج
1000Base-SX	چندحالته (MMF)	550 متر	850 نانومتر
1000Base-LX	تک‌حالته/چندحالته	10 کیلومتر	1310 نانومتر
1000Base-EX	تک‌حالته (SMF)	40 کیلومتر	1310 نانومتر
1000Base-ZX	تک‌حالته (SMF)	80 کیلومتر	1550 نانومتر

نکات مهم در انتخاب ماژول فیبر نوری

انتخاب ماژول نامناسب می‌تواند منجر به عدم کارکرد شبکه یا هزینه‌های اضافی شود. بنابراین، پیش از خرید باید به چند مورد مهم توجه کنید. اولین و مهم‌ترین مورد، سازگاری است. برخی از تولیدکنندگان تجهیزات شبکه، دستگاه‌های خود را طوری طراحی می‌کنند که فقط با ماژول‌های برند خودشان کار کنند. همیشه قبل از خرید، سازگاری ماژول با سوئیچ یا روتر خود را بررسی کنید. مورد دوم، نوع فیبر و مسافت است. باید مشخص کنید که از فیبر تک‌حالته استفاده می‌کنید یا چندحالته و حداکثر فاصله‌ای که نیاز به پوشش آن دارید چقدر است.

سرعت شبکه نیز یک عامل تعیین‌کننده است. اگر سوئیچ شما از پورت‌های ۱۰ گیگابیتی پشتیبانی می‌کند، باید از ماژول +SFP استفاده کنید، نه SFP معمولی. در نهایت، عوامل محیطی را در نظر بگیرید. اگر قرار است ماژول در یک محیط صنعتی یا فضای باز با دمای متغیر کار کند، حتما از مدل‌های صنعتی (Industrial) استفاده کنید که بازه دمایی گسترده‌تری را تحمل می‌کنند. این موارد به شما کمک می‌کند تا پاسخ بهتری برای سوال “ماژول فیبر نوری چیست و کدام یک برای من مناسب است؟” پیدا کنید.

همچنین برای اطلاع از قیمت و خرید ماژول وای فای کلیک کنید.

نگهداری و مراقبت از ماژول های فیبر نوری

ماژول‌های فیبر نوری با وجود ساختار مقاوم خود، قطعات حساسی هستند و برای حفظ عملکرد بلندمدتشان به مراقبت نیاز دارند. یکی از ساده‌ترین و مهم‌ترین اقدامات، استفاده همیشگی از درپوش‌های محافظ گرد و غبار است. زمانی که ماژول یا کابل فیبر نوری در حال استفاده نیست، این درپوش‌ها باید روی پورت‌ها قرار گیرند تا از ورود آلودگی به رابط نوری جلوگیری شود. همچنین، باید از تماس مستقیم انگشتان با سر کانکتورها خودداری کرد، زیرا چربی و رطوبت پوست می‌تواند روی سیگنال تاثیر منفی بگذارد. نگهداری ماژول‌ها در بسته بندی ضد الکتریسیته ساکن نیز از آسیب‌های الکتریکی جلوگیری می‌کند.

اهمیت تمیز نگه داشتن کانکتورها

شاید به نظر ساده بیاید، اما بزرگترین دشمن یک اتصال فیبر نوری، گرد و غبار است. یک ذره کوچک آلودگی که با چشم دیده نمی‌شود، می‌تواند بخش بزرگی از هسته میکروسکوپی فیبر را مسدود کرده و باعث افت شدید سیگنال یا قطع کامل ارتباط شود. این مسئله منجر به بروز خطا در شبکه، از دست رفتن بسته‌های داده (Packet Loss) و کاهش سرعت می‌شود. به همین دلیل، بازرسی و تمیز کردن کانکتورها با ابزارهای مخصوص مانند قلم‌های تمیزکننده فیبر نوری، قبل از هر بار اتصال یک امر ضروری است. بسیاری از مشکلات شبکه که به اشتباه به خرابی تجهیزات نسبت داده می‌شود، تنها با یک تمیزکاری ساده و صحیح برطرف می‌گردد.

جمع بندی

در این مطلب تلاش کردیم تا به پرسش “ماژول فیبر نوری چیست؟” پاسخی جامع و قابل فهم بدهیم. دیدیم که این قطعات کوچک، نقش مترجم را در شبکه‌های نوری بازی می‌کنند و سیگنال‌های الکتریکی را به نور تبدیل می‌کنند. با کاربرد ماژول فیبر نوری در صنایع مختلف از مخابرات گرفته تا مراکز داده آشنا شدیم و انواع ماژول فیبر نوری را بر اساس سرعت، استاندارد و عملکرد بررسی کردیم. همچنین به موارد مهمی که باید هنگام انتخاب یک ماژول مناسب در نظر گرفت، اشاره کردیم. اکنون شما درک بهتری از این قطعه مهم در زیرساخت ارتباطات مدرن دارید.

مجموعه جم ترونیک، به عنوان یکی از بزرگترین ارائه‌دهندگان انواع ماژول‌ها، سنسورها و قطعات الکترونیک در ایران، مفتخر است که دانش فنی و محصولات با کیفیت را در اختیار متخصصان و علاقه‌مندان این حوزه قرار می‌دهد. جم ترونیک صمیمانه از همراهی شما تا پایان این مقاله سپاسگزار است. جهت تهیه انواع ماژول به سایت جم ترونیک مراجعه کنید.

سوالات متداول

• تفاوت فرستنده و گیرنده در ماژول فیبر نوری چیست؟

فرستنده (Transmitter) بخشی است که سیگنال الکتریکی را به پالس نوری تبدیل می‌کند و گیرنده (Receiver) پالس نوری را دوباره به سیگنال الکتریکی برمی‌گرداند. اکثر ماژول‌های امروزی (Transceiver) هر دو قابلیت را با هم دارند.

• نحوه اتصال و نصب ماژول فیبر نوری چگونه است؟

نصب این ماژول‌ها بسیار ساده است. کافی است ماژول را به آرامی وارد پورت SFP روی دستگاه (مانند سوئیچ) کنید تا در جای خود قفل شود. سپس پچ کورد فیبر نوری را به پورت روی ماژول متصل نمایید.

• عوامل مؤثر بر کیفیت و سرعت انتقال داده در ماژول فیبر نوری چیست؟

کیفیت ساخت ماژول، تمیز بودن کانکتورهای فیبر نوری، طول و کیفیت کابل فیبر، و سازگاری کامل ماژول با دستگاه میزبان، همگی بر کیفیت و پایداری ارتباط تاثیر مستقیم دارند.

• آیا می‌توان از ماژول SFP در پورت +SFP استفاده کرد؟

بله، در اکثر موارد می‌توان یک ماژول SFP با سرعت ۱ گیگابیت را در یک پورت +SFP با سرعت ۱۰ گیگابیت قرار داد و با سرعت ۱ گیگابیت از آن استفاده کرد. اما برعکس این کار ممکن نیست.
