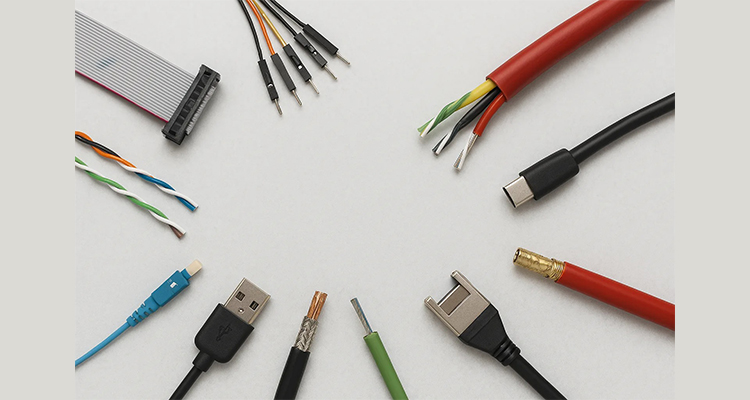

معرفی انواع سیم و کابل برق
در هر خانه، کارخانه یا هر محیط کاری، زیرساختهای برقرسانی نقشی مهم و پررنگ در عملکرد صحیح تجهیزات و تضمین ایمنی ایفا میکنند؛ اما کمتر کسی به سیمها و کابلهایی که انرژی الکتریکی را منتقل میکنند، دقت میکند. شناخت دقیق انواع سیم و کابل برق برای متخصصان صنعت برق و هر فردی که با تأسیسات برقی سروکار دارد، ضروری است.
در این مطلب، بهصورت تخصصی و درعینحال کاربردی به بررسی تفاوتها، دستهبندیها و ویژگیهای انواع کابل برق میپردازیم. همچنین تلاش شده راهنمای جامعی برای انتخاب گزینه مناسب در شرایط مختلف ارائه شود تا هم مصرفکنندگان خانگی و هم مهندسان پروژههای صنعتی بتوانند با اطمینان تصمیمگیری کنند.

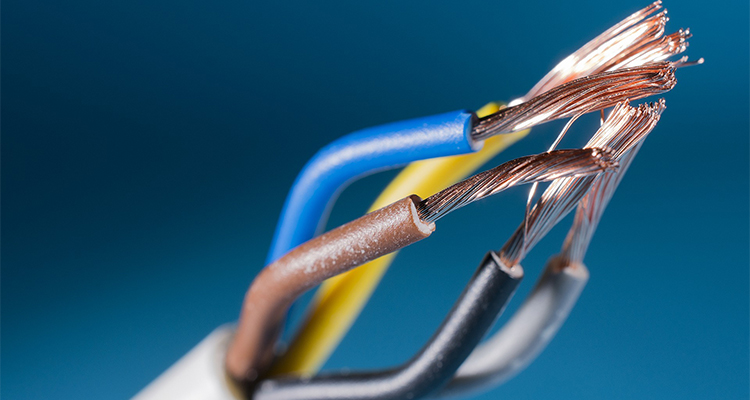

سیم برق چیست؟
سیم برق یکی از ابتداییترین اجزای سیستم انتقال انرژی الکتریکی است که وظیفهی آن انتقال جریان برق از یک نقطه به نقطه دیگر است. این عنصر ساده اما حیاتی از یک هادی فلزی (معمولاً مس یا آلومینیوم) و یک روکش عایق پلاستیکی یا پلیمری تشکیل شده است. در بسیاری از پروژههای ساختمانی یا صنعتی، سیم برق نقش اتصالدهنده اصلی بین اجزای مختلف را ایفا میکند.
یکی از تفاوتهای کلیدی سیم برق با کابل برق در ساختار آن است. سیمها بهطور معمول تکرشتهای یا چندرشتهای انعطافپذیر هستند، اما برخلاف کابلها، بهطور مستقیم در معرض آسیب مکانیکی قرار میگیرند و معمولاً در داخل لولههای مخصوص نصب میشوند تا از آنها محافظت شود.
سیمهای برق بسته به نوع کاربرد به چند دسته تقسیم میشوند: سیمهای افشان که دارای انعطاف بالا هستند و بیشتر در تابلو برقها و سیستمهای داخلی ساختمان استفاده میشوند و سیمهای مفتولی که سختتر و برای نصبهای دائمی به کار میروند. این تنوع باعث شده تا انتخاب درست سیم متناسب با نوع پروژه بسیار اهمیت داشته باشد.
در سیستمهای خانگی و تجاری، سیمکشی دقیق با رعایت استانداردهای ایمنی مانع از اتلاف انرژی شده و از وقوع خطراتی مانند آتشسوزی جلوگیری میکند؛ بنابراین آشنایی با انواع سیم برق و نحوهی کاربرد آنها، گامی مؤثر در افزایش ایمنی و بهینهسازی مصرف انرژی است.
جهت خرید فیلامنت با قیمت مناسب و کیفیت عالی کلیک کنید.

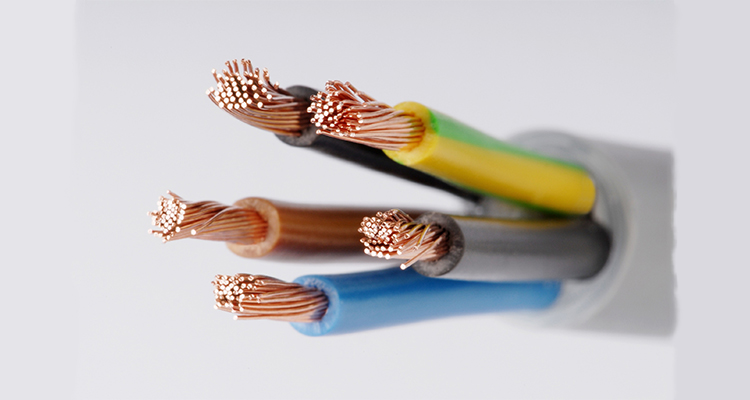

کابل برق چیست؟
کابل برق نیز مانند سیم برق وظیفه انتقال جریان الکتریکی را دارد، اما برخلاف سیم، دارای ساختاری پیچیدهتر و مقاومتر است. کابل از چندین رشته سیم (هادی) تشکیل شده که بهوسیلهی لایههای مختلف عایق، شیلد، فویل یا زره، در برابر عوامل محیطی، تداخلات مغناطیسی و آسیبهای مکانیکی محافظت میشوند.
کابلها معمولاً در مسیرهای بیرونی، دفنی، صنعتی یا مکانهایی که مقاومت مکانیکی بالا مورد نیاز است استفاده میشوند. از اینرو، استفاده از انواع کابل در پروژههای بزرگ صنعتی و تأسیساتی به یک الزام بدل شده است.
تفاوت اصلی کابل با سیم در این است که کابل قابلیت انتقال انرژی در فواصل طولانیتر با ایمنی بیشتر را دارد. همچنین با توجه به ساختار چندلایهی آن، میتواند در شرایطی مانند رطوبت بالا، مجاورت با مواد شیمیایی یا زیر زمین بدون آسیبدیدگی عملکرد مؤثری داشته باشد.
کابلها به لحاظ نوع کاربری، ساختار داخلی، جنس هادی، سطح ولتاژ و تعداد رشتهها به انواع مختلفی تقسیم میشوند که هرکدام کاربرد خاص خود را دارند. شناخت دقیق مشخصات انواع کابل برق، اولین گام در انتخاب صحیح برای پروژههای مختلف است.
برای خرید کابل فلت در جم ترونیک با کیفیت بالا کلیک کنید.

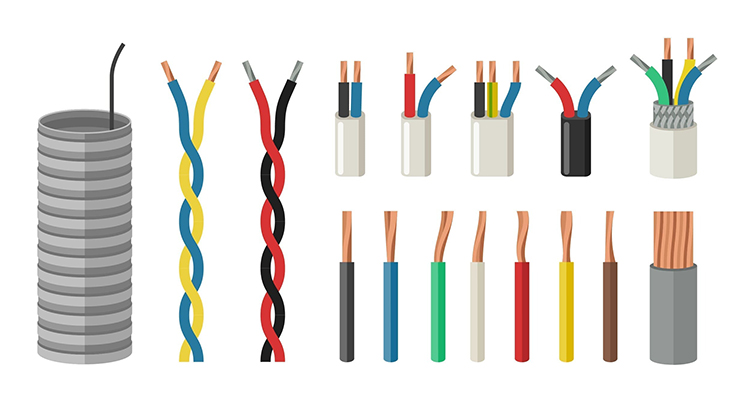

انواع سیم برق
در انتخاب سیم مناسب برای هر پروژه، شناخت انواع سیم برق از اهمیت زیادی برخوردار است. سیمها بر اساس نوع هادی، ساختار و میزان انعطافپذیری طبقهبندی میشوند. مهمترین دستهبندی سیمها شامل موارد زیر است:
- سیم مفتولی: این نوع سیم از یک رشته فلزی سخت (معمولاً مس) ساخته شده و انعطافپذیری کمی دارد. سیم مفتولی به دلیل مقاومت مکانیکی بالا در سیمکشی ساختمانهای دائمی، تابلو برقهای صنعتی و تأسیسات بزرگ استفاده میشود.
- سیم افشان: سیم افشان از چند رشته نازک فلزی تشکیل شده که کنار هم قرار گرفتهاند. این ساختار باعث انعطاف بالای آن میشود و معمولاً در محیطهایی استفاده میشود که خمشدن و جابجایی سیم لازم است، مانند سیمکشی داخلی تابلوهای برق یا لوازم خانگی.
- سیم نیمهافشان: این نوع ترکیبی از دو مورد بالا است؛ هم استحکام قابلقبولی دارد و هم تا حدی منعطف است. در پروژههایی که هم نیاز به دوام و هم انعطاف دارند، گزینه مناسبی است.
- سیم نایلونی یا دوبل: معمولاً شامل دو سیم بههمچسبیده است و در سیمکشی روشنایی یا وسایل کممصرف کاربرد دارد. از لحاظ ایمنی، استفاده از آن باید مطابق با استانداردهای برقکشی باشد.
در هر یک از این موارد، انتخاب سطح مقطع سیم (بر حسب میلیمتر مربع) بر اساس میزان جریان عبوری اهمیت دارد. استفاده از سیمی با سطح مقطع کمتر از میزان لازم، منجر به داغشدن سیم، کاهش عمر آن و خطر آتشسوزی میشود.
خرید و قیمت سیم لاکی با ارسال سریع همین الان کلیک کنید.
انواع کابل برق
کابلهای برق یکی از مهمترین اجزای زیرساختی در سیستمهای الکتریکی هستند و به دلیل تنوع کاربرد و محیطهای استفاده، به دستهبندیهای مختلفی تقسیم میشوند. شناخت دقیق این کابلها به مصرفکنندگان و متخصصان کمک میکند تا در انتخاب و استفاده، دچار خطا نشوند و عملکرد ایمن و بهینهای داشته باشند. در ادامه، کابلها را بر اساس مهمترین ویژگیها و مشخصات فنی تقسیمبندی کردهایم.
انواع کابل برق بر اساس تعداد رشته
یکی از متداولترین دستهبندیها، بر پایه تعداد رشتههای داخلی کابل است. هر رشته در کابل، یک هادی مجزا دارد که برای انتقال جریان در مسیرهای خاص طراحی شده است.
- کابل تک رشته: این نوع کابل تنها یک هادی دارد و معمولاً در کاربردهای ساده، مانند سیستمهای روشنایی و انتقال توان محدود به کار میرود.
- کابل دو رشته و سه رشته: مناسب برای تأمین برق وسایل برقی خانگی یا انتقال جریان فاز و نول هستند. کابل سه رشته معمولاً شامل سیم فاز، نول و ارت است.
- کابل چند رشته (چهار رشته یا بیشتر): در سیستمهای صنعتی و شبکههای پیچیده به کار میروند که نیاز به چندین مسیر جریان همزمان دارند.
انواع کابل برق بر اساس مواد تشکیلدهنده
جنس کابل، چه در بخش هادی و چه در بخش عایق، تأثیر مستقیمی بر دوام، رسانایی و مقاومت در برابر شرایط محیطی دارد. انواع کابل ها از نظر مواد سازنده به صورت زیر قابل تقسیماند:
- کابلهای مسی: بیشترین رسانایی الکتریکی را دارند و در بیشتر کاربردهای خانگی و صنعتی استفاده میشوند. این نوع کابلها معمولاً قیمت بالاتری دارند ولی کیفیت انتقال انرژی در آنها بسیار مطلوب است.
- کابلهای آلومینیومی: گزینهای مقرونبهصرفهتر هستند و برای مسافتهای طولانی یا پروژههای ساختمانی اقتصادی مناسباند. وزن سبک آنها حمل و نصب را آسانتر میکند.
- عایقهای PVC: پرکاربردترین نوع عایق هستند. این نوع عایق در برابر رطوبت، مواد شیمیایی و سایش مقاوم است.
- عایق XLPE: مقاومت حرارتی بالاتری دارد و در ولتاژهای متوسط و بالا مورد استفاده قرار میگیرد.
انواع کابل برق بر اساس ولتاژ
کابلهای برق بر اساس محدوده ولتاژی که میتوانند تحمل کنند نیز طبقهبندی میشوند. در استانداردهای فنی، این تقسیمبندی به سه گروه اصلی انجام میگیرد:
- کابل فشار ضعیف (LV): معمولاً برای ولتاژهای کمتر از ۱۰۰۰ ولت به کار میروند. کابل برق ساختمان نمونهای از این دسته است که در سیستمهای خانگی و اداری رایج است.
- کابل فشار متوسط (MV): در بازه ولتاژی ۱ تا ۳۳ کیلوولت قرار دارند و برای تأمین برق شبکههای محلی یا تأسیسات صنعتی استفاده میشوند.
- کابل فشار قوی (HV): برای انتقال جریان برق در فواصل طولانی و ولتاژهای بالای ۳۳ کیلوولت طراحی شدهاند. این کابلها در شبکههای انتقال سراسری کاربرد دارند.
انواع کابل برق بر اساس کاربرد
کاربرد اصلی کابل، یکی دیگر از معیارهای مهم در تقسیمبندی آن است. انواع کابل ها با توجه به محیط استفاده و نوع تجهیزاتی که به آنها متصل میشوند، طراحی متفاوتی دارند.
- کابل برق ساختمانی: پرکاربردترین نوع کابلها هستند که برای تأمین برق داخلی ساختمانها استفاده میشوند. این کابلها باید انعطافپذیر، مقاوم در برابر حرارت و قابل نصب در لولههای برق باشند.
- کابل صنعتی: طراحیشده برای تحمل فشارهای مکانیکی، حرارتی و شیمیایی بالا. معمولاً پوششهای مقاومتری دارند و در کارخانهها و محیطهای خشن مورد استفاده قرار میگیرند.
- کابل کنترل: در تابلوهای برق برای ارسال سیگنالها یا فرمانها استفاده میشوند و به دلیل تعداد زیاد رشتهها، تنوع بالایی دارند.
- کابل ابزار دقیق: برای انتقال دادهها با حساسیت بالا استفاده میشود. عایق آنها ضد نویز است تا از تداخل الکترومغناطیسی جلوگیری شود.
- کابل افشان و نیمهافشان: انعطافپذیر هستند و برای نصب در فضاهای کوچک یا پیچیده مناسباند.
انواع کابل برق بر اساس نوع هادی
نوع هادی در داخل کابل تعیینکننده رسانایی و انعطافپذیری آن است. در این دستهبندی، کابلها را بهصورت زیر تفکیک میکنیم:
- کابل هادی مفتولی (سیم خشک): دارای یک رشته مفتول سخت است که انعطاف کمی دارد. این نوع کابل بیشتر در تابلوهای برق ثابت و کانالکشی استفاده میشود.
- کابل هادی افشان: از چندین رشته نازک به هم تابیده تشکیل شده که انعطاف بالایی دارد. برای سیمکشی داخلی، وسایل قابلحمل و پروژههایی با تغییر مکان کابل، انتخاب ایدهآل است.
- کابل هادی نیمهافشان: ترکیبی از ویژگیهای بالا را دارد. از نظر انعطاف، بین کابلهای مفتولی و افشان قرار میگیرد.

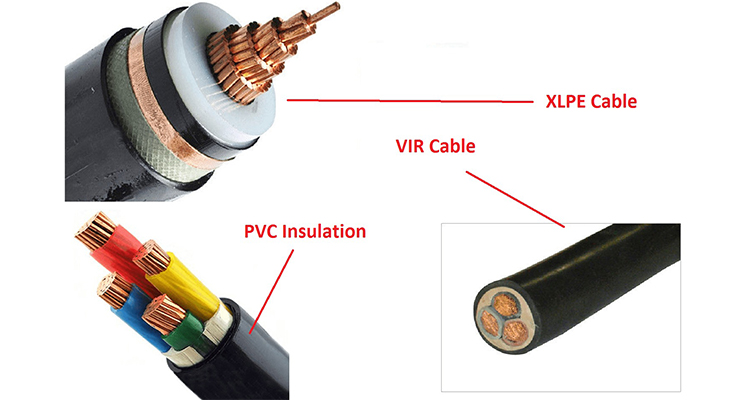

انواع کابل برق بر اساس عایق
عایق کابل، نقش مهمی در جلوگیری از نشتی جریان، آسیبدیدگی و افزایش دوام دارد. بسته به محیط استفاده، نوع عایق متفاوت خواهد بود:
- کابل با عایق PVC: مقرونبهصرفه و مقاوم در برابر رطوبت، اسیدها و مواد شیمیایی. مناسب برای اکثر محیطهای داخلی.
- کابل با عایق XLPE: دارای مقاومت حرارتی بالاتر است و در برابر ولتاژهای بالا و دمای زیاد، عملکرد مطلوبی دارد. بیشتر در کابلهای صنعتی یا زیرزمینی استفاده میشود.
- کابل با عایق لاستیکی: انعطافپذیر، مقاوم در برابر حرارت و مناسب برای کابلهای قابلحمل یا محیطهای مرطوب.
شناخت صحیح مشخصات انواع کابل برق و دستهبندیهای آن باعث افزایش بهرهوری انرژی شده و به کاهش خطرات و هزینههای نگهداری نیز کمک میکند. انتخاب مناسب از بین انواع کابل برق، وابسته به تحلیل دقیق شرایط محیطی، میزان جریان، ولتاژ و کاربری نهایی است. برای خرید یا طراحی شبکه برق، توجه به این نکات فنی ضروری است.

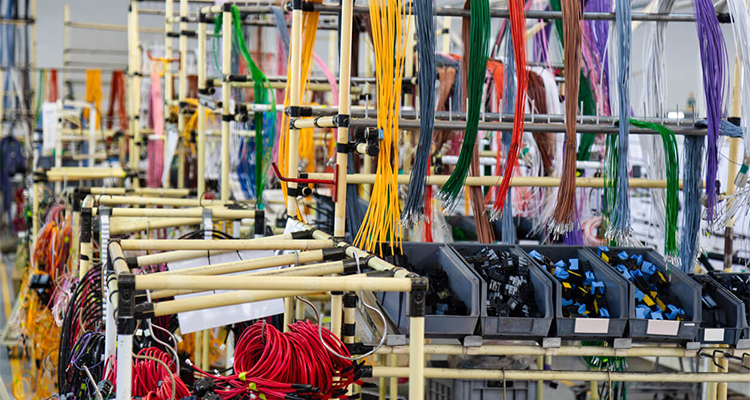

کاربردهای سیم و کابل برق
سیمها و کابلهای برق، شریانهای حیاتی سیستمهای الکتریکی محسوب میشوند و حضور آنها در هر بخش از زندگی مدرن، چه در صنعت و چه در مصارف خانگی، ضروری است. بدون استفاده از سیم و کابل مناسب، انتقال ایمن و پایدار انرژی الکتریکی ممکن نیست. شناخت دقیق کاربردهای سیم و کابل برق به ما کمک میکند تا برای هر موقعیت، انتخاب مناسبی داشته باشیم و از بروز خطرات احتمالی جلوگیری کنیم.
کاربرد در ساختمانسازی
یکی از رایجترین حوزههای استفاده از سیم و کابل، صنعت ساختوساز و تأسیسات برقی ساختمانهاست. در این بخش، سیم و کابل برق برای تأمین روشنایی، برق پریزها، سیستم تهویه، آسانسورها و تجهیزات خانگی به کار میروند. استفاده از انواع کابل برق ساختمان با استانداردهای ایمنی، مانع از بروز اتصال کوتاه و آتشسوزی میشود. سیمهای افشان، کابلهای چندرشتهای و کابلهای ارت، از پرکاربردترین گزینهها در این حوزه هستند.
کاربرد در صنعت و کارخانهها
در واحدهای صنعتی، کابلهای برق وظیفه انتقال جریان به ماشینآلات سنگین، تابلوهای فرمان و خطوط تولید را بر عهده دارند. به دلیل شدت جریان بالا و شرایط محیطی سخت، از کابلهای مقاوم با عایق XLPE یا کابلهای زرهدار استفاده میشود. در این فضاها، علاوهبر تأمین برق، از کابلهای کنترل، ابزار دقیق و دیتا نیز برای ارسال سیگنالها و اطلاعات استفاده میشود. انتخاب مناسب از بین انواع کابل ها در صنعت، نقش کلیدی در پایداری و بهرهوری خط تولید دارد.
کاربرد در نیروگاهها و انتقال انرژی
در پروژههای بزرگ انتقال و توزیع برق، مانند نیروگاهها یا پستهای برق، کابلهای ولتاژ متوسط و قوی مورد استفاده قرار میگیرند. این کابلها باید توان تحمل ولتاژهای بالا و شرایط محیطی سخت را داشته باشند. کابلهای مسلح، دفنی یا هوایی در این حوزه کاربرد فراوانی دارند. مقاومت در برابر حرارت، رطوبت و مواد خورنده، ویژگیهایی ضروری برای کابلهای انتقال قدرت در سطح بالا است.
کاربرد در سیستمهای مخابراتی و شبکه
اگرچه بخش زیادی از سیستمهای مخابراتی با فیبر نوری انجام میشود، اما همچنان کابلهای برق برای تغذیه مودمها، روترها، سرورها و تجهیزات مخابراتی نقش حیاتی دارند. کابلهای ابزار دقیق، کابلهای ترکیبی برق و دیتا و کابلهای شیلددار برای جلوگیری از نویز و تداخل، در این حوزه استفاده میشوند.
کاربرد در خودرو و حملونقل
در صنعت خودروسازی، انواع خاصی از سیم و کابل با قطر کم و انعطافپذیری بالا برای تأمین برق سیستمهای روشنایی، سیستم صوتی، باتری و ECU به کار میروند. همچنین، در قطارها، متروها و هواپیماها نیز کابلهای مقاوم در برابر لرزش و دمای بالا کاربرد دارند.
درنهایت، میتوان گفت کاربردهای سیم و کابل برق فراتر از تأمین انرژی است و نقش آنها در انتقال سیگنال، ایمنی سیستم و دوام تجهیزات نیز بسیار مهم است. برای انتخاب دقیق، باید نوع کاربرد، سطح ولتاژ، شرایط محیطی و استانداردهای ایمنی را به دقت در نظر گرفت.
راهنمای انتخاب سیم و کابل برق مناسب
انتخاب سیم و کابل برق مناسب، یکی از کلیدیترین مراحل در طراحی، نصب و بهرهبرداری از سیستمهای الکتریکی است. استفاده از محصول نامتناسب میتواند باعث افت ولتاژ، افزایش مصرف انرژی، خرابی تجهیزات یا حتی بروز آتشسوزی شود. برای انتخاب صحیح، باید مجموعهای از فاکتورهای فنی، محیطی و ایمنی را به دقت بررسی کرد.
1. نوع کاربرد و محیط نصب
اولین گام در انتخاب کابل یا سیم، مشخص کردن نوع کاربرد است. آیا سیم برای یک واحد مسکونی به کار میرود یا برای یک کارخانه صنعتی؟ محیط نصب، یعنی داخلی یا خارجی بودن محل، رطوبت، وجود مواد شیمیایی یا احتمال آسیب فیزیکی نیز بسیار مهم است. به عنوان مثال، در محیطهای صنعتی یا زیرزمینی، استفاده از کابل برق با عایق مقاوم یا کابلهای زرهدار ضروری است.
2. ظرفیت جریان و سطح مقطع
ظرفیت جریان قابل تحمل، بر اساس آمپر مورد نیاز بار و طول مسیر تعیین میشود. استفاده از سیم یا کابلی با سطح مقطع پایینتر از حد لازم، باعث گرم شدن بیش از حد و کاهش ایمنی میشود. به همین دلیل، باید بر اساس جدولهای استاندارد، سطح مقطع مناسب برای مقدار جریان مورد نظر انتخاب شود. انتخاب نادرست در این بخش میتواند به آسیب جدی به مدارها و تجهیزات منجر شود.
3. جنس هادی
در بازار، سیم و کابلها معمولاً با هادی مسی یا آلومینیومی عرضه میشوند. مس دارای رسانایی بالاتر، اما قیمت بیشتری نسبت به آلومینیوم است. برای مصارف خانگی و صنعتی با حساسیت بالا، کابلهای مسی انتخاب بهتری هستند؛ اما در پروژههایی که وزن و هزینه اهمیت بیشتری دارد، ممکن است از کابلهای آلومینیومی استفاده شود. بررسی دقیق مشخصات انواع کابل برق به شما کمک میکند بهترین گزینه را انتخاب کنید.
4. نوع عایق و روکش
نوع عایق (مانند PVC یا XLPE) باید متناسب با شرایط محیطی انتخاب شود. اگر کابل در معرض حرارت، نور خورشید، یا مواد خورنده قرار دارد، باید عایق مقاومی انتخاب شود. در فضای باز یا زیر زمین، روکشهای تقویتشده با مقاومت مکانیکی بالا نیز توصیه میشود. انواع سیم برق با عایق دوبل یا شیلددار در برابر نویز الکترومغناطیسی نیز کاربردهای خاص خود را دارند.
5. رعایت استانداردهای ملی و بینالمللی
همواره باید کابلها و سیمهایی را انتخاب کرد که دارای تأییدیه و استانداردهای معتبر مانند ISIRI، IEC یا UL باشند. استفاده از محصولات تاییدنشده، هرچند ارزانتر، میتواند به خسارتهای جدی مالی و جانی منجر شود. همچنین، برچسبها و چاپ روی کابل باید اطلاعاتی نظیر نوع هادی، ولتاژ، سطح مقطع، استاندارد ساخت و تاریخ تولید را شامل شود.
با توجه به تنوع انواع سیم و کابل برق در بازار، انتخاب محصول مناسب نیازمند دقت، دانش فنی و آشنایی با مشخصات فنی است. در صورت عدم اطمینان، مشورت با یک کارشناس برق یا فروشنده متخصص، میتواند ریسکهای احتمالی را به حداقل برساند.
سخن پایانی
شناخت دقیق و جامع از انواع کابل برق و سیمهای متنوع، نقش کلیدی در طراحی و اجرای ایمن و کارآمد سیستمهای الکتریکی ایفا میکند. از تفاوت ساختاری میان سیم و کابل گرفته تا دستهبندیهای متنوع آنها بر اساس رشته، ولتاژ، مواد سازنده و کاربرد، همه و همه نشاندهنده اهمیت انتخاب درست در پروژههای کوچک و بزرگ هستند. اگر به دنبال اجرای پروژهای مطمئن، ایمن و منطبق با استانداردهای حرفهای هستید، بدون شک باید از محصولات مناسب با نیاز خاص خود بهره ببرید. بررسی مشخصات انواع کابل برق در هنگام خرید یا مشاوره با کارشناسان فروش مجرب ما میتواند تا حد زیادی از بروز خطا و هزینههای اضافی جلوگیری کند.
با انتخاب آگاهانه، سرمایهگذاری هوشمندانهای در ایمنی و عملکرد سیستم برق خود داشته باشید.
سوالات متداول
- سیم برق و کابل برق چه تفاوتی با یکدیگر دارند؟
سیم برق معمولاً یک هادی تکی (لخت یا با روکش) است، در حالیکه کابل برق شامل دو یا چند سیم عایقشده است که در یک روکش مشترک قرار دارند و برای انتقال ایمن برق در مسیرهای طولانیتر به کار میروند.
- چگونه تفاوت انواع کابل برق را تشخیص دهیم؟
با بررسی مشخصات روی بدنه کابل (تعداد رشته، نوع عایق، ولتاژ نامی، جنس هادی) و شناخت دستهبندیها بر اساس کاربرد، ولتاژ، نوع عایق و هادی میتوان نوع کابل را بهدرستی تشخیص داد.
- آیا استفاده از کابل یا سیم نامناسب میتواند خطرناک باشد؟
بله، استفاده از کابل یا سیم نامناسب باعث گرمشدن بیش از حد، افت ولتاژ، خرابی تجهیزات و حتی آتشسوزی میشود. انتخاب صحیح با توجه به شرایط محیطی و جریان مصرفی، ضروری است.
