معرفی انواع سوکت شبکه و کاربرد آنها
شبکههای کامپیوتری در دنیای مدرن نقش حیاتی در ارتباطات، انتقال دادهها و اتصال دستگاهها ایفا میکنند. یکی از اجزای کلیدی در این شبکهها، سوکتهای شبکه هستند که بهعنوان رابط بین کابلهای شبکه و تجهیزات مختلف عمل میکنند. سوکتهای شبکه در انواع مختلفی طراحی شدهاند و هرکدام کاربردهای خاص خود را دارند. این مقاله به بررسی جامع انواع سوکت شبکه، کاربردها، استانداردها، و تجهیزات مرتبط با آنها میپردازد تا به شما در انتخاب بهترین سوکت برای نیازهای خانگی یا حرفهای کمک کند. با مطالعه این مطلب، اطلاعات کاملی درباره انواع سوکت کابل شبکه، کیستونها و نحوه استفاده از آنها به دست خواهید آورد.
سوکت شبکه چیست؟
سوکت شبکه، که گاهی به آن کانکتور شبکه نیز گفته میشود، قطعهای فیزیکی است که کابلهای شبکه را به دستگاههایی مانند کامپیوتر، روتر، سوئیچ یا مودم متصل میکند. این سوکتها امکان انتقال دادهها، سیگنالهای صوتی یا حتی سیگنالهای تلفنی را فراهم میکنند. سوکتهای شبکه در اشکال و اندازههای مختلفی وجود دارند و برای کاربردهای متفاوتی طراحی شدهاند. بهعنوان مثال، سوکتهای RJ45 برای شبکههای اترنت و سوکتهای RJ11 برای خطوط تلفن استفاده میشوند.
سوکتهای شبکه باید از مواد باکیفیت ساخته شوند تا از افت سیگنال، نویز یا قطعی در شبکه جلوگیری شود. کیفیت سوکت کابل شبکه تأثیر مستقیمی بر سرعت و پایداری شبکه دارد. همچنین، رعایت استانداردهای بینالمللی مانند TIA/EIA در طراحی و نصب این سوکتها ضروری است تا سازگاری و عملکرد بهینه تضمین شود.
انواع سوکت شبکه
انواع سوکت شبکه بر اساس نوع کابل، کاربرد و استانداردهای شبکهای متفاوت هستند. در ادامه به بررسی مهمترین انواع سوکت شبکه میپردازیم که در شبکههای خانگی، اداری و صنعتی استفاده میشوند:

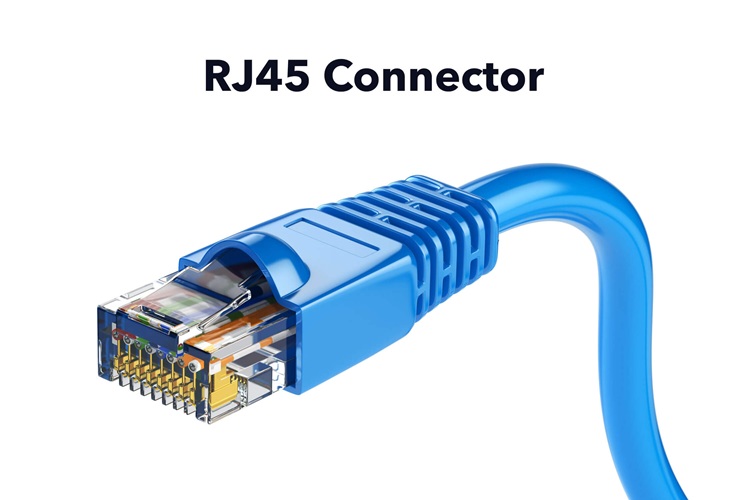

سوکت RJ45
سوکت RJ45 پرکاربردترین نوع سوکت کابل شبکه است که در شبکههای اترنت برای اتصال دستگاههایی مانند کامپیوتر، روتر، سوئیچ و دستگاههای ذخیرهسازی شبکه (NAS) استفاده میشود. این سوکت از 8 پین تشکیل شده و با کابلهای زوجبههمتابیده (Twisted Pair) مانند Cat5e، Cat6 و Cat6a سازگار است. سوکت RJ45 به دلیل انعطافپذیری و توانایی پشتیبانی از سرعتهای بالا، در اکثر شبکههای مدرن استفاده میشود.
سوکت RJ11
سوکت RJ11 عمدتاً برای اتصالات تلفنی طراحی شده و یکی از انواع سوکت تلفن محسوب میشود. این سوکت معمولاً 4 یا 6 پین دارد و نسبت به RJ45 کوچکتر است. اگرچه RJ11 بیشتر برای خطوط تلفن استفاده میشود، اما در برخی شبکههای قدیمی یا ساده نیز کاربرد دارد. تفاوت اصلی RJ11 با RJ45 در تعداد پینها و نوع سیگنالهایی است که منتقل میکند.
سوکت RJ48
سوکت RJ48 برای کاربردهای مخابراتی پیشرفتهتر مانند خطوط T1 و E1 طراحی شده است. این سوکتها در شبکههای سازمانی و صنعتی که نیاز به انتقال دادههای سنگین دارند، استفاده میشوند. از نظر ظاهری، RJ48 شبیه به RJ45 است، اما پیکربندی پینها و نوع کابل مورد استفاده در آن متفاوت است.
سوکتهای فیبر نوری
سوکتهای فیبر نوری مانند SC، LC و ST برای انتقال دادهها با سرعت بسیار بالا و در فواصل طولانی استفاده میشوند. این سوکتها در مقایسه با سوکتهای مسی مانند RJ45، پهنای باند بیشتری ارائه میدهند و برای شبکههای پیشرفته مانند دیتاسنترها و زیرساختهای مخابراتی مناسب هستند. سوکتهای فیبر نوری معمولاً گرانتر هستند، اما عملکرد فوقالعادهای در محیطهای پرنویز دارند.
سوکتهای خاص
برخی سوکتهای تخصصی مانند GG45 و TERA برای کاربردهای خاص در شبکههای پرسرعت طراحی شدهاند. این سوکتها کمتر رایج هستند، اما در پروژههای صنعتی یا تحقیقاتی که نیاز به پهنای باند بسیار بالا دارند، استفاده میشوند.

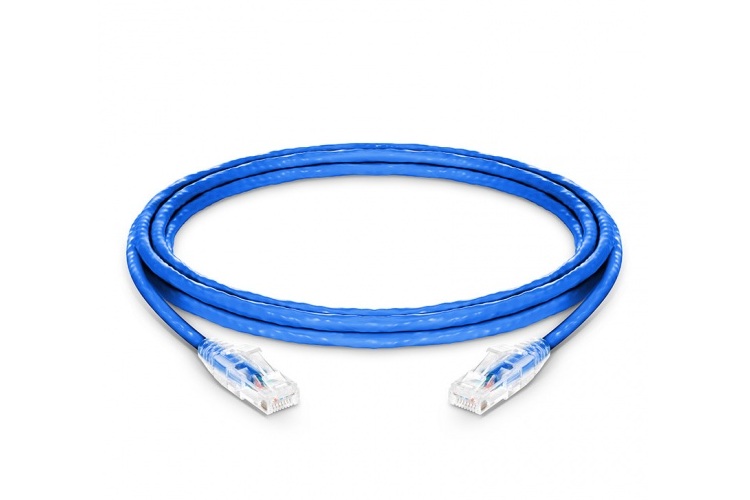

انواع سوکت شبکه Cat6
سوکتهای شبکه Cat6 برای پشتیبانی از سرعتهای بالاتر و پهنای باند بیشتر نسبت به نسخههای قبلی مانند Cat5 و Cat5e طراحی شدهاند. این سوکتها معمولاً با کابلهای Cat6 و Cat6a سازگار هستند و برای شبکههای گیگابیتی و حتی 10 گیگابیتی مناسباند. انواع سوکت شبکه Cat6 شامل موارد زیر است:
- سوکتهای بدون شیلد (UTP): این سوکتها برای محیطهایی با نویز الکترومغناطیسی کم مناسب هستند. سوکتهای UTP هزینه کمتری دارند و برای شبکههای خانگی یا اداری کوچک ایدهآلاند.
- سوکتهای شیلددار (STP): این سوکتها با لایه محافظتی اضافی برای کاهش تداخل الکترومغناطیسی طراحی شدهاند. در محیطهایی مانند کارخانهها یا مراکز داده که نویز الکتریکی زیاد است، استفاده از سوکتهای STP توصیه میشود.
- سوکتهای ماژولار Cat6: این سوکتها برای نصب آسانتر و انعطافپذیری بیشتر در سیستمهای کابلکشی ساختیافته استفاده میشوند. ماژولار بودن این سوکتها امکان تعویض و ارتقا را آسانتر میکند.
انواع سوکت شبکه Cat6 به دلیل توانایی پشتیبانی از سرعتهای بالا (تا 10 گیگابیت بر ثانیه در فواصل کوتاه) و کاهش نویز، در شبکههای مدرن بسیار محبوب هستند. این سوکتها معمولاً با استاندارد TIA/EIA-568-B سازگار هستند و برای پروژههای حرفهای توصیه میشوند.

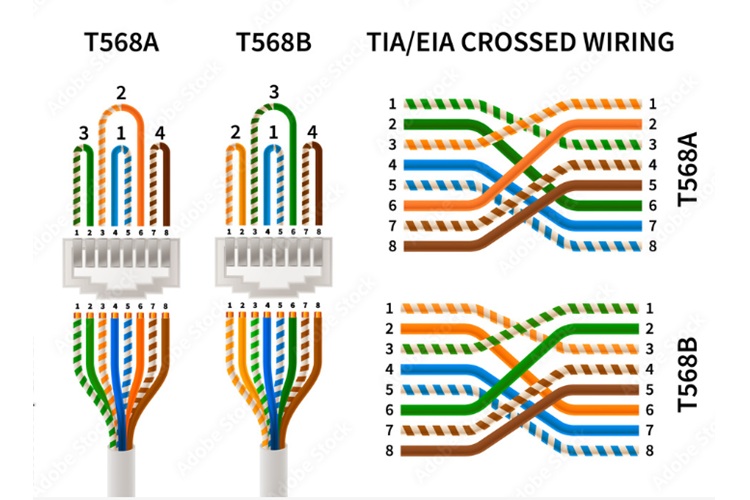

رنگ بندی سوکت شبکه
رنگ بندی سوکت شبکه یکی از مهمترین جنبههای نصب سوکتهای شبکه است که بر عملکرد و پایداری شبکه تأثیر میگذارد. دو استاندارد اصلی برای ترتیب رنگها در سوکتهای RJ45 وجود دارد: T568-A و T568-B. این استانداردها ترتیب قرارگیری 8 رشته سیم در کابلهای زوج بههمتابیده را مشخص میکنند.
- استاندارد T568-A: ترتیب رنگها در این استاندارد بهصورت زیر است: سبز-سفید، سبز، نارنجی-سفید، آبی، آبی-سفید، نارنجی، قهوهای-سفید، قهوهای. این استاندارد در برخی پروژههای خاص استفاده میشود، اما کمتر رایج است.
- استاندارد T568-B: ترتیب رنگها در این استاندارد به صورت زیر است: نارنجی-سفید، نارنجی، سبز-سفید، آبی، آبی-سفید، سبز، قهوهای-سفید، قهوهای. این استاندارد در اکثر شبکههای مدرن رایجتر است و به دلیل سازگاری بالا، بیشتر توصیه میشود.
رعایت رنگبندی صحیح در هنگام پرس سوکت شبکه ضروری است، زیرا اشتباه در ترتیب سیمها میتواند باعث قطعی شبکه، کاهش سرعت یا نویز شود. برای اطمینان از صحت اتصالات، استفاده از تستر کابل شبکه پس از نصب توصیه میشود.

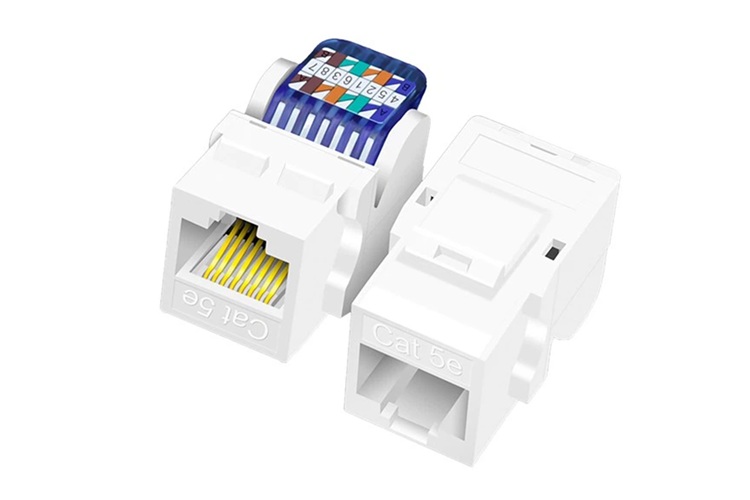

انواع کیستون
کیستونها (Keystone) ماژولهای کوچکی هستند که برای اتصال کابلهای شبکه به پریزهای دیواری، پچپنلها یا سایر تجهیزات شبکهای استفاده میشوند. این ماژولها به دلیل طراحی استاندارد و ماژولار، امکان نصب و تعویض آسان را فراهم میکنند. انواع کیستون شامل موارد زیر است:
- کیستون RJ45: این نوع کیستون برای اتصال کابلهای اترنت به پریزهای دیواری یا پچپنلها طراحی شده است. کیستونهای RJ45 با کابلهای Cat5e، Cat6 و Cat6a سازگار هستند و در شبکههای خانگی و حرفهای بسیار پرکاربردند.
- کیستون RJ11: این کیستونها برای خطوط تلفن طراحی شدهاند و در پریزهای تلفنی استفاده میشوند. آنها معمولاً با کابلهای تلفنی 4 یا 6 پین سازگار هستند.
- کیستون فیبر نوری: این کیستونها برای اتصال کابلهای فیبر نوری به کار میروند و در شبکههای پرسرعت مانند دیتاسنترها کاربرد دارند. کیستونهای فیبر نوری معمولاً با کانکتورهای SC یا LC سازگار هستند.
- کیستونهای ترکیبی: این کیستونها امکان اتصال همزمان کابلهای شبکه و تلفن را فراهم میکنند و برای محیطهایی که نیاز به هر دو نوع اتصال دارند، مناسباند.
انواع کیستون به دلیل انعطافپذیری و سازگاری با سیستمهای کابلکشی ساختیافته، در پروژههای شبکهای مدرن بسیار محبوب هستند. انتخاب کیستون مناسب به نوع کابل، استاندارد شبکه و نیازهای محیطی بستگی دارد.
بیشتر بدانید: کابل VGA چیست و چه کاربردی دارد
تجهیزات لازم برای سوکت زدن
برای نصب سوکتهای شبکه بهصورت حرفهای، به ابزارها و تجهیزات خاصی نیاز است. این تجهیزات به شما کمک میکنند تا سوکتها را بهدرستی نصب کرده و از عملکرد بهینه شبکه اطمینان حاصل کنید. مهمترین تجهیزات عبارتاند از:
- کابل شبکه: کابلهای زوجبههمتابیده مانند Cat5e، Cat6 یا Cat6a برای انتقال دادهها استفاده میشوند. انتخاب کابل مناسب به سرعت و پهنای باند مورد نیاز بستگی دارد.
- سوکت RJ45: این سوکتها برای اتصال کابلهای اترنت به دستگاهها استفاده میشوند. سوکتهای باکیفیت با روکش طلا برای کاهش نویز توصیه میشوند.
- ابزار پرس سوکت (Crimping Tool): این ابزار برای پرس کردن سوکت RJ45 روی کابل شبکه استفاده میشود. ابزارهای باکیفیت، اتصال محکم و دقیقی ایجاد میکنند.
- کاتر و ابزار لخت کردن کابل: برای برش روکش کابل و آمادهسازی سیمها برای نصب سوکت استفاده میشود.
- تستر کابل شبکه: این دستگاه برای بررسی صحت اتصالات، ترتیب رنگها و عملکرد سوکت پس از نصب به کار میرود.
- کیستون و پچپنل: برای سازماندهی کابلکشی در محیطهای حرفهای مانند ادارات و دیتاسنترها استفاده میشوند.
- ابزار پانچ (Punch Down Tool): برای نصب کابلها در کیستونها یا پچپنلها استفاده میشود.
استفاده از تجهیزات باکیفیت و رعایت استانداردهای نصب، تأثیر مستقیمی بر عملکرد و پایداری شبکه دارد. برای پروژههای بزرگ، توصیه میشود از ابزارهای حرفهای و برندهای معتبر استفاده کنید.
برای خرید کابل مخابراتی با بهترین کیفیت و قیمت کلیک کنید.
استاندارد سوکت شبکه
استانداردهای سوکت شبکه برای تضمین سازگاری، عملکرد بهینه و ایمنی طراحی شدهاند. رعایت این استانداردها در انتخاب و نصب سوکتهای شبکه ضروری است. مهمترین استانداردها عبارتاند از:
- TIA/EIA-568: این استاندارد ترتیب رنگها و پیکربندی سوکتهای شبکه را مشخص میکند. دو نسخه اصلی آن، T568-A و T568-B، برای کابلکشی اترنت استفاده میشوند.
- ISO/IEC 11801: استاندارد بینالمللی برای کابلکشی و اتصالات شبکه است که مشخصات فنی برای سوکتها و کابلها را تعیین میکند.
- Cat6 و Cat6a: این استانداردها برای پشتیبانی از سرعتهای بالا (تا 10 گیگابیت بر ثانیه) و پهنای باند بیشتر طراحی شدهاند. سوکتهای Cat6 و Cat6a باید با کابلهای مربوطه سازگار باشند.
- IEEE 802.3: این استاندارد مشخصات مربوط به شبکههای اترنت را تعیین میکند و بر انتخاب سوکتها و کابلها تأثیر میگذارد.
رعایت این استانداردها از مشکلات رایج مانند قطعی شبکه، کاهش سرعت یا تداخل سیگنال جلوگیری میکند. برای اطمینان از نصب صحیح، توصیه میشود از متخصصان شبکه یا تکنسینهای مجرب کمک بگیرید.
جمعبندی
سوکتهای شبکه اجزای حیاتی در زیرساختهای شبکهای هستند که اتصال پایدار و پرسرعت را تضمین میکنند. شناخت انواع سوکت شبکه مانند RJ45، RJ11 و کیستونها، و همچنین رعایت استانداردهای رنگبندی و نصب، برای راهاندازی یک شبکه کارآمد ضروری است. انتخاب سوکت کابل شبکه مناسب، استفاده از تجهیزات باکیفیت و توجه به استانداردهای بینالمللی مانند TIA/EIA-568، عملکرد شبکه را بهطور قابلتوجهی بهبود میبخشد. امیدواریم این مقاله اطلاعات جامعی درباره انواع سوکت شبکه و کاربردهای آنها در اختیارتان قرار داده باشد تا بتوانید بهترین انتخاب را برای نیازهای خود داشته باشید.
سوالات متداول
- سوکت RJ45 چیست و چه کاربردی دارد؟
سوکت RJ45 کانکتوری با 8 پین است که برای اتصال کابلهای اترنت به دستگاههایی مانند کامپیوتر، روتر و سوئیچ استفاده میشود. این سوکت در شبکههای اترنت با سرعتهای مختلف کاربرد دارد.
- چه عواملی بر کیفیت اتصال سوکت شبکه تأثیر میگذارد؟
کیفیت کابل، نوع سوکت (شیلددار یا بدون شیلد)، رعایت استانداردهای رنگبندی، استفاده از ابزار پرس مناسب و نصب صحیح از عوامل کلیدی در کیفیت اتصال هستند.
- چگونه میتوان سوکت مناسب برای شبکه خانگی یا اداری را انتخاب کرد؟
برای شبکههای خانگی، سوکتهای Cat5e یا Cat6 کافی هستند. برای شبکههای اداری با سرعت بالا یا محیطهای پرنویز، سوکتهای Cat6 یا Cat6a شیلددار توصیه میشود.
