آموزش طریقه نصب پتانسیومتر
پتانسیومتر یکی از اجزای مهم کنترلی در مدارهای الکترونیکی و سیستمهای صنعتی است که در بسیاری از کاربردها از جمله تنظیم سرعت موتور، تغییر شدت نور یا کنترل ولتاژ به کار میرود. در دنیای اتوماسیون صنعتی، یکی از رایجترین موارد استفاده از پتانسیومتر، کنترل سرعت موتور از طریق اینورتر است. در این شرایط، آشنایی با طریقه نصب پتانسیومتر، اهمیت بالایی دارد.
اگرچه ظاهر پتانسیومتر ساده به نظر میرسد، اما نصب آن بدون شناخت کافی از سیمکشی، پورتهای اینورتر و تنظیمات نرمافزاری، میتواند منجر به خطا یا آسیب به تجهیزات شود. این مطلب با هدف آموزش طریقه نصب پتانسیومتر بهطور گامبهگام نگارش شده تا کاربران بتوانند بهآسانی آن را به اینورتر متصل کرده و بهدرستی از قابلیتهای آن بهرهمند شوند. در ادامه، ابتدا با ساختار و عملکرد پتانسیومتر آشنا میشویم و سپس به مراحل نصب، تنظیمات لازم و همچنین مشکلات رایجی که ممکن است هنگام اتصال به وجود آید، میپردازیم.
آشنایی با پتانسیومتر
پتانسیومتر یک مقاومت متغیر سهپایه است که با چرخاندن محور آن میتوان مقدار مقاومت را تغییر داد. این قطعه درواقع نوعی تقسیمکننده ولتاژ محسوب میشود که بسته به مقدار چرخش، خروجی متغیری ایجاد میکند. از پتانسیومترها میتوان در کنترل شدت صدا، نور، سرعت موتور و دیگر کاربردهای مشابه استفاده کرد.
در صنایع، پتانسیومترها نقش تنظیمکننده سرعت موتور را ایفا میکنند. برای نمونه، در سیستمهایی که از اینورتر برای کنترل موتور استفاده میشود، پتانسیومتر امکان تنظیم سرعت بهصورت دستی را فراهم میسازد. این قابلیت باعث میشود کاربر بدون نیاز به ورود پارامترهای دیجیتال یا نرمافزار خاص، تنها با چرخاندن یک ولوم ساده، سرعت دلخواه خود را تنظیم کند. در پروژههای کنترلی، پتانسیومتر نصب شده روی پنل دستگاه میتواند به عنوان یک واسط کاربری ساده و قابل فهم عمل کند. شناخت ساختار داخلی و نحوه عملکرد آن، اولین گام در آموزش اتصال پتانسیومتر است.
مراحل نصب پتانسیومتر به اینورتر
طریقه نصب پتانسیومتر به اینورتر نیازمند توجه به نقشه سیمکشی و شناخت ورودیهای آنالوگ اینورتر است. اکثر اینورترها دارای سه ورودی برای اتصال پتانسیومتر هستند: پایه تغذیه (معمولاً ۱۰ ولت یا ۵ ولت)، پایه سیگنال آنالوگ (خروجی متغیر پتانسیومتر) و پایه زمین (GND). برای شروع، ابتدا اینورتر را خاموش کرده و اتصالات را مطابق دفترچه راهنمای آن بررسی کنید.
سپس سیمهای پتانسیومتر را به ترتیب زیر متصل کنید:
- پایه وسط پتانسیومتر به ورودی آنالوگ اینورتر
- یکی از پایههای کناری به 10V (تغذیه)
- پایه دیگر به GND
مهم است که از کابلهای شیلددار و باکیفیت استفاده کنید تا نویز محیط باعث خطای عملکرد نشود. در صورتی که از مدلهای خاص اینورتر استفاده میکنید، ممکن است ترتیب پایهها یا ولتاژها متفاوت باشد. در این مرحله، داشتن نقشه مدار یا دفترچه فنی دستگاه بسیار ضروری است. یادگیری دقیق نحوه نصب پتانسیومتر به اینورتر میتواند از بسیاری از خطاهای بعدی جلوگیری کند.
تنظیمات اینورتر و پتانسیومتر
پس از انجام سیمکشی صحیح، نوبت به تنظیمات نرمافزاری اینورتر میرسد. برای اینکه اینورتر فرمان سرعت را از پتانسیومتر دریافت کند، باید پارامترهای ورودی سیگنال آنالوگ به درستی تنظیم شوند. معمولاً در منوی پارامترهای اینورتر، گزینههایی با عناوین “Frequency Reference” یا “Analog Input” وجود دارد.
در این بخش، لازم است ورودی آنالوگ به عنوان منبع اصلی تنظیم فرکانس انتخاب شود. این مقدار معمولاً بین 0 تا 10 ولت (متناسب با موقعیت پتانسیومتر) تعریف میشود. همچنین برخی اینورترها امکان تعریف محدوده سرعت، فیلتر کردن نویز ورودی و کالیبره کردن سیگنال را نیز دارند. رعایت این موارد باعث میشود تغییرات پتانسیومتر بهصورت نرم و دقیق اعمال شود.
اگر تنظیمات بهدرستی انجام نشود، ممکن است علیرغم اتصال درست، پتانسیومتر هیچ تأثیری روی سرعت موتور نگذارد. درک این بخش برای تکمیل آموزش نصب پتانسیومتر ضروری است، زیرا عملکرد نهایی وابسته به هر دو بخش سختافزار و نرمافزار است.
جهت خرید انواه مولتی ترن با بهترین قیمت و کیفیت کلیک کنید.

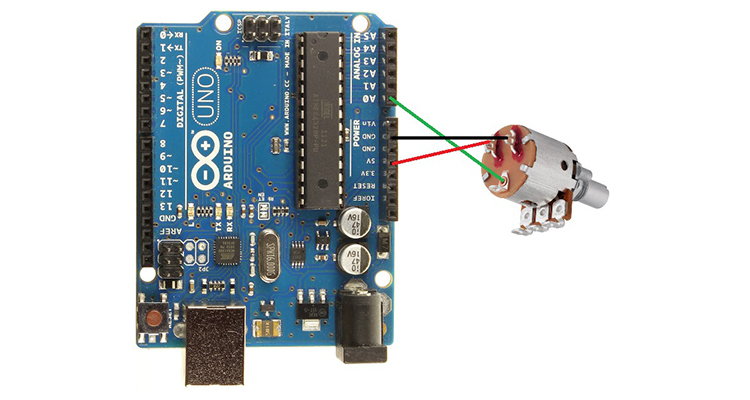

مشکلات رایج در هنگام اتصال پتانسیومتر
با وجود رعایت تمام مراحل طریقه نصب پتانسیومتر، باز هم ممکن است هنگام اتصال با مشکلات متعددی روبهرو شوید که در صورت شناخت آنها، بهراحتی قابل حل هستند. یکی از رایجترین مشکلات، تنظیم نبودن پارامتر ورودی سیگنال در اینورتر است. در این حالت، حتی اگر سیمکشی درست باشد، کنترل سرعت انجام نمیشود.
مسئله دیگر، اشتباه در سیمکشی است؛ مثلاً اگر پایه وسط پتانسیومتر به اشتباه به تغذیه یا زمین متصل شود، عملکرد آن کاملاً مختل خواهد شد. همچنین، اتصال سیمهای بدون محافظ در محیطهایی با نویز بالا ممکن است منجر به نوسان یا رفتار غیرعادی شود. استفاده از پتانسیومتر با مقدار اهم نامناسب نیز یکی از دلایل اصلی خرابی یا عملکرد نادرست است.
از دیگر مشکلات میتوان به خرابی فیزیکی خود پتانسیومتر اشاره کرد. در این حالت، خروجی ولتاژ بهدرستی تغییر نمیکند. برای رفع چنین مشکلاتی، بهتر است همیشه قبل از نصب، قطعه را با مولتیمتر تست کرده و از سلامت آن مطمئن شوید. آگاهی از این موارد، در تسلط بر طریقه نصب پتانسیومتر نقش مهمی ایفا میکند.
بیشتر بدانید : اسیلاتور چیست
نکات تکمیلی برای بهبود عملکرد پتانسیومتر
برای افزایش طول عمر و دقت عملکرد پتانسیومتر، رعایت چند نکته ضروری است. اول اینکه، از نصب پتانسیومتر در مکانهای مرطوب یا پر گردوغبار خودداری کنید، زیرا این شرایط ممکن است منجر به زنگزدگی یا اختلال در عملکرد شود. دوم اینکه، از نصب پتانسیومتر در نزدیکی منابع نویز یا کابلهای قدرت بپرهیزید تا سیگنال آنالوگ دچار اختلال نشود. نکته دیگر مربوط به انتخاب پتانسیومتر مناسب است. برای اینورترها، اغلب مدلهایی با مقاومت ۱۰ کیلو اهم پیشنهاد میشود. همچنین، استفاده از ولومهای باکیفیت و دارای قفل مکانیکی میتواند دقت بیشتری فراهم کند.
رعایت این نکات در کنار آموزش اتصال پتانسیومتر به کاربران کمک میکند تا یک سیستم کنترل پایدار و دقیق داشته باشند.
سخن پایانی
در این مطلب تلاش کردیم بهطور کامل و گامبهگام به بررسی طریقه نصب پتانسیومتر بپردازیم. ابتدا با ساختار و کاربرد این قطعه آشنا شدیم و سپس مراحل دقیق اتصال آن به اینورتر را بررسی کردیم. در ادامه، تنظیمات نرمافزاری اینورتر، مشکلات رایج در نصب و نکات تکمیلی برای عملکرد بهتر را مرور کردیم. این مسیر به کاربر کمک میکند تا درک درستی از فرایند نصب و راهاندازی پتانسیومتر داشته باشد و از خطاهای احتمالی جلوگیری کند.
با رعایت اصول بیانشده در این مقاله میتوان بر نحوه اتصال پتانسیومتر به اینورتر تسلط یافته و بهسادگی یک کنترل دقیق و کارآمد برای موتورهای صنعتی ایجاد کرد. اگر در طریقه نصب پتانسیومتر یا تنظیمات آن با مشکل مواجه شدید، پیشنهاد میشود به دفترچه راهنمای اینورتر مراجعه کرده یا با متخصصین فنی مشورت کنید. درنهایت، انتخاب تجهیزات مناسب و نصب اصولی، کلید موفقیت در پروژههای کنترلی است.
سوالات متداول
- چگونه پایههای پتانسیومتر را به اینورتر متصل کنیم؟
پایه وسط پتانسیومتر به ورودی آنالوگ، یکی از پایههای کناری به 10V (تغذیه) و پایه دیگر به GND اینورتر متصل میشود.
- چه نوع پتانسیومتری برای اتصال به اینورتر مناسبتر است؟
پتانسیومتر با مقاومت ۱۰ کیلو اهم و کیفیت ساخت بالا، گزینهای مناسب برای استفاده در اینورترهاست.
- چگونه میتوان عملکرد پتانسیومتر را پس از نصب تست کرد؟
با چرخاندن ولوم پتانسیومتر باید سرعت موتور تغییر کند؛ همچنین میتوان ولتاژ خروجی آن را با مولتیمتر بررسی کرد.
