روش تست پل دیود

پل دیود جزو قطعات الکترونیکی بسیار مهم در مدارهای برق بشمار می‌رود که وظیفه اصلی آن تبدیل جریان متناوب به جریان مستقیم است. این قطعه برای عملکرد صحیح دستگاه‌های الکترونیکی اهمیت زیادی دارد، به‌ همین منظور باید از سلامت آن اطمینان حاصل کرد. خرابی این پل دیود می‌تواند باعث ایجاد اختلال در مدارهای تغذیه شده و یا حتی به دیگر قطعات الکترونیکی هم آسیب وارد کند. به‌ همین دلیل شناخت و آشنایی با نحوه تست پل دیود به شما کمک می‌کند تا بتوانید این قطعه را بررسی کرده و در صورت لزوم به تعویض آن بپردازید.

اما برای بررسی سلامت این پل روش‌های مختلفی وجود دارد که هرکدام از آن‌ها تجهیزات خاص خود را می‌خواهند. رایج‌ترین روش تست پل دیود استفاده از مولتی متر است که به کمک آن می‌توان میزان مقاومت و ولتاژ در دوسر دیودها را تنظیم کرد و بررسی وضعیت عملکرد آن پرداخت.

برای خرید و قیمت پل دیود با بالاترین کیفیت و قیمت مناسب در جم ترونیک کلیک کنید.

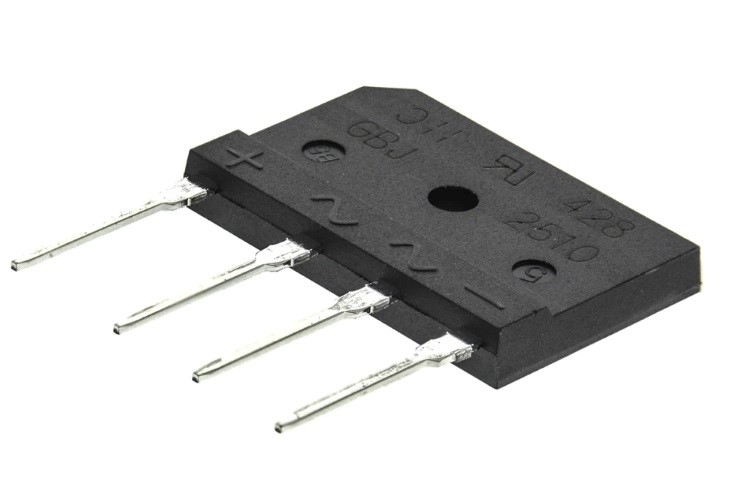

 آشنایی با پل دیود

پل دیود جزو اجزاء بسیار مهم در دنیای الکترونیک محسوب می‌شود که وظیفه تبدیل جریان AC به DC را بر عهده دارد. این قطعه از چهار تا شش دیود تشکیل شده که با طراحی خاصی در کنار هم قرار می‌گیرند. از آن‌ جایی‌ که بسیاری از دستگاه‌های الکترونیکی به‌ منظور عملکرد صحیح خود به جریان مستقیم نیاز دارند، این پل نقشی کلیدی در مدارها ایفا می‌کند؛ اما پل دیودها را از لحاظ ساختار و کاربرد تقسیم‌بندی می‌کنند که شامل نمونه‌های تک فاز، سه فاز، مدل‌های مربعی‌شکل، گرد، شانه‌ای و … هستیم. حضور و کاربرد این قطعه را از شارژرهای ساده تلفن همراه تا دستگاه‌های پیشرفته‌تر مانند منابع تغذیه کامپیوترها می‌بینیم.

به‌ منظور اطمینان از صحت عملکرد این قطعه آموزش تست پل دیود به تکنسین‌ها و تعمیرکاران و افراد فعال در این حوزه بسیار ضروری است. روش‌های مختلفی هم برای این امر وجود دارد، همچنین در نحوه تست پل دیود باید به نکات مهم مانند هدایت درست، جریان و عدم وجود اتصالات معیوب توجه کرد. به‌ همین منظور تصمیم داریم تا در این مطلب به بررسی دو روش از روش‌های تست برای پل دیود بپردازیم.

جهت خرید دیود شاتکی با بهترین کیفیت موجود در بازار کلیک کنید.

 روش های تست پل دیود

به‌ منظور اطمینان از عملکرد صحیح این پل روش‌های مختلفی برای تست وجود دارد که به کمک آن‌ها می‌توان قطعه را مورد آزمایش قرارداد تا از سلامت دیودها اطمینان حاصل کرد. در صورت مشاهده هر گونه خرابی هم امکان تعویض یا تعمیر دیود وجود دارد. دو مورد از رایج‌ترین روش‌های تست استفاده از مولتی متر و اهم متر است.

بیشتر بدانید : پل دیود چیست؟

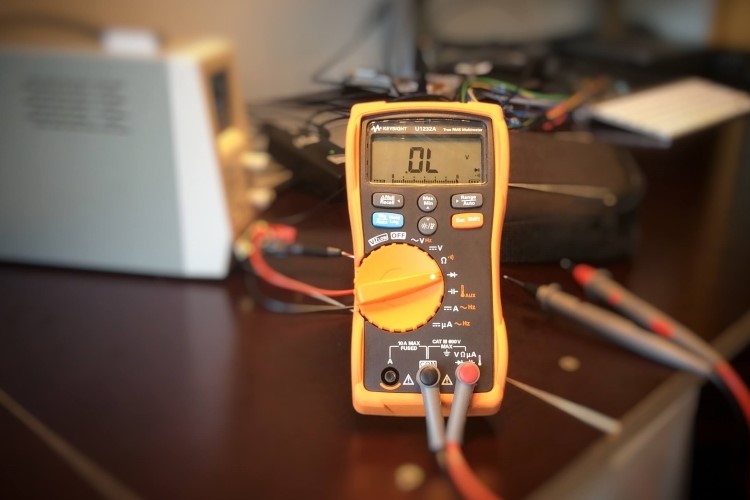

 روش تست پل دیود با مولتی متر

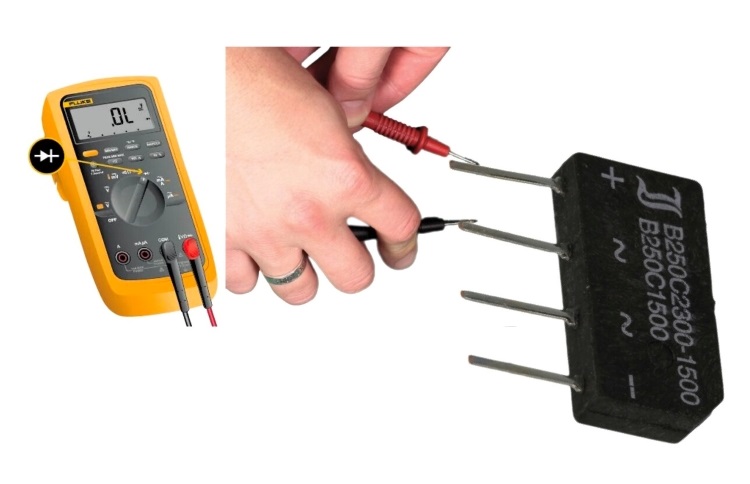

یکی از دقیق‌ترین روش‌ها برای بررسی عملکرد پل دیود استفاده از مولتی متر بوده که مراحل انجام آن بدین صورت است. ابتدا مولتی متر را روی حالت تست دیود قرار دهید، سپس سیم قرمز را روی ترمینال منفی و سیم مشکی را به‌ طور جداگانه به دو پایه AC متصل کنید. ولتاژی که در این حالت می‌خوانید باید چیزی حدود ۰.۵ تا ۰.۷ ولت باشد. سپس سیم مشکی را روی ترمینال منفی گذاشته و سیم قرمز را به پایه AC متصل کنید. این بار مولتی متر باید عدد بی‌نهایت را به شما نشان دهد که این امر بیانگر آن است که دیودهای D1 و D3 سالم هستند.

در مرحله بعدی سیم قرمز را روی ترمینال مثبت گذاشته و سیم مشکی را به پایه AC وصل کنید. در این‌ حالت دستگاه باید مقدار بی‌نهایت را نشان دهد. حال سیم‌ها را برعکس قرار دهید که باید ولتاژی بین ۰.۵ تا ۰.۷ ببینید که نشان‌دهنده سلامت دیودهای D2 و D4 هستند. درنهایت کار هم سیم قرمز را روی منفی و سیم مشکی را روی مثبت قرار داده و ولتاژ را ببینید. اگر ولتاژی حدود ۱ تا ۱.۴ ولت باشد نشان می‌دهد که مجموعه ولتاژ دو دیود سری شده‌، در حالت معکوس آن هم باید عدد بی‌نهایت را ببینید.

 روش تست پل دیود با اهم متر عقربه‌ای

از دیگر روش‌های تست استفاده از اهم متر عقربه‌ای است که تفاوت آن با مدل قبلی در نحوه اتصال خواهد بود. در این روش مولتی متر را روی حالت اهم قرار دهید و سپس فیش نری قرمز را به فیش مادگی سیاه و فیش نری مشکی را به فیش مادگی قرمز وصل کنید. در ادامه تمامی مراحلی که در روش قبل گفتیم را انجام دهید. در این تست باید مقدار عددی که بر روی اهم متر خوانده می‌شود در جهت مستقیم دیودها چیزی بین ۰.۵ تا ۰.۷ ولت و در جهت معکوس آن، بی‌نهایت باشد.

بیشتر بخوانید و مطالعه کنید : نحوه تست دیود زنر

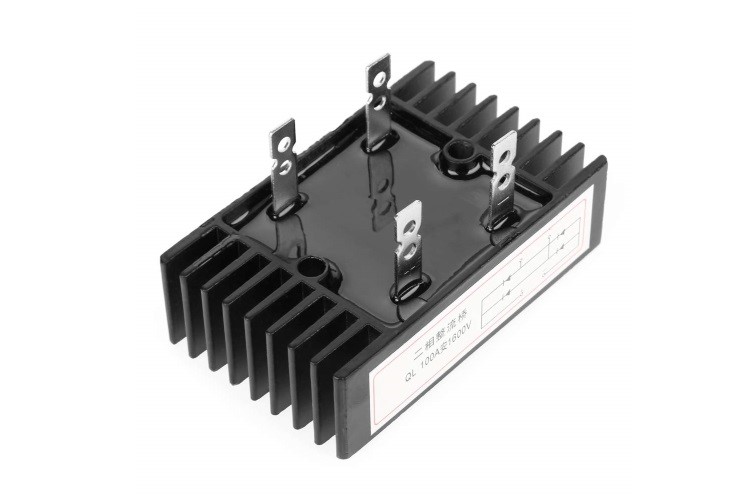

 علت سوختن پل دیود

سوختن پل دیود به دلایل مختلفی رخ می‌دهد که از جمله مهم‌ترین آن‌ها می‌توان به عبور جریان یا ولتاژ بیش‌ازحد مجاز از مدار اشاره داشت. هنگامی ‌که جریان ورودی از مقدار نامی دیودها بیشتر باشد، افزایش دما را خواهیم داشت که درنتیجه‌ آن دیود می‌سوزد یا ممکن است حتی بترکد. از دیگر دلایل رایج برای سوختن این پل دیود می‌توان اتصال کوتاه در مدار را نام برد که منجر به عبور جریان ناگهانی و بیش‌ازحد از پل دیود شده و آن را از کار می‌اندازد.

 جمع‌بندی

تست پل دیود یکی از مهم‌ترین مراحل بررسی سلامت مدارهای الکترونیکی بوده که آن را به کمک ابزارهای مختلفی مانند مولتی متر و اهم متر می‌سنجند. در این تست می‌توان از عملکرد صحیح دیودهای داخلی اطمینان حاصل کرد و در صورت مشاهده هر گونه خرابی، آن را تشخیص داد. روش‌های این تست هم متنوع هستند که شامل اندازه‌گیری ولتاژ و مقاومت می‌شوند.

 سوالات متداول

• چه ابزارهایی برای تست پل دیود نیاز است؟

برای تست این پل اصلی‌ترین ابزارها مولتی متر دیجیتال یا اهم متر هستند که به کمک آن‌ها می‌توان مقاومت، هدایت دیود و ولتاژ را اندازه‌گیری کرد. همچنین در برخی از روش‌های تستی می‌توان از منبع تغذیه DC هم استفاده کرد.

• چه عواملی می‌توانند باعث خرابی دیودهای پل دیود شوند؟

خرابی این دیودها ممکن است به‌ دلیل عبور جریان یا ولتاژ بیش‌ازحد، اتصال کوتاه، نوسانات شدید برق، گرمای بیش‌ازحد، نصب نادرست و استفاده از قطعات بی‌کیفیت باشد.

• چگونه می‌توان از سوختن پل دیود جلوگیری کرد؟

برای جلوگیری از سوختن این قطعه باید از دیودهای با کیفیت متناسب با نیاز مدار استفاده کرد. همچنین رعایت محدوده ولتاژ و جریان نامی، طراحی صحیح مدار، جلوگیری از اتصال کوتاه و نصب فیوزهای حفاظتی می‌توانند راهکارهای مؤثری برای محافظت از آن باشند.
