رگولاتور بانک خازنی چیست و چگونه کار میکند؟
آیا تا به حال قبض برقی دریافت کردهاید که به خاطر جریمه «توان راکتیو»، مبلغ آن بسیار بالا باشد؟ این اتفاق ناخوشایند، به خصوص در محیطهای صنعتی و کارگاهها، مستقیما به مفهومی به نام «ضریب توان» مربوط است. زمانی که ضریب توان شبکه شما پایین باشد (که معمولا به دلیل وجود موتورهای الکتریکی و بارهای سلفی رخ میدهد)، شما عملا جریمه میشوید. اینجاست که بانکهای خازنی برای جبران این مشکل استفاده میشوند. اما یک بانک خازنی به تنهایی کافی نیست؛ به یک کنترلکننده نیاز دارد تا بداند چه زمانی و چه مقدار خازن را وارد مدار کند.
وظیفه رگولاتور بانک خازنی دقیقا همین است. این قطعه، کنترلکننده اصلی بانک خازنی است که به طور خودکار سیستم را مدیریت میکند تا ضریب توان را در محدوده مطلوب نگه دارد و شما را از پرداخت هزینههای اضافی نجات دهد. این مقاله به شما توضیح میدهد که رگولاتور بانک خازنی چیست، چگونه کار میکند و چرا برای مدیریت مصرف برق ضروری است.

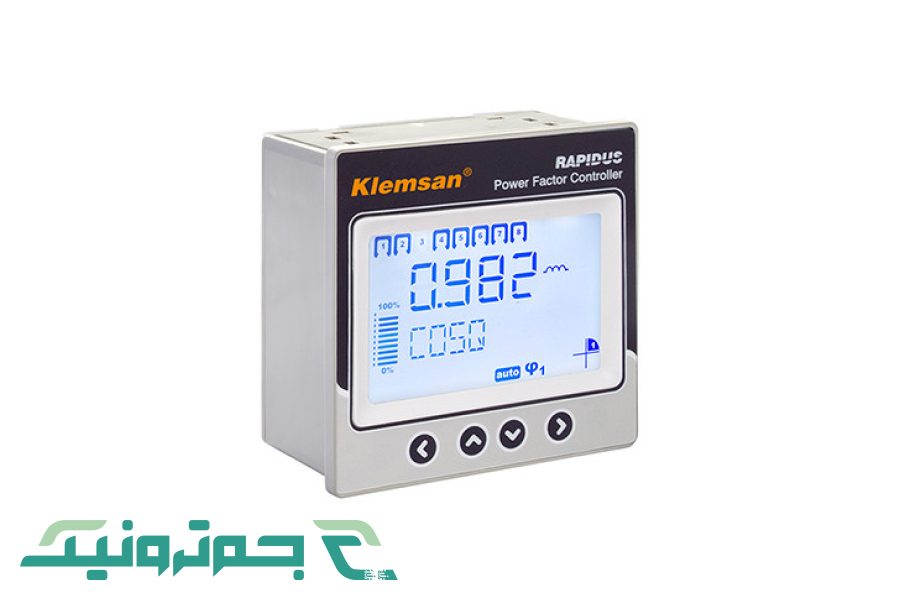

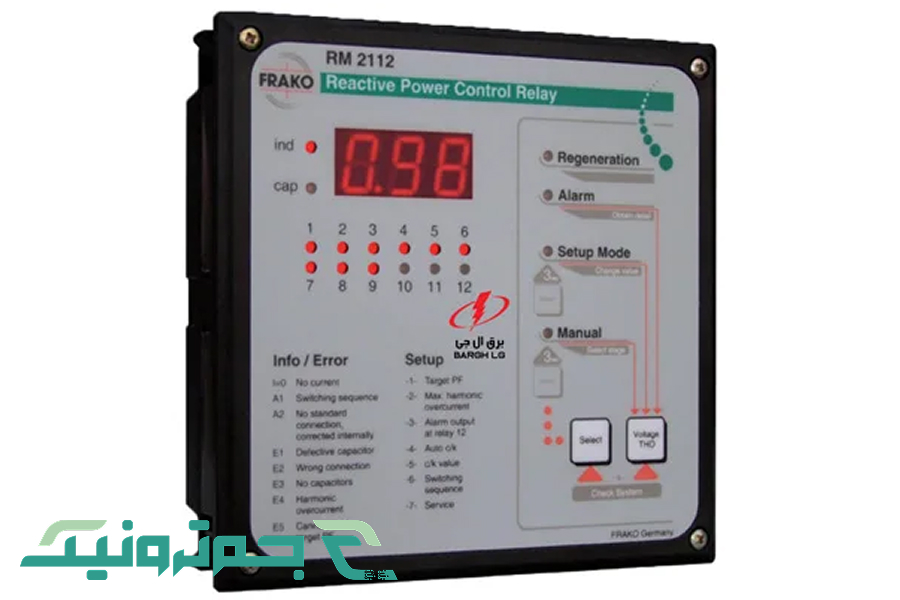

رگولاتور بانک خازنی چیست؟
اگر بانک خازنی را مجموعهای از پلههای خازنی (مانند مخزنهای آب) در نظر بگیریم که برای جبران توان راکتیو آماده هستند، رگولاتور بانک خازنی سرپرست یا واحد فرماندهی این مجموعه است. رگولاتور یک دستگاه الکترونیکی مبتنی بر میکروکنترلر است که به طور مداوم ولتاژ و جریان شبکه را زیر نظر دارد. وظیفه اصلی آن، اندازهگیری ضریب توان (کسینوس فی) لحظهای و مقایسه آن با یک مقدار مطلوب است که از قبل توسط کاربر تنظیم شده.
این قطعه صرفا یک کلید قطع و وصل نیست. رگولاتور بر اساس محاسباتی که انجام میدهد، تشخیص میدهد که شبکه در حال حاضر به چه مقدار توان راکتیو نیاز دارد. سپس به صورت هوشمند و پله به پله، خازنهای لازم را از طریق کنتاکتورها به مدار متصل میکند تا ضریب توان به حد ایدهآل (مثلا ۰.۹۵) برسد. همچنین اگر ضریب توان بیش از حد خازنی شود (که این هم مطلوب نیست)، فرمان قطع خازنها را صادر میکند. بنابراین، رگولاتور یک مدیر فعال برای بهینهسازی مصرف انرژی است.
برای تهیه انواع رگولاتور از جم ترونیک روی خرید رگولاتور کلیک کنید.
کاربرد رگولاتور بانک خازنی
اصلیترین کاربرد این قطعه، «اصلاح ضریب توان» یا Power Factor Correction (PFC) است. اما این اصلاح ضریب توان به چه منظوری انجام میشود و در کجاها استفاده دارد؟ رگولاتورها در هر سیستمی که بارهای سلفی قابل توجهی دارد، مورد استفاده قرار میگیرند. بارهای سلفی، مصرفکنندههای اصلی توان راکتیو هستند و شامل مواردی مانند موتورهای الکتریکی، ترانسفورماتورها و کورههای القایی میشوند.
این قطعات در مکانهای زیر بیشترین استفاده را دارند:
- کارخانجات صنعتی: تقریبا تمام کارخانهها، از خطوط تولید گرفته تا سیستمهای تهویه، مملو از موتورهای سلفی هستند و به رگولاتور برای جلوگیری از جریمههای سنگین برق نیاز دارند.
- ساختمانهای تجاری بزرگ: مجتمعهای اداری و تجاری به دلیل استفاده زیاد از آسانسورها، پمپهای آب و سیستمهای تهویه مطبوع، نیازمند اصلاح ضریب توان هستند.
- کارگاههای تولیدی: حتی کارگاههای کوچکتر که از دستگاههای جوشکاری یا پرس استفاده میکنند، از مزایای رگولاتور بهرهمند میشوند.
- ایستگاههای توزیع برق: در مقیاس بزرگتر، در شبکههای توزیع نیز برای پایداری ولتاژ و کاهش تلفات از این سیستمها استفاده میشود.
استفاده از رگولاتور بانک خازنی تضمین میکند که توان راکتیو مورد نیاز بارها تا حد امکان از داخل خود شبکه (توسط خازنها) تامین شود، نه اینکه از شبکه سراسری برق کشیده شود و تلفات و هزینه ایجاد کند.

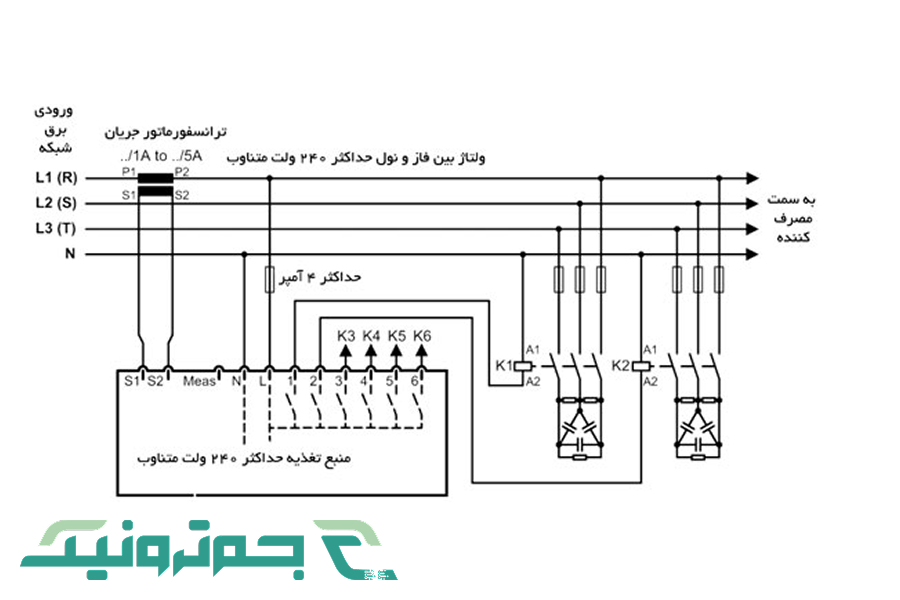

طرز کار رگولاتور بانک خازنی
برای درک طرز کار رگولاتور بانک خازنی، باید فرآیند آن را به صورت مرحله به مرحله بررسی کنیم. این دستگاه به طور مداوم یک چرخه اندازهگیری، محاسبه و فرمان را تکرار میکند. نحوه عملکرد رگولاتور بانک خازنی بر پایه یک حلقه بازخورد (Feedback Loop) استوار است.
اولین قدم، اندازهگیری است. رگولاتور برای کار به دو ورودی اطلاعاتی نیاز دارد: نمونه ولتاژ شبکه (که معمولا مستقیما از فازها گرفته میشود) و نمونه جریان (که از طریق یک ترانسفورماتور جریان یا CT که در مسیر اصلی ورودی برق نصب شده، دریافت میکند).
در مرحله دوم، محاسبه انجام میشود. رگولاتور با استفاده از این دو ورودی، اختلاف فاز بین ولتاژ و جریان را محاسبه میکند. این اختلاف فاز، همان ضریب توان (Cos φ) است. رگولاتور مقدار واقعی ضریب توان را به دست میآورد.
مرحله سوم، مقایسه است. دستگاه، ضریب توان محاسبهشده را با ضریب توانی که ما به عنوان «هدف» (Target Cos φ) در تنظیمات به آن دادهایم (مثلا ۰.۹۸) مقایسه میکند.
آخرین مرحله، فرمان است. اگر ضریب توان واقعی از هدف پایینتر باشد (یعنی شبکه سلفی است)، رگولاتور محاسبه میکند که برای رسیدن به هدف، چقدر خازن (توان راکتیو) نیاز است. سپس به ترتیب، فرمان وصل شدن پلههای خازنی را (از طریق بستن کنتاکتورها) صادر میکند. این فرآیند ادامه مییابد تا ضریب توان به حد مطلوب برسد. اگر هم بار شبکه کم شود و ضریب توان خازنی شود، رگولاتور برعکس عمل کرده و پلهها را از مدار خارج میکند.
انواع رگولاتور بانک خازنی
رگولاتورهای بانک خازنی بر اساس معیارهای مختلفی دستهبندی میشوند. شناخت این انواع به انتخاب گزینه مناسب برای هر سیستم کمک میکند. یک دستهبندی رایج بر اساس نحوه نمونهبرداری از شبکه است.
- رگولاتور تکفاز: این نوع رگولاتور، جریان را فقط از یکی از سه فاز (معمولا فازی که بیشترین بار را دارد) نمونهبرداری میکند. این مدلها ارزانتر هستند اما دقت آنها پایین است، به خصوص اگر بار شبکه نامتعادل (Unbalanced) باشد.
- رگولاتور سهفاز: این مدلها جریان و ولتاژ را از هر سه فاز نمونهبرداری میکنند. این رگولاتورها دقت بسیار بالاتری دارند و میتوانند وضعیت ضریب توان را در کل سیستم، حتی با بارهای نامتعادل، به درستی مدیریت کنند. برای مصارف صنعتی، استفاده از رگولاتور سهفاز همیشه ارجحیت دارد.
دستهبندی مهم دیگر بر اساس سرعت سوئیچینگ (قطع و وصل کردن پلهها) است:
- رگولاتورهای استاندارد (کنتاکتوری): این رگولاتورها از کنتاکتورهای مکانیکی برای وصل کردن پلههای خازنی استفاده میکنند. این مدلها رایجترین نوع هستند و برای بارهایی که تغییرات آهسته دارند (مانند موتورهایی که ساعتها روشن میمانند) کاملا مناسب هستند.
- رگولاتورهای سوئیچینگ سریع (تیریستوری): در این مدلها به جای کنتاکتور، از سوئیچهای الکترونیکی (مانند تیریستور) استفاده میشود. این رگولاتورها میتوانند پلهها را در کسری از ثانیه قطع و وصل کنند. این سرعت بالا برای بارهایی با تغییرات ناگهانی و سریع، مانند دستگاههای جوش نقطهای یا جرثقیلها، ضروری است.
در جدول زیر مقایسهای بین این دو نوع اصلی انجام شده است:
| ویژگی | رگولاتور کنتاکتوری (پلهای) | رگولاتور تیریستوری (استاتیک) |
| سرعت سوئیچینگ | آهسته (چند ثانیه تا چند دقیقه) | بسیار سریع (میلیثانیه) |
| عمر مفید | محدود (به دلیل سایش مکانیکی) | بالا (بدون قطعه متحرک) |
| کاربرد مناسب | بارهای با تغییرات کند (موتورها، پمپها) | بارهای با تغییرات سریع (جوش، پرس) |
| هزینه اولیه | پایینتر | بسیار بالاتر |
| نگهداری | نیاز به بازبینی کنتاکتورها | تقریبا بدون نیاز به نگهداری |
همچنین رگولاتورها از نظر قدیمی یا جدید بودن به دو دسته آنالوگ و دیجیتال (میکروپروسسوری) تقسیم میشوند که امروزه تقریبا تمام مدلهای مورد استفاده از نوع دیجیتال هستند.
نحوه تنظیم رگولاتور بانک خازنی
خرید یک رگولاتور تنها نیمی از کار است؛ بخش مهم دیگر، تنظیم صحیح آن است. یک رگولاتور با تنظیمات اشتباه نه تنها ضریب توان را اصلاح نمیکند، بلکه ممکن است به خازنها و شبکه آسیب بزند. تنظیمات اصلی که هر متخصص باید بداند شامل چند پارامتر اساسی است.
مهمترین پارامتر، ضریب توان هدف (Target Cos φ) است. شما باید مشخص کنید که رگولاتور برای رساندن ضریب توان به چه عددی تلاش کند. یک اشتباه رایج، تنظیم این عدد روی ۱ است. این کار باعث نوسان دائمی (Hunting) میشود، زیرا رگولاتور به محض رساندن ضریب توان به ۱، با کوچکترین تغییر بار، شبکه را خازنی تشخیص داده و پله را قطع میکند و این چرخه مدام تکرار میشود. معمولا این عدد را روی ۰.۹۵ یا ۰.۹۸ سلفی تنظیم میکنند.
پارامتر مهم بعدی، نسبت C/K است. این تنظیم به رگولاتور میفهماند که کوچکترین پله خازنی چقدر ظرفیت دارد. C ظرفیت اولین پله خازنی (بر حسب کیلووار) و K نسبت تبدیل ترانس جریان (CT) است. اگر این عدد اشتباه وارد شود، رگولاتور در محاسبات خود دچار خطا شده و ممکن است بیش از حد یا کمتر از حد نیاز، خازن وارد مدار کند. خوشبختانه بسیاری از رگولاتورهای جدید قابلیتی به نام «تنظیم خودکار» (Auto-Set) دارند که میتوانند این مقادیر را به صورت خودکار شناسایی کنند.
زمان تاخیر (Time Delay) نیز پارامتر مهمی برای حفاظت از خازنها است. خازنها پس از قطع از مدار، نیاز به زمانی برای تخلیه شدن دارند. اگر خازن دشارژ نشده دوباره به مدار وصل شود، جریان شدیدی میکشد و آسیب میبیند. این تنظیم (مثلا ۶۰ ثانیه) تضمین میکند که یک پله پس از خروج، تا زمان تخلیه کامل، دوباره وارد مدار نشود.

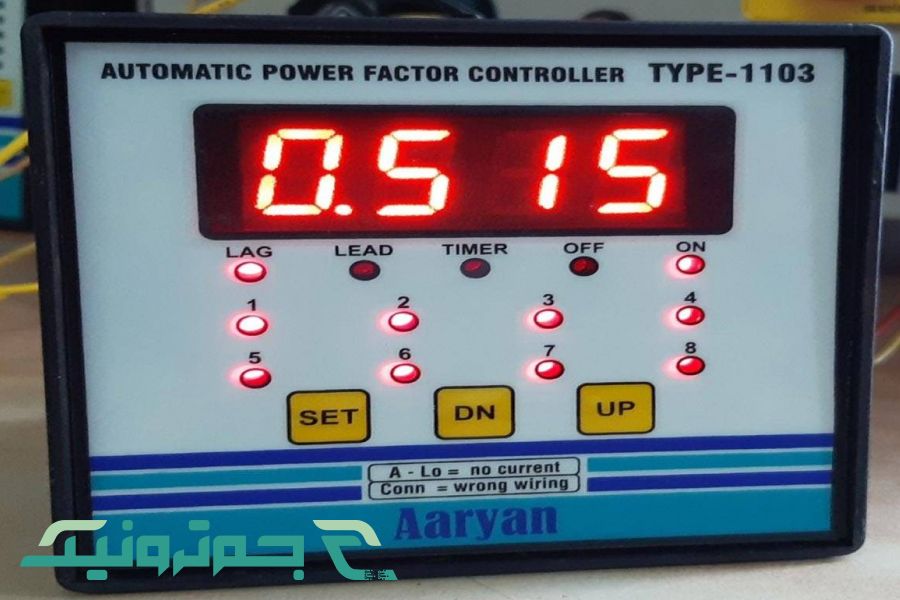

مزایای رگولاتور بانک خازنی
استفاده از یک سیستم اصلاح ضریب توان خودکار که توسط رگولاتور مدیریت میشود، مزایای مستقیم و غیرمستقیم فراوانی برای هر کسب و کار یا واحد صنعتی به همراه دارد. واضحترین مزیت، کاهش هزینههای برق است. با حذف یا کاهش شدید جریمههای توان راکتیو، مبلغ قبض برق به طور محسوسی کاهش مییابد.
آزاد شدن ظرفیت شبکه داخلی یکی دیگر از مزایای بزرگ است. توان راکتیو جریانی است که در سیمها حرکت میکند اما کاری انجام نمیدهد و فقط ظرفیت کابلها و ترانسفورماتور را اشغال میکند. با جبران این توان توسط بانک خازنی، این ظرفیت آزاد میشود. این به آن معناست که شما میتوانید بدون نیاز به تعویض ترانس یا کابلکشی مجدد، بارهای بیشتری (موتورهای جدید) به شبکه خود اضافه کنید.
کاهش تلفات انرژی مزیت بعدی است. جریان کمتر در کابلها به معنای تلفات حرارتی (I²R) کمتر است. این یعنی انرژی کمتری در مسیر انتقال هدر میرود و راندمان کلی سیستم افزایش مییابد.
بهبود و پایداری ولتاژ نیز از نتایج مثبت استفاده از رگولاتور است. افت ولتاژ (Voltage Drop) یکی از مشکلات رایج در بارهای سنگین است. بانکهای خازنی با جبران توان راکتیو، به پایداری ولتاژ در انتهای خطوط کمک کرده و باعث میشوند تجهیزات و موتورها با ولتاژ مناسبتری کار کنند و عمر مفید بیشتری داشته باشند. دانستن اینکه رگولاتور بانک خازنی چیست و استفاده درست از آن، یک مدیریت هوشمندانه منابع محسوب میشود.
همچنین برای تهیه و خرید آی سی رگولاتور سوئیچینگ کلیک کنید.
جمع بندی
رگولاتور بانک خازنی یک قطعه کنترلی ضروری برای مدیریت مصرف انرژی در شبکههای الکتریکی امروزی است. این دستگاه با نظارت مداوم بر شبکه و مدیریت هوشمند پلههای خازنی، ضریب توان را در محدوده مطلوب نگه میدارد. همانطور که دیدیم، طرز کار رگولاتور بانک خازنی بر اساس یک چرخه اندازهگیری و فرمان استوار است.
استفاده صحیح از آن نه تنها منجر به حذف جرایم سنگین توان راکتیو و کاهش هزینههای برق میشود، بلکه با آزاد کردن ظرفیت شبکه و کاهش تلفات، به سلامت و پایداری کل سیستم الکتریکی کمک میکند. انتخاب نوع مناسب رگولاتور و تنظیم دقیق پارامترهای آن، قدمی اساسی در بهینهسازی مصرف انرژی در هر واحد صنعتی و تجاری است.
جم ترونیک، به عنوان یکی از بزرگترین ارائهدهندگان انواع ماژولها، سنسورها و قطعات الکترونیک در ایران، مفتخر است که دانش فنی و قطعات مورد نیاز شما را برای ساخت و بهینهسازی سیستمهای الکتریکی فراهم آورد.
بیشتر بخوانید: رله تایمر چیست؟
سوالات متداول
- چرا استفاده از رگولاتور بانک خازنی در شبکههای صنعتی ضروری است؟
استفاده از آن برای جلوگیری از پرداخت جریمههای سنگین توان راکتیو که توسط اداره برق اعمال میشود، ضروری است. همچنین با اصلاح ضریب توان، تلفات انرژی در کابلها را کاهش داده و ظرفیت شبکه داخلی را برای استفاده بهینه آزاد میکند.
- چه عواملی میتوانند باعث عملکرد نادرست رگولاتور بانک خازنی شوند؟
شایعترین عامل، تنظیمات اشتباه، به خصوص تنظیم نادرست نسبت C/K است. عوامل دیگر شامل خرابی ترانس جریان (CT)، معیوب بودن کنتاکتورها یا سوختن خود پلههای خازنی و همچنین انتخاب نادرست ضریب توان هدف (مثلا تنظیم روی ۱) است.
- چگونه میتوان رگولاتور بانک خازنی را تنظیم و کالیبره کرد؟
تنظیم اصلی شامل وارد کردن ضریب توان هدف (مثلا 0.98)، تعریف نسبت C/K (یا استفاده از قابلیت Auto-Set دستگاه) و تنظیم زمان تاخیر برای محافظت از خازنها است. بهتر است این کار توسط متخصص انجام شود.
- تفاوت رگولاتور و بانک خازنی چیست؟
بانک خازنی مجموعهای از خازنها (پلهها) است که توان راکتیو را فراهم میکند. رگولاتور، واحد فرمان یا کنترلکننده الکترونیکی است که تصمیم میگیرد چه زمانی و کدام یک از آن خازنها باید وارد مدار یا از آن خارج شوند.
