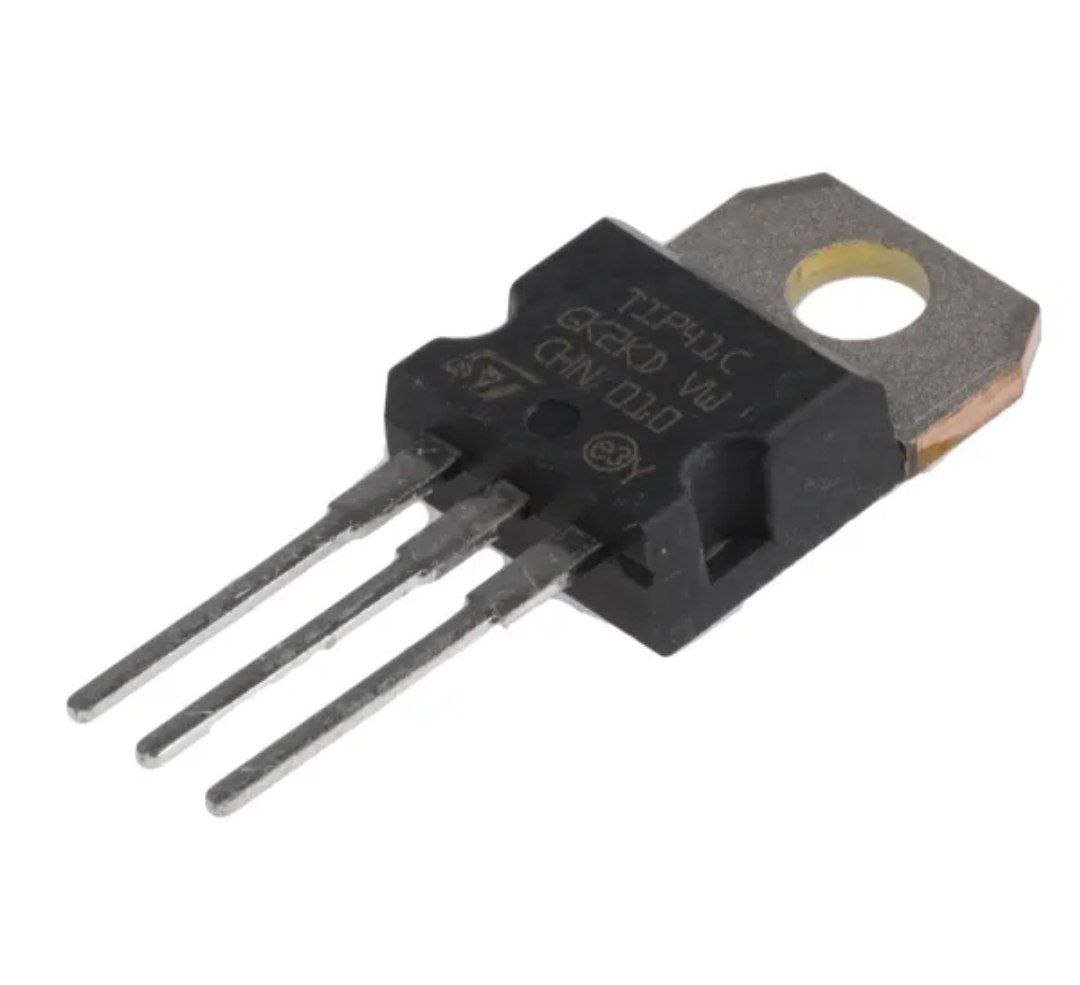

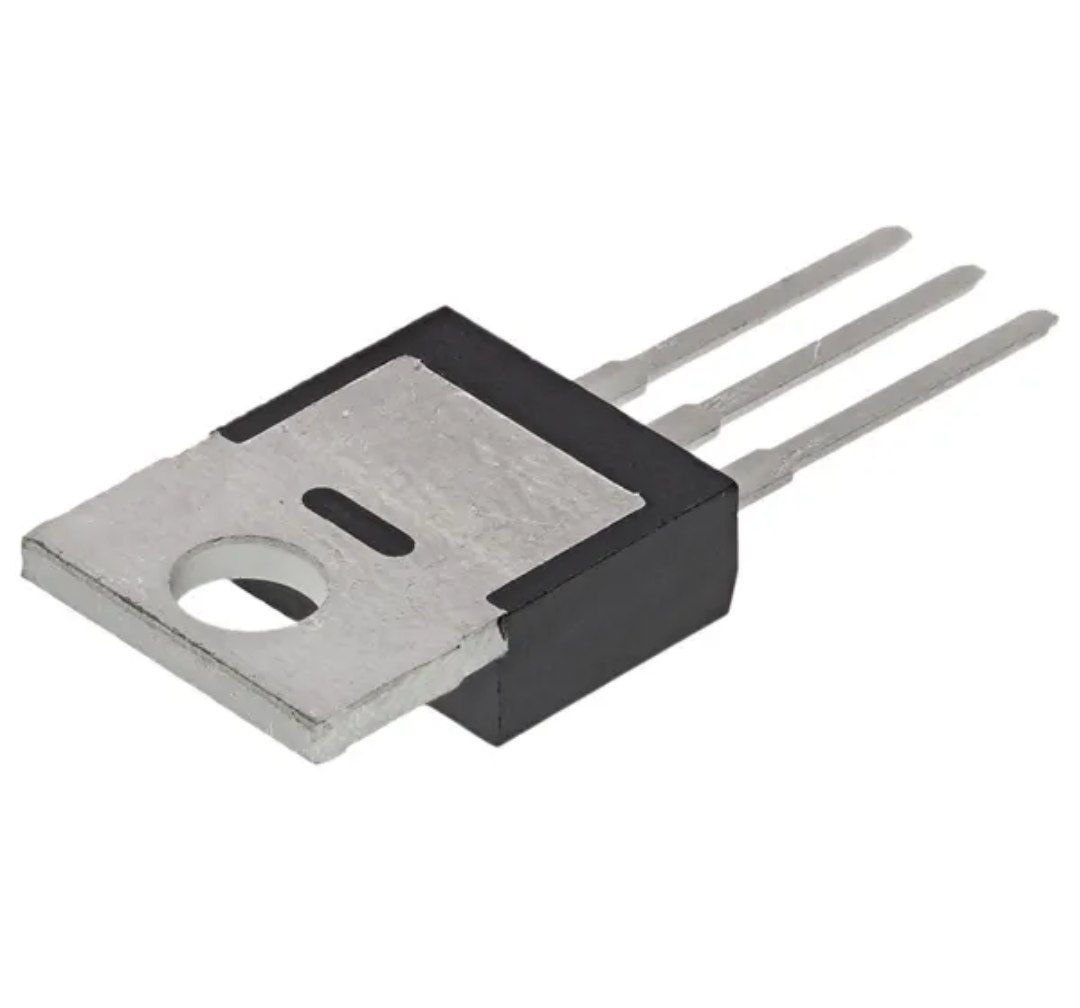

ترانزیستور NPN,55V,6A,65W TIP41C

کد کالا: 001003
دسته‌بندی:قطعات الکترونیکیترانزیستورترانزیستور BJT

NPN,55V,6A,65W TIP41C

34٬000
توضیحات محصولمشخصات فنیسوالات متداولدیدگاه کاربران

توضیحات محصول


ترانزیستور NPN,55V,6A,65W TIP41C که برای کنترل جریان و تقویت سیگنال‌ها در مدارهای قدرتی استفاده می‌شود. این ترانزیستور به صورت یک قطعه الکترونیکی فعال که بر اساس اصول نیمه هادی عمل می‌کند، ساخته شده است.

معرفی ترانزیستورNPN,55V,6A,65W TIP41C:

ترانزیستور TIP41C یک ترانزیستور قدرت NPN است که برای کنترل جریان و تقویت سیگنال‌ها در مدارهای قدرتی استفاده می‌شود. این ترانزیستور به صورت یک قطعه الکترونیکی فعال که بر اساس اصول نیمه هادی عمل می‌کند، ساخته شده است. قطعه TIP41C شامل سه لایه مهم است: لایه بسته‌کننده (Collector)، لایه پایه (Base) و لایه گیرنده (Emitter). این لایه‌ها از جنس مواد نیمه هادی مانند سیلیکون ساخته شده‌اند. در یک ترانزیستور NPN، لایه بسته‌کننده و لایه گیرنده دو لایه نوع N دارند که توسط لایه پایه نوع P جدا می‌شوند. وظیفهٔ لایه پایه در ترانزیستور، کنترل جریان بین لایه بسته‌کننده و لایه گیرنده است. وقتی جریانی از لایه پایه به لایه بسته‌کننده می‌رسد، این جریان بین لایه گیرنده و لایه بسته‌کننده تقویت می‌شود. این تقویت در نتیجهٔ نیمه هادی‌بودن مواد در لایه‌های ترانزیستور اتفاق می‌افتد. با استفاده از ترانزیستور TIP41C، می‌توان جریان‌های قدرتمند را کنترل کرده و سیگنال‌ها را تقویت کرد. برای استفاده صحیح از این ترانزیستور، نیاز است که منابع تغذیه، مقاومت‌ها و سایر عناصر مدار به درستی طراحی و تنظیم شوند. ترانزیستور TIP41C با ویژگی‌های فنی قابل توجهی مانند ولتاژ کاری 55 ولت، جریان کاری 6 آمپر و توان کاری 65 وات است.

کاربرد ترانزیستورNPN,55V,6A,65W TIP41C:

  • کنترل موتورها: به علت تحمل جریان بالا و توان کاری مناسب، ترانزیستور TIP41C برای کنترل موتورهای DC و موتورهای قدرتی AC با توان متوسط مناسب است. مثالی از این کاربرد می‌تواند کنترل سرعت موتورهای الکتریکی در دستگاه‌های خانگی و صنعتی باشد.

  • منابع تغذیه قدرتمند: در طراحی و ساخت منابع تغذیه قدرتمند، ترانزیستور TIP41C به عنوان قسمتی از مدار قدرت و تقویت کننده جریان استفاده می‌شود. این ترانزیستور قابلیت تحمل ولتاژ بالا و جریان قابل توجهی را داراست و می‌تواند برای تأمین توان الکتریکی در برنامه‌های صنعتی و تجاری استفاده شود.

  • آمپلیفایر قدرت: ترانزیستور TIP41C قادر است سیگنال‌های صوتی را تقویت کرده و برای ایجاد آمپلیفایرهای صوتی با توان قدرتمند استفاده شود. این کاربرد عمده در سیستم‌های صوتی خانگی، سیستم‌های پیشرفته صوتی خودرو و سیستم‌های صوتی حرفه‌ای مورد استفاده قرار می‌گیرد.

  • رگولاتورها و تنظیم کننده‌ها: ترانزیستور TIP41C به عنوان بخشی از رگولاتورها و تنظیم کننده‌های قدرتمند استفاده می‌شود.

مزایای ترانزیستورNPN,55V,6A,65W TIP41C:

  • قدرت و تحمل بالا: با تحمل ولتاژ 55 ولت و جریان 6 آمپر، ترانزیستور TIP41C قابلیت کنترل و تقویت جریان‌های قدرتمند را داراست. این ویژگی به آن امکان می‌دهد در برنامه‌هایی که نیاز به قدرت بالا و تحمل بار زیاد دارند، مورد استفاده قرار گیرد.

  • سرعت بالا: ترانزیستور TIP41C به علت ساختار و مواد نیمه هادی که از آن استفاده می‌شود، قابلیت کار در فرکانس‌های بالا را دارد. این ویژگی به آن امکان می‌دهد در سیستم‌های با سوئیچینگ سریع و نیاز به عملکرد سریع و دقیق استفاده شود.

  • پایداری حرارتی: ترانزیستور TIP41C با دارا بودن رادیاتور یا سیستم خنک‌کننده، می‌تواند حرارت را به خوبی تبدیل و منتقل کند. این ویژگی به آن امکان می‌دهد در کاربردهایی که نیاز به پایداری حرارتی بالا دارند، استفاده شود و از آسیب ناشی از گرمای بیش از حد جلوگیری کند.

  • گستردگی کاربردها: ترانزیستور TIP41C به دلیل قدرت و تحمل بالا، مناسب برای مجموعه‌ای از کاربردهای قدرتی و الکترونیکی است. از جمله کاربردهای متداول آن می‌توان به کنترل موتورها، منابع تغذیه قدرتمند، آمپلیفایرهای قدرت و رگولاتورها اشاره کرد.

معایب ترانزیستورNPN,55V,6A,65W TIP41C:

  • جریان پایه بالا: ترانزیستور TIP41C به جریان پایه بالا برای کنترل جریان بسته‌کننده و گیرنده نیاز دارد. این مسئله می‌تواند نیاز به درایور قدرتمند و دقیق‌تر در مدارها ایجاد کند.

  • حرارت تولیدی: در مدارهایی که از ترانزیستور TIP41C با توان بالا استفاده می‌شود، حرارت زیادی تولید می‌شود. بنابراین، برای جلوگیری از افزایش دما و خطر آسیب به ترانزیستور، نیاز به رادیاتور یا سیستم خنک کننده مطلوب است.

  • نیاز به فضای بزرگ: به دلیل ابعاد بزرگتر ترانزیستور TIP41C و نیاز به رادیاتور، نیاز به فضای بزرگتری در مدارها و سیستم‌ها دارد. این مسئله ممکن است در برخی از برنامه‌ها و طراحی‌ها محدودیت‌های فضایی ایجاد کند.

  • نویز خروجی: در برخی از موارد، ترانزیستور TIP41C ممکن است باعث ایجاد نویز خروجی در سیگنال‌های تقویت شده شود. این مسئله بخصوص در آمپلیفایرهای صوتی حساس و سیستم‌های با نسبت سیگنال به نویز بالا ممکن است اهمیت داشته باشد.

مشخصات فنی


نوع ترانزیستورNPN (Negative-Positive-Negative)
ولتاژ کاری (VCE)55 ولت
جریان کاری (IC)6 آمپر
توان کاری (P)65 وات
تحمل توانترانزیستور TIP41C می‌تواند توانی بالغ بر 65 وات را تحمل کند، به این معنی که در حداکثر توان مجاز استفاده شود و به سرعت بیشتر از این مقدار، ممکن است آسیب ببیند.
فرکانس کاریترانزیستور TIP41C به خوبی در فرکانس‌های بالا عمل می‌کند و قابلیت استفاده در سیستم‌های با سوئیچینگ سریع را دارد.
پکیجاین ترانزیستور در پکیج TO-220 قابل استفاده است که شامل رادیاتور یا سیستم خنک‌کننده است.
دمای کاریدمای عملکرد ترانزیستور TIP41C بین -65 درجه سانتیگراد تا +150 درجه سانتیگراد است.

سوالات متداول


پرسش‌های متداول برای ترانزیستورNPN,55V,6A,65W TIP41C:

  • آیا میتوانم ترانزیستور TIP41C را برای کنترل موتور DC استفاده کنم؟

بله، این ترانزیستور مناسب برای کنترل موتورهای DC با توان متوسط است.

  •  آیا ترانزیستور TIP41C قابل استفاده برای طراحی منبع تغذیه قدرتمند است؟

بله، با توان 65 وات و تحمل جریان 6 آمپر، این ترانزیستور مناسب برای استفاده در منابع تغذیه قدرتمند است.

  •  آیا ترانزیستور TIP41C قابل استفاده برای آمپلیفایرهای صوتی با توان قدرتمند است؟

بله، این ترانزیستور قادر به تقویت سیگنال‌های صوتی با توان قدرتمند است و می‌تواند در آمپلیفایرهای صوتی با توان بالا استفاده شود.

  •  آیا ترانزیستور TIP41C دارای حفاظت حرارتی است؟

این ترانزیستور خود به تنهایی دارای حفاظت حرارتی نیست. برای جلوگیری از افزایش دما و آسیب به ترانزیستور، باید از رادیاتور یا سیستم خنک کننده استفاده شود.

  •  آیا ترانزیستور TIP41C مناسب برای کاربردهای قدرتی و الکترونیکی است؟

بله، با قدرت و تحمل بالا، این ترانزیستور مناسب برای کاربردهای قدرتی و الکترونیکی مختلفی است.

دیدگاه کاربران


هنوز دیدگاهی برای این محصول ثبت نشده است. اولین نفر باشید.
