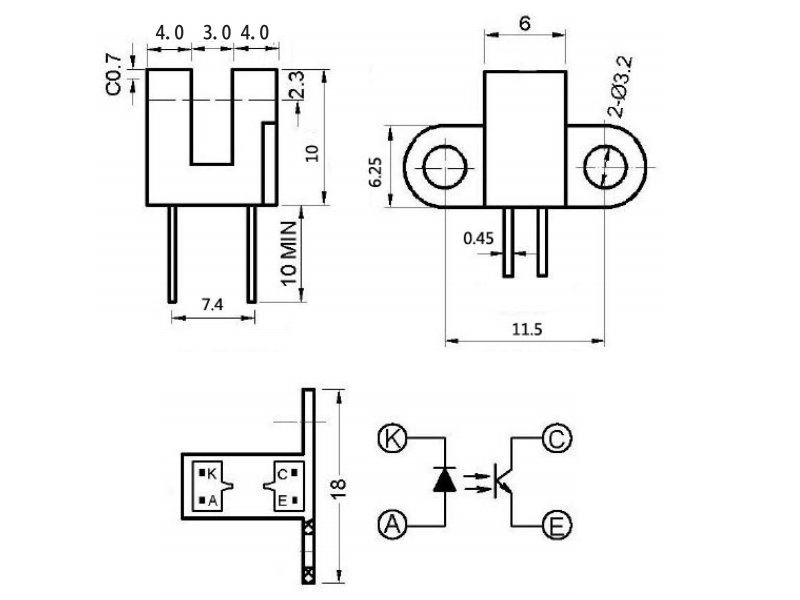

ماژول اپتوکانتر در واقع فرستنده گيرنده مادون قرمز بوده که قابليت شمارش اجسام ورودي از داخل شيار مربوط به فرستنده و گيرنده را دارد. بر روي اين ماژول کليه قطعات و سنسورهاي لازم قرار گرفته و توسط يک مقايسه گر، آشکارسازي انجام شده و در خروجي بصورت ديجيتال 0 يا 1 ظاهر مي شود. براي باياس LED معمولا از يک ولتاژ DC استفاده مي شود که اين ولتاژ را به نور مادون قرمز تبديل مي کند. نور توليد شده به بيس فوتو ترانزيستور در طرف ديگه اپتو کانتر تابيده شده و فوتو ترانزيستور مجددا اين نور را به سيگنال الکتريکي تبديل مي کند. پس سيگنال خروجي جنس الکترونيکي است. اين اپتوکانتر دراي دو جاي پيچ براي نصب در محل هاي مختلف مي باشد. نحوه اتصال پايه ها بر روي اين سنسور هک شده و استفاده از آن آسان مي باشد.سنسور اپتو کانتر(جا پيچ دار) TP805
