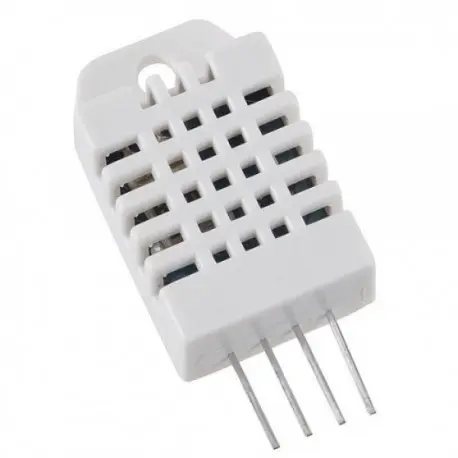

سنسور DHT22-AM2302 کپی چینی

سنسور دما رطوبت DHT22

سنسور DHT22 (یا همچنین به نام AM2302) یک سنسور دما و رطوبت دیجیتالی است .این سنسور به منظور اندازه‌گیری دما و رطوبت محیطی طراحی شده است و به عنوان یک ماژول کامل با مدار تقویت کننده و تبدیل آنالوگ به دیجیتال عمل می‌کند. این سنسور قادر است دمای محیط را با دقت بالا اندازه‌گیری کند. دقت اندازه‌گیری دما در بازه‌ای میان -40 درجه سانتی‌گراد تا +80 درجه سانتی‌گراد و با دقت ±0.5 درجه سانتی‌گراد است.DHT22 همچنین قادر به اندازه‌گیری رطوبت محیطی است. دقت اندازه‌گیری رطوبت در بازه‌ای میان 0٪ تا 100٪ رطوبت نسبی با دقت ±2٪ است. سنسور DHT22 از یک رابط دیجیتال خروجی استفاده می‌کند که اطلاعات دما و رطوبت را به صورت دیجیتالی ارسال می‌کند. این خروجی به صورت سیگنال دیجیتالی پالس واحد (Single-Bus) ارسال می‌شود. سنسور DHT22 با ولتاژ کاری 3.3 ولت کار می‌کند، که این ویژگی اجازه می‌دهد که به راحتی با میکروکنترلرها و بوردهای الکترونیکی با این ولتاژ کاری ارتباط برقرار کند.برای ارتباط با سنسور DHT22، شما باید از پروتکل ارتباطی خاصی که به عنوان One-Wire یا Single-Bus شناخته می‌شود، استفاده کنید. این پروتکل اجازه انتقال داده‌های دما و رطوبت به صورت دیجیتالی را فراهم می‌کند.

بررسی پایه های DHT22

• سنسور DHT22 دارای 4 پایه مختلف است که به ترتیب وظیفه‌های خاصی را انجام می‌دهند. این پایه‌ها به عنوان VCC، GND، Data و NC (عدم اتصال) شناخته می‌شوند.

• VCC (Positive Power Supply): این پایه برای اتصال به منبع تغذیه مثبت 3.3 ولت مورد استفاده قرار می‌گیرد. سنسور به ازای این ولتاژ کار می‌کند.

• GND (Ground): این پایه برای اتصال به منبع تغذیه منفی یا زمین است. این اتصال برای تبدیل ولتاژها به درستی و همچنین اتصال الکتریکی به سیستم ضروری است.

• Data (Data Output/Input): این پایه برای ارتباط با میکروکنترلر یا سایر دستگاه‌ها استفاده می‌شود. اطلاعات دما و رطوبت از طریق این پایه به میکروکنترلر ارسال و یا از میکروکنترلر دریافت می‌شود. این پایه از نوع ورودی/خروجی (I/O) است.

• NC (No Connection): این پایه به نام "عدم اتصال" نیز شناخته می‌شود و در برخی نسخه‌های DHT22 وجود دارد. این پایه به طور کلی به ارتباط و عملکرد سنسور ارتباطی ندارد و تنها برای اهداف مونتاژ فیزیکی سنسور ممکن است وجود داشته باشد.
