پروگرامر تراشه های FLASH و EEPROM مدل CH341A

معرفی پروگرامر تراشه های FLASH و EEPROM مدل CH341A

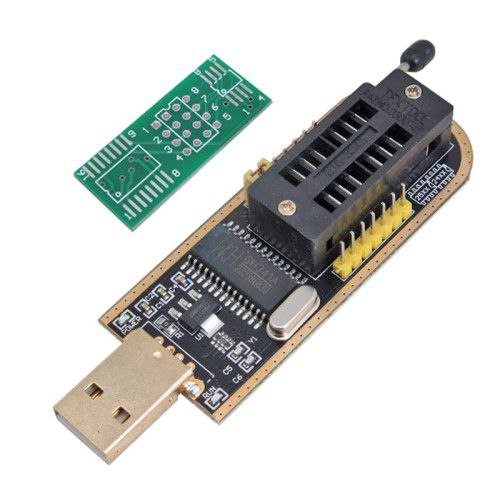

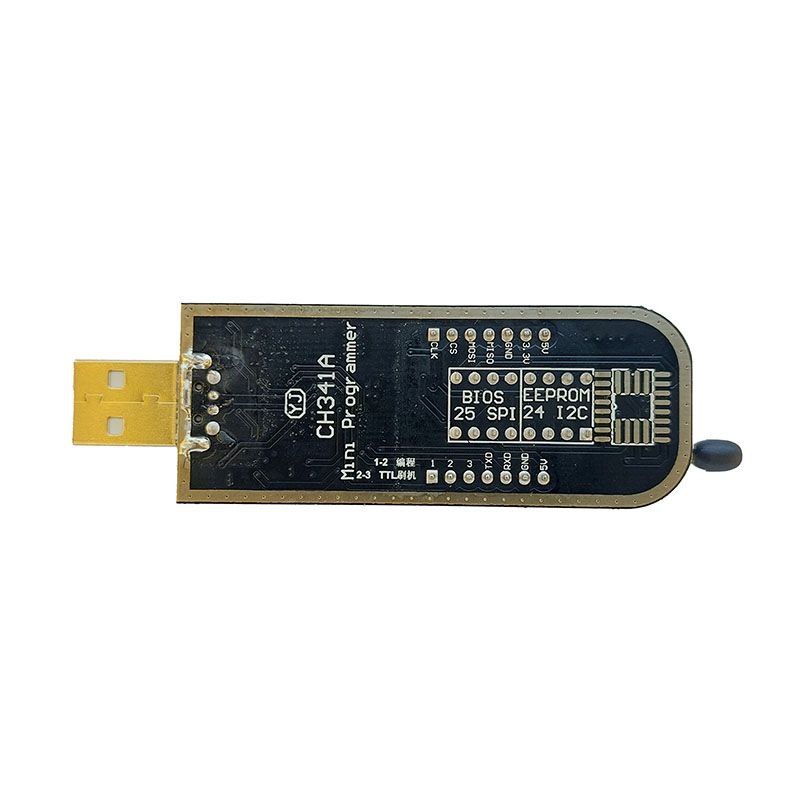

CH341 یک پروگرامر مینی USB کم‌هزینه برای حافظه‌های EEPROM سری 24 و فلش SPI سری 25 با پین‌های 8 و 16 است. این دستگاه مجهز به چیپ CH341A می‌باشد و قادر است به صورت خودکار تراشه‌های سری 25 را تشخیص دهد. همچنین دارای چراغ نشانگر وضعیت برای سری‌های 24 و 25 است که به کاربر کمک می‌کند وضعیت کاری ماژول را به راحتی تشخیص دهد. این پروگرامر کاربرپسند بوده و از تبدیل USB به TTL پشتیبانی می‌کند. همچنین با استفاده از برد تبدیل SOP8/SOP16 به DIP8، اتصال با تراشه‌های مختلف را آسان می‌سازد.

CH341 یک تراشه مبدل گذرگاه USB است که از طریق USB، پورت UART، پورت پرینتر، پورت موازی و رابط سریال سنکرون با 2 یا 4 سیم پشتیبانی می‌کند. در حالت UART، این تراشه سیگنال‌های کنترل نرخ انتقال مانند Enable انتقال سریال و آمادگی دریافت سریال را فراهم می‌کند. همچنین سیگنال‌های متداول ارتباط MODEM را برای گسترش UART در کامپیوتر یا ارتقای دستگاه‌های با رابط سنکرون معمولی به گذرگاه USB ارائه می‌دهد.

در حالت پورت پرینتر، CH341 یک پورت پرینتر USB استاندارد را ارائه می‌دهد که پروتکل‌های مربوط به USB و سیستم‌عامل ویندوز را برای ارتقای پرینترهای موازی معمولی به گذرگاه USB ادغام می‌کند. در حالت موازی، این تراشه یک خروجی 8 بیتی موازی در حالت‌های EPP یا MEM دارد و می‌تواند بدون نیاز به MCU/DSP برای ورود/خروج داده‌ها استفاده شود. علاوه بر این، CH341A از برخی رابط‌های سریال سنکرون متداول مانند 2 سیمه (SCL, SDA) و 4 سیمه (CS, SCK/CLK, MISO/SDI/DIN, MOSI/SDO/DOUT) پشتیبانی می‌کند.

مشحصات فنی پروگرامر تراشه های FLASH و EEPROM مدل CH341A

• رابط USB

• مجهز به چیپ CH341A

• پشتیبانی از حافظه‌های EEPROM سری 24 و فلش SPI سری 25 با پین‌های 8 یا 16

• دارای چراغ نشانگر وضعیت برای سری‌های 24/25

• پشتیبانی از تبدیل USB به TTL

• تشخیص خودکار تراشه‌های سری 25

• پشتیبانی از دانلود برنامه برای میکروکنترلرهای سری STC

• پین‌های SPI برای گسترش کاربرد

• پشتیبانی کامل از برنامه‌نویسی میکروکنترلرهای STC

• همراه با برد تبدیل SOP8/SOP16 به DIP8

• کاربردهای گسترده: مادربرد کامپیوتر، مانیتور LCD، DVD، برنامه‌نویسی روتر

• سازگاری با سیستم‌عامل‌های Windows XP, Vista, Win7, Win8 (32/64 بیتی)

• خروجی منبع تغذیه 5V/3.3V

کاربردهای پروگرامر تراشه های FLASH و EEPROM مدل CH341A

• برنامه‌نویسی بایوس مادربرد

• خواندن/نوشتن حافظه‌های EEPROM و فلش SPI در دستگاه‌های الکترونیکی

• توسعه پروژه‌های مبتنی بر میکروکنترلر
