ماژول NRF24L01+PA+LNA به همراه آنتن

ماژول بی‌سیم NRF24L01+PA+LNA با آنتن با مسافت برد 1100 متر

شناسه محصول: 3129 دسته: , ,
تعداد تخفیف (%) قيمت
1 عدد 96,900 تومان
10 تعداد 3 % 93,993 تومان
50 تعداد 5 % 92,055 تومان
100+ تعداد 10 % 87,210 تومان

96,900 تومان

موجود

0 نفر در حال مشاهده این محصول هستند!

ماژول NRF24L01 جدیدترین ماژول RF است. این ماژول از فرستنده گیرنده 2.4 گیگاهرتز  Nordic Semiconductor، NRF24L01 استفاده می‌کند. این تراشه فرستنده گیرنده در باند 2.4 گیگاهرتز کار می‌کند و ویژگی‌های جدید زیادی دارد.

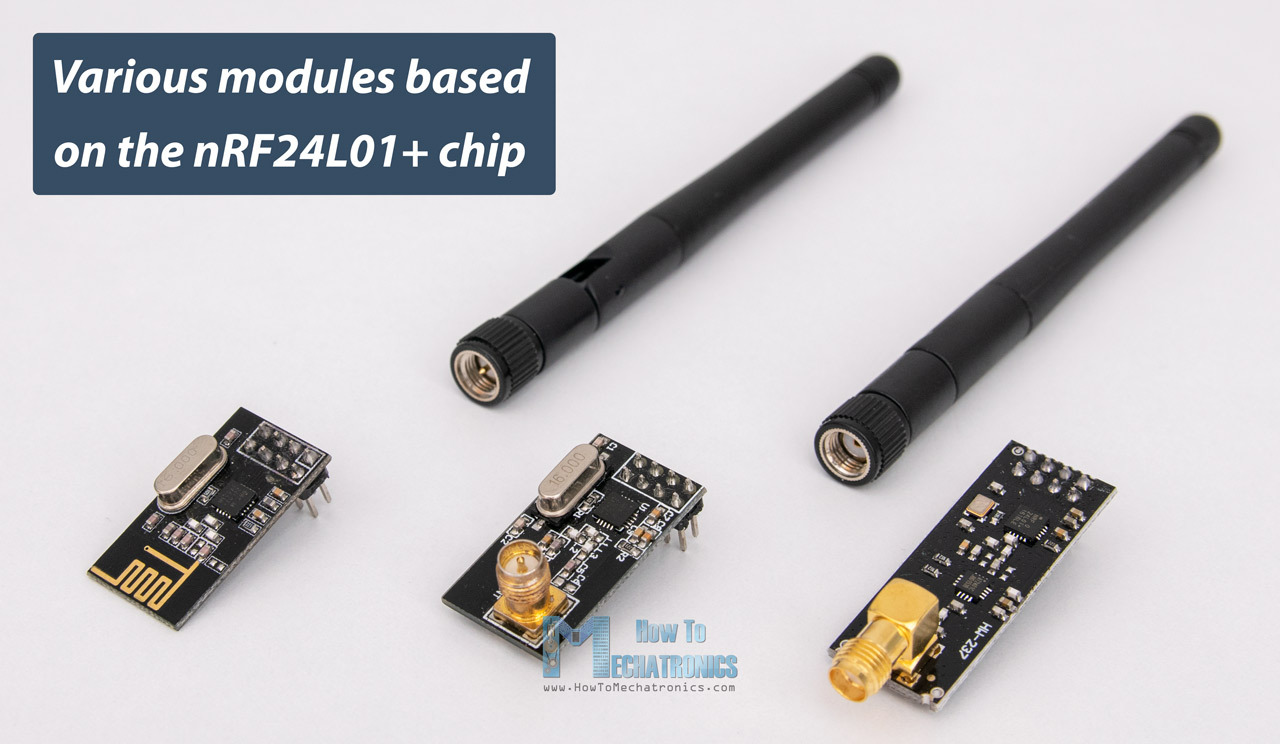

معرفی ماژول NRF24L01+PA+LNA

به همراه آنتن  این برد دارای یک کانکتور SMA پلاریزه معکوس برای حداکثر برد RF است. مدار PA و LNA روی برد وجود دارد، با آنتن خارجی می توانید تا مسافت طولانی تری ارتباط رادیویی داشته باشید. این ماژول دارای آنتن 2.4G (2DB) است که با سرعت انتقال 250 کیلوبیت در ثانیه در فضای باز می‌تواند به فاصله ارتباطی 800-1100 متر برسد. اگر می‌خواهید سیستم ارتباط بی‌سیم خود را با هزینه کم راه اندازی کنید، این ماژول فرستنده گیرنده بی‌سیم یک ماژول کاربردی، کم هزینه و مناسب است. شما به راحتی می‌توانید این ماژول را به آردوینو ،ARM ،PIC AVR ،STM32 متصل کنید. علاوه بر این، این ماژول nRF24L01+ با تقویت کننده پاور و آنتن SMA طراحی شده است که به شما امکان می‌دهد از ارتباطات بی‌سیم تا فاصله 1100 متری در فضای باز استفاده کنید.

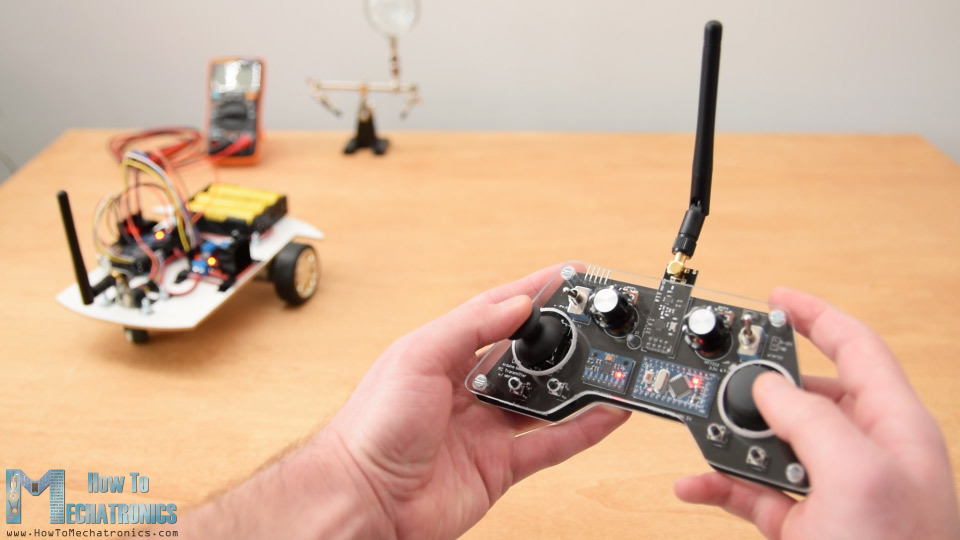

کاربرد های ماژول NRF24L01+PA+LNA:

ماژول NRF24L01+PA+LNA به همراه آنتن یک ماژول ارتباطی بی سیم است که برای انتقال داده‌ها در فواصل کوتاه بین دو دستگاه استفاده می‌شود. این ماژول دارای بلوک‌های PA (تقویت کننده قدرت) و LNA (تقویت کننده حساسیت) برای افزایش برد و کیفیت ارتباط است. برخی از کاربردهای ماژول NRF24L01+PA+LNA به همراه آنتن عبارتند از:

  • کنترل بی سیم: ماژول NRF24L01+PA+LNA می‌تواند به عنوان یک راه ارتباطی بی سیم برای کنترل دستگاه‌ها استفاده شود، مانند ارسال دستورات به یک ربات یا کنترل پروژه‌های خانگی.
  • شبکه‌های حسگر بی سیم: این ماژول می‌تواند به عنوان ارتباط بی سیم بین حسگرهای مختلف در یک شبکه حسگر استفاده شود.
  • سامانه‌های اعلام حریق: این ماژول می‌تواند برای ارسال اعلان‌های حریق به دستگاه‌های امنیتی یا مراکز کنترل استفاده شود.
  • انتقال داده‌های بین دو دستگاه: این ماژول می‌تواند برای ارتباط بین دو دستگاه در فواصل کوتاه استفاده شود، مانند انتقال فایل‌های صوتی و تصویری بین دو دستگاه.

مزایای ماژول NRF24L01+PA+LNA:

ماژول NRF24L01+PA+LNA با داشتن آنتن خارجی با قدرت افزایش یافته، مزایای زیر را داراست:

  • برد بیشتر: با داشتن آنتن خارجی با قدرت افزایش یافته، برد ماژول به شدت افزایش می‌یابد. این به کاربر امکان می‌دهد تا از برد بیشتری در ارتباطات بی‌سیم خود بهره ببرد.
  • قدرت ارسال بیشتر: با داشتن آنتن خارجی با قدرت افزایش یافته، ماژول قادر به ارسال سیگنال‌ها با قدرت بیشتری است. این به کاربر امکان می‌دهد تا در شرایطی که نیاز به قدرت ارسال بیشتری دارد، بهره بیشتری از ماژول ببرد.
  • عملکرد بهتر در شرایط دشوار: با داشتن آنتن خارجی با قدرت افزایش یافته، ماژول در شرایط دشوار مانند محیط‌های با نویز بالا یا فاصله بالا با ماژول مقابل، عملکرد بهتری خواهد داشت.
  • امنیت بیشتر: با داشتن برد بیشتر و قدرت ارسال بیشتر، احتمال تداخل با دیگر ماژول‌ها کاهش می‌یابد و امنیت بیشتری برای ارتباطات بی‌سیم فراهم می‌شود.

معایب ماژول NRF24L01+PA+LNA:

ماژول NRF24L01+PA+LNA به همراه آنتن در کاربردهای مختلف مزایای زیادی دارد، اما معایب آن نیز وجود دارد که به شرح زیر می‌باشد:

  • مصرف بالای انرژی: به دلیل اینکه این ماژول دارای قدرت بالای ارسال و دریافت داده است، مصرف انرژی بسیار بالاست و ممکن است منجر به کاهش زمان عملکرد باطری شود.
  • مشکلات سازگاری: برخی از نسخه‌های ماژول NRF24L01+PA+LNA با برخی از میکروکنترلرها سازگار نیستند، بنابراین برای استفاده از این ماژول باید از یک میکروکنترلر سازگار استفاده کرد.
  • محدودیت مسافت: مسافتی که می‌توان با استفاده از این ماژول ارتباط برقرار کرد، محدود است و با توجه به شرایط مختلف ممکن است به طور قابل توجهی کاهش یابد.
  • تداخل با سیگنال‌های دیگر: این ماژول با سیگنال‌های دیگری که در فرکانس ۲٫۴ گیگاهرتز فعالیت می‌کنند تداخل دارد، بنابراین باید در انتخاب فرکانس مناسب دقت کرد.

Specification:Voltage: 3-3.6V
Max output power: +20 dBm
Working current in transmit mode: 115mA
Working current in receiver mode: 45mA
Current in mode: 4.2uA
Operating temperature: -20  +70 degree
Receiver sensitivity: -92dBm in 2Mbps mode, -95dBm in 1Mbps mode, -104dBm in 250kbps mode
PA growth: 20dB
LAN growth: 10dB
LAN noise figure: 2.6dB
Antenna growth: 2dBI
2M rate: 520m

Features :
It uses 2.4GHz global open ISM band, with license-free.
Transmit power is greater than +20 dBm.
Support six-channel data reception.
2Mbit/s speed makes high-quality VoIP possible
Multi-frequency points: 125 frequency points meet the needs of multi-point communications and frequency hopping.
Low cost: integrated with high-speed signal processing parts associated with RF protocol, such as: automatically re-send lost packets and generate acknowledge signal;
SPI interface facilitates the communication with MCU I/O port.
Facilitate the development for customers, without development RF part.
Software programming is fully compatible with NRF24L01 modules.

مشخصات فنی ماژول NRF24L01+PA+LNA:

ماژول NRF24L01+PA+LNA یک ماژول ارتباطی بی سیم است که از فرکانس 2.4 گیگاهرتز استفاده می کند و با سرعت انتقال داده های بالا و قابلیت پوشش بیشتری نسبت به ماژول NRF24L01 عمل می کند.

مشخصات فنی ماژول NRF24L01+PA+LNA به همراه آنتن عبارتند از:

  • فرکانس عملیاتی: 2.4 گیگاهرتز
  • پهنای باند: 1 مگاهرتز
  • حداکثر سرعت انتقال داده: 2 مگابیت بر ثانیه
  • ولتاژ عملیاتی: 1.9 تا 3.6 ولت
  • دارای آنتن با توان خروجی 20dBm و گین 10dB
  • پشتیبانی از حالت های گوناگون ارتباطی (مانند حالت انتقال و دریافت داده و حالت انتقال داده با تائید دریافت)
  • پشتیبانی از تعداد زیادی از ماژول های NRF24L01+PA+LNA در یک شبکه
  • دارای رمزگذاری هاردویری با AES 128 بیتی
  • قابلیت پشتیبانی از پروتکل های SPI و I2C
  • ابعاد: 47x16x3.5 میلی‌متر

سوالات متداول ماژول NRF24L01+PA+LNA:

  •  ماژول NRF24L01+PA+LNA چه کاربردهایی دارد؟
  • ماژول NRF24L01+PA+LNA در ارتباطات بی سیم با فاصله بلند به کار می‌رود و برای ارسال و دریافت داده در برد‌های بلندتر نسبت به نسخه‌های معمولی NRF24L01 بسیار موثر است. کاربردهای این ماژول شامل کنترل از راه دور، سامانه‌های اعلان حریق، سامانه‌های حفاظتی، دستگاه‌های ارتباطی صنعتی، سیستم‌های اعلام سرقت، ردیابی و مانیتورینگ وضعیت فضای خارج از محیط است.
  •  این ماژول با چه پروتکل‌هایی سازگاری دارد؟
  • این ماژول با پروتکل SPI سازگار است.
  •  آیا می‌توان برای این ماژول از آنتن خارجی استفاده کرد؟
  • بله، این ماژول با یک آنتن خارجی همراه است و همچنین امکان استفاده از آنتن دیگری نیز وجود دارد.
  •  چه فرکانس‌هایی را پشتیبانی می‌کند؟
  • این ماژول فرکانس 2.4 گیگاهرتز را پشتیبانی می‌کند.
