ماژول نشانگر سطح شارژ باتری 3 سل (3S Battery Level Indicator) یک برد کاربردی برای نمایش وضعیت شارژ پک‌های باتری لیتیومی سه سلولی است که به کاربران امکان می‌دهد میزان تقریبی انرژی باقی‌مانده باتری را بدون نیاز به استفاده از مولتی‌متر مشاهده کنند. این ماژول با اندازه‌گیری ولتاژ کل پک باتری و نمایش آن به‌وسیله نشانگرهای LED، یک راهکار ساده و کم‌هزینه برای اضافه کردن قابلیت نمایش شارژ به تجهیزات باتری‌خور فراهم می‌کند.
باتری‌های لیتیومی سه سلولی که با نام 3S Li-ion شناخته می‌شوند، معمولاً دارای ولتاژ نامی حدود 11.1 ولت و ولتاژ شارژ کامل 12.6 ولت هستند. ماژول نشانگر سطح شارژ 3 سل برای همین محدوده ولتاژی طراحی شده است و می‌تواند وضعیت تقریبی شارژ باتری را در چند مرحله نمایش دهد. این ویژگی در پروژه‌هایی که دسترسی سریع به وضعیت باتری اهمیت دارد، بسیار کاربردی است. استفاده از ماژول نشانگر سطح شارژ باتری 3 سل برای پک‌های با تعداد سل متفاوت باعث نمایش نادرست سطح شارژ و آسیب به ماژول خواهد شد. البته دامنه‌ی کاربرد گسترده‌تری هم دارد؛ قابل استفاده برای باتری‌های لیتیومی، لیتیوم پلیمری، باتری‌های سرب-اسید، لیتیوم‌آهن‌فسفات، باتری‌های وسایل نقلیه برقی و تجهیزات برقی مشابه.
ساختار ساده این ماژول باعث شده است که نصب و استفاده از آن در انواع پروژه‌های الکترونیکی آسان باشد. تنها با اتصال پایه‌های مثبت و منفی ماژول به پک باتری، مدار داخلی ولتاژ باتری را بررسی کرده و سطح شارژ را از طریق LEDهای روی برد نمایش می‌دهد. این فرآیند بدون نیاز به میکروکنترلر، برنامه‌نویسی یا مدار جانبی انجام می‌شود.
عملکرد این برد بر پایه اندازه‌گیری ولتاژ باتری است. با کاهش یا افزایش ولتاژ پک باتری، مدار تشخیص سطح شارژ، وضعیت تقریبی باتری را مشخص کرده و توسط LEDها نمایش می‌دهد. به همین دلیل ماژول نشانگر سطح شارژ باتری 3 سل برای بررسی سریع وضعیت باتری مناسب است، اما جایگزین سیستم‌های دقیق اندازه‌گیری ظرفیت باتری نیست.
ماژول نشانگر سطح شارژ باتری 3 سل فقط وظیفه نمایش سطح شارژ را بر عهده دارد و دارای قابلیت‌های محافظتی مانند جلوگیری از شارژ بیش از حد، تخلیه بیش از حد، اتصال کوتاه یا کنترل جریان نیست. برای باتری‌های لیتیومی استفاده از یک مدار محافظ BMS مناسب توصیه می‌شود. همچنین نمایش میزان شارژ بر اساس ولتاژ باتری انجام می‌شود و مقدار دقیق ظرفیت باقی‌مانده باتری (mAh) را نشان نمی‌دهد. عواملی مانند جریان مصرفی، کیفیت سلول‌های باتری، دمای محیط و شرایط کاری می‌توانند روی مقدار نمایش داده‌شده تأثیر بگذارند.
مهم‌ترین کاربردها:
نمایش سطح شارژ پک‌های باتری لیتیومی 3 سل سری (3S)
تجهیزات الکترونیکی قابل حمل
اسپیکرهای قابل حمل و سیستم‌های صوتی باتری‌خور
چراغ‌ها و سیستم‌های روشنایی قابل شارژ
پروژه‌های رباتیک و خودروهای کوچک الکتریکی
تجهیزات DIY و پروژه‌های دانشجویی
پاوربانکهای سفارشی
نمایش وضعیت باتری در پروژه‌های آردوینو و میکروکنترلری
سیستم‌های تغذیه قابل حمل برای تجهیزات الکترونیکی
نمایش سطح ولتاژ باتری‌های سرب-اسید، لیتیوم‌آهن‌فسفات، باتری‌های وسایل نقلیه برقی و تجهیزات برقی مشابه.
راه‌اندازی این ماژول بسیار ساده است و معمولاً به هیچ میکروکنترلر یا برنامه‌نویسی نیاز ندارد.
نحوه اتصال: سیم قرمز به مثبت و سیم مشکی به منفی پک باتری متصل کنید.
پایه ماژول اتصال
B+ / + اتصال به مثبت پک باتری 3 سل
B- / - اتصال به منفی پک باتری 3 سل

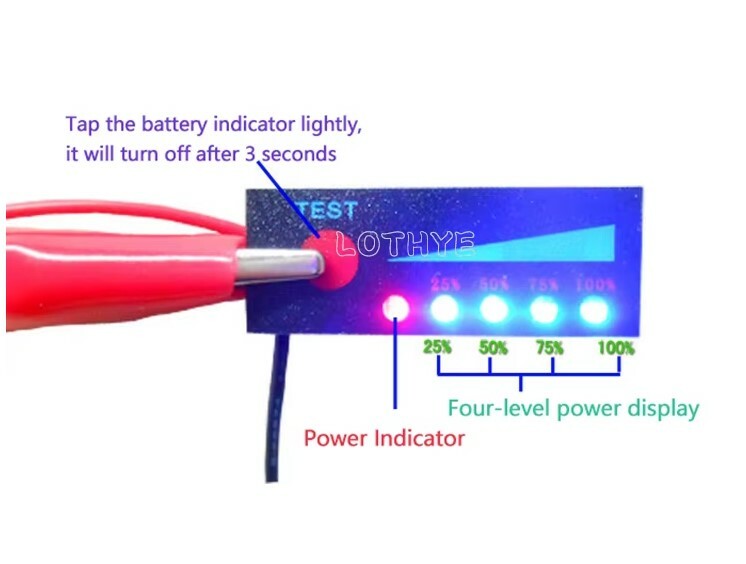

پس از اتصال صحیح با فشردن دکمه قرمز رنگ روی مازول، LEDهای روی برد میزان تقریبی شارژ باتری را به صورت 4 مرحله ای نمایش می‌دهند:
اولین نشانگر تغذیه قرمز است و نشان دهنده اتصال تغذیه مناسب است.(Power Indicator)
وقتی ولتاژ باتری بزرگ‌تر از 3×3.3=9.9ولت باشد، دومین چراغ آبی روشن می‌شود.(25%)
وقتی ولتاژ باتری بزرگ‌تر از 3×3.5=10.5ولت باشد، سومین چراغ آبی روشن می‌شود.(50%)
وقتی ولتاژ باتری بزرگ‌تر از 3×3.7=11.1ولت باشد، چهارمین چراغ آبی روشن می‌شود.(75%)
وقتی ولتاژ باتری بزرگ‌تر از 3×3.9=11.7ولت باشد، پنجمین چراغ آبی روشن می‌شود.(100%)
چراغ های LED بعد از 3-10 ثانیه به صورت خودکار خاموش می شوند.
این ماژول فقط برای باتری‌های 3 سل لیتیومی با ولتاژ نامی 11.1V و باتری های لیتیوم پلیمری، باتری‌های سرب-اسید، لیتیوم‌آهن‌فسفات، باتری‌های وسایل نقلیه برقی و تجهیزات برقی مشابه طراحی شده است.
قبل از اتصال، حتماً ولتاژ باتری را بررسی کنید؛ اتصال باتری‌های 1 سل، 2 سل یا 4 سل باعث نمایش اشتباه و آسیب به ماژول خواهد شد.
این برد شارژر باتری نیست و وظیفه شارژ کردن باتری را ندارد.
این ماژول مدار محافظ BMS نیست و از باتری در برابر شارژ بیش از حد، تخلیه عمیق یا اتصال کوتاه محافظت نمی‌کند.
نمایش سطح شارژ بر اساس ولتاژ باتری انجام می‌شود و ظرفیت واقعی باقی‌مانده باتری (mAh) را اندازه‌گیری نمی‌کند.
دقت نمایش ممکن است با توجه به کیفیت سلول‌ها، جریان مصرفی و شرایط کاری باتری تغییر کند.
برای اندازه‌گیری دقیق‌تر وضعیت باتری، بهتر است هنگام بررسی، باتری در شرایط بدون بار یا با بار ثابت قرار داشته باشد.
| نوع ماژول | نشانگر سطح شارژ باتری (Battery Level Indicator) |
|---|---|
| کاربرد اصلی | نمایش وضعیت تقریبی شارژ پک باتری بر اساس ولتاژ |
| تعداد سلول باتری قابل پشتیبانی | 3 سل سری (3S) |
| نوع باتری سازگار | لیتیوم یون (Li-ion) / لیتیوم پلیمر (Li-Po) / باتری‌های سرب-اسید، لیتیوم‌آهن‌فسفات / باتری‌های وسایل نقلیه برقی و تجهیزات برقی مشابه |
| ولتاژ نامی پک باتری | حدود 11.1 ولت |
| ولتاژ شارژ کامل پک | 12.6 ولت (3 × 4.2V) |
| محدوده ولتاژ کاری | حدود 9 تا 12.6 ولت DC |
| روش نمایش | نشانگر LED چهار مرحله‌ای (چهار عدد LED آبی رنگ) |
| نشانگر وضعیت تغذیه | دارد (LED قرمز رنگ) |
| روش تشخیص سطح شارژ | اندازه‌گیری ولتاژ کل پک باتری |
| نوع اتصال | اتصال مستقیم به ترمینال مثبت و منفی باتری با سیم |
| طول سیم | 15cm |
| محافظت در برابر اتصال معکوس | دارد |
| نیاز به میکروکنترلر | ندارد |
| نیاز به برنامه نویسی | ندارد |
| مصرف جریان | 15mA |
| دقت اندازه گیری | ±2% |
| قابلیت نمایش ظرفیت واقعی باتری | ندارد |
| قابلیت اندازه گیری جریان مصرفی | ندارد |
| قابلیت نمایش درصد دقیق شارژ | ندارد |
| محافظت باتری | ندارد (فاقد مدار BMS) |
| شارژر داخلی | ندارد |

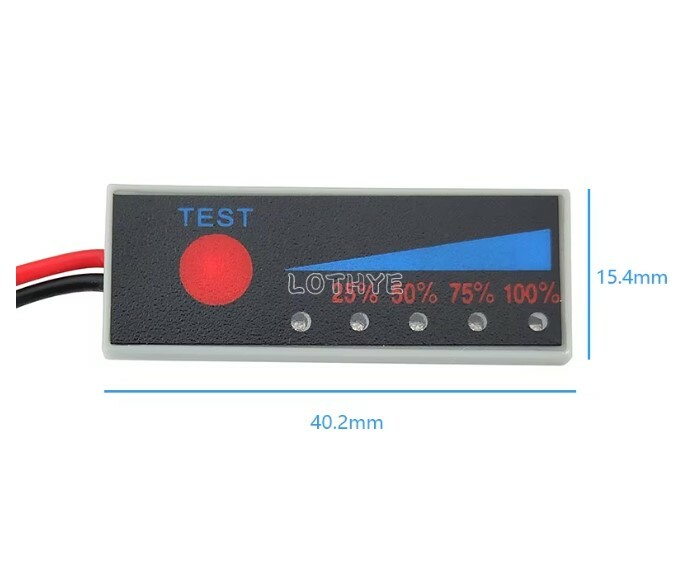

| ابعاد برد | 40 × 15 × 2.5 میلی‌متر |
| محدوده دمای کاری | 10℃ تا +65℃ |
| کاربردها | پک 3S سری باتری 18650، باتری‌های سرب-اسید، لیتیوم‌آهن‌فسفات، باتری‌های وسایل نقلیه برقی و تجهیزات برقی مشابه، تجهیزات قابل حمل، پروژه‌های رباتیک، سیستم‌های روشنایی و پروژه‌های DIY |
ماژول نشانگر سطح شارژ باتری 3 سل چیست؟
این ماژول یک نمایشگر ساده برای نمایش وضعیت تقریبی شارژ پک باتری لیتیومی 3 سل (3S) است که با اندازه‌گیری ولتاژ کل باتری، میزان شارژ را از طریق LEDهای روی برد نمایش می‌دهد.
این ماژول برای چه نوع باتری‌هایی مناسب است؟
این ماژول برای پک‌های باتری لیتیوم یون (Li-ion) و لیتیوم پلیمر (Li-Po) سه سل (3S) با ولتاژ نامی 11.1 ولت و ولتاژ شارژ کامل 12.6 ولت و باتری‌های سرب-اسید، لیتیوم‌آهن‌فسفات / باتری‌های وسایل نقلیه برقی و تجهیزات برقی مشابه طراحی شده است.
آیا این ماژول می‌تواند باتری را شارژ کند؟
خیر، این برد فقط وضعیت شارژ باتری را نمایش می‌دهد و فاقد مدار شارژر است.
آیا این ماژول دارای مدار محافظ (BMS) است؟
خیر، این ماژول فاقد مدار مدیریت و محافظت باتری (BMS) است و از باتری در برابر شارژ بیش از حد، تخلیه بیش از حد یا اتصال کوتاه محافظت نمی‌کند.
آیا می‌توان از این ماژول برای باتری‌های 18650 استفاده کرد؟
بله، در صورتی که سه سلول 18650 به صورت سری (3S) بسته شده باشند، این ماژول قابل استفاده است.
آیا این ماژول درصد دقیق شارژ باتری را نمایش می‌دهد؟
خیر، این ماژول با اندازه‌گیری ولتاژ پک باتری، سطح شارژ را به صورت تقریبی و مرحله‌ای نمایش می‌دهد و درصد دقیق یا ظرفیت باقی‌مانده (mAh) را محاسبه نمی‌کند.
آیا این ماژول به میکروکنترلر یا برنامه‌نویسی نیاز دارد؟
خیر، برای استفاده از این ماژول نیازی به آردوینو، ESP32 یا سایر میکروکنترلرها نیست و تنها با اتصال به باتری، سطح شارژ نمایش داده می‌شود.
چرا تعداد LEDهای روشن با کاهش ولتاژ باتری تغییر می‌کند؟
مدار داخلی ماژول با اندازه‌گیری ولتاژ کل باتری، آن را با سطوح از پیش تعیین‌شده مقایسه می‌کند و متناسب با میزان شارژ، تعداد LEDهای روشن را تغییر می‌دهد.
اولین نشانگر تغذیه قرمز است و نشان دهنده اتصال تغذیه مناسب است.(Power Indicator)
وقتی ولتاژ باتری بزرگ‌تر از 3×3.3=9.9ولت باشد، دومین چراغ آبی روشن می‌شود.(25%)
وقتی ولتاژ باتری بزرگ‌تر از 3×3.5=10.5ولت باشد، سومین چراغ آبی روشن می‌شود.(50%)
وقتی ولتاژ باتری بزرگ‌تر از 3×3.7=11.1ولت باشد، چهارمین چراغ آبی روشن می‌شود.(75%)
وقتی ولتاژ باتری بزرگ‌تر از 3×3.9=11.7ولت باشد، پنجمی چراغ آبی روشن می‌شود.(100%)
آیا این ماژول برای پروژه‌های قابل حمل مناسب است؟
بله، به دلیل ابعاد کوچک، نصب آسان، مصرف توان پایین و عدم نیاز به برنامه‌نویسی، این ماژول گزینه‌ای مناسب برای انواع تجهیزات قابل حمل، پروژه‌های رباتیک، سیستم‌های روشنایی و پروژه‌های DIY است.
