ماژول مبدل DC-DC کاهنده LM2596 با امکان کنترل جریان خروجی

مبدل DC به DC معماری BUCK کاهنده ولتاژ تا 1.25 ولت و حداکثر جریان خروجی 3 آمپر با قابلیت تنظیم جریان LM 2596

تعداد تخفیف (%) قيمت
1 عدد 66,200 تومان
10 تعداد 3 % 64,214 تومان
50 تعداد 5 % 62,890 تومان
100+ تعداد 10 % 59,580 تومان

66,200 تومان

موجود

0 نفر در حال مشاهده این محصول هستند!

ماژول مبدل DC-DC گام به گام LM2596 یک دستگاه الکترونیکی است که ولتاژ DC بالاتر را به ولتاژ DC کمتر تبدیل می کند.

ماژول مبدل DC-DC گام به گام LM2596 چیست:

این بر اساس مدار مجتمع LM2596 است که یک آی سی تنظیم کننده ولتاژ محبوب و پرکاربرد است. ماژول معمولاً از آی سی LM2596، یک سلف قدرت، خازن ها و سایر اجزای پشتیبانی تشکیل شده است که همگی روی یک برد PCB کوچک نصب شده اند.

ماژول LM2596 قادر به ارائه ولتاژ خروجی پایدار در طیف وسیعی از ولتاژهای ورودی است و می تواند تا 3A جریان را تحمل کند. معمولاً در کاربردهای مختلفی از جمله در منابع تغذیه مدارهای الکترونیکی، سیستم های شارژ باتری و کاربردهای روشنایی LED استفاده می شود. همچنین به دلیل راندمان بالا، اندازه کوچک و هزینه کم خود شناخته شده است که آن را به یک انتخاب محبوب برای علاقمندان و حرفه ای ها تبدیل می کند.

کاربردهای ماژول مبدل DC-DC گام به گام LM2596:

ماژول مبدل DC-DC گام به گام LM2596 کاربردهای زیادی در الکترونیک و مهندسی برق دارد. در اینجا برخی از برنامه های کاربردی رایج وجود دارد:

  • منابع تغذیه مدارهای الکترونیکی: ماژول LM2596 معمولاً برای ارائه منبع تغذیه تنظیم شده برای مدارهای الکترونیکی که به ولتاژ کمتری نسبت به ولتاژ ورودی نیاز دارند، استفاده می شود.
  • سیستم های شارژ باتری: ماژول LM2596 را می توان برای شارژ باتری ها با کاهش ولتاژ منبع ولتاژ ورودی بالاتر مانند پنل خورشیدی یا باتری ماشین استفاده کرد.
  • کاربردهای روشنایی LED: ماژول LM2596 را می توان برای تامین ولتاژ یا جریان ثابت برای تغذیه چراغ های LED استفاده کرد.
  • کاربردهای کنترل موتور: ماژول LM2596 را می توان برای ارائه یک ولتاژ یا جریان تنظیم شده برای کنترل سرعت و جهت موتورها استفاده کرد.
  • کاربردهای تقویت کننده صدا: ماژول LM2596 را می توان برای تامین یک منبع تغذیه پایدار برای تقویت کننده های صوتی استفاده کرد که می تواند کیفیت صدا را بهبود بخشد.
  • کاربردهای خودرو: ماژول LM2596 را می توان در کاربردهای خودرویی به کار برد تا منبع تغذیه تنظیم شده ای را برای دستگاه های الکترونیکی و سنسورهای یک وسیله نقلیه فراهم کند.

به طور کلی، ماژول مبدل DC-DC گام به گام LM2596 یک دستگاه الکترونیکی همه کاره و پرکاربرد است که می تواند در برنامه های مختلفی استفاده شود که در آن ولتاژ ثابت و تنظیم شده مورد نیاز است.

مزایای ماژول مبدل DC-DC گام به گام LM2596:

ماژول مبدل DC-DC کاهنده LM2596 دارای چندین مزیت است که آن را به انتخابی محبوب برای مهندسین الکترونیک و علاقمندان تبدیل می کند. برخی از مزایا عبارتند از:

  • راندمان بالا: ماژول LM2596 دارای راندمان بالایی تا 92 درصد است که به این معنی است که انرژی کمتری را هدر می دهد و گرمای کمتری تولید می کند.
  • محدوده وسیع ولتاژ ورودی: ماژول LM2596 می تواند ولتاژ ورودی از 4.5 ولت تا 40 ولت را مدیریت کند که آن را برای طیف گسترده ای از کاربردها مناسب می کند.
  • ولتاژ خروجی قابل تنظیم: ماژول LM2596 را می توان برای ارائه طیف گسترده ای از ولتاژهای خروجی، از 1.23 ولت تا 35 ولت تنظیم کرد، که آن را بسیار متنوع می کند.
  • ریپل خروجی کم: ماژول LM2596 ریپل خروجی کم تولید می کند، به این معنی که ولتاژ خروجی پایدار و تمیزی تولید می کند.
  • اندازه کوچک: ماژول LM2596 اندازه کوچکی دارد که آن را برای استفاده در دستگاه های الکترونیکی فشرده مناسب می کند.
  • هزینه کم: ماژول LM2596 در مقایسه با سایر راه حل های تنظیم کننده ولتاژ نسبتا ارزان است، که آن را به یک انتخاب مقرون به صرفه برای علاقمندان و تولید در مقیاس کوچک تبدیل می کند.

به طور کلی، ماژول مبدل DC-DC گام به گام LM2596 کارایی، تطبیق پذیری و مقرون به صرفه بودن را ارائه می دهد که آن را به یک انتخاب محبوب برای طیف گسترده ای از برنامه های الکترونیکی تبدیل می کند.

معایب ماژول مبدل DC-DC کاهنده LM2596:

ماژول مبدل DC-DC گام به گام LM2596 یک انتخاب محبوب برای تبدیل منابع برق ولتاژ بالا و جریان کم به منابع برق با ولتاژ پایین و جریان بالا است. در حالی که این ماژول دارای مزایای بسیاری از جمله راندمان بالا و هزینه کم است، معایبی نیز وجود دارد که باید در نظر بگیرید:

  • اتلاف گرما: ماژول LM2596 می تواند مقدار قابل توجهی گرما را در حین کار ایجاد کند، به خصوص زمانی که با ولتاژهای ورودی و جریان های خروجی بالا استفاده می شود. این می تواند منجر به کاهش راندمان و قابلیت اطمینان شود و ممکن است نیاز به هیت سینک یا محلول های خنک کننده اضافی داشته باشد.
  • تنظیم ولتاژ: در حالی که ماژول LM2596 به طور کلی در تنظیم ولتاژ خروجی خوب است، ممکن است نتواند تنظیم ولتاژ کامل را در همه شرایط حفظ کند. این می تواند منجر به مشکلاتی در قطعات الکترونیکی حساس یا در برنامه هایی شود که تنظیم دقیق ولتاژ حیاتی است.
  • نویز: برخی از کاربران مشکلاتی را در مورد نویز الکتریکی تولید شده توسط ماژول LM2596 گزارش کرده اند که می تواند با تجهیزات الکترونیکی حساس تداخل ایجاد کند یا مشکلات تداخل الکترومغناطیسی (EMI) ایجاد کند.
  • جریان خروجی محدود: ماژول LM2596 برای کنترل جریان های خروجی نسبتا کم، معمولا تا 3A یا 5A طراحی شده است. اگر جریان خروجی بالاتری مورد نیاز است، ممکن است نوع دیگری از مبدل لازم باشد.
  • سازگاری: ماژول LM2596 ممکن است با همه انواع تنظیمات ولتاژ ورودی و خروجی سازگار نباشد. مهم است که قبل از انتخاب این ماژول برای یک برنامه خاص، مشخصات و الزامات سازگاری را به دقت بررسی کنید.



مشخصات فنی ماژول مبدل DC-DC گام به گام LM2596:

در اینجا برخی از مشخصات فنی ماژول مبدل DC-DC کشویی LM2596 آورده شده است:

  • محدوده ولتاژ ورودی: 4.5 تا 40 ولت
  • محدوده ولتاژ خروجی: 1.23 ولت تا 37 ولت
  • حداکثر جریان خروجی: 3A (برخی از نسخه ها تا 5A را تحمل می کنند)
  • فرکانس سوئیچینگ: 150 کیلوهرتز
  • راندمان: تا 92%
  • جریان خاموش: معمولاً 3 میلی آمپر
  • محدوده دمای کارکرد: -40 تا 125 درجه سانتیگراد
  • ویژگی های حفاظتی: حفاظت در برابر جریان بیش از حد، خاموش شدن حرارتی و حفاظت در برابر اتصال کوتاه

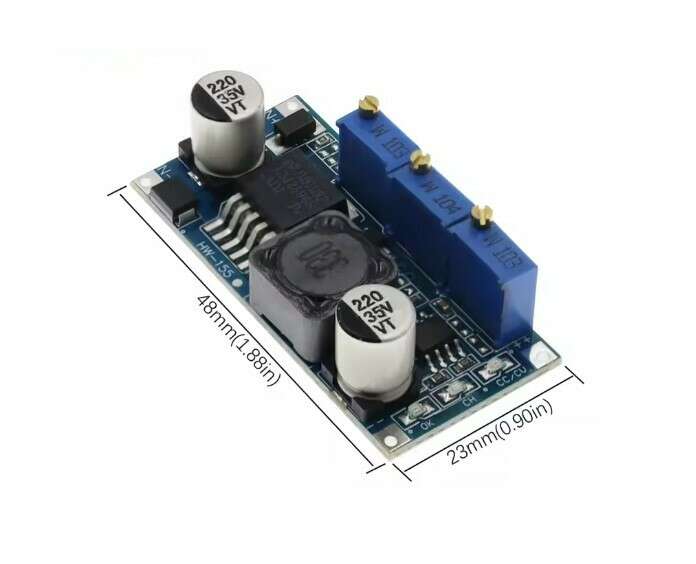

  • اندازه: اندازه های مختلف در دسترس هستند، معمولا در محدوده 4cm x 2cm
  • پیکربندی پین: معمولاً دارای 5 پین است، از جمله VIN (ولتاژ ورودی)، GND (زمین)، VOUT (ولتاژ خروجی)، ADJ (پایه تنظیم)، و EN (پایه فعال)

توجه داشته باشید که این مشخصات بسته به مدل خاص و سازنده ماژول LM2596 می تواند متفاوت باشد. رجوع به دیتاشیت ارائه شده توسط سازنده برای مشخصات دقیق و شرایط کاری توصیه شده مهم است.

دانلود دیتاشیت ماژول مبدل DC-DC کاهنده LM2596

سؤالات متداول برای ماژول مبدل DC-DC گام به گام LM2596:

در اینجا چند سؤال متداول (FAQ) درباره ماژول مبدل DC-DC کاهنده LM2596 وجود دارد:

  • ماژول LM2596 برای چه مواردی استفاده می شود؟
    پاسخ: ماژول LM2596 معمولاً برای پایین آوردن یک منبع برق با ولتاژ بالا و جریان کم به یک منبع برق با ولتاژ پایین و جریان بالا، مناسب برای تغذیه دستگاه های الکترونیکی استفاده می شود.
  • حداکثر ولتاژ ورودی برای ماژول LM2596 چقدر است؟
    پاسخ: ماژول LM2596 می تواند محدوده ولتاژ ورودی 4.5 تا 40 ولت را مدیریت کند.
  • حداکثر جریان خروجی برای ماژول LM2596 چقدر است؟
    پاسخ: حداکثر جریان خروجی برای ماژول LM2596 معمولاً 3 آمپر است، اما برخی از نسخه ها می توانند تا 5 آمپر را تحمل کنند.
  • کارایی ماژول LM2596 چقدر است؟
    پاسخ: راندمان ماژول LM2596 در شرایط خاص می تواند تا 92٪ برسد.
  • ویژگی های حفاظتی ماژول LM2596 چیست؟
    پاسخ: ماژول LM2596 دارای حفاظت در برابر جریان بیش از حد، خاموش شدن حرارتی و محافظت در برابر اتصال کوتاه است.
  • فرکانس سوئیچینگ ماژول LM2596 چقدر است؟
    پاسخ: ماژول LM2596 دارای فرکانس سوئیچینگ 150 کیلوهرتز است.
  • آیا ولتاژ خروجی ماژول LM2596 قابل تنظیم است؟
    پاسخ: بله، ولتاژ خروجی ماژول LM2596 را می توان با استفاده از پین ADJ (تنظیم) تنظیم کرد.
  • جریان ساکن ماژول LM2596 چقدر است؟
    پاسخ: جریان ساکن ماژول LM2596 معمولاً 3 میلی آمپر است.
  • محدوده دمای عملکرد ماژول LM2596 چقدر است؟
    پاسخ: ماژول LM2596 می تواند در محدوده دمایی -40 درجه سانتیگراد تا 125 درجه سانتیگراد کار کند.
  • چگونه می توانم ماژول LM2596 مناسب را برای برنامه خود انتخاب کنم؟
    پاسخ: هنگام انتخاب ماژول LM2596 برای کاربرد خاص خود باید فاکتورهایی مانند محدوده ولتاژ ورودی، محدوده ولتاژ خروجی، حداکثر جریان خروجی، کارایی و اندازه را در نظر بگیرید. همچنین مراجعه به دیتاشیت سازنده برای مشخصات دقیق و شرایط عملیاتی توصیه شده مهم است.
