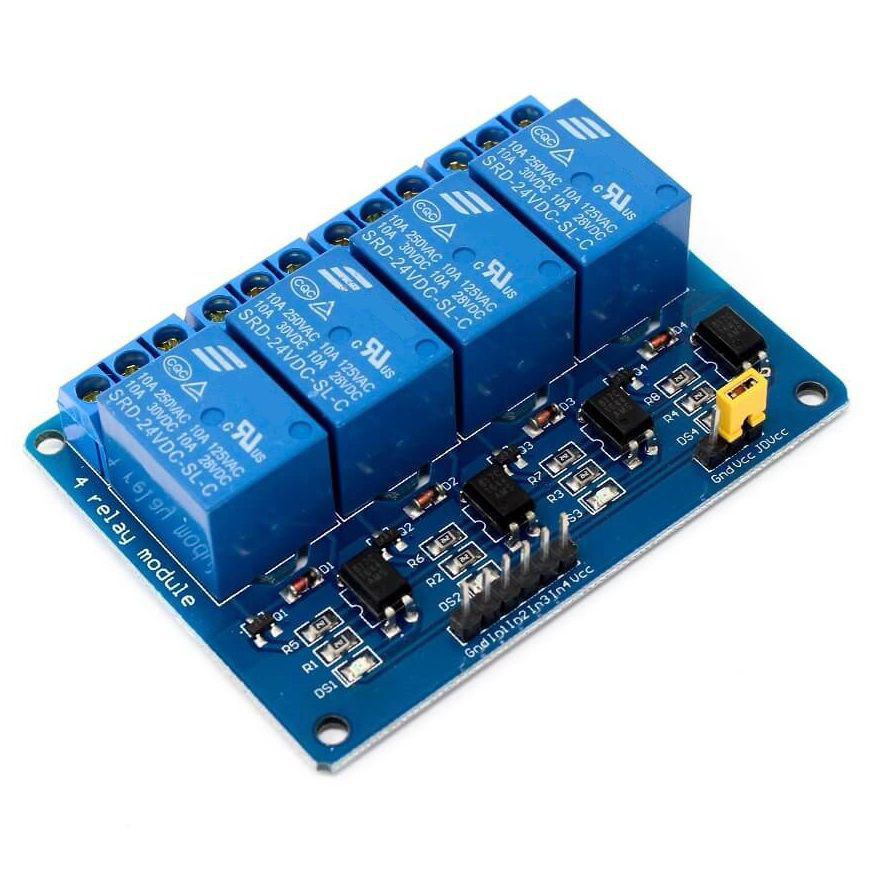

اژول رله ۴ کانال ۲۴ ولت (۴ Channel ۲۴V Relay Module) یکی از ماژول‌های الکترونیکی پرکاربرد در پروژه‌های اتوماسیون صنعتی، هوشمندسازی ساختمان، رباتیک و کنترل دستگاه‌های الکتریکی است. این ماژول به عنوان یک سوئیچ الکترومکانیکی عمل می‌کند که اجازه می‌دهد با استفاده از سیگنال‌های کنترلی ولتاژ پایین (مانند ۵ ولت یا ۳.۳ ولت از میکروکنترلرها مثل آردوینو یا PLC)، مدارهای ولتاژ و جریان بالا را کنترل کنید. برخلاف ماژول‌های رایج ۵ ولت یا ۱۲ ولت، نسخه ۲۴ ولت برای سیستم‌های صنعتی با تغذیه ۲۴ ولت DC طراحی شده و ایزولاسیون بهتری برای جلوگیری از تداخل نویز فراهم می‌کند
کاربرد ماژول رله 4 کانال 24 ولت:
اتوماسیون صنعتی: کنترل تجهیزات سنگین مانند موتورها و شیرهای برقی در خطوط تولید. هوشمندسازی خانه: مدیریت وسایل برقی مثل لامپ و فن با اتصال به سیستم‌های IoT. پروژه‌های رباتیک: سوئیچینگ موتورها و قطعات در ربات‌ها و پروژه‌های DIY. سیستم‌های امنیتی: فعال‌سازی آژیر، قفل‌های برقی یا دوربین‌ها در مواقع اضطراری. کنترل از راه دور: اتصال به WiFi/Bluetooth برای مدیریت بارها از طریق اپلیکیشن.
مزایا ماژول رله 4 کانال 24 ولت:
ایزولاسیون قوی: اپتوکوپلر داخلی از مدار کنترلی در برابر نویز و آسیب‌های ولتاژ بالا محافظت می‌کند. ظرفیت سوئیچینگ بالا: قابلیت کنترل بارهای تا ۱۰ آمپر در ۲۵۰ ولت AC یا ۳۰ ولت DC. سازگاری صنعتی: مناسب برای سیستم‌های ۲۴ ولت DC رایج در اتوماسیون و PLCها. کنترل چندگانه: ۴ کانال مستقل برای مدیریت همزمان چندین دستگاه. نصب و استفاده آسان: ترمینال‌های پیچ‌دار و LEDهای نشانگر برای راه‌اندازی سریع و تشخیص وضعیت.
معایب ماژول رله 4 کانال 24 ولت:
حجم نسبتاً بزرگ: برای پروژه‌های کوچک یا فضاهای محدود، اندازه ماژول می‌تواند مشکل‌ساز باشد. مصرف جریان بالا: هر رله حدود ۷۰-۹۰ میلی‌آمپر مصرف می‌کند که در مقایسه با ماژول‌های ۵ ولت بیشتر است. نیاز به منبع تغذیه جداگانه: برای عملکرد بهینه، اغلب نیاز به منبع ۲۴ ولت DC مجزا دارد.
سوالات متداول
پرسشهای متداول دربارهی ماژول رله 4 کانال 24 ولت:
ماژول رله ۴ کانال ۲۴ ولت چیست و چگونه کار می‌کند؟ این ماژول با ۴ رله مستقل، امکان کنترل بارهای الکتریکی (تا ۱۰ آمپر، ۲۵۰ ولت AC یا ۳۰ ولت DC) را با سیگنال‌های کنترلی ولتاژ پایین (۳.۳ تا ۵ ولت) فراهم می‌کند. با اعمال سیگنال به پین‌های ورودی، بوبین رله فعال شده و مدار خروجی را باز یا بسته می‌کند. تفاوت ماژول ۲۴ ولت با ماژول‌های ۵ ولت یا ۱۲ ولت چیست؟ ماژول ۲۴ ولت برای سیستم‌های صنعتی با تغذیه ۲۴ ولت DC طراحی شده و ایزولاسیون بهتری در برابر نویز ارائه می‌دهد، اما نیاز به منبع تغذیه ۲۴ ولت دارد، در حالی که مدل‌های ۵ یا ۱۲ ولت برای پروژه‌های کوچک‌تر مناسب‌تر هستند.
آیا می‌توان ماژول را با آردوینو یا رزبریپای استفاده کرد؟
بله، با اتصال پین‌های ورودی (IN1-IN4) به پین‌های دیجیتال میکروکنترلر و تأمین تغذیه ۲۴ ولت برای VCC، می‌توان آن را به راحتی کنترل کرد. توجه کنید که معمولاً حالت Active Low (سیگنال ۰ ولت برای فعال‌سازی) استفاده می‌شود. چگونه می‌توان از ایمنی هنگام کار با ولتاژ بالا (مثل ۲۲۰ ولت) اطمینان حاصل کرد؟ از عایق‌بندی مناسب برای اتصالات، فیوز محافظ، و بررسی دقیق ترمینال‌های خروجی (NO/NC/COM) استفاده کنید. همچنین، هنگام کار با برق AC، ماژول را در محفظه عایق قرار دهید.
چرا رلهها گاهی اوقات فعال نمیشوند؟
ممکن است به دلیل عدم تأمین ولتاژ ۲۴ ولت کافی، اتصال نادرست پین‌ها، یا خرابی منبع تغذیه باشد. بررسی کنید که جمپر JD-VCC (در صورت وجود) به درستی تنظیم شده و جریان کافی برای بوبین رله تأمین می‌شود
