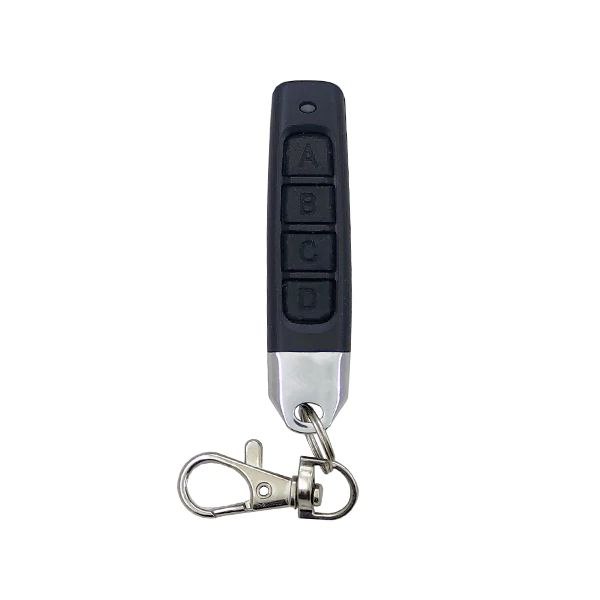

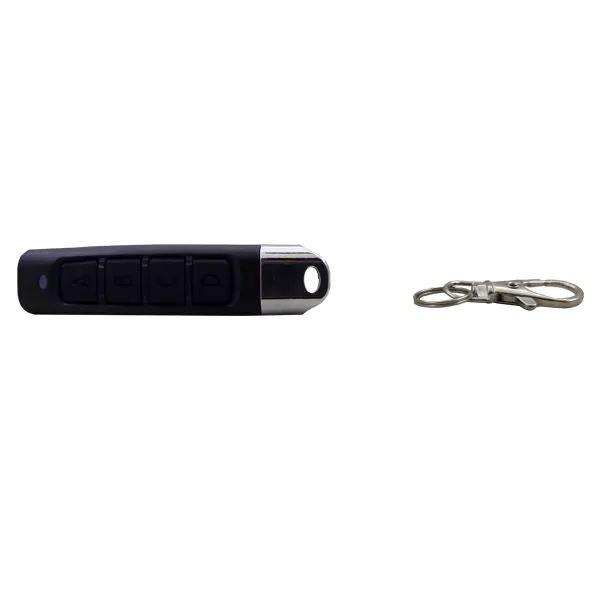

ریموت 4 کانال بلوتوثی کد لرن طرح مدادی 433MHZ

ریموت 4 کانال 1Duplicator طرح مدادی 433MHz با برد تقریبی 50 متر در فضای باز، امکان ارسال فرمان‌های بی‌سیم را از فاصله مناسب فراهم می‌کند. این محدوده برای کاربردهایی مانند درب پارکینگ، کرکره برقی، گیت، سیستم‌های کنترل از راه دور و تجهیزات RF مناسب است.

برد واقعی ریموت به عواملی مانند وجود دیوار و موانع، تداخل و نویز فرکانس رادیویی، وضعیت باتری و کیفیت گیرنده بستگی دارد. به همین دلیل، مقدار 50 متر به‌عنوان برد تقریبی در شرایط مناسب و فضای باز ایده آل و بدون مانع در نظر گرفته می‌شود.

ریموت 4 کانال Duplicator طرح مدادی 433MHz از مدولاسیون ASK (Amplitude Shift Keying) برای انتقال اطلاعات دیجیتال از طریق امواج رادیویی استفاده می‌کند. در این روش، اطلاعات با تغییر دامنه سیگنال حامل RF منتقل می‌شوند و یکی از روش‌های رایج در ریموت کنترل‌های بی‌سیم 433MHz محسوب می‌شود.

در این نوع ریموت‌ها، مدولاسیون ASK/OOK برای نحوه انتقال داده روی موج رادیویی و سیستم کدگذاری LearnCode/EV1527 برای ساختار کدگذاری داده استفاده می‌شود. بنابراین این دو اصطلاح عملکرد متفاوتی دارند؛ EV1527 نوع کدگذاری است و ASK/OOK روش مدولاسیون سیگنال RF.

فرکانس کاری این ریموت درکانال 433MHz و به‌صورت دقیق‌تر حدود 433.92MHz است. ترکیب فرکانس 433.92MHz، مدولاسیون ASK/OOK و سیستم کدگذاری سازگار با LearnCode، این ریموت را برای کپی و استفاده با گیرنده‌های RF سازگار مناسب می‌کند.

کاربرد ها

• کپی ریموت‌های سازگار درب‌های اتوماتیک

• سیستم‌های کنترل از راه دور سازگار و فرکانس کاری 433MHz

• کنترل درب‌های اتوماتیک و سیستم‌های کنترل دسترسی

• کنترل روشنایی و چراغ‌ها

• کنترل لوسترهای ریموت‌دار

• کنترل رله‌های RF

• کنترل پرده های متحرک

• کنترل کرکره های برقی

• کنترل پمپ و موتور در صورت وجود گیرنده مناسب و سازگار

• کنترل تجهیزات برقی خانگی و صنعتی

• کنترل چراغ‌های تزئینی و ویترینی

• پروژه‌های الکترونیکی و DIY

• سیستم‌های اتوماسیون ساده

• استفاده به‌عنوان ریموت اضافه برای گیرنده‌های سازگار با EV1527

راه‌اندازی (setup)

1. مرحله اول: بررسی سازگاری

قبل از شروع، مشخصات ریموت اصلی را بررسی کنید.

موارد مهم عبارت‌اند از:

• فرکانس کاری، مانند 433MHz یا 433.92MHz

• نوع کدگذاری کدلرن (LearnCode)

• نوع چیپ و کنترلر سازگار مانند :

• 2260 (PT2260, SC2260, LX2260, HX2260)

• 2262 (PT2262, SC2262, LX2262, HS2262, HX2262)

• PT2264, PT2240 (LX2240)

• 1527 (EV1527, HS1527, HX1527)

• FP527, CS5211, SMC918, SMC926

• AX5026, AX5326-3, AX5326-4

• HT600, HT680, HT6207, HT6010, HT6012, HT6013, HT6014

• HT12D, HT46F49E, PIC16F629, PIC16F630

• ساختار مدولاسیون سازگار ASK/OOK

• سازگاری Duplicator با ریموت اصلی

صرفاً یکسان بودن فرکانس برای کپی موفق کافی نیست.

2. مرحله دوم: نصب باتری

باتری همراه محصول ارائه می شود اما در صورت لزوم باتری مناسب را درون ریموت Duplicator قرار دهید و از صحیح بودن قطب‌های مثبت و منفی مطمئن شوید. با باز کردن پیچ پشت ریموت می توانید به محل قرار گیری باتری دسترسی پیدا کنید. در صورتیکه LED وضعیت ریموت روشن نمی شود و یا ضعیف روشن می شود حتما باتری را تعویض کنید.

برای این خانواده از ریموت‌ها از باتری 12V سایز 27A (موارد مشابه : GP27A، MN27، G27A، L828، V27A، 8LR732) استفاده می‌شود؛ در صورت لزوم برای مشاهده و تهیه باتری 12 ولتی سایز 27A می توانید به لینک زیر مراجعه نمایید :

خرید باتری ریموت ۱۲ ولت مدل 27A

3. مرحله سوم: ورود به حالت Copy یا Learning

ریموت Duplicator را طبق روش مخصوص مدل وارد حالت Copy / Learning کنید. در این مدل از ریموت های کپی شونده ابتدا باید حافظه ریموت را پاک کرد.

برای این کار کافیست دو دکمه A,B (دو دکمه نزدیک تر به LED وضعیت) را همزمان نگه دارید تا LED وضعیت ریموت شروع به چشمک زدن نماید. سپس یکی از دکمه های A یا B را رها کنید و دکمه رها شده را در حالیکه دکمه دیگر را همچنان نگه داشته اید به تعداد سه بار پشت سرهم فشار دهید. LED وضعیت ریموت سریع شروع به چشمک زدن می کند. این به این معنی است که حافظه ریموت پاک شده است و آماده دریافت کد جدید می باشد.

یکی از دکمه‌های ریموت کپی‌کننده را فشار دهید. اگر چراغ LED خاموش شد، پاک‌سازی کد با موفقیت انجام شده است و اکنون هر چهار دکمه خالی هستند. اگر چراغ LED روشن ماند، کدهای قبلی به‌درستی پاک نشده‌اند. مراحل پاک‌سازی را دوباره تکرار کنید تا عملیات با موفقیت انجام شود.

4. مرحله چهارم: قرار دادن ریموت اصلی و Duplicator در موقعیت مناسب

ریموت اصلی و ریموت Duplicator را در فاصله نزدیک از یکدیگر قرار دهید. (نزدیکترین وضعیت نسبت به هم) در بسیاری از مدل‌های کپی‌کننده، انتقال کد به‌صورت Face-to-Face یا نزدیک به یکدیگر انجام می‌شود. برخی Duplicatorهای چهارکاناله نیز صراحتاً روش Copying را به‌صورت One-to-One اعلام می‌کنند.

5. مرحله پنجم: انتخاب کانال

کلیدی را که می‌خواهید کد ریموت اصلی روی آن ذخیره شود انتخاب کنید. عملکرد هر کدام ار کلید ها به کد کپی شده و سیستم گیرنده بستگی دارد. برای مثال:

• کلید A → کانال اول

• کلید B → کانال دوم

• کلید C → کانال سوم

• کلید D → کانال چهارم

6. مرحله ششم: انتقال کد

کلید متناظر روی ریموت اصلی و کلید مورد نظر در ریموت جدید را همزمان فشار دهید و نگه دارید تا Duplicator سیگنال را دریافت و ذخیره کند. در صورت موفقیت‌آمیز بودن فرآیند، معمولاً چراغ نشانگر یا وضعیت LED ریموت تغییر می‌کند (چند بار چشمک می زند و ثابت و یا خاموش می شود)؛ روش نمایش موفقیت بسته به مدل متفاوت است.

7. مرحله هفتم: مراحل ریکاوری کد

این قابلیت زمانی کاربرد دارد که کدهای قبلی ریموت به‌اشتباه پاک شده باشند و بخواهید آخرین اطلاعات ذخیره‌شده را دوباره برگردانید.

• ریموت Duplicator را در دست بگیرید.

• دو کلید پایینی ریموت (دو کلید دورتر از LED وضعیت ریموت)، یعنی C و D، را به‌صورت هم‌زمان فشار داده و نگه دارید.

• چراغ LED ریموت شروع به چشمک‌زدن سریع می‌کند.

• پس از مشاهده چشمک سریع، کلیدهای C و D را رها کنید.

• اکنون یکی از کلیدهای ریموت را فشار دهید.

• اگر چراغ LED ثابت روشن بماند، به این معنی است که آخرین کد ذخیره‌شده با موفقیت بازیابی شده است.

نکته: عملیات Restore برای بازیابی آخرین کد ذخیره‌شده طراحی شده است؛ بنابراین هنگام کار با ریموت، قبل از پاک‌کردن کدها از انجام عملیات Clear غیرضروری خودداری کنید.

8. مرحله هشتم: تست ریموت

پس از اتمام کپی، ریموت Duplicator را در مقابل گیرنده اصلی آزمایش کنید. اگر فرمان اجرا نشد و یا بعضی از دکمه ها عملکرد قابل قبولی نداشتند، موارد زیر را بررسی کنید:

1. فرکانس ریموت اصلی

2. نوع کدگذاری

3. سازگاری EV1527 یا سایر کدهای پشتیبانی‌شده

4. وضعیت باتری

5. روش صحیح Copy

6. فاصله ریموت تا گیرنده

7. در صورت سازگاری تمام موارد بالا مراحل پاک کردن و کپی کردن را دوباره انجام دهید.

نکات مهم هنگام استفاده

• فرکانس به‌تنهایی تعیین‌کننده سازگاری نیست :

ممکن است دو ریموت هر دو 433MHz باشند، اما به دلیل تفاوت در کدگذاری یا ساختار مدولاسیون سیگنال، قابلیت کپی یا استفاده متقابل نداشته باشند.

• استاندارد Rolling Code را با LearnCode اشتباه نگیرید :

ریموت‌های Rolling Code از ساختار کدگذاری متفاوتی استفاده می‌کنند و نباید صرفاً به دلیل داشتن فرکانس 433MHz، سازگاری آن‌ها با این Duplicator را فرض کرد.

• قبل از کپی، ریموت اصلی را تست کنید :

ابتدا مطمئن شوید ریموت اصلی بدون مشکل فرمان را به گیرنده منتقل می‌کند. اگر ریموت اصلی مشکل داشته باشد، کپی کردن آن نیز ممکن است نتیجه مطلوبی نداشته باشد.

• باتری ضعیف می‌تواند مشکل ایجاد کند :

کاهش ولتاژ باتری ممکن است باعث کاهش کیفیت ارسال سیگنال یا برد ریموت شود. در صورت وجود مشکل در فرآیند کپی، وضعیت باتری را بررسی کنید. در صورت لزوم برای مشاهده و تهیه باتری 12 ولتی سایز 27A می توانید به لینک زیر مراجعه نمایید :

خرید باتری ریموت ۱۲ ولت مدل 27A

• هر چهار کلید الزاماً یک سیستم مستقل نیستند :

چهار کلید ریموت به معنی وجود چهار گیرنده یا چهار دستگاه مستقل نیست. عملکرد هر کلید به کد ذخیره‌شده و سیستم گیرنده بستگی دارد.

• هنگام کپی، کلید صحیح را انتخاب کنید :

کد هر ریموت اصلی را روی کانال موردنظر ذخیره کنید و قبل از استفاده نهایی، عملکرد هر چهار کلید را جداگانه تست کنید.

• ریست کردن ریموت را با احتیاط انجام دهید :

در بسیاری از Duplicatorها امکان پاک‌کردن کدهای ذخیره‌شده وجود دارد. قبل از انجام Reset یا Clear مطمئن شوید که قصد پاک‌کردن حافظه ریموت را دارید.

• فاصله در هنگام کپی اهمیت دارد :

برای انتقال کد، ریموت اصلی و Duplicator را در فاصله مناسب (نزدیک ترین وضعیت نسبت به هم) قرار دهید. فاصله بسیار زیاد یا وجود منابع نویز RF ممکن است روی فرآیند کپی اثر بگذارد.

• عبارت بلوتوثی به معنی Bluetooth واقعی نیست :

در بازار به برخی ریموت‌های Duplicator یا کپی کننده اصطلاحاً ریموت بلوتوثی گفته می‌شود؛ اما این عبارت به معنی استفاده از فناوری Bluetooth نیست. این محصول برای ارتباط با گیرنده از RF در محدوده 433MHz استفاده می‌کند.

• ریموت‌های 315MHz را با 433MHz اشتباه نگیرید :

ریموت 315MHz و ریموت 433MHz از نظر فرکانس کاری متفاوت هستند. بنابراین برای کپی ریموت، باید فرکانس ریموت اصلی و Duplicator با یکدیگر سازگار باشند. برای مشاهده و تهیه ریموت و گیرنده در فرکانس کاری 315MHz می توانید به لینک زیر مراجعه نمایید :

خرید ریموت کنترل ۴ کانال با گیرنده 315MHz

• برای گیرنده جدید ممکن است نیاز به Learn مجدد باشد :

کپی شدن کد روی Duplicator و ثبت شدن آن در حافظه گیرنده دو موضوع متفاوت هستند. اگر Duplicator کد موردنظر را کپی کرده باشد اما گیرنده جدید آن را نشناسد، ممکن است لازم باشد ریموت جدید از طریق فرآیند Learn خود گیرنده ثبت شود. گیرنده‌های LearnCode معمولاً امکان ذخیره کد ریموت‌های سازگار را دارند. برای مشاهده وتهیه انواع ریموت و گیرنده های RF و کدلرن (LearnCode) با فرکانس کاری 433MHz می توانید به لینک زیر مراجعه نمایید :

مشاهده وتهیه انواع ریموت و گیرنده های RF

• مشخصات ریموت اصلی را قبل از خرید بررسی کنید :

بهترین روش برای اطمینان از سازگاری این است که مشخصات ریموت اصلی را با مشخصات Duplicator مقایسه کنید؛ به‌خصوص فرکانس، نوع کدگذاری و پشتیبانی از EV1527/LearnCode.

• تست نهایی را از نزدیک انجام دهید :

پس از کپی، ابتدا ریموت جدید را در فاصله نزدیک از گیرنده تست کنید. در صورت عملکرد صحیح، می‌توان برد عملیاتی را در محیط واقعی بررسی کرد؛ زیرا برد RF به موانع، آنتن، نویز محیط و شرایط نصب وابسته است.
