این دستگاه قادر است طیف گسترده‌ای از پارامترهای حیاتی قطعات الکترونیکی از جمله اندوکتانس (L)، ظرفیت خازنی (C)، مقاومت (R)، امپدانس (Z)، ضریب کیفیت (Q) و ضریب تلفات (D) را با دقت بالا اندازه‌گیری کند. با بهره‌گیری از فناوری پیشرفته اندازه‌گیری، داده‌های دقیق و قابل اعتمادی را برای کاربردهای متنوع الکترونیکی فراهم می‌سازد. قبل از اندازه‌گیری LCR، مطمئن شوید که مدار برق قطع میباشد و قبل از شروع اندازه‌گیری، خازن‌ها را دشارژ کنید.

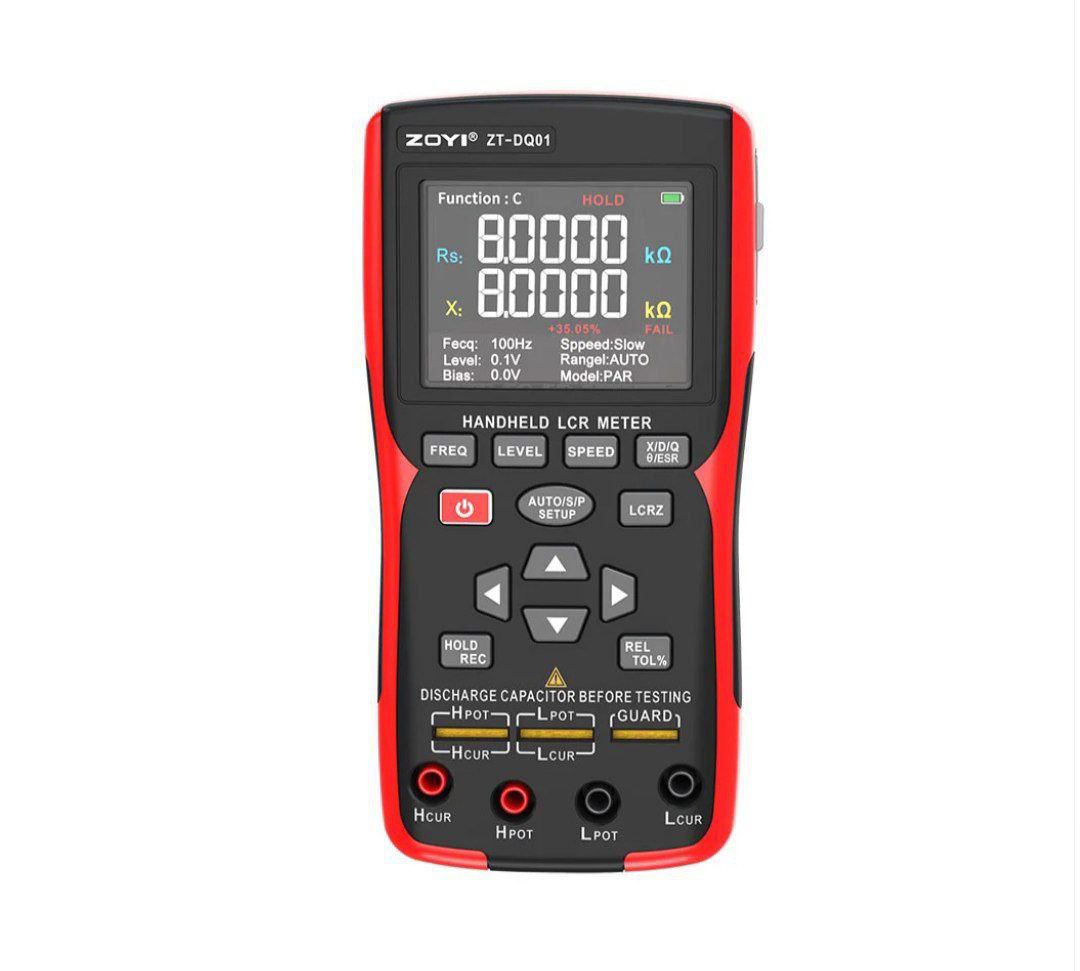

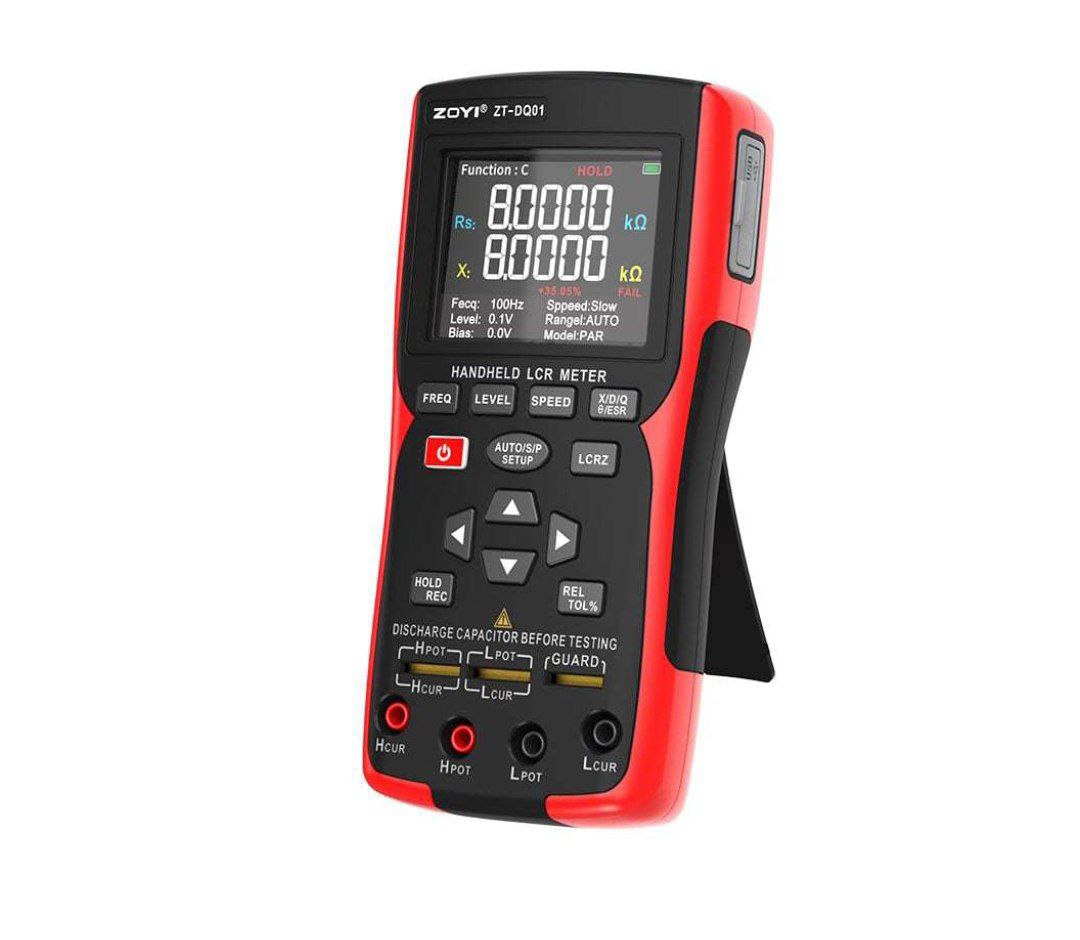

کاربرد تستر LCR متر ZOYI-ZT-DQ01:
پارامترهای پیشرفته:علاوه‌بر Rs (مقاومت معادل سری)، D (ضریب تلفات)، و Q (عامل کیفیت) را هم اندازه می‌گیرد .
تنظیم فرکانس و ولتاژ تست:کاربر می‌تواند بین فرکانس‌های 100 هرتز، 1 ک‌هرتز، 10 ک‌هرتز و 100 ک‌هرتز، و ولتاژ 0.3 یا 1 ولت یکی را انتخاب کند
عملکرد ضد‌اختلال و دقت بالا:طراحی شده تا در محیط‌های صنعتی و کارگاه‌های آموزشی پایدار عمل کند و داده‌های قابل اعتماد ارائه دهد
کاربری آسان:رابط کاربری ساده همراه با نمایشگر و دکمه‌های واضح برای کاربر تازه‌کار، همراه با گزینه نگه‌داشتن داده (Data Hold) .
مزایا تستر LCR متر ZOYI-ZT-DQ01:
عملکرد پایدار و قابل اعتماد:این دستگاه با برخورداری از قابلیت ضد تداخل قوی، خروجی داده‌ای ثابت و دقیق ارائه می‌دهد و خطاها و نوسانات در اندازه‌گیری را به حداقل می‌رساند. پایداری عملکرد آن را به گزینه‌ای مناسب برای محیط‌های حرفه‌ای و آموزشی تبدیل کرده است. طراحی کاربرپسند:رابط کاربری ساده و قابل فهم ZT-DQ01 به‌گونه‌ای طراحی شده که حتی کاربران مبتدی نیز بتوانند بدون نیاز به آموزش گسترده، به‌سرعت نحوه استفاده از آن را فرا بگیرند. این موضوع باعث شده که مدل ZT-DQ01 ابزار مناسبی برای علاقه‌مندان به الکترونیک و متخصصان حرفه‌ای باشد
معایب تستر LCR متر ZOYI-ZT-DQ01:
محدودیت در اندازه‌گیری قطعات SMD بسیار کوچک:فک‌های گیره‌ای آن برای قطعات بسیار ریز و SMD سطح بالا (مثلاً 0201 یا کوچکتر) مناسب نیستند؛ احتمال دارد اتصال درست برقرار نشود.
عدم پشتیبانی از اندازه‌گیری ESR (در حالت اختصاصی):اگرچه مقدار D (ضریب تلفات) داده می‌شود، ولی ESR خازن به‌صورت مستقیم و اختصاصی نمایش داده نمی‌شود که برای تعمیرکاران حرفه‌ای خازن‌های الکترولیت مهم است.
دقت کمتر نسبت به مدل‌های حرفه‌ای‌تر:در مقایسه با LCR مترهای رومیزی برندهایی مثل HIOKI یا DER EE، دقت کمتر است؛ برای کاربردهای دقیق آزمایشگاهی مناسب نیست.
مشخصات فنی
– پنج فرکانس تست قابل انتخاب
100Hz / 120Hz / 1kHz / 10kHz / 100kHz
– سه سطح ولتاژ تست
0.6 ولت / 0.3 ولت / 0.1 ولت
سوالات متداول
پرسشهای متداول دربارهی تستر LCR متر ZOYI-ZT-DQ01:
چه قطعاتی را می‌توان با ZT-DQ01 اندازه‌گیری کرد؟
مقاومت (R)، خازن (C)، سلف (L)، دیود، پیوستگی، ضریب کیفیت (Q)، ضریب تلفات (D)، زاویه فاز (θ) و امپدانس (Z).
آیا این دستگاه به‌صورت خودکار نوع قطعه را تشخیص می‌دهد؟
بله، در حالت "Auto Mode" نوع قطعه به‌طور خودکار شناسایی می‌شود و مقادیر مربوطه نمایش داده می‌شود.
حداکثر فرکانس تست دستگاه چقدر است؟
تا 100 کیلوهرتز (100 kHz) قابل تنظیم است، برای تست دقیق‌تر سلف و خازن مناسب است.
آیا می‌توان مقدار ESR خازن را با آن اندازه‌گیری کرد؟
به‌طور مستقیم نه، اما با استفاده از مقدار D و Z می‌توان آن را به‌صورت تقریبی محاسبه کرد.
آیا قابلیت تست قطعات SMD را دارد؟
بله، دارای گیره مخصوص SMD است، اما برای قطعات بسیار کوچک (مثلاً 0201) اتصال سخت‌تر خواهد بود.
