سنسور فلزیاب چیست؟ راهنمای جامع فناوری تشخیص فلز

تشخیص وجود فلز در یک محیط همیشه به معنای استفاده از یک دستگاه فلزیاب بزرگ و قابل حمل نیست. در بسیاری از تجهیزات صنعتی، پروژه‌های الکترونیکی و سیستم‌های هوشمند، از سنسورهایی استفاده می‌شود که می‌توانند حضور یک جسم فلزی را بدون تماس مستقیم تشخیص دهند. این سنسورها با تکیه بر پدیده‌های الکترومغناطیسی، تغییرات ایجادشده در میدان اطراف خود را شناسایی می‌کنند و سپس این تغییر را به یک سیگنال قابل پردازش تبدیل می‌کنند.

شناخت نحوه عملکرد این تجهیزات برای افرادی که با الکترونیک، آردوینو، اتوماسیون صنعتی یا طراحی مدار سروکار دارند اهمیت زیادی دارد. از تشخیص قطعات فلزی روی خطوط تولید گرفته تا ساخت پروژه‌های آموزشی، سنسورهای تشخیص فلز کاربردهای متنوعی دارند. در این مقاله با ساختار، عملکرد، انواع، مدار و معیارهای انتخاب این تجهیزات آشنا می‌شویم.

سنسور فلزیاب چیست

سنسور فلزیاب نوعی تجهیز الکترونیکی برای شناسایی حضور فلز در محدوده مشخصی از میدان تشخیص است. برخلاف بسیاری از حسگرها که به نور، دما یا فشار واکنش نشان می‌دهند، این گروه معمولاً از تغییرات میدان الکترومغناطیسی برای تشخیص اجسام رسانا استفاده می‌کنند.

اساس عملکرد سنسور

در ساده‌ترین حالت، یک سیم‌پیچ یا عنصر القایی میدان مغناطیسی ایجاد می‌کند. هنگامی که یک جسم فلزی در محدوده این میدان قرار می‌گیرد، ویژگی‌های میدان تغییر می‌کند. مدار الکترونیکی این تغییر را اندازه‌گیری کرده و در صورت عبور از یک آستانه مشخص، وجود فلز را اعلام می‌کند.

به همین دلیل پاسخ سنسور به عواملی مانند نوع فلز، فاصله جسم، اندازه هدف، شکل سیم‌پیچ و طراحی مدار وابسته است.

برای اطلاعات بیشتر از مشخصات و خرید سنسور مابقی محصولات فروشگاه جم ترونیک را مشاهده کنید .

سنسور تشخیص فلز چیست؟

سنسور تشخیص فلز چیست و چه تفاوتی با فلزیاب دارد؟ از نظر کلی، هر دو برای شناسایی اجسام فلزی به کار می‌روند، اما سنسور معمولاً برای یک کاربرد مشخص و در فاصله محدود طراحی می‌شود. در مقابل، فلزیاب‌های قابل حمل می‌توانند سیستم‌های پیچیده‌تری برای جست‌وجو و پردازش سیگنال داشته باشند.

بنابراین عبارت فلزیاب لزوماً به یک دستگاه جست‌وجوی قابل حمل اشاره نمی‌کند و یک ماژول یا سنسور کوچک نیز می‌تواند بخشی از یک سیستم تشخیص فلز باشد.

سنسور فلزیاب چگونه کار می‌کند؟

مبنای بسیاری از سنسورهای تشخیص فلز، ایجاد یک میدان الکترومغناطیسی و بررسی واکنش جسم فلزی به این میدان است. وقتی فلز وارد محدوده تشخیص می‌شود، میدان اطراف سیم‌پیچ تحت تأثیر قرار می‌گیرد و این تغییر به‌وسیله مدار اندازه‌گیری می‌شود.

برای مشاهده انواع خرید سنسور گاز و خرید با قیمت مناسب کلیک کنید.

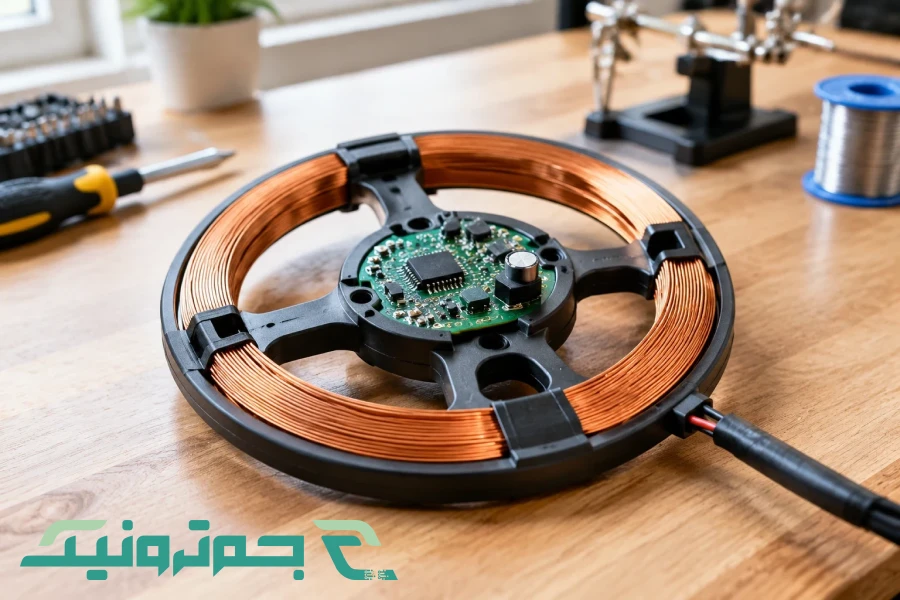

نقش سیم‌پیچ در تشخیص فلز

سیم‌پیچ یکی از اجزای مهم در بسیاری از طراحی‌هاست. جریان الکتریکی عبوری از سیم‌پیچ میدان مغناطیسی ایجاد می‌کند. نزدیک شدن یک جسم فلزی رسانا می‌تواند باعث ایجاد جریان‌های گردابی در آن شود و در نتیجه رفتار مدار القایی تغییر کند.

مدار پردازشگر سپس این تغییر را به یک خروجی قابل استفاده تبدیل می‌کند؛ برای مثال ممکن است خروجی دیجیتال تغییر کند یا یک میکروکنترلر سیگنال دریافتی را پردازش کند.

چه عواملی روی حساسیت تأثیر می‌گذارند؟

فاصله هدف، ابعاد جسم فلزی، نوع فلز و اندازه سیم‌پیچ از عوامل مهم هستند. یک قطعه فلزی بزرگ معمولاً از فاصله بیشتری قابل تشخیص است، در حالی که قطعات کوچک به فاصله نزدیک‌تری نیاز دارند.

علاوه بر این، نویز الکتریکی محیط و کیفیت طراحی مدار نیز می‌تواند روی پایداری تشخیص اثر بگذارد. بنابراین سنسور فلزیاب چگونه کار می‌کند را باید در ارتباط با کل مدار و شرایط محیطی بررسی کرد، نه فقط عنصر حسگر.

تفاوت سنسور القایی صنعتی با فلزیاب‌های قابل حمل

اگرچه هر دو فناوری برای تشخیص فلز استفاده می‌شوند، هدف طراحی آن‌ها یکسان نیست. سنسورهای القایی صنعتی معمولاً برای تشخیص حضور یا عدم حضور یک جسم در نقطه‌ای مشخص از خط تولید ساخته می‌شوند.

سنسورهای القایی صنعتی

در اتوماسیون صنعتی، سنسور القایی می‌تواند وجود یک قطعه فلزی را در فاصله نسبتاً نزدیک تشخیص دهد و خروجی خود را به PLC یا کنترلر ارسال کند. سرعت پاسخ، پایداری و عملکرد قابل پیش‌بینی از ویژگی‌های مهم چنین تجهیزاتی هستند.

برای مثال، می‌توان از این سنسورها برای تشخیص رسیدن یک قطعه فلزی به موقعیت مشخص یا شمارش قطعات در یک خط تولید استفاده کرد.

فلزیاب‌های قابل حمل

فلزیاب قابل حمل معمولاً برای جست‌وجو در محیط‌های باز یا شناسایی اهداف در فاصله بیشتر طراحی می‌شود. ساختار آن می‌تواند شامل سیم‌پیچ جست‌وجو، مدار تحریک، پردازش سیگنال، نمایشگر یا سیستم هشدار باشد.

در نتیجه، نمی‌توان یک سنسور صنعتی ساده را از نظر برد و نوع کاربرد با یک فلزیاب قابل حمل حرفه‌ای یکسان در نظر گرفت.

کاربردهای سنسور فلزیاب در الکترونیک

سنسورهای تشخیص فلز فقط در تجهیزات جست‌وجو استفاده نمی‌شوند. در پروژه‌های الکترونیکی، اتوماسیون و کنترل نیز می‌توان از آن‌ها برای تشخیص موقعیت یا حضور اجسام فلزی استفاده کرد.

تشخیص قطعات در خطوط تولید

یکی از کاربردهای رایج، تشخیص عبور یا حضور قطعات فلزی روی نوار نقاله است. کنترلر می‌تواند با دریافت سیگنال سنسور، تعداد قطعات را شمارش یا فرآیند بعدی را فعال کند.

ساخت پروژه‌های آموزشی

ماژول‌های کوچک تشخیص فلز گزینه مناسبی برای آموزش مفاهیم میدان مغناطیسی، القای الکترومغناطیسی و پردازش سیگنال هستند. ترکیب این ماژول‌ها با میکروکنترلرهایی مانند آردوینو نیز امکان ساخت پروژه‌های متنوع را فراهم می‌کند.

سیستم‌های کنترل و اتوماسیون

از دیگر موارد کاربرد سنسور فلزیاب می‌توان به تشخیص موقعیت قطعات، کنترل ورود یک جسم فلزی به محدوده مشخص و ایجاد هشدار در تجهیزات مختلف اشاره کرد.

نوع سنسور باید متناسب با فاصله مورد نیاز، سرعت تشخیص و شرایط محیط انتخاب شود؛ زیرا هر سنسوری برای همه کاربردها مناسب نیست.

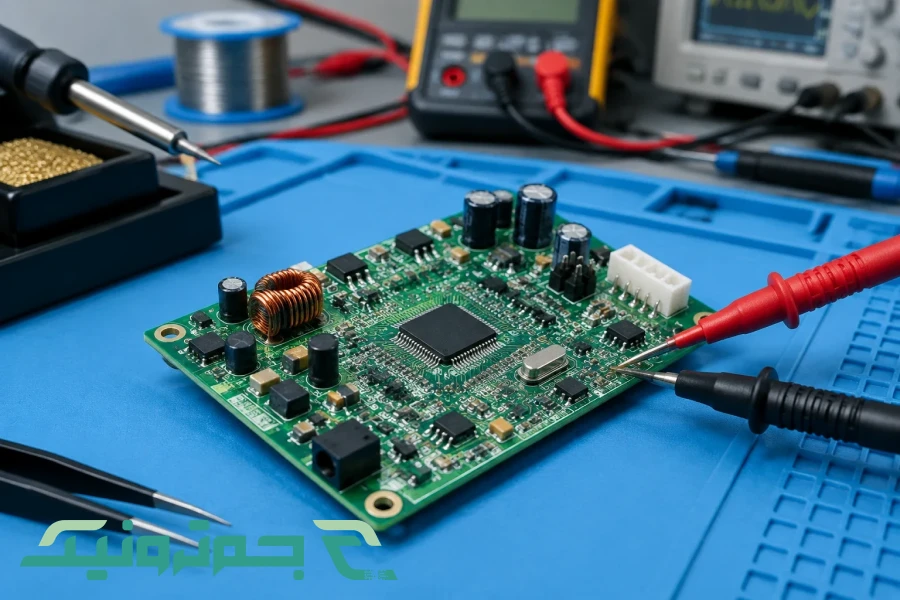

مدار سنسور فلزیاب از چه قطعاتی تشکیل شده است؟

یک سیستم ساده تشخیص فلز می‌تواند از چند بخش اصلی تشکیل شود. مدار دقیق بسته به روش تشخیص، حساسیت مورد انتظار و نوع خروجی متفاوت خواهد بود.

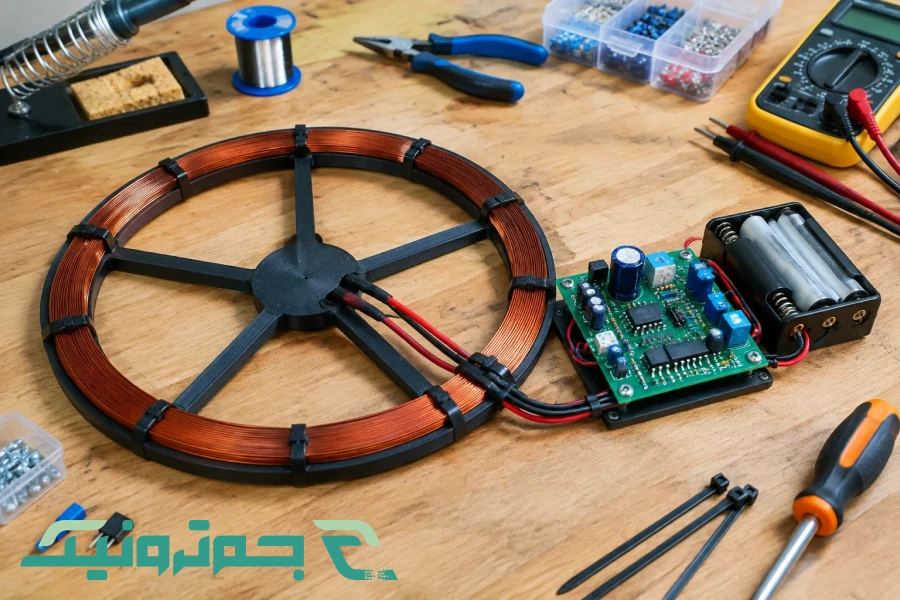

سیم‌پیچ یا بخش القایی

در بسیاری از مدارها، سیم‌پیچ وظیفه ایجاد یا دریافت تغییرات میدان را بر عهده دارد. تعداد دور سیم، قطر سیم و ابعاد سیم‌پیچ می‌توانند روی ویژگی‌های مدار اثر بگذارند.

مدار نوسان‌ساز

در برخی طراحی‌ها از نوسان‌ساز برای ایجاد سیگنال متناوب استفاده می‌شود. تغییر مشخصات این سیگنال در اثر نزدیک شدن فلز می‌تواند مبنای تشخیص قرار گیرد.

بخش تقویت و پردازش

سیگنال ایجادشده ممکن است بسیار ضعیف باشد و به تقویت نیاز داشته باشد. سپس یک مدار مقایسه‌گر یا میکروکنترلر می‌تواند تغییرات را بررسی کرده و نتیجه را به خروجی تبدیل کند.

خروجی مدار

خروجی می‌تواند به شکل سیگنال دیجیتال، تغییر فرکانس، روشن شدن LED، ایجاد صدای هشدار یا داده قابل پردازش توسط میکروکنترلر باشد. در پروژه‌های پیشرفته‌تر، پردازش سیگنال می‌تواند اطلاعات بیشتری درباره هدف ارائه دهد.

سنسور تشخیص فلز با آردوینو چگونه کار می‌کند؟

آردوینو به‌تنهایی یک فلزیاب کامل نیست، اما می‌تواند سیگنال دریافت‌شده از یک مدار تشخیص فلز را پردازش کند. در چنین پروژه‌ای، سنسور یا مدار القایی ابتدا حضور فلز را به یک تغییر الکتریکی تبدیل می‌کند و آردوینو این تغییر را از طریق ورودی مناسب دریافت می‌کند.

اتصال سنسور به آردوینو

بسته به نوع ماژول، خروجی سنسور ممکن است دیجیتال یا آنالوگ باشد. در خروجی دیجیتال، معمولاً تغییر وضعیت سیگنال برای تشخیص حضور فلز کافی است. در حالت آنالوگ، آردوینو می‌تواند مقدار سیگنال را خوانده و با یک آستانه مشخص مقایسه کند.

تنظیم حساسیت پروژه

یکی از چالش‌های پروژه‌های آردوینویی، تعیین آستانه مناسب است. اگر حساسیت بیش از حد بالا باشد، نویز محیط می‌تواند باعث تشخیص اشتباه شود. از طرف دیگر، تنظیم بیش از حد پایین ممکن است باعث شود اهداف کوچک شناسایی نشوند.

به همین دلیل در پروژه‌های عملی، علاوه بر برنامه‌نویسی، طراحی مناسب مدار، منبع تغذیه و سیم‌کشی نیز اهمیت دارد.

راهنمای انتخاب سنسور فلزیاب مناسب

انتخاب سنسور باید از نیاز واقعی پروژه شروع شود. پیش از خرید، مشخص کنید که قرار است چه نوع فلزی، در چه فاصله‌ای و با چه سرعتی شناسایی شود.

فاصله تشخیص

اگر هدف فقط تشخیص یک قطعه در فاصله چند میلی‌متری یا چند سانتی‌متری است، یک سنسور القایی صنعتی ممکن است مناسب باشد. برای کاربردهایی که به فاصله بیشتری نیاز دارند، باید سراغ طراحی‌ها و فناوری‌های متفاوت رفت.

نوع فلز هدف

همه فلزات رفتار یکسانی در میدان الکترومغناطیسی ندارند. ویژگی‌های الکتریکی و مغناطیسی ماده روی نحوه تشخیص اثر می‌گذارند. بنابراین نوع فلز هدف باید یکی از معیارهای انتخاب باشد.

محیط استفاده

وجود ماشین‌آلات، کابل‌های برق، منابع نویز و سایر اجسام فلزی می‌تواند عملکرد سنسور را تحت تأثیر قرار دهد. برای محیط صنعتی باید مدلی انتخاب شود که برای شرایط کاری مورد نظر طراحی شده باشد.

نوع خروجی و سازگاری با مدار

اگر قصد دارید سنسور را به آردوینو، PLC یا مدار کنترلی متصل کنید، نوع خروجی و سطح ولتاژ اهمیت زیادی دارد. پیش از خرید باید مشخصات تغذیه، نوع خروجی و فاصله تشخیص را بررسی کنید.

شناخت انواع سنسور فلزیاب کمک می‌کند به‌جای انتخاب صرفاً بر اساس قیمت، مدلی را تهیه کنید که با نیاز پروژه هماهنگ باشد.

سوالات متداول

سنسور فلزیاب تا چه عمقی می‌تواند فلزات را تشخیص دهد؟

عمق تشخیص عدد ثابتی نیست و به نوع سنسور، اندازه و جنس فلز، ابعاد سیم‌پیچ و شرایط محیط بستگی دارد؛ سنسورهای صنعتی معمولاً برای فاصله‌های نزدیک طراحی می‌شوند.

تفاوت سنسور فلزیاب القایی با فلزیاب پالسی چیست؟

مدل‌های القایی معمولاً با میدان متناوب و بررسی تغییرات آن کار می‌کنند، در حالی که فلزیاب پالسی از پالس‌های الکترومغناطیسی و تحلیل پاسخ هدف استفاده می‌کند.

آیا می‌توان با آردوینو یک سنسور فلزیاب ساخت؟

بله، می‌توان با ترکیب مدار القایی، سیم‌پیچ و آردوینو یک پروژه آموزشی تشخیص فلز ساخت؛ آردوینو وظیفه پردازش و تحلیل سیگنال مدار را بر عهده می‌گیرد.

سنسور فلزیاب کدام فلزات را تشخیص می‌دهد؟

بسته به فناوری و طراحی سنسور، فلزات مختلفی مانند آهن، فولاد، مس و آلومینیوم قابل تشخیص هستند؛ میزان حساسیت نسبت به هر فلز می‌تواند متفاوت باشد.
