۲۵ آبان ۱۴۰۴
شاید شما هم یک موتور الکتریکی کوچک داشته باشید اما ندانید چطور آن را دقیق کنترل کنید. اتصال مستقیم موتور به منبع تغذیه فقط آن را روشن یا خاموش می‌کند. اما اگر بخواهید سرعتش را کم و زیاد کنید یا جهتش را برعکس کنید چه؟ اینجا است که سوال «درایور موتور چیست» مطرح میشود. درایور موتور یک قطعه الکترونیکی است که مانند یک واسط هوشمند بین منبع تغذیه (مثل باتری) و موتور قرار می‌گیرد. این قطعه به شما اجازه می‌دهد تا فرمان‌های دقیقی مانند تغییر سرعت، جهت چرخش و توقف نرم را به موتور ارسال کنید. این مقاله به شما نشان می‌دهد این قطعه چطور کار می‌کند.
اگر تا به حال سعی کرده‌اید یک موتور را مستقیما به پایه‌های یک میکروکنترلر مانند آردوینو وصل کنید، احتمالا متوجه شده‌اید که کار نمی‌کند یا میکروکنترلر آسیب می‌بیند. دلیلش ساده است: میکروکنترلرها برای ارسال سیگنال‌های منطقی (جریان بسیار پایین) طراحی شده‌اند، در حالی که موتورها برای حرکت به جریان بسیار بیشتری نیاز دارند. اینجا است که تعریف درایور موتور چیست مشخص میشود. درایور موتور (Motor Driver) یک ماژول یا مدار الکترونیکی است که به عنوان یک پل ارتباطی بین واحد کنترل (میکروکنترلر، رزبری پای و...) و موتور عمل می‌کند.
وظیفه اصلی این قطعه، گرفتن سیگنال‌های فرمان ضعیف از کنترلر و تبدیل آن‌ها به ولتاژ و جریان قوی و مناسب برای راه‌اندازی موتور است. به زبان ساده‌تر، درایور مانند یک «مترجم و تقویت‌کننده» عمل می‌کند. میکروکنترلر «دستور» را می‌دهد (مثلا: بچرخ!) و درایور آن دستور را به زبانی که موتور می‌فهمد (یعنی ولتاژ و جریان کافی) ترجمه و اجرا می‌کند. بدون درایور، کنترل دقیق موتورها در پروژه‌های رباتیک، CNC و اتوماسیون تقریبا غیرممکن است. این قطعه اساس کنترل حرکت و پاسخ به سوال درایور موتور چیست است.
برای اطلاع از قیمت و خرید انواع آی سی درایور موتور کلیک کنید.
حالا که می‌دانیم درایور موتور چیست، باید ببینیم این قطعات کجا به کار می‌آیند. پاسخ کوتاه این است: «هرجایی که نیاز به کنترل دقیق یک موتور الکتریکی باشد». کاربرد درایور موتور بسیار گسترده‌تر از چیزی است که تصور می‌کنید. از اسباب‌بازی‌های کنترلی ساده گرفته تا خطوط تولید پیشرفته صنعتی، همگی به نوعی از درایور موتور برای مدیریت حرکت استفاده می‌کنند.
در واقع، هر دستگاهی که در آن سرعت موتور، جهت چرخش یا گشتاور آن نیاز به تنظیم داشته باشد، به یک درایور متکی است. بدون این واسط، ما فقط می‌توانستیم موتورها را با سرعت کامل روشن یا خاموش کنیم که برای بسیاری از کارها اصلا مناسب نیست.
برخی از رایج‌ترین موارد کاربرد درایور موتور عبارت‌اند از:
رباتیک: در بازوهای رباتیک، ربات‌های متحرک (مانند ربات‌های مسیریاب یا جنگجو) برای کنترل دقیق چرخ‌ها و مفاصل.
دستگاه‌های CNC و پرینترهای سه‌بعدی: برای حرکت دادن محورها (X, Y, Z) با دقت میکرومتری.
خودروهای الکتریکی و هیبریدی: برای مدیریت موتورهای قدرتمند الکتریکی.
لوازم خانگی: در دستگاههایی مانند ماشین لباسشویی (برای کنترل چرخش دیگ) یا پنکههای سقفی مدرن.
اتوماسیون صنعتی: در نوار نقالهها، بالابرها و هر نوع ماشینآلات خودکار.
همچنین بخوانید: سروو موتور چیست؟

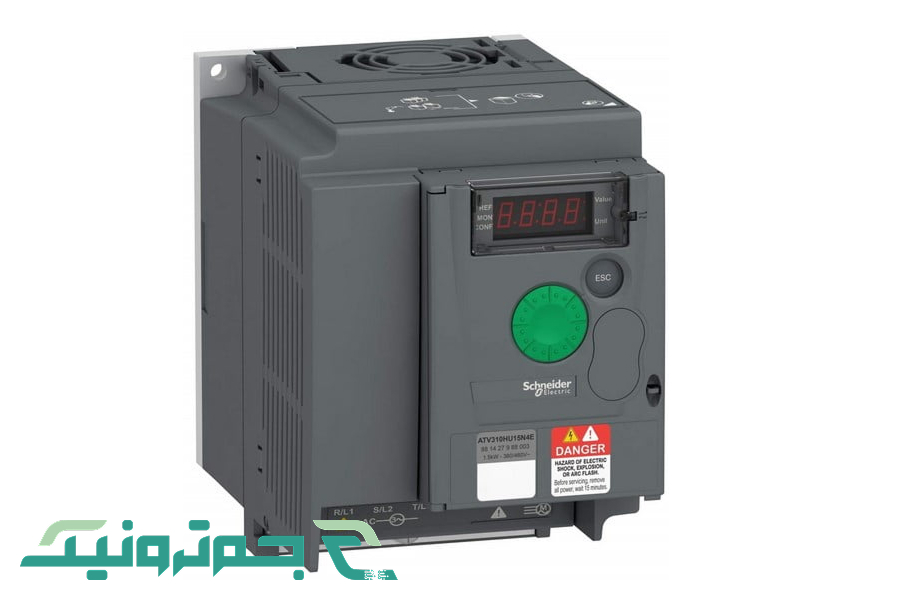

موتورهای الکتریکی در شکل‌ها و اندازه‌های گوناگونی عرضه می‌شوند و هر کدام به روش کنترل متفاوتی نیاز دارند. به همین دلیل، درایورهای موتور نیز بر اساس نوع موتوری که پشتیبانی می‌کنند، دسته‌بندی می‌شوند. بعد از پاسخ به درایور موتور چیست، باید انواع آن را بشناسیم. انتخاب درایور اشتباه نه تنها کار نمی‌کند، بلکه می‌تواند هم به موتور و هم به درایور آسیب جدی بزند.
رایج‌ترین دسته‌بندی بر اساس نوع موتور است. ما موتورهای DC معمولی، موتورهای پله‌ای (Stepper) و موتورهای سرو (Servo) را داریم. هرچند سرووها گاهی درایور داخلی دارند، اما استپرها و موتورهای DC تقریبا همیشه به درایور خارجی احتیاج دارند. در جدول زیر، مقایسه ساده‌ای از انواع رایج درایورها ارائه شده است.
یکی از پرکاربردترین انواع، درایورهای DC هستند. سوال مشخص این است که درایور موتور dc چیست؟ این درایور برای راه‌اندازی و کنترل موتورهای DC معمولی (جاروبک‌دار) استفاده میشود. موتور DC ساده‌ترین نوع موتور است؛ کافی است به آن ولتاژ بدهید تا در یک جهت بچرخد. اگر جای قطب‌های مثبت و منفی را عوض کنید، در جهت مخالف خواهد چرخید.

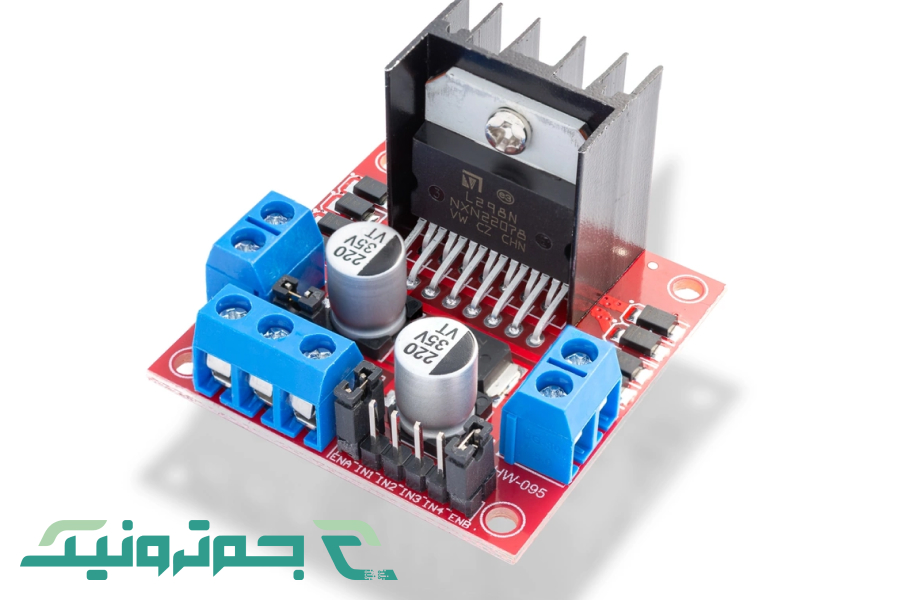

مشکل این است که ما نمی‌توانیم به صورت مکانیکی سیم‌ها را جابجا کنیم. درایور موتور dc این کار را به صورت الکترونیکی انجام می‌دهد. معروف‌ترین مدار برای این کار «پل-اچ» (H-Bridge) نام دارد. این مدار که معمولا در قالب یک آی‌سی (مانند L298N یا L293D) ارائه میشود، دارای چهار سوئیچ (معمولا ترانزیستور) است. با فعال و غیرفعال کردن این سوئیچ‌ها، درایور می‌تواند مسیر جریان را در موتور برعکس کند و در نتیجه جهت چرخش را تغییر دهد. همچنین با استفاده از تکتیکی به نام PWM (مدولاسیون عرض پالس)، درایور می‌تواند سرعت موتور را نیز به دقت کنترل کند.
برای مشاهده قیمت و خرید موتور DC کلیک کنید.
اکنون که با مفهوم و انواع آن آشنا شدیم، به بخش اصلی می‌رسیم: طرز کار درایور موتور. همانطور که اشاره شد، درایور یک واسط است. درک طرز کار درایور موتور پس از فهمیدن درایور موتور چیست ساده‌تر است. این فرایند بر دو اصل اساسی استوار است: تقویت سیگنال و کنترل جهت. بیایید این دو را بررسی کنیم.
بخش اول، تقویت سیگنال (کنترل سرعت): میکروکنترلر یک سیگنال به نام PWM (مدولاسیون عرض پالس) تولید می‌کند. این سیگنال در واقع یک موج مربعی است که به سرعت قطع و وصل میشود. درایور موتور این سیگنال ضعیف را دریافت می‌کند و از آن به عنوان یک «الگو» برای قطع و وصل کردن ولتاژ اصلی و قوی موتور استفاده می‌کند. هرچه مدت زمان «وصل» بودن سیگنال در هر چرخه بیشتر باشد (Duty Cycle بالا)، ولتاژ متوسطی که به موتور می‌رسد بیشتر شده و موتور سریع‌تر می‌چرخد.
بخش دوم، کنترل جهت (مدار پل-اچ): این بخش اصلی اکثر درایورهای DC است. مدار H-Bridge را تصور کنید که چهار کلید در اطراف موتور قرار داده است. طرز کار درایور موتور در این بخش به این صورت است:
برای چرخش به راست، کلیدهای 1 و 4 باز و کلیدهای 2 و 3 بسته می‌شوند. جریان از یک سمت وارد موتور و از سمت دیگر خارج میشود.
برای چرخش به چپ، کلیدهای 2 و 3 باز و کلیدهای 1 و 4 بسته می‌شوند. جریان دقیقا در جهت مخالف از موتور عبور می‌کند.
این روش اجازه می‌دهد تا با دو پین ساده از میکروکنترلر، جهت چرخش را تعیین کنیم. جدول زیر این دو مفهوم کلیدی در طرز کار درایور موتور را خلاصه می‌کند.
در این مقاله بررسی کردیم که درایور موتور چیست و چه نقش مهمی در دنیای الکترونیک و رباتیک دارد. فهمیدیم که این قطعات، مترجمانی هستند که دستورات ضعیف و منطقی ما را به نیروی مکانیکی قوی و قابل کنترل تبدیل می‌کنند. از کنترل ساده یک چرخ ربات گرفته تا حرکت دقیق بازوهای صنعتی، همگی به کاربرد درایور موتور وابسته‌اند.
چه در حال کار با یک موتور DC ساده باشید یا یک استپر موتور دقیق، انتخاب درایور مناسب، تفاوت بین یک پروژه شکست‌خورده و یک دستگاه با عملکرد روان و دقیق را رقم می‌زند. شناخت طرز کار درایور موتور به شما کمک می‌کند تا کنترل بهتری بر پروژه‌های خود داشته باشید.
جم ترونیک به عنوان یکی از بزرگ‌ترین ارائه‌دهندگان انواع ماژول‌ها، سنسورها و قطعات الکترونیک در ایران، صمیمانه از همراهی شما تا پایان این مقاله سپاسگزار است. برای خرید ماژول درایور موتور و دیگر قطعات الکترونیکی به سایت جم ترونیک مراجعه کنید.
درایور موتور چگونه سرعت و جهت چرخش موتور را کنترل می‌کند؟
درایور سرعت را با استفاده از سیگنال PWM (قطع و وصل کردن سریع برق) کنترل می‌کند. هرچه زمان وصل بودن بیشتر باشد، سرعت بیشتر است. جهت نیز توسط مداری به نام پل-اچ (H-Bridge) کنترل میشود که می‌تواند قطب‌های مثبت و منفی اعمال شده به موتور را به صورت الکترونیکی برعکس کند.
چه عواملی در انتخاب درایور موتور مناسب مؤثر هستند؟
مهم‌ترین موارد عبارت‌اند از: نوع موتور (DC، استپر و...)، ولتاژ کاری موتور (مثلا 12 ولت) و حداکثر جریان مورد نیاز موتور (جریان راه‌اندازی و جریان دائم). همچنین تعداد کانال‌های مورد نیاز (تک یا دوبل) و نوع رابط کنترلی (PWM، سریال و...) مهم هستند.
تفاوت بین درایور موتور تک‌کاناله و دوکاناله چیست؟
درایور تک‌کاناله فقط می‌تواند یک موتور را کنترل کند. درایور دوکاناله (مانند L298N) دارای دو مدار پل-اچ مستقل است و می‌تواند دو موتور DC را به صورت جداگانه (مثلا برای دو چرخ یک ربات) یا یک موتور پله‌ای چهارسیمه را کنترل نماید.
