آیا تا به حال به درون یک موتور الکتریکی یا یک ترانسفورماتور نگاه کرده‌اید؟ انبوهی از سیم‌های مسی منظم و فشرده را می‌بینید که هسته اصلی آن قطعه را تشکیل می‌دهند. اما سوال اینجاست که این سیم‌ها چگونه بدون اتصال کوتاه کردن، این چنین نزدیک به هم پیچیده شده‌اند؟ پاسخ در یک جزء ساده اما بسیار مهم نهفته است. اگر به دنبال درک این موضوع هستید که سیم لاکی چیست و چه چیزی آن را برای ساخت این تجهیزات مناسب می‌کند، این مطلب دقیقا برای شما نوشته شده است.

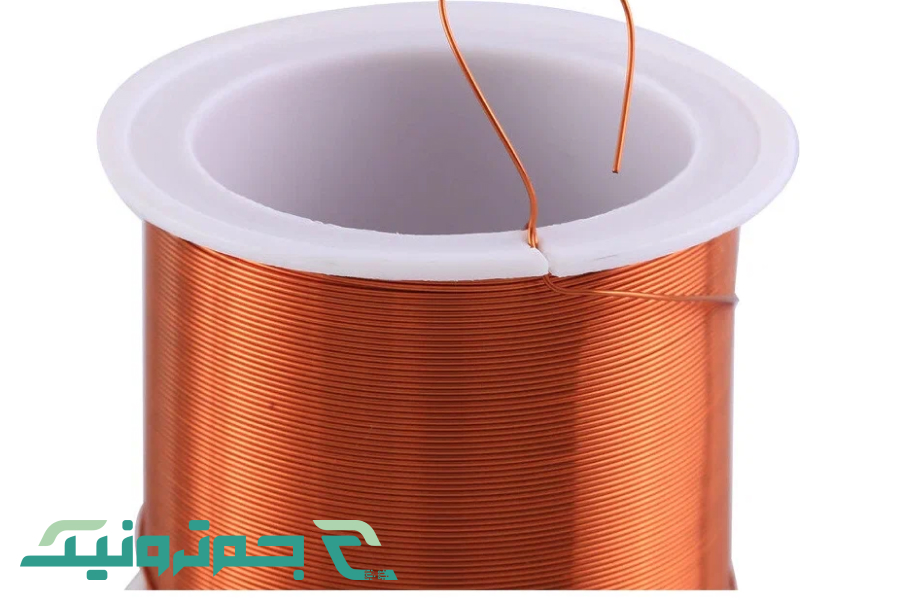

اگر بخواهیم به ساده‌ترین شکل ممکن توضیح دهیم، سیم لاکی یک سیم رسانا (معمولا از جنس مس یا آلومینیوم) است که به جای یک روکش پلاستیکی ضخیم و مشخص، با لایه‌ای بسیار نازک و تقریبا نامرئی از لاک مخصوص پوشانده شده است. این لایه لاک، یک عایق الکتریکی است. همین پوشش نازک اما مقاوم، بزرگترین تفاوت و مزیت آن است. این ساختار به مهندسان اجازه می‌دهد تا هزاران دور سیم را در یک فضای بسیار کوچک، مانند هسته یک موتور یا یک ترانسفورماتور، بدون آنکه جریان بین حلقه‌ها دچار نشتی یا اتصال کوتاه شود، بپیچانند.
این سیم‌ها ستون فقرات بسیاری از تجهیزات الکترومغناطیسی هستند. دلیل استفاده از سیم لاکی دقیقا همین قابلیت ایجاد میدان‌های مغناطیسی قدرتمند در حجم کم است. وقتی جریان از این سیم‌پیچ‌ها عبور می‌کند، یک میدان مغناطیسی متمرکز به وجود می‌آید که اساس کار قطعاتی چون الکتروموتورها، رله‌ها، بلندگوها و انواع سیم‌پیچ‌های القایی را فراهم می‌آورد. در حقیقت، بدون وجود سیم لاکی، ساخت این تجهیزات به شکل امروزی آن‌ها تقریبا غیرممکن بود.
همچنین بخوانید: سیم رانژه چیست
شهرت و کاربرد سیم لاکی به خاطر مجموعه‌ای از خصوصیات فیزیکی و الکتریکی است که آن را از سایر سیم‌ها جدا می‌کند. این ویژگی‌ها به طور مستقیم بر عملکرد و عمر دستگاه‌هایی که از آن استفاده می‌کنند، اثر می‌گذارند. درک این مشخصات به ما کمک می‌کند تا بدانیم چرا این سیم در دنیای الکترونیک تا این حد جایگاه ویژه‌ای دارد. برخی از مهم‌ترین این خصوصیات شامل عایق‌بندی، مقاومت حرارتی و پایداری مکانیکی است که هر کدام برای یک کاربرد خاص، اهمیت پیدا می‌کنند.
مهم‌ترین ویژگی سیم لاکی، لایه عایق آن است. این پوشش که از مواد پلیمری ساخته شده، با وجود ضخامت بسیار کم، ولتاژ شکست بالایی دارد. این یعنی می‌تواند از عبور ناخواسته جریان بین حلقه‌های سیم که به صورت فشرده کنار هم قرار گرفته‌اند، جلوگیری کند. این خصوصیت به طراحان اجازه می‌دهد تا سیم‌پیچ‌های متراکم‌تر و در نتیجه کوچک‌تری بسازند که برای ساخت قطعات الکترونیکی مدرن یک الزام است. این عایق نازک همچنین به انتقال بهتر حرارت از مرکز سیم‌پیچ به بیرون کمک می‌کند.
در بسیاری از تجهیزات الکتریکی مانند موتورها، عبور جریان باعث ایجاد گرما می‌شود. سیم‌های معمولی با روکش پلاستیکی در دماهای بالا به سرعت ذوب شده و از بین می‌روند. اما یکی از برجسته‌ترین ویژگی‌های سیم لاکی، مقاومت بالای آن در برابر حرارت است. این سیم‌ها بر اساس کلاس حرارتی دسته‌بندی می‌شوند و برخی از انواع آن می‌توانند دماهای بالای ۲۰۰ درجه سانتیگراد را برای مدت طولانی تحمل کنند بدون آنکه خاصیت عایقی خود را از دست بدهند. این ویژگی باعث افزایش طول عمر و پایداری دستگاه در شرایط کاری سخت می‌شود.
با وجود نازکی، سیم لاکی از پایداری مکانیکی خوبی برخوردار است. این سیم باید به اندازه کافی محکم باشد تا در فرآیند سیمپیچی با سرعت بالا دچار کشیدگی یا پارگی نشود. در عین حال، انعطاف بالای آن اجازه می‌دهد تا به راحتی به دور هسته‌هایی با اشکال گوناگون و حتی در گوشه‌های تیز پیچیده شود بدون آنکه لایه لاک آن ترک بخورد یا آسیب ببیند. این تعادل بین استحکام و شکل‌پذیری برای تولید انبوه قطعات الکتریکی یک مشخصه بنیادی است.
سیم‌های لاکی یک خانواده بزرگ را تشکیل می‌دهند و همه آن‌ها یکسان نیستند. بسته به اینکه سیم قرار است در چه دستگاهی و تحت چه شرایطی کار کند، از انواع متفاوتی استفاده می‌شود. شناخت انواع سیم لاکی برای انتخاب صحیح در یک کاربرد مشخص، مهم است. این دسته‌بندی می‌تواند بر اساس معیارهای مختلفی مانند جنس فلز رسانا، نوع پوشش لاک، کلاس حرارتی و حتی شکل سطح مقطع سیم انجام شود. هر کدام از این دسته‌ها، خواص منحصر به فردی را به سیم می‌بخشند.
نوع پلیمری که به عنوان لاک استفاده می‌شود، بیشترین تاثیر را بر خواص حرارتی، مکانیکی و شیمیایی سیم دارد.
پلی‌اورتان (PU): این نوع لاک بسیار رایج است و قابلیت لحیم‌کاری آسانی دارد. یعنی برای اتصال، نیازی به خراشیدن یا برداشتن لاک نیست و حرارت هویه آن را ذوب می‌کند. این مدل برای موتورهای کوچک و سیم‌پیچ‌های تجهیزات الکترونیکی مصرفی مناسب است.
پلی‌استرایمید (PEI): این نوع مقاومت حرارتی و مکانیکی بالاتری نسبت به پلی‌اورتان دارد. در برابر خراشیدگی مقاوم‌تر است و برای موتورهای صنعتی و ترانسفورماتورهایی که در دمای بالاتری کار می‌کنند، گزینه بهتری محسوب می‌شود.
پلی‌آمید ایمید (PAI): این مدل بالاترین مقاومت حرارتی و مکانیکی را در بین گزینه‌های رایج دارد. به آن روکش "آورکت" (Overcoat) هم گفته می‌شود و معمولا به عنوان یک لایه اضافی روی لاک‌های دیگر استفاده می‌شود. این سیم‌ها در محیط‌های بسیار خشن مانند کمپرسورهای برودتی یا قطعات داخلی خودرو کاربرد دارند.
همچنین بخوانید: لنت برق چیست
این دسته‌بندی نشان می‌دهد که یک سیم لاکی تا چه دمایی می‌تواند به طور مداوم کار کند. این دما بر اساس ساعت کارکرد استاندارد (معمولا ۲۰,۰۰۰ ساعت) تعریف می‌شود.
علاوه بر سیم‌های گرد که متداول‌ترین نوع هستند، سیم‌های لاکی با سطح مقطع تخت (مستطیلی) نیز تولید می‌شوند. سیم تخت فضای خالی بین دورهای سیم‌پیچ را از بین می‌برد و به اصطلاح "ضریب جایگیری" بهتری دارد. این یعنی در یک فضای یکسان، می‌توان مس بیشتری را جای داد که منجر به ساخت موتورها و ترانسفورماتورهای بهینه‌تر و کوچک‌تر می‌شود. کاربرد سیم لاکی تخت بیشتر در صنایع پیشرفته و تجهیزاتی است که اندازه و وزن در آن‌ها بسیار مهم است.
برای یک فرد ناآشنا، شاید یک سیم، فقط یک سیم باشد. اما تفاوت بین سیم لاکی و یک سیم برق معمولی (مانند سیم افشان ساختمانی) از زمین تا آسمان است. این تفاوت‌ها در ساختار، مواد اولیه و در نهایت کاربرد سیم لاکی و سیم معمولی ریشه دارد. درک این تفاوت‌ها به ما نشان می‌دهد که چرا هرگز نمی‌توان این دو را به جای یکدیگر استفاده کرد. سوال اصلی این است: چه چیزی باعث می‌شود این دو سیم با وجود آنکه هر دو جریان برق را عبور می‌دهند، تا این حد متفاوت باشند؟
مهم‌ترین وجه تمایز در نوع و ضخامت عایق آن‌ها نهفته است. سیم برق معمولی یک روکش ضخیم و قابل مشاهده از جنس PVC یا پلاستیک دارد که برای محافظت در برابر تماس مستقیم و شرایط محیطی طراحی شده است. اما سیم لاکی چیست؟ سیمی با یک پوشش میکرونی از لاک که هدف اصلی آن، ایزوله کردن حلقه‌های سیم‌پیچ از یکدیگر در فضایی بسیار فشرده است. این تفاوت در عایق، منجر به تفاوت‌های دیگر در انعطاف، تحمل حرارتی و کاربرد می‌شود.
در جدول زیر این تفاوت‌ها به شکل خلاصه مقایسه شده‌اند:
ویژگی | سیم لاکی | سیم برق معمولی |
نوع عایق | لایه نازک و میکرونی از لاک پلیمری | روکش ضخیم پلاستیکی (PVC) |
هدف اصلی | ساخت سیم‌پیچ‌های فشرده برای ایجاد میدان مغناطیسی | انتقال ایمن جریان برق در سیم‌کشی‌ها |
تحمل حرارتی | بالا (تا ۲۲۰+ درجه سانتیگراد) | پایین (معمولا تا ۷۰ درجه سانتیگراد) |
انعطاف | بسیار بالا برای پیچیده شدن آسان | کمتر، به خصوص در قطرهای بالا |
حجم و وزن | بسیار کم و سبک | حجیم و سنگین‌تر |
کاربرد اصلی | موتورها، ترانس‌ها، کویل‌ها، رله‌ها | سیم‌کشی ساختمان، کابل‌های برق |
هیچ قطعه‌ای در مهندسی کامل نیست و سیم لاکی نیز از این قاعده مستثنا نیست. با وجود تمام مزایایی که آن را به یک جزء اساسی در الکترونیک تبدیل کرده، محدودیت‌هایی نیز دارد که باید در هنگام طراحی و استفاده به آن‌ها توجه کرد. بررسی همزمان این دو جنبه به ما یک دید واقع‌بینانه در مورد این قطعه می‌دهد.
دلیل استفاده از سیم لاکی در طیف گسترده‌ای از مدارها، به مزایای قابل توجه آن برمی‌گردد. اولین و مهم‌ترین مزیت، بهینه‌سازی فضا است. لایه عایق نازک اجازه می‌دهد تا سیم‌پیچ‌هایی با تعداد دور بالا و در نتیجه میدان مغناطیسی قوی‌تر در حجمی بسیار کوچک ساخته شوند. این امر برای کوچک‌سازی تجهیزات الکترونیکی یک امتیاز بزرگ است.
دومین مزیت، عملکرد حرارتی برتر آن است. توانایی کار در دماهای بالا، پایداری و اطمینان دستگاه‌هایی مانند موتورهای الکتریکی را که به طور طبیعی گرم می‌شوند، افزایش می‌دهد. علاوه بر این، وزن سبک‌تر سیم‌پیچ‌های لاکی در مقایسه با سیم‌پیچ‌های مشابه با سیم معمولی، به کاهش وزن کلی محصول نهایی کمک می‌کند که در صنایعی مانند خودروسازی و هوافضا مهم است.
با تمام این خوبی‌ها، سیم لاکی قطعه‌ای حساس است. بزرگترین عیب آن، آسیب‌پذیری مکانیکی لایه لاک است. این پوشش نازک در برابر خراش، ضربه و ساییدگی حساس است. هرگونه آسیب به این لایه می‌تواند باعث ایجاد اتصال کوتاه بین حلقه‌های سیم شده و کل سیم‌پیچ یا دستگاه را از کار بیندازد. به همین دلیل، فرآیند سیمپیچی و جابجایی قرقره‌های آن نیازمند دقت و تجهیزات مناسب است.
مورد دیگر، حساسیت به شرایط محیطی نامناسب است. نگهداری طولانی مدت در معرض رطوبت زیاد، گرد و غبار یا تغییرات دمایی شدید می‌تواند به تدریج کیفیت لایه عایق را کاهش دهد. همچنین، هرچند برخی انواع آن لحیم‌پذیر هستند، اما کار با انواع مقاوم‌تر مانند پلی‌آمید ایمید نیازمند برداشتن لایه لاک به روش مکانیکی یا شیمیایی است که فرآیند تولید را کمی سخت‌تر می‌کند.
در این مطلب تلاش کردیم به این پرسش که سیم لاکی چیست، پاسخی جامع و روشن بدهیم. دیدیم که این سیم، یک رسانای فلزی با پوشش عایق لاکی بسیار نازک است که ساخت قطعات الکترومغناطیسی فشرده و کارآمد را ممکن می‌سازد. از ویژگی‌های سیم لاکی می‌توان به مقاومت حرارتی بالا، انعطاف‌پذیری و قابلیت ایجاد سیم‌پیچ‌های متراکم اشاره کرد. همچنین با بررسی انواع سیم لاکی بر اساس جنس لاک و کلاس حرارتی، و مقایسه آن با سیم برق معمولی، جایگاه و کاربرد سیم لاکی در صنعت الکترونیک مشخص‌تر شد. با وجود مزایای فراوان، حساسیت لایه لاک آن یک محدودیت مهم است که نیازمند دقت در نگهداری و استفاده است.
مورد دیگر، حساسیت به شرایط محیطی نامناسب است. نگهداری طولانی مدت در معرض رطوبت زیاد، گرد و غبار یا تغییرات دمایی شدید می‌تواند به تدریج کیفیت لایه عایق را کاهش دهد. همچنین، هرچند برخی انواع آن لحیم‌پذیر هستند، اما کار با انواع مقاوم‌تر مانند پلی‌آمید ایمید نیازمند برداشتن لایه لاک به روش مکانیکی یا شیمیایی است که فرآیند تولید را کمی سخت‌تر می‌کند.
مجموعه جم ترونیک، به عنوان یکی از بزرگترین ارائه دهندگان انواع ماژول‌ها، سنسورها و قطعات الکترونیک در ایران، مفتخر است که دانش فنی و قطعات با کیفیت را در اختیار متخصصان و علاقه‌مندان این حوزه قرار می‌دهد. جهت اطلاع از قیمت و خرید سیم لاکی به سایت جم ترونیک مراجعه فرمایید.
تفاوت سیم لاکی تک لاک و دو لاک چیست؟
تفاوت اصلی در ضخامت لایه عایق است. سیم دو لاک، لایه ضخیم‌تری از عایق دارد که ولتاژ شکست و مقاومت مکانیکی آن را بالاتر می‌برد و برای کاربردهای حساس‌تر یا ولتاژهای بالاتر استفاده می‌شود.
چرا روی سطح برخی سیم‌های لاکی پارافین وجود دارد؟
یک لایه بسیار نازک پارافین در انتهای فرآیند تولید روی سیم کشیده می‌شود. این کار باعث روان شدن سطح سیم شده و به پیچش منظم و آسان‌تر آن روی قرقره و همچنین باز شدن راحت‌تر آن هنگام استفاده کمک می‌کند.
آیا می‌توان از سیم لاکی برای سیم‌کشی خانه استفاده کرد؟
خیر، به هیچ وجه. عایق سیم لاکی برای محافظت در برابر تماس مستقیم یا شرایط محیطی ساختمان طراحی نشده و بسیار خطرناک است. برای سیم‌کشی ساختمان فقط باید از سیم‌های برق استاندارد با روکش PVC استفاده کرد.
قطر سیم لاکی بر چه اساسی انتخاب می‌شود؟
قطر سیم بر اساس میزان جریانی که قرار است از آن عبور کند، تعیین می‌شود. هرچه جریان بیشتر باشد، به سیمی با قطر بزرگتر (سطح مقطع بیشتر) نیاز است تا از داغ شدن بیش از حد جلوگیری شود. استانداردهایی مانند AWG برای این منظور وجود دارد.
آیا رنگ سیم لاکی معنای خاصی دارد؟
رنگ سیم لاکی (معمولا طیفی از طلایی تا قهوه‌ای تیره) به نوع پلیمر لاک و فرآیند پخت آن بستگی دارد و اغلب به طور مستقیم نشان‌دهنده یک ویژگی خاص نیست. اما برخی تولیدکنندگان ممکن است از رنگ برای تفکیک کلاس‌های حرارتی مختلف استفاده کنند.
