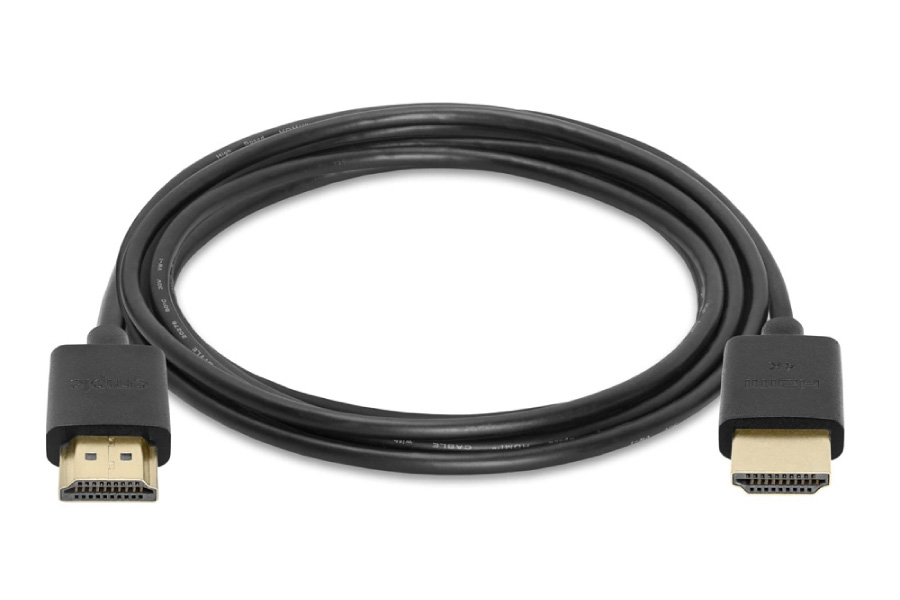

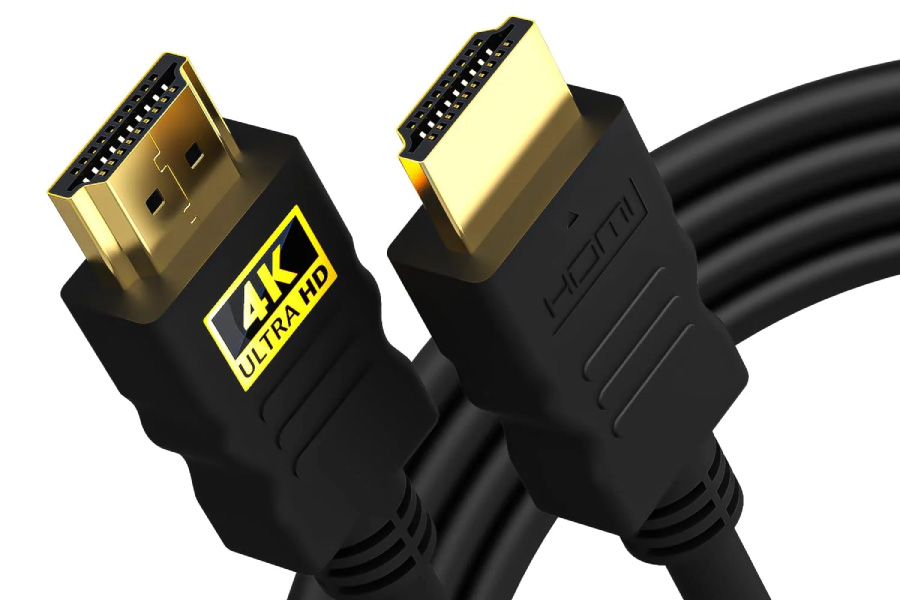

کابل HDMI چیست؟ معرفی انواع کابل HDMI و کاربرد آنها

۱. بر اساس نسخه HDMI

• HDMI 1.0 تا 1.2: نسخه‌های ابتدایی هستند که حداکثر از کیفیت 1080p پشتیبانی می‌کنند و امکانات زیادی ندارند.

• HDMI 1.3 تا 1.4: از کیفیت 4K تا 30 فریم در ثانیه پشتیبانی می‌کنند. همچنین قابلیت 3D و کانال بازگشت صدا (ARC) را دارند.

• HDMI 2.0: از 4K با نرخ 60 فریم در ثانیه، رنگ‌های 10 بیتی و HDR پشتیبانی می‌کند. این نسخه برای اکثر تلویزیون‌های 4K امروزی کافی است.

• HDMI 2.1: جدیدترین نسخه است که از کیفیت 8K و حتی 4K با 120 فریم در ثانیه پشتیبانی می‌کند. برای گیمینگ حرفه‌ای و استفاده از کنسول‌های جدید مثل PS5 و Xbox Series X مناسب است.

۲. بر اساس سرعت انتقال (پهنای باند)

• Standard HDMI: مناسب برای ویدئوهای 720p یا 1080i است. در تلویزیون‌های قدیمی استفاده می‌شد.

• High Speed HDMI: از کیفیت 1080p و حتی 4K تا 30Hz پشتیبانی می‌کند. برای اکثر کاربردهای خانگی مناسب است.

• Premium High Speed HDMI: برای انتقال تصویر 4K با 60 فریم، HDR و صدای با کیفیت بالا طراحی شده است.

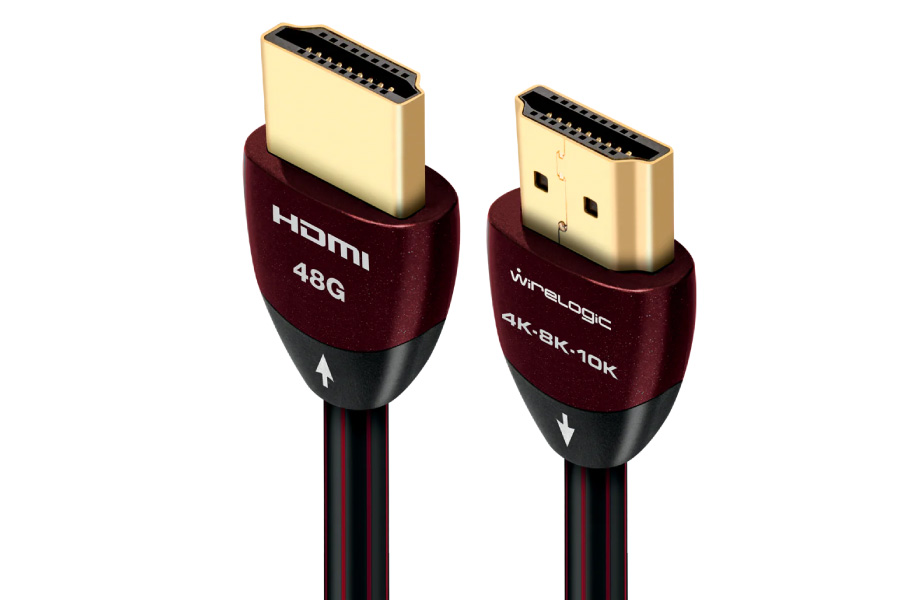

• Ultra High Speed HDMI: بالاترین نوع کابل است و از نرخ داده بالا (تا 48 گیگابیت بر ثانیه) پشتیبانی می‌کند. مخصوص HDMI 2.1 و کیفیت‌های بالا مثل 8K و گیمینگ پیشرفته است.

۳. بر اساس نوع کانکتور (سوکت)

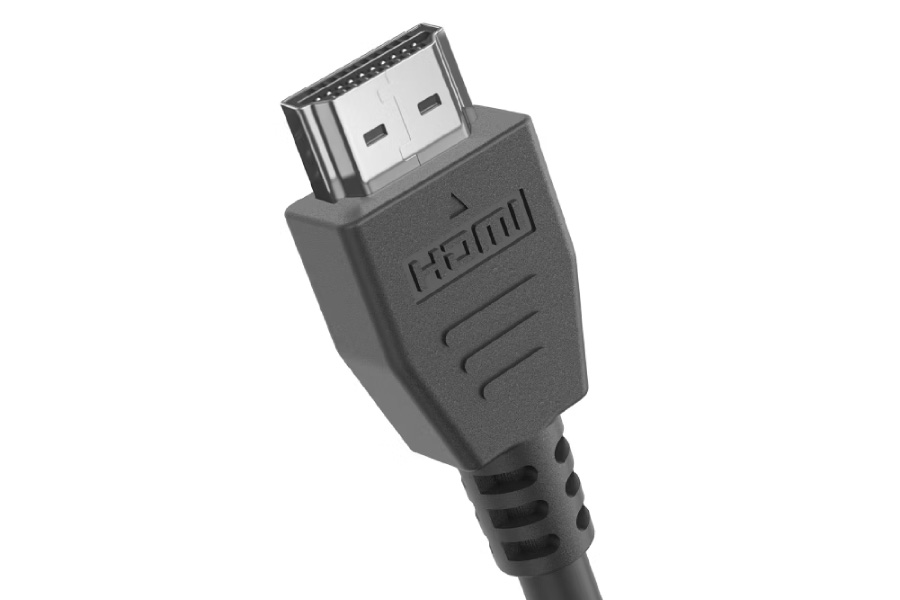

• Type A (معمولی): رایج‌ترین نوع سوکت HDMI است که در تلویزیون، لپ‌تاپ، کنسول بازی و گیرنده‌ها استفاده می‌شود.

• Type C (Mini HDMI): برای دستگاه‌های کوچک‌تر مثل بعضی از دوربین‌های دیجیتال و تبلت‌ها به‌کار می‌رود.

• Type D (Micro HDMI): حتی کوچک‌تر از Mini HDMI است و بیشتر در گوشی‌ها یا تبلت‌های خاص استفاده می‌شود.

• Type E: مخصوص خودروهاست و طراحی ضد لرزش دارد.

اگر قصد خرید کابل داری، مهم‌ترین نکته اینه که کابل با دستگاه‌هات سازگار باشه و بتونه کیفیت تصویر و صدای مورد نظر رو بدون افت منتقل کنه. برای مثال، برای تلویزیون 4K با HDR، بهتره از کابل "Premium High Speed" استفاده کنی، و برای کنسول‌های نسل جدید مثل PS5، کابل "Ultra High Speed" بهترین گزینه‌ست.

 آخرین ورژن کابل HDMI

در حال حاضر، آخرین ورژن استاندارد HDMI، نسخه 2.1 است که در سال 2017 معرفی شد و قابلیت‌های انقلابی را به همراه آورد. این ورژن پهنای باند 48 Gbps را پشتیبانی می‌کند که تقریباً سه برابر نسخه قبلی (HDMI 2.0) است.

HDMI 2.1 قابلیت ‌های جدیدی مانند پشتیبانی از رزولوشن 8K با 60 فریم بر ثانیه، K4 با 120 فریم بر ثانیه، Dynamic HDR، و Variable Refresh Rate (VRR) را ارائه می‌دهد. این ویژگی‌ها به خصوص برای گیمرها و علاقه‌مندان به فناوری‌های نوین بسیار مهم هستند.

ویژگی Auto Low Latency Mode (ALLM) نیز در این ورژن اضافه شده که به طور خودکار تأخیر را کاهش می‌دهد و تجربه بازی را بهبود می‌بخشد. همچنین، قابلیت Enhanced Audio Return Channel (eARC) امکان انتقال فرمت‌های صوتی پیشرفته‌تر را فراهم می‌کند.

همچینن برای تهیه و خرید کابل شبکه کلیک کنید.

 ترتیب سیم‌های کابل HDMI

کابل HDMI استاندارد دارای 19 سیم است که هر کدام وظیفه خاصی در انتقال داده‌ها دارند. این سیم‌ها در چهار دسته اصلی تقسیم می‌شوند: کانال‌های TMDS ، کانال Clock، کانال DDC، و کانال CEC.

کانال‌های TMDS شامل سه جفت سیم هستند که مسئول انتقال داده‌های ویدیویی و صوتی می‌باشند. هر کانال شامل یک سیم مثبت و یک سیم منفی است که به صورت دیفرانسیل کار می‌کنند تا تداخل را کاهش دهند. کانال Clock نیز شامل یک جفت سیم است که سیگنال ساعت را برای همگام‌سازی داده‌ها ارسال می‌کند.

کانال DDC امکان ارتباط دوطرفه بین دستگاه منبع و نمایشگر را فراهم می‌کند تا اطلاعات مربوط به قابلیت‌های نمایشگر (EDID) تبادل شود. کانال CEC نیز امکان کنترل دستگاه‌های متصل را از طریق یک ریموت کنترل واحد فراهم می‌کند. درک این ساختار برای تعمیرکاران و متخصصان فنی مهم است.

 نحوه کارکرد کابل HDMI

کابل HDMI بر اساس فناوری TMDS کار می‌کند که روشی پیشرفته برای انتقال داده‌های دیجیتال است. در این روش، داده‌ها ابتدا به فرمت دیجیتال تبدیل شده و سپس به صورت سیگنال‌های دیفرانسیل از طریق جفت سیم‌های مخصوص ارسال می‌شوند.

فرآیند کارکرد به این صورت است که دستگاه منبع داده‌های صوتی و تصویری را به فرمت دیجیتال کدگذاری کرده و از طریق کانال‌های TMDS ارسال می‌کند. این داده‌ها همراه با سیگنال ساعت که برای همگام‌سازی استفاده می‌شود، به دستگاه مقصد (مانند تلویزیون) ارسال می‌شوند.

یکی از مزایای مهم این روش، مقاومت بالا در برابر تداخل و نویز است. استفاده از سیگنال‌های دیفرانسیل باعث می‌شود که تداخلات خارجی تأثیر کمتری بر کیفیت سیگنال داشته باشند. همچنین، قابلیت تشخیص و تصحیح خطا نیز در این فناوری تعبیه شده است.

همچنین جهت اطلاع از قیمت و خرید کابل مخابراتی کلیک کنید.

 مزایای کابل HDMI

کابل HDMI مزایای متعددی نسبت به کابل‌های آنالوگ قدیمی دارد که آن را به انتخاب اول برای اتصالات صوتی و تصویری تبدیل کرده است. در ادامه به مزایای آن می‌پردازیم:

• از آنجا که HDMI سیگنال‌های دیجیتال را منتقل می‌کند، هیچ‌گونه کاهش کیفیت در طول انتقال رخ نمی‌دهد. این امر باعث می‌شود تا تصاویر با وضوح بالا و صدای بی‌نقص به مقصد برسند.

• با استفاده از یک کابل واحد، امکان انتقال همزمان صدا و تصویر فراهم می‌شود که پیچیدگی اتصالات را به حداقل می‌رساند. این ویژگی به خصوص در محیط‌های خانگی که فضا محدود است، بسیار مفید است.

• کابل‌های HDMI جدید از فناوری‌هایی مانند HDR، K4، K8، و حتی 3D پشتیبانی می‌کنند که تجربه تماشا را به سطح جدیدی ارتقا می‌دهند.

• از طریق فناوری CEC، امکان کنترل چندین دستگاه با یک ریموت کنترل فراهم می‌شود که راحتی استفاده را افزایش می‌دهد.

برای مشاهده قیمت و خرید سیم و کابل از جم ترونیک، روی آن کلیک کنید.

 سوالات متداول

•  تفاوت بین نسخه‌های مختلف HDMI (مثل 1.4، 2.0 و 2.1) چیست؟

تفاوت اصلی بین نسخه‌های مختلف HDMI در پهنای باند، رزولوشن پشتیبانی‌شده، و ویژگی‌های اضافی نهفته است. HDMI 1.4 تا رزولوشن 4K با 30 فریم بر ثانیه را پشتیبانی می‌کند، در حالی که HDMI 2.0 قابلیت K4 با 60 فریم بر ثانیه را دارد. HDMI 2.1 نیز از K8 با 60 فریم بر ثانیه و K4 با 120 فریم بر ثانیه پشتیبانی می‌کند و ویژگی‌هایی مانند VRR و ALLM را ارائه می‌دهد.

•  آیا همه کابل‌های HDMI کیفیت تصویر یکسانی دارند؟

خیر، کیفیت کابل‌های HDMI می‌تواند متفاوت باشد. عواملی مانند کیفیت مواد اولیه، دقت ساخت، طول کابل، و نوع کانکتورها بر کیفیت نهایی تأثیر می‌گذارند. کابل‌های ارزان‌قیمت ممکن است در طولانی‌مدت دچار مشکل شوند یا در انتقال سیگنال‌های پرسرعت ضعف نشان دهند.

•  کابل HDMI چه تفاوتی با کابل VGA یا DVI دارد؟

تفاوت‌های اصلی عبارتند از: HDMI سیگنال دیجیتال منتقل می‌کند در حالی که VGA آنالوگ است. HDMI قابلیت انتقال همزمان صدا و تصویر را دارد اما VGA و DVI تنها تصویر منتقل می‌کنند. کیفیت تصویر HDMI به دلیل ماهیت دیجیتال آن بهتر است و از رزولوشن‌های بالاتری پشتیبانی می‌کند. همچنین، HDMI از فناوری‌های مدرن مانند HDR و 4K پشتیبانی می‌کند که در کابل‌های قدیمی‌تر موجود نیست.
