اگر شما هم یکی از مهندسان، تکنسین‌ها و دانشجویان حوزه الکترونیک باشید، احتمالا با این سوال مواجه شدهاید که اسیلوسکوپ چیست. اسیلوسکوپ ابزاری حیاتی در تحلیل سیگنال‌های الکتریکی است که به کاربران امکان مشاهده و بررسی تغییرات ولتاژ در طول زمان را می‌دهد. فهم اینکه اسیلوسکوپ چیست برای هر کسی که در زمینه‌های مهندسی برق، الکترونیک یا مخابرات فعالیت می‌کند، ضروری است.
در ادامه این مطلب، به تعریف و کاربرد اسیلوسکوپ، اجزای اسیلوسکوپ، انواع اسیلوسکوپ و نکات مهم در انتخاب آن می‌پردازیم تا راهنمایی جامع برای شناخت مشخصات اسیلوسکوپ ارائه دهیم.
برای خرید اینترنتی قطعات الکترونیک و رباتیک با بهترین قیمت و کیفیت در جم ترونیک کلیک کنید.

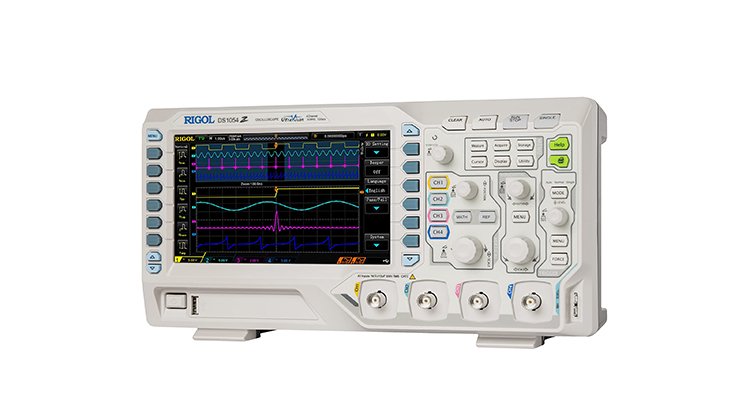

اگر بخواهیم به‌طور خلاصه بگوییم که اسیلوسکوپ چیست، باید گفت که اسیلوسکوپ دستگاهی الکترونیکی است که برای نمایش و تحلیل شکل موج سیگنال‌های الکتریکی استفاده می‌شود. این ابزار تغییرات ولتاژ را به‌صورت گرافیکی روی صفحه نمایش نشان می‌دهد، معمولاً به شکل موج‌های سینوسی، مربعی یا پالس. اسیلوسکوپ‌ها به کاربران امکان می‌دهند ویژگی‌های سیگنال مانند دامنه، فرکانس، دوره تناوب و نویز را بررسی کنند.
اسیلوسکوپ‌ها در دو نوع اصلی آنالوگ و دیجیتال تولید می‌شوند و از اجزای مختلفی مانند پراب، صفحه نمایش و مدارهای تقویت‌کننده تشکیل شده‌اند. در مجموع اسیلوسکوپ ابزاری است که به مهندسان کمک می‌کند تا رفتار سیگنال‌های الکتریکی را به‌صورت بصری تحلیل کنند. این دستگاه در آزمایشگاه‌ها، کارگاه‌های تعمیرات و پروژه‌های تحقیقاتی نقش کلیدی دارد و شناخت مشخصات اسیلوسکوپ به انتخاب مدل مناسب برای کاربردهای مختلف کمک می‌کند.
بیشتر بدانید: نحوه استفاده از لامپ رشد گیاه چگونه است؟

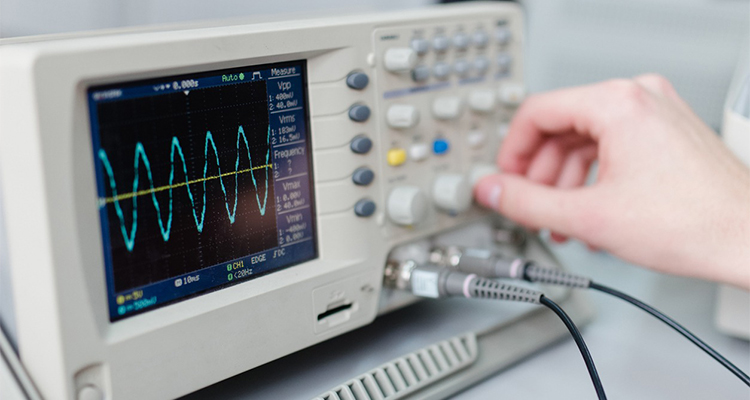

کاربرد اسیلوسکوپ بسیار گسترده است و در حوزه‌های مختلف مهندسی و فناوری استفاده می‌شود. این دستگاه به دلیل توانایی نمایش دقیق شکل موج‌ها، در عیب‌یابی، طراحی و تحلیل سیستم‌های الکترونیکی ضروری است. در ادامه، مهم‌ترین کاربردهای اسیلوسکوپ بررسی شده‌اند:
1. عیب‌یابی مدارهای الکترونیکی
اسیلوسکوپ برای شناسایی مشکلات در مدارها، مانند نویز، اعوجاج یا افت سیگنال، استفاده می‌شود. برای مثال، تکنسین‌ها از آن برای بررسی عملکرد درست آی‌سی‌ها یا ترانزیستورها استفاده می‌کنند.
2. طراحی و توسعه مدار
مهندسان در مرحله طراحی مدارهای الکترونیکی از اسیلوسکوپ برای تست و بهینه‌سازی سیگنال‌ها استفاده می‌کنند، مثلاً در طراحی تقویت‌کننده‌ها یا فیلترها.
3. تحلیل سیگنال‌های مخابراتی
در سیستم‌های مخابراتی، اسیلوسکوپ برای بررسی سیگنال‌های دیجیتال و آنالوگ، مانند سیگنال‌های وای‌فای یا بلوتوث، کاربرد دارد.
4. تعمیرات تجهیزات الکترونیکی
5. آموزش و تحقیقات
در آزمایشگاه‌های دانشگاهی، اسیلوسکوپ برای آموزش مفاهیم الکترونیک و انجام آزمایش‌های تحقیقاتی به کار می‌رود.
6. کنترل کیفیت در تولید
در خطوط تولید تجهیزات الکترونیکی، اسیلوسکوپ برای تست عملکرد محصولات و اطمینان از استاندارد بودن سیگنال‌ها استفاده می‌شود.

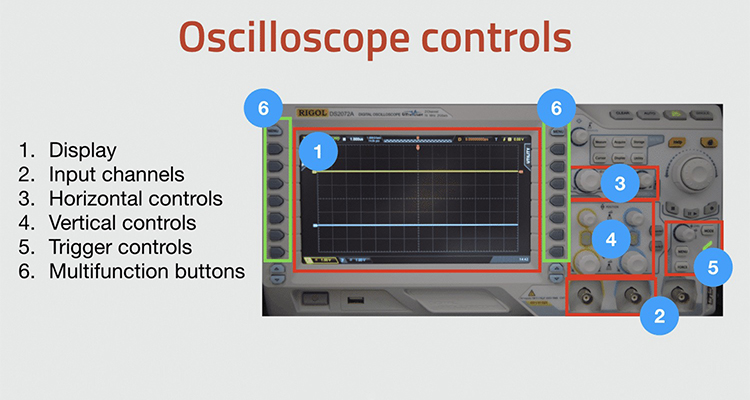

برای درک بهتر اینکه اسیلوسکوپ چیست، شناخت اجزای اسیلوسکوپ ضروری است. اسیلوسکوپ از اجزای مختلفی تشکیل شده که هر کدام نقش خاصی در نمایش و تحلیل سیگنال دارند. در ادامه، مهم‌ترین اجزای اسیلوسکوپ معرفی شده‌اند:
· پراب (Probe): پراب‌ها برای اتصال اسیلوسکوپ به مدار و دریافت سیگنال استفاده می‌شوند. پراب‌ها معمولاً دارای قابلیت تنظیم تضعیف (مانند 1x یا 10x) هستند.
· صفحه نمایش (Display): صفحه نمایش (آنالوگ یا دیجیتال) شکل موج سیگنال را به‌صورت گرافیکی نشان می‌دهد. در مدل‌های دیجیتال، نمایشگر معمولاً LCD یا LED است.
· تقویت‌کننده عمودی (Vertical Amplifier): این بخش سیگنال ورودی را تقویت یا تضعیف می‌کند تا دامنه مناسب برای نمایش روی صفحه تنظیم شود.
· سیستم افقی (Horizontal System): این سیستم محور زمان را کنترل می‌کند و سرعت جاروب (Sweep Rate) را برای نمایش دقیق دوره تناوب سیگنال تنظیم می‌کند.
· مدار تریگر (Trigger Circuit): مدار تریگر برای همگام‌سازی نمایش سیگنال با یک رویداد خاص (مانند لبه بالارونده) استفاده می‌شود تا شکل موج پایدار بماند.
· کنترل‌ها و دکمه‌ها: شامل دکمه‌های تنظیم دامنه، فرکانس، تریگر و دیگر پارامترها برای کنترل دقیق نمایش سیگنال.
· منبع تغذیه (Power Supply): برای تأمین انرژی مورد نیاز اجزای داخلی اسیلوسکوپ.
بیشتر بدانید و مطالعه کنید: خازن پلی استر چیست و چه کاربردی دارد؟

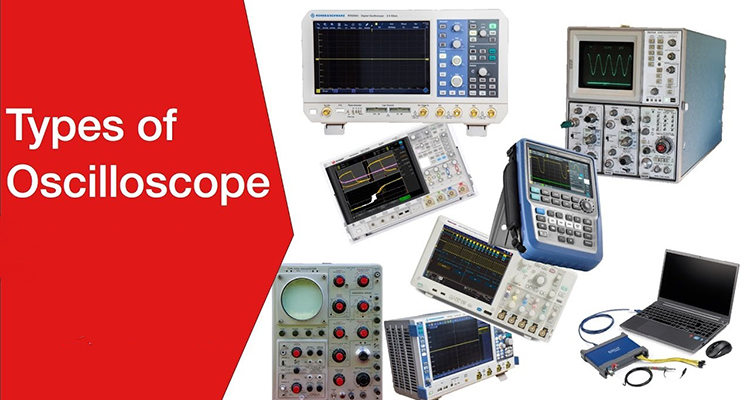

انواع اسیلوسکوپ بر اساس فناوری، کاربرد و ویژگی‌ها دسته‌بندی می‌شوند. انتخاب نوع مناسب به نیاز کاربر و کاربرد اسیلوسکوپ بستگی دارد. در ادامه، مهم‌ترین انواع اسیلوسکوپ معرفی شده‌اند:
1. اسیلوسکوپ آنالوگ (Analog Oscilloscope)
این مدل از لامپ اشعه کاتدی (CRT) برای نمایش سیگنال استفاده می‌کند و از آن در آزمایشگاه‌های ساده و کاربردهای کم‌هزینه استفاده می‌شود. از مزیتهای مهم این نوع نیز می‌توان به نمایش واقعی و بدون تأخیر سیگنال‌های آنالوگ و از معایب آن، به عدم توانایی ذخیره سیگنال و محدودیت در تحلیل پیچیده اشاره کرد.
2. اسیلوسکوپ دیجیتال (Digital Storage Oscilloscope – DSO)
این مدل سیگنال‌ها را به‌صورت دیجیتال ذخیره و نمایش می‌دهد و از آن در تحلیل سیگنال‌های پیچیده، مخابرات و طراحی مدار استفاده می‌کنند. این نوع اسیلوسکوپ قابلیت ذخیره، پردازش و تحلیل داده‌ها را داشته و البته مجهز به نمایشگر رنگی است؛ مانند مدل‌های Tektronix یا Keysight.
3. اسیلوسکوپ دیجیتال فسفر (Digital Phosphor Oscilloscope – DPO)
این مدل ترکیبی از فناوری آنالوگ و دیجیتال بهمنظور نمایش شدت سیگنال است و از آن در تحلیل سیگنال‌های سریع و گذرا استفاده می‌شود. این نوع تغییرات سیگنال را به‌طور دقیقتری نمایش می‌دهد.
4. اسیلوسکوپ USB (PC-Based Oscilloscope)
این مدل از طریق USB به کامپیوتر متصل شده و از نرم‌افزار برای نمایش استفاده می‌کند. از این نوع، به دلیل قابل حمل و ارزان بودن، اغلب در پروژه‌های دانشجویی و کاربردهای کم‌هزینه استفاده می‌شود. البته برای استفاده از آن به کامپیوتر نیاز دارید.
5. اسیلوسکوپ دستی (Handheld Oscilloscope)
این مدل دارای باتری داخلی و قابل حمل بوده و در تعمیرات میدانی و محیط‌های غیرآزمایشگاهی کاربرد دارد. این نوع اسیلوسکوپ سبک و برای کار در محل بسیار مناسب است.
6. اسیلوسکوپ مختلط (Mixed Signal Oscilloscope – MSO)
این مدل قابلیت تحلیل سیگنال‌های آنالوگ و دیجیتال به‌صورت هم‌زمان را دارد و از آن در طراحی سیستم‌های دیجیتال و میکروکنترلرها استفاده می‌شود.
انتخاب اسیلوسکوپ مناسب به نیازهای کاربر و کاربرد اسیلوسکوپ بستگی دارد. بدون در نظر گرفتن برخی نکات مهم در انتخاب، نمیتوان به‌طور کامل فهمید که اسیلوسکوپ چیست. در ادامه، نکات کلیدی برای انتخاب اسیلوسکوپ ارائه شده است:
· پهنای باند (Bandwidth): پهنای باند باید حداقل 5 برابر حداکثر فرکانس سیگنال مورد نظر باشد. برای مثال، برای سیگنال 100 مگاهرتز، اسیلوسکوپ با پهنای باند 500 مگاهرتز مناسب است.
· نرخ نمونه‌برداری (Sample Rate): نرخ نمونه‌برداری باید 2 تا 4 برابر پهنای باند باشد تا سیگنال به‌درستی ثبت شود.
· تعداد کانال‌ها: برای کاربردهای ساده، 2 کانال کافی است، اما برای تحلیل سیستم‌های پیچیده، اسیلوسکوپ‌های 4 کاناله یا MSO مناسب‌اند.
· حافظه ذخیره‌سازی: حافظه بیشتر امکان ثبت سیگنال‌های طولانی‌تر و تحلیل دقیق‌تر را فراهم می‌کند، به‌ویژه در اسیلوسکوپ‌های دیجیتال.
· نوع کاربرد: برای تعمیرات میدانی، اسیلوسکوپ دستی و برای آزمایشگاه، مدل‌های دیجیتال یا DPO مناسب‌اند.
· رابط کاربری و نرم‌افزار: اسیلوسکوپ‌هایی با رابط کاربری ساده و نرم‌افزار تحلیل پیشرفته کار را آسان‌تر می‌کنند.
· بودجه و برند: برندهای معتبر مانند Tektronix، Keysight و Rigol کیفیت بالایی ارائه می‌دهند، اما برای کاربردهای ساده، مدل‌های ارزان‌تر نیز کافی‌اند.
· پراب‌ها و لوازم جانبی: پراب‌های باکیفیت و سازگار با اسیلوسکوپ برای دقت بالا ضروری‌اند.
این نکات به انتخاب مدلی با مشخصات اسیلوسکوپ مناسب برای نیازهای شما کمک می‌کنند.
پس به‌طور خلاصه اسیلوسکوپ چیست؛ اسیلوسکوپ ابزاری کلیدی برای نمایش و تحلیل سیگنال‌های الکتریکی است که در مهندسی، تعمیرات و تحقیقات کاربرد دارد. کاربرد اسیلوسکوپ از عیب‌یابی مدارها تا طراحی سیستم‌های مخابراتی گسترده است و اجزای اسیلوسکوپ مانند پراب و صفحه نمایش، عملکرد دقیق آن را تضمین می‌کنند. انواع اسیلوسکوپ نیز، از آنالوگ تا دیجیتال و دستی، نیازهای مختلف کاربران را پوشش می‌دهند. با در نظر گرفتن مشخصات اسیلوسکوپ مانند پهنای باند، نرخ نمونه‌برداری و تعداد کانال‌ها، می‌توانید دستگاهی مناسب برای پروژه‌های خود انتخاب کنید. اسیلوسکوپ ابزاری برای تحلیل سیگنال و کلیدی برای پیشرفت در فناوری‌های الکترونیکی است.
1. تفاوت بین اسیلوسکوپ آنالوگ و دیجیتال چیست؟
اسیلوسکوپ آنالوگ از لامپ اشعه کاتدی (CRT) برای نمایش مستقیم سیگنال استفاده می‌کند، اما نمی‌تواند داده‌ها را ذخیره کند. اسیلوسکوپ دیجیتال سیگنال را به‌صورت دیجیتال پردازش کرده و قابلیت تحلیل پیشرفته و ذخیره‌سازی داده‌ها را دارد.
2. چه عواملی بر دقت و وضوح نمایش سیگنال در اسیلوسکوپ تأثیر می‌گذارند؟
عواملی همچون پهنای باند (برای ثبت فرکانس‌های بالا)، نرخ نمونه‌برداری (برای جزئیات سیگنال)، کیفیت پراب‌ها (برای کاهش نویز)، تنظیمات تریگر (برای پایداری موج) و رزولوشن نمایشگر (برای وضوح تصویر).
3. چگونه می‌توان از اسیلوسکوپ برای عیب‌یابی مدارهای الکترونیکی استفاده کرد؟
پراب اسیلوسکوپ را به نقاط کلیدی مدار (ورودی/خروجی قطعات) متصل کنید، شکل موج را بررسی کرده و پارامترهایی مانند دامنه، فرکانس یا نویز را تحلیل کنید. انحرافات غیرعادی می‌توانند نشان‌دهنده خرابی برخی قطعات باشند.
