در فرآیند تعمیرات و مونتاژ بردهای الکترونیکی، بسیاری از افراد تمرکز اصلی خود را بر روی مهارت لحیم‌کاری می‌گذارند؛ در حالی که بخش مهمی از یک کار حرفه‌ای، توانایی جداسازی صحیح قطعات و حذف بدون آسیب قلع از روی برد است. اگر تا به حال هنگام تعویض یک قطعه متوجه کنده شدن پد، آسیب دیدن مسیر مسی یا باقی ماندن قلع اضافی روی برد شده‌اید، احتمالاً با کمبود یک ابزار مناسب روبه رو بوده‌اید. در چنین شرایطی این پرسش کاملاً جدی مطرح می‌شود که دقیقاً قلع کش چیست و چرا در تعمیرات الکترونیکی تا این اندازه اهمیت دارد؟
قلع‌کش یکی از ابزارهای کلیدی در جعبه ابزار هر تعمیرکار الکترونیک است. این وسیله کمک می‌کند تا قلع مذاب به صورت کنترل‌شده از روی برد مدار چاپی (PCB) برداشته شود، بدون آنکه آسیبی به ساختار مدار وارد شود. در این مقاله به صورت جامع بررسی می‌کنیم که قلع کش چیست، چه انواعی دارد، در چه شرایطی استفاده می‌شود، چه مزایا و معایبی دارد و چگونه می‌توان بهترین مدل را انتخاب کرد.
اگر در زمینه تعمیر برد، مونتاژ قطعات، عیب‌یابی مدار یا حتی پروژه‌های DIY فعالیت دارید، این راهنما می‌تواند دانش فنی شما را ارتقا داده و کیفیت کارتان را به شکل محسوسی افزایش دهد.
برای درک دقیق اینکه قلع کش چیست، ابتدا باید به نقش قلع در لحیم‌کاری توجه کنیم. در فرآیند لحیم‌کاری، آلیاژ قلع (گاهی حاوی سرب و گاهی بدون سرب) با حرارت ذوب شده و میان پایه قطعه و پد برد قرار می‌گیرد. پس از سرد شدن، این قلع به یک اتصال مکانیکی و الکتریکی پایدار تبدیل می‌شود.
اما در شرایط مختلف ممکن است نیاز باشد این اتصال حذف شود. برای مثال:
یک قطعه دچار خرابی شده و باید تعویض گردد.
در مونتاژ اولیه اشتباه رخ داده است.
قصد ارتقاء قطعه‌ای خاص وجود دارد.
برای عیب‌یابی نیاز به جداسازی موقت قطعه داریم.
در چنین مواقعی، جدا کردن قطعه بدون حذف قلع تقریباً غیرممکن است. اینجاست که قلع‌کش وارد عمل می‌شود. قلع‌کش ابزاری است که قلع مذاب را از روی اتصال جذب یا مکش می‌کند تا پایه قطعه آزاد شود.
اگر بخواهیم به صورت دقیق پاسخ دهیم که کار قلع کش چیست، باید بگوییم: حذف ایمن و کنترل‌شده قلع مذاب از اتصالات لحیم برای آزادسازی قطعات یا اصلاح مدار.
استفاده صحیح از قلع‌کش باعث می‌شود برد سالم بماند، پدها جدا نشوند و مسیرهای ظریف PCB آسیب نبینند. این موضوع به ویژه در بردهای چند لایه و مدارهای ظریف اهمیت دو چندان دارد.
جهت تهیه و اطلاع از قیمت روغن لحیم کلیک کنید.
یکی از پرکاربردترین انواع این ابزار، مدل نواری یا سیمی آن است. بسیاری از کاربران می‌پرسند که چه تفاوتی با نوع پمپی دارد.
سیم قلع‌کش که به آن نوار قلع‌کش نیز گفته می‌شود، از رشته‌های بسیار نازک مسی بافته شده تشکیل شده است. این رشته‌ها معمولاً با فلاکس مخصوص آغشته می‌شوند تا فرآیند جذب قلع سریع‌تر و یکنواخت‌تر انجام شود. عملکرد این ابزار بر اساس خاصیت موئینگی است؛ یعنی قلع مذاب به طور طبیعی به درون بافت مسی کشیده می‌شود.
به دلیل کنترل بالا و جذب تدریجی قلع، این ابزار برای بردهای حساس، قطعات SMD و مدارهای ظریف بسیار مناسب است. یکی دیگر از مزایای مهم سیم قلع‌کش این است که پس از استفاده، سطح پد کاملاً صاف و آماده لحیم‌کاری مجدد می‌شود. این موضوع کیفیت اتصال بعدی را به شکل محسوسی افزایش می‌دهد.

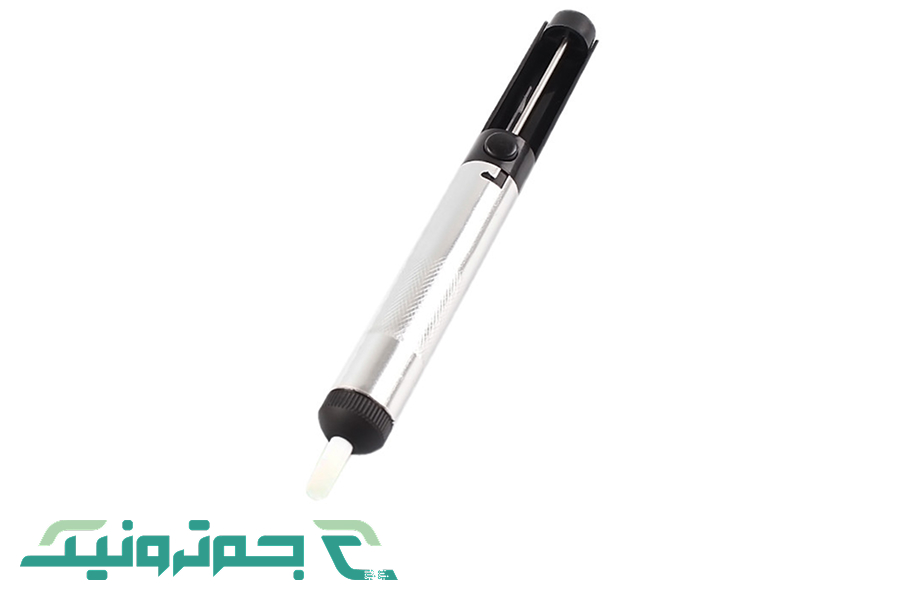

اکنون که می‌دانیم قلع کش چیست، بهتر است کاربردهای آن را با دیدی عملی‌تر بررسی کنیم.
زمانی که قطعه‌ای مانند آی‌سی، دیود، مقاومت یا خازن دچار خرابی می‌شود، برای خارج کردن آن باید قلع پایه‌ها کاملاً حذف شود. در غیر این صورت، کشیدن قطعه می‌تواند باعث جدا شدن پد یا حتی آسیب جدی به برد شود.
در هنگام لحیم‌کاری قطعات ریز، گاهی اتصال ناخواسته بین دو پایه ایجاد می‌شود (Bridge). در این شرایط بهترین راه‌حل استفاده از قلع‌کش برای حذف قلع اضافی است.
در بردهای صنعتی که قطعات چندپایه بزرگ دارند، ترکیب قلع‌کش پمپی و سیمی باعث جداسازی سریع و ایمن قطعه می‌شود.
در بردهایی که چندین بار تعمیر شده‌اند، لایه‌های اضافی قلع روی پدها باقی می‌ماند. استفاده از قلع‌کش باعث تمیز شدن سطح و افزایش کیفیت اتصال جدید می‌شود.
قبل از نصب قطعه جدید، سطح اتصال باید کاملاً تمیز باشد. این کار از ایجاد اتصال سرد (Cold Joint) جلوگیری می‌کند.
همچنین برای اطلاع از قیمت و خرید خمیر سیلیکون کلیک کنید
شناخت انواع قلع‌کش به شما کمک می‌کند تا ابزار مناسب پروژه خود را انتخاب کنید.

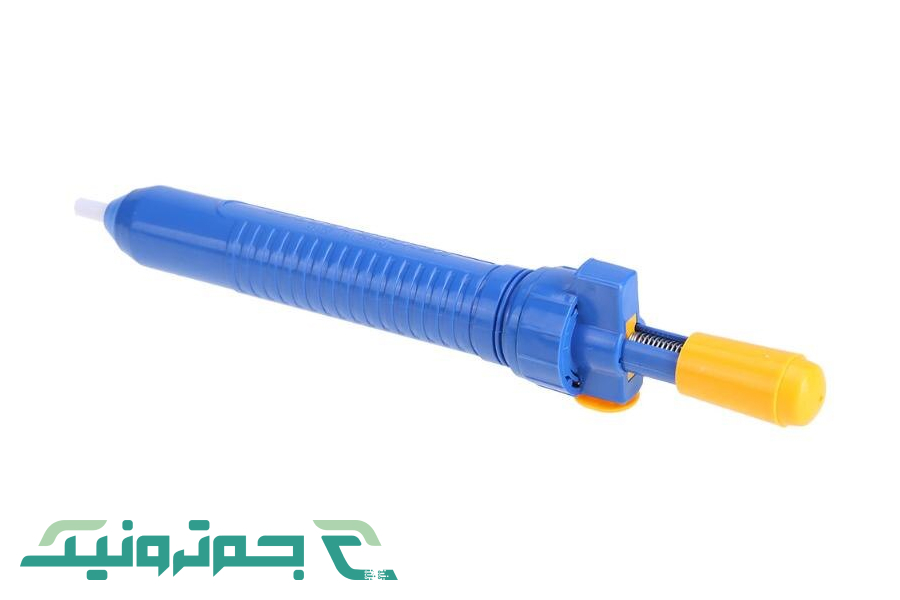

این مدل دارای یک سیلندر، فنر داخلی و نازل مقاوم در برابر حرارت است. پس از ذوب شدن قلع، با فشردن دکمه، مکش ناگهانی ایجاد شده و قلع به داخل مخزن کشیده می‌شود. قلع‌کش پمپی معمولاً برای قطعات پایه‌دار (DIP) و اتصالاتی که حجم قلع بیشتری دارند استفاده می‌شود و در تعمیرات عمومی کاربرد گسترده‌ای دارد.
همان‌طور که توضیح دادیم، سیم قلع کش نوار مسی آغشته به فلاکس که قلع را جذب می‌کند. این نوع قلع‌کش بیشتر در بردهای ظریف، قطعات SMD و مدارهای چندلایه کاربرد دارد و برای تمیزکاری دقیق پدها پیش از لحیم مجدد گزینه‌ای بسیار مناسب محسوب می‌شود.

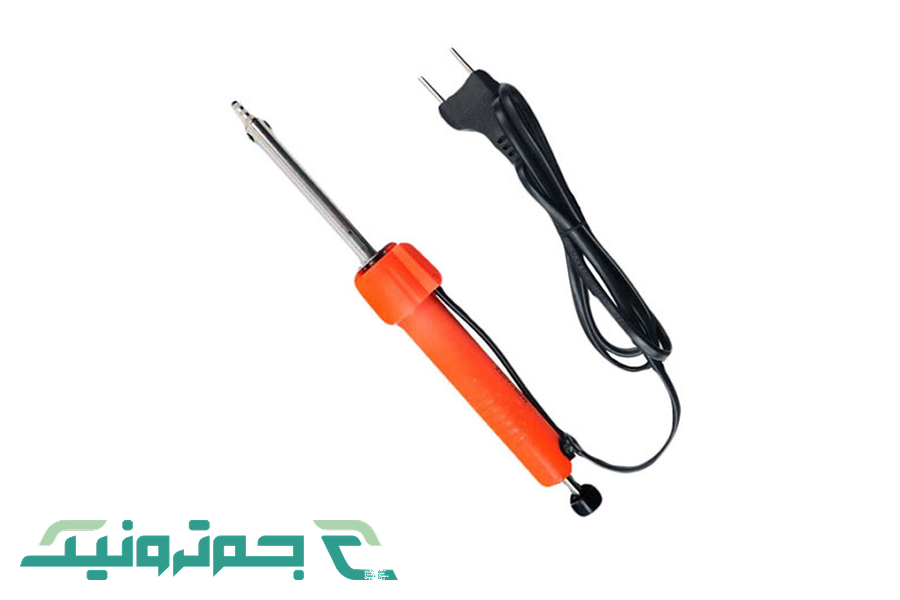

این دستگاه‌ها دارای هیتر و پمپ خلأ داخلی هستند و معمولاً در تعمیرگاه‌های حرفه‌ای یا خطوط مونتاژ استفاده می‌شوند. عملکرد آن‌ها به صورت مداوم و کنترل‌شده است و برای جداسازی قطعات چندپایه یا پروژه‌های سنگین صنعتی کاربرد دارند.
انتخاب بین این مدل‌ها به نوع برد، حجم کار، بودجه و مهارت کاربر بستگی دارد.
افزایش کیفیت و دوام تعمیر
کاهش احتمال آسیب به برد
صرفه‌جویی در زمان
امکان اصلاح سریع خطاها
افزایش دقت در عیب‌یابی
نیاز به مهارت در استفاده
احتمال آسیب در صورت حرارت بیش از حد
افت عملکرد در صورت کیفیت پایین ابزار

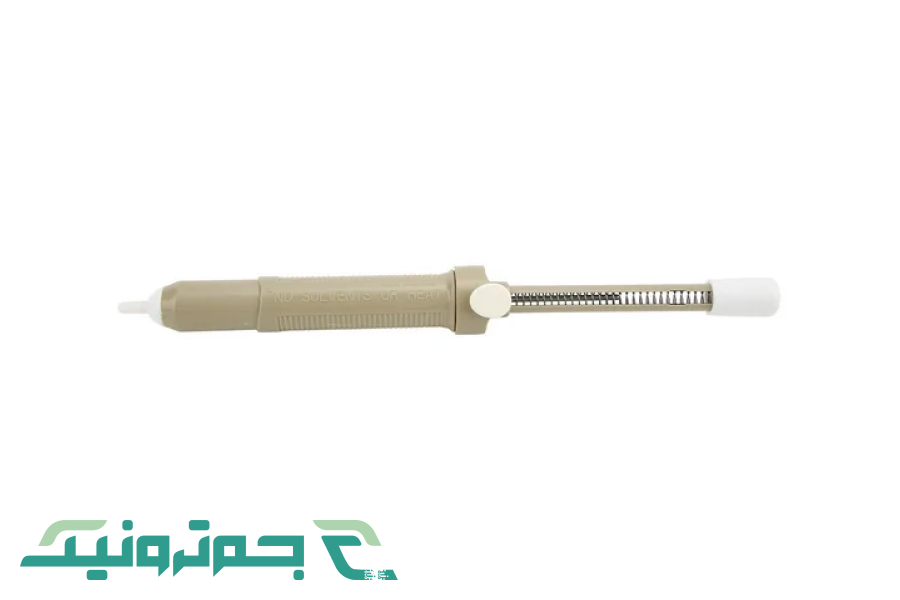

برای دستیابی به بهترین نتیجه، رعایت این نکات ضروری است:
انتخاب ابزار مناسب: برای بردهای ظریف از سیم قلع‌کش و برای قطعات بزرگ از مدل پمپی استفاده کنید.
تنظیم دمای صحیح هویه: دمای بیش از حد باعث جدا شدن پد می‌شود و دمای پایین نیز جذب قلع را دشوار می‌کند.
استفاده از فلاکس باکیفیت: فلاکس مناسب باعث بهبود جریان قلع و جذب بهتر آن توسط سیم می‌شود.
نگهداری صحیح ابزار: مخزن قلع‌کش پمپی را مرتب تمیز کنید و نازل آن را در صورت فرسودگی تعویض نمایید.
کار با صبر و دقت: فشار بیش از حد یا عجله می‌تواند باعث آسیب دائمی به برد شود.
رعایت این موارد باعث می‌شود قلع کش به شکل حرفه‌ای، ایمن و دقیق انجام شود.
برای تهیه و خرید هویه لحیم کاری با قیمت مناسب، روی آن کلیک کنید.
در این مقاله به طور جامع بررسی کردیم که قلع کش چیست و چه کاربردی دارد. قلع‌کش یکی از ابزارهای ضروری در تعمیرات الکترونیکی است که نقش مهمی در حفظ سلامت برد و افزایش کیفیت اتصال دارد.
استفاده صحیح از این ابزار باعث می‌شود فرآیند جداسازی قطعات ایمن‌تر، سریع‌تر و حرفه‌ای‌تر انجام شود. چه یک تعمیرکار حرفه‌ای باشید و چه یک علاقه‌مند به پروژه‌های الکترونیکی خانگی، داشتن قلع‌کش مناسب می‌تواند تفاوت چشمگیری در نتیجه کار شما ایجاد کند.
پیشنهاد می‌کنیم پیش از خرید، نوع پروژه، میزان استفاده و سطح مهارت خود را بررسی کرده و متناسب با نیازتان بهترین مدل قلع‌کش را انتخاب کنید تا تجربه ای دقیق، ایمن و حرفه‌ای در تعمیر بردهای الکترونیکی داشته باشید. برای تهیه و خرید قلع کش با بهترین قیمت به سایت جم ترونیک مراجعه کنید.
زمانی که نیاز به جداسازی قطعه، حذف اتصال ناخواسته یا تمیزکاری محل لحیم وجود دارد.
کیفیت پایین ابزار، دمای نامناسب هویه، نبود فلاکس کافی و اشباع شدن سیم قلع‌کش.
بله. اعمال حرارت بیش از حد یا مکش شدید می‌تواند منجر به جدا شدن پد یا آسیب به مسیرهای مسی شود.
