تفاوت ظرفیت و ولتاژ خازن چیست؟ بررسی کامل مشخصات خازن
خازن یکی از قطعات پرکاربرد در مدارهای الکترونیکی است که ممکن است ظاهر ساده‌ای داشته باشد، اما مشخصات آن نقش مهمی در عملکرد صحیح مدار ایفا می‌کنند. هنگام خرید یا تعویض خازن، دو ویژگی بیش از همه مورد توجه قرار می‌گیرند: ظرفیت و ولتاژ نامی. این دو مشخصه به یک مفهوم اشاره نمی‌کنند و انتخاب اشتباه هرکدام می‌تواند باعث کاهش عملکرد مدار یا حتی آسیب دیدن قطعه شود.
برای انتخاب درست، لازم است بدانیم ظرفیت خازن چه چیزی را مشخص می‌کند، ولتاژ نامی چه معنایی دارد و این دو مشخصه چگونه روی عملکرد مدار اثر می‌گذارند. در ادامه، هرکدام را به زبان ساده بررسی می‌کنیم و روش خواندن اطلاعات درج‌شده روی انواع خازن را نیز توضیح خواهیم داد.

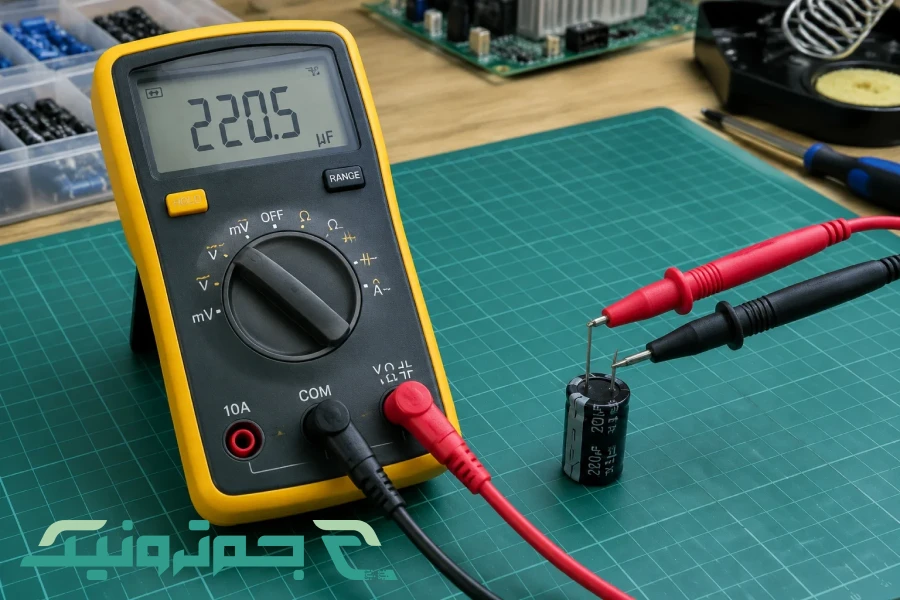

ظرفیت خازن چیست و چگونه اندازه‌گیری می‌شود؟
ظرفیت خازن نشان می‌دهد این قطعه چه مقدار بار الکتریکی را می‌تواند در یک اختلاف پتانسیل مشخص ذخیره کند. هرچه ظرفیت بیشتر باشد، در شرایط یکسان امکان ذخیره بار بیشتری وجود خواهد داشت.
واحد اندازه‌گیری ظرفیت
واحد اصلی ظرفیت خازن فاراد است، اما فاراد برای بسیاری از خازن‌های الکترونیکی واحد بسیار بزرگی محسوب می‌شود. به همین دلیل معمولاً از واحدهایی مانند میکروفاراد، نانوفاراد و پیکوفاراد استفاده می‌شود. در نتیجه، واحد اندازه گیری ظرفیت خازن بسته به نوع و اندازه قطعه می‌تواند متفاوت باشد. برای مثال، خازن‌های مورد استفاده در منابع تغذیه ممکن است ظرفیت‌هایی در محدوده میکروفاراد داشته باشند، در حالی که در برخی مدارهای فرکانس بالا از مقادیر بسیار کوچک‌تر استفاده می‌شود.
چه عواملی روی ظرفیت تأثیر می‌گذارند؟
ظرفیت به ساختار داخلی خازن، جنس دی‌الکتریک، سطح صفحات و فاصله میان آن‌ها وابسته است. به همین دلیل خازن‌هایی با ابعاد مشابه می‌توانند ظرفیت‌های متفاوتی داشته باشند.
همچنین مقدار واقعی ظرفیت ممکن است به دلیل تلرانس قطعه کمی با مقدار درج‌شده روی بدنه تفاوت داشته باشد. این اختلاف در محدوده مجاز مشخصات سازنده قرار می‌گیرد.
برای خرید و مشاهده قیمت خازن در انواع مختلف با بهترین قیمت کلیک کنید.
ظرفیت بیشتر همیشه بهتر نیست
یکی از اشتباهات رایج این است که تصور کنیم خازنی با ظرفیت بیشتر می‌تواند همیشه جایگزین نمونه قبلی شود. در واقع مقدار ظرفیت باید با نیاز مدار هماهنگ باشد؛ زیرا تغییر آن می‌تواند روی زمان شارژ و دشارژ، فیلتر کردن سیگنال، فرکانس کاری و رفتار مدار اثر بگذارد.

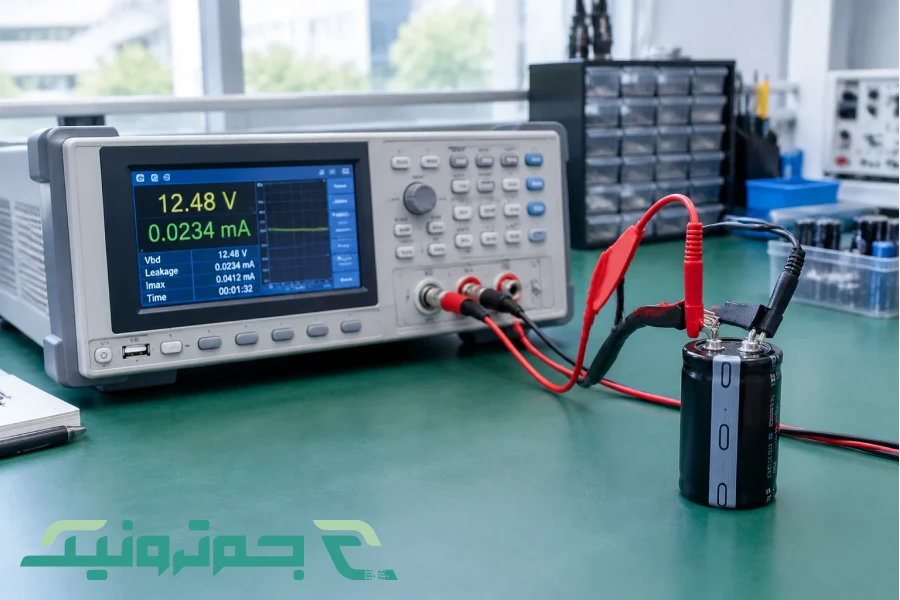

ولتاژ خازن چیست و چه کاربردی دارد؟
ولتاژ نامی خازن، بیشترین اختلاف پتانسیلی است که خازن برای کارکرد عادی و ایمن در شرایط مشخص طراحی شده است. اگر ولتاژ اعمال‌شده از محدوده مجاز قطعه عبور کند، احتمال آسیب دیدن دی‌الکتریک و خراب شدن خازن افزایش پیدا می‌کند.
منظور از ولتاژ نامی چیست؟
فرض کنید روی یک خازن مقدار 25V درج شده باشد. این عدد به این معناست که خازن برای کار در محدوده مشخصی از ولتاژ، با در نظر گرفتن شرایط طراحی خود، ساخته شده است. اعمال ولتاژی بالاتر از این مقدار می‌تواند خطرناک باشد.
بنابراین هنگام انتخاب قطعه، باید حداکثر ولتاژی که ممکن است در مدار ایجاد شود را در نظر گرفت و خازنی با ولتاژ نامی مناسب انتخاب کرد.
آیا ولتاژ بالاتر مشکلی ایجاد می‌کند؟
در بسیاری از کاربردها، استفاده از خازنی با ولتاژ نامی بالاتر از مقدار مورد نیاز امکان‌پذیر است؛ البته به شرطی که سایر مشخصات آن مانند ظرفیت، نوع خازن، ابعاد و ویژگی‌های فنی با مدار سازگار باشد.
برای مثال، اگر مدار به خازنی با ولتاژ نامی 25 ولت نیاز داشته باشد، استفاده از نمونه‌ای با ولتاژ نامی 35 ولت معمولاً از نظر تحمل ولتاژ مشکلی ایجاد نمی‌کند. با این حال، افزایش ولتاژ نامی ممکن است باعث افزایش ابعاد یا قیمت قطعه شود.
برای مشاهده و خرید خازن سرامیکی و عدسی از جم ترونیک کلیک کنید.
ظرفیت و ولتاژ خازن چه تاثیری بر عملکرد مدار دارند؟
برای درک فرق ظرفیت و ولتاژ خازن باید نقش هرکدام را جداگانه بررسی کنیم. ظرفیت بیشتر به مقدار ذخیره بار و رفتار زمانی خازن مربوط است، در حالی که ولتاژ نامی مشخص می‌کند قطعه تا چه سطحی از اختلاف پتانسیل را می‌تواند تحمل کند.
جهت مشاهده و تهیه خازن مایلار می توانید به جم ترونیک مراجعه کنید.
اثر ظرفیت روی مدار
تغییر ظرفیت می‌تواند رفتار مدار را تغییر دهد. در مدارهای تغذیه، ظرفیت خازن روی میزان صاف شدن نوسانات ولتاژ اثر دارد. در مدارهای تایمینگ نیز ترکیب ظرفیت و مقاومت می‌تواند زمان شارژ و دشارژ را تعیین کند.
در مدارهای صوتی و فیلترها نیز انتخاب مقدار مناسب اهمیت زیادی دارد؛ زیرا تغییر ظرفیت می‌تواند محدوده عملکرد یا پاسخ مدار را تغییر دهد.
اثر ولتاژ نامی روی ایمنی
ولتاژ نامی بیشتر، به‌طور معمول به معنای توانایی خازن برای تحمل اختلاف پتانسیل بالاتر است. اما این ویژگی جایگزین ظرفیت مناسب نمی‌شود. خازنی با ظرفیت درست و ولتاژ نامی پایین ممکن است در اثر اضافه‌ولتاژ آسیب ببیند.
بنابراین هنگام انتخاب قطعه باید هر دو مشخصه را به‌صورت هم‌زمان بررسی کرد.
ارتباط ظرفیت و ولتاژ با انرژی ذخیره‌شده
خازن با افزایش ظرفیت یا افزایش ولتاژ می‌تواند انرژی بیشتری در خود ذخیره کند. به همین دلیل در برخی کاربردها، انتخاب خازن تنها بر اساس یک عدد انجام نمی‌شود و شرایط کاری کامل مدار باید در نظر گرفته شود.
نحوه خواندن مشخصات ظرفیت و ولتاژ خازن
اطلاعات فنی خازن معمولاً روی بدنه آن درج می‌شود، اما نحوه نمایش این اطلاعات با توجه به نوع خازن متفاوت است. برخی قطعات مقدار ظرفیت و ولتاژ را به‌صورت مستقیم نشان می‌دهند و در برخی دیگر از کدهای عددی استفاده می‌شود.
خواندن ظرفیت روی خازن

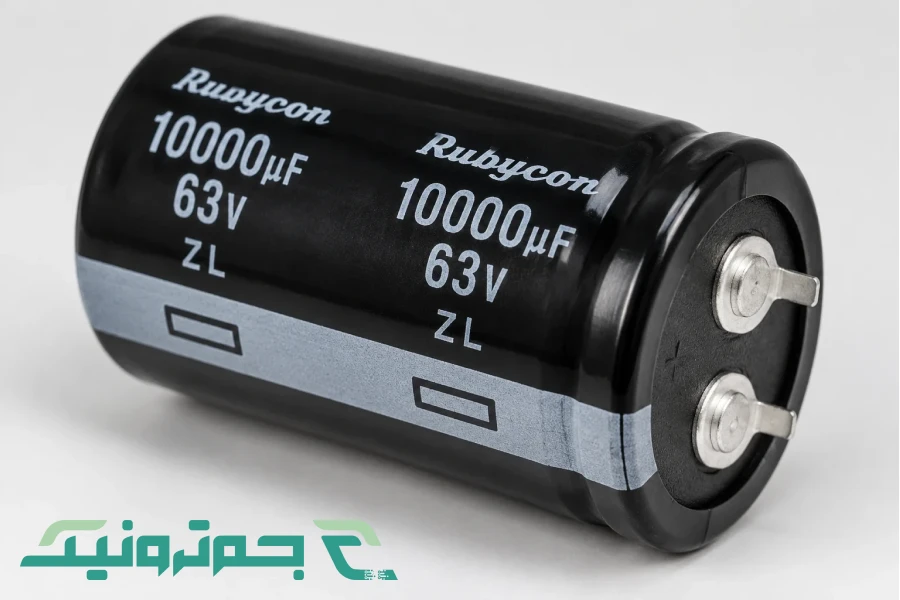

روی بسیاری از خازن‌های الکترولیتی، ظرفیت به همراه واحد آن درج می‌شود؛ برای مثال ممکن است عبارت 100µF روی بدنه دیده شود. در چنین حالتی تشخیص مقدار ظرفیت ساده است.
در خازن‌های سرامیکی کوچک، گاهی به‌جای نوشتن مستقیم ظرفیت از کدهای سه‌رقمی استفاده می‌شود. در این سیستم، دو رقم اول معمولاً مقدار پایه را مشخص می‌کنند و رقم سوم تعداد صفرها را نشان می‌دهد؛ واحد این کد معمولاً پیکوفاراد در نظر گرفته می‌شود.
تشخیص ولتاژ نامی
ولتاژ نامی نیز معمولاً با عباراتی مانند V یا شکل کوتاه‌شده آن روی بدنه درج می‌شود. برای نمونه، عبارت 50V نشان می‌دهد قطعه برای تحمل ولتاژ نامی 50 ولت طراحی شده است.
در خازن‌های الکترولیتی باید علاوه بر مقدار ظرفیت و ولتاژ، جهت پایه‌ها نیز مورد توجه قرار گیرد؛ زیرا این خازن‌ها قطب مثبت و منفی دارند.
تفاوت ظرفیت و ولتاژ در انواع خازن

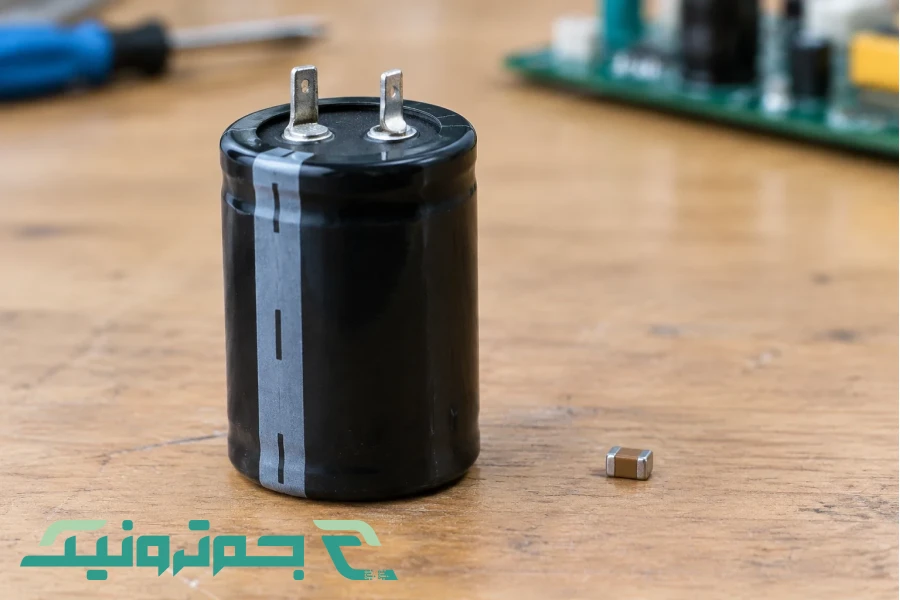

نوع خازن روی نحوه نمایش مشخصات، محدوده ظرفیت و رفتار قطعه اثر دارد. خازن‌های الکترولیتی، سرامیکی، فیلمی و تانتالیوم هرکدام ویژگی‌های متفاوتی دارند.
خازن‌های الکترولیتی
این خازن‌ها معمولاً برای ظرفیت‌های نسبتاً بالا در مدارهای تغذیه، فیلتر و ذخیره انرژی استفاده می‌شوند. ظرفیت و ولتاژ آن‌ها معمولاً به‌صورت واضح روی بدنه درج می‌شود و در انواع قطبی، جهت اتصال نیز اهمیت دارد.
خازن‌های سرامیکی
خازن‌های سرامیکی در بسیاری از مدارهای الکترونیکی، مخصوصاً برای حذف نویز و کاربردهای فرکانس بالا استفاده می‌شوند. اندازه کوچک و ویژگی‌های مناسب فرکانسی باعث شده این قطعات در بردهای الکترونیکی بسیار رایج باشند.

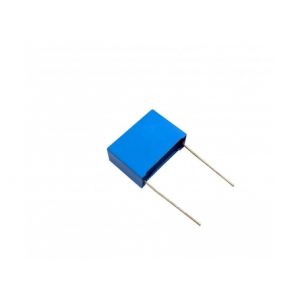

خازن‌های فیلمی
خازن‌های فیلمی در کاربردهایی که پایداری و ویژگی‌های الکتریکی مناسب اهمیت دارد مورد استفاده قرار می‌گیرند. بسته به نوع دی‌الکتریک و ساختار، مشخصات آن‌ها می‌تواند متفاوت باشد.
در تمام این موارد، باید ظرفیت مورد نیاز مدار و ولتاژ کاری را جداگانه بررسی کرد. نوع خازن نیز باید متناسب با کاربرد انتخاب شود.
اشتباهات رایج در انتخاب ظرفیت و ولتاژ خازن
بسیاری از مشکلاتی که هنگام تعویض خازن ایجاد می‌شوند، به دلیل توجه نکردن به یکی از مشخصات اصلی قطعه است. انتخاب خازن فقط بر اساس ظاهر یا اندازه فیزیکی نمی‌تواند نتیجه قابل اعتمادی ایجاد کند.
انتخاب خازن فقط بر اساس ظرفیت
ممکن است دو خازن ظرفیت یکسانی داشته باشند، اما ولتاژ نامی آن‌ها متفاوت باشد. استفاده از نمونه‌ای که تحمل ولتاژ پایین‌تری دارد می‌تواند خطرناک باشد.
افزایش بی‌دلیل ظرفیت
بزرگ‌تر بودن ظرفیت همیشه مزیت محسوب نمی‌شود. در برخی مدارها افزایش ظرفیت می‌تواند زمان پاسخ یا رفتار مدار را تغییر دهد و حتی باعث شود مدار مطابق طراحی اولیه کار نکند.
کاهش ولتاژ نامی
یکی از اشتباهات جدی، جایگزین کردن خازنی با ولتاژ نامی کمتر است. حتی اگر ظرفیت دو قطعه کاملاً یکسان باشد، نمونه با ولتاژ پایین‌تر ممکن است برای شرایط مدار مناسب نباشد.
بی‌توجهی به قطبیت
در خازن‌های قطبی، اتصال اشتباه پایه‌ها می‌تواند به خرابی قطعه منجر شود. هنگام تعویض خازن الکترولیتی باید علامت‌های روی بدنه و جهت قرارگیری آن روی برد بررسی شود.
توجه نکردن به نوع خازن
دو خازن با ظرفیت و ولتاژ یکسان لزوماً برای یک کاربرد مناسب نیستند. ویژگی‌هایی مانند ESR، تلرانس، پایداری دمایی و رفتار فرکانسی نیز در برخی مدارها اهمیت دارند.
سوالات متداول
تفاوت ظرفیت و ولتاژ خازن به زبان ساده چیست؟
ظرفیت مشخص می‌کند خازن چه مقدار بار الکتریکی می‌تواند ذخیره کند، اما ولتاژ نامی نشان‌دهنده بیشترین ولتاژ قابل تحمل آن در شرایط طراحی است.
آیا می‌توان خازن با ولتاژ بالاتر را جایگزین خازن قبلی کرد؟
در بسیاری از موارد بله، به شرطی که ظرفیت، نوع، ابعاد و سایر مشخصات خازن با مدار سازگار باشد و فقط ولتاژ نامی بالاتر انتخاب شده باشد.
اگر ظرفیت خازن بیشتر باشد چه اتفاقی می‌افتد؟
بسته به مدار، ظرفیت بیشتر می‌تواند زمان شارژ و دشارژ یا رفتار فیلتر را تغییر دهد و لزوماً باعث عملکرد بهتر مدار نمی‌شود.
چگونه ظرفیت و ولتاژ خازن را از روی بدنه آن تشخیص دهیم؟
ظرفیت معمولاً با واحدهایی مانند µF یا کد عددی و ولتاژ با عددی مانند 25V یا 50V روی بدنه درج می‌شود.
