تست ترانس با مولتی متر؛ آموزش کامل تشخیص سلامت و خرابی ترانس
ترانسفورماتور یکی از قطعات مهم در بسیاری از مدارهای الکترونیکی و منابع تغذیه است و خرابی آن می‌تواند باعث اختلال در عملکرد کل مدار شود. گاهی ظاهر ترانس کاملاً سالم است، اما یکی از سیم‌پیچ‌های داخلی آن قطع شده یا بین بخش‌های مختلف آن اتصال ناخواسته ایجاد شده است. در چنین شرایطی بررسی ترانس با مولتی‌متر می‌تواند اطلاعات اولیه مهمی درباره سلامت قطعه در اختیار شما قرار دهد.
البته برای بررسی دقیق، باید بدانیم هر اندازه‌گیری چه مفهومی دارد و چه تفاوتی میان تست مقاومت سیم‌پیچ‌ها و اندازه‌گیری ولتاژ وجود دارد. در ادامه، روش بررسی ترانس را از مرحله شناسایی سیم‌پیچ‌ها تا آزمایش ولتاژ خروجی و تشخیص خرابی توضیح می‌دهیم تا بتوانید با اطمینان بیشتری وضعیت ترانس را بررسی کنید.
تست ترانس با مولتی متر چیست و چه کاربردی دارد؟
مولتی‌متر می‌تواند برای بررسی پیوستگی سیم‌پیچ‌ها، اندازه‌گیری مقاومت و بررسی ولتاژ ترانسفورماتور استفاده شود. هرکدام از این آزمایش‌ها برای پیدا کردن نوع خاصی از ایراد کاربرد دارند و نباید نتیجه یک تست را به‌تنهایی معیار قطعی سلامت ترانس قرار داد.
جهت مشاهده و خرید تجهیزات اندازه گیری با بهترین کیفیت و قیمت کلیک کنید..
بررسی مقاومت سیم‌پیچ‌ها

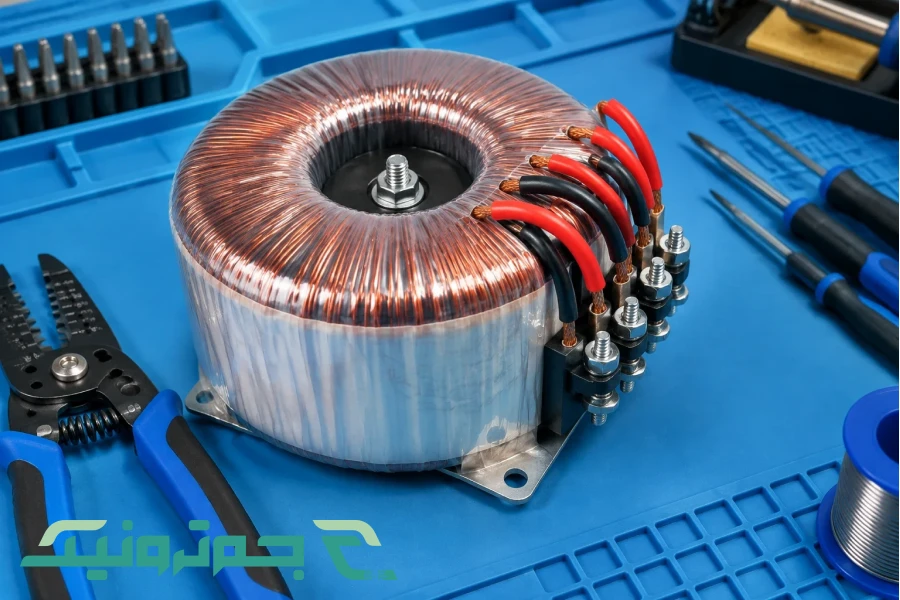

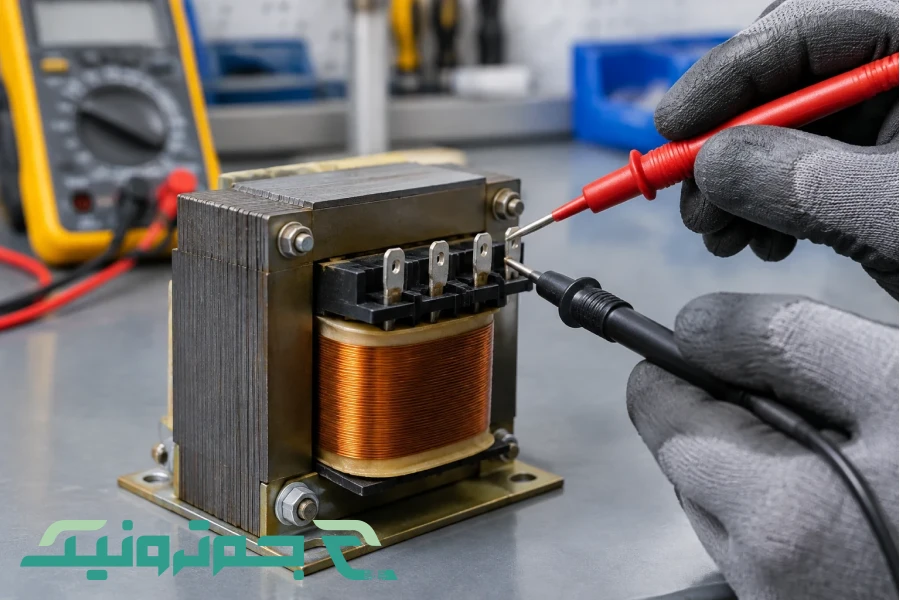

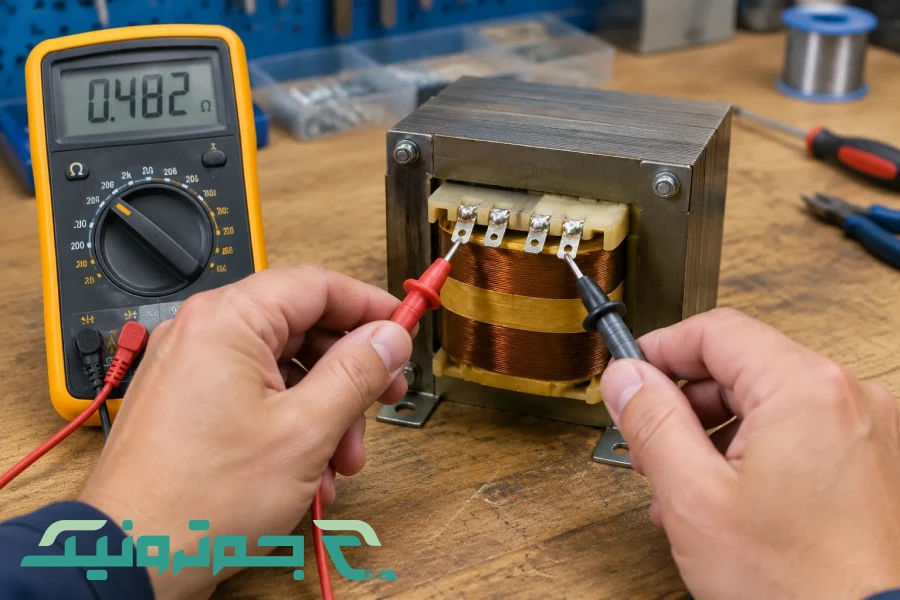

در حالت خاموش و زمانی که ترانس از مدار و برق جدا شده است، می‌توان مولتی‌متر را روی حالت مقاومت قرار داد و دو سر هر سیم‌پیچ را اندازه‌گیری کرد. اگر سیم‌پیچ سالم باشد، معمولاً مقداری مقاومت نشان می‌دهد؛ اما نمایش OL یا مقاومت بسیار بالا می‌تواند نشانه قطع بودن مسیر سیم‌پیچ باشد. مقدار مقاومت به نوع، توان، تعداد دور و ساختار ترانس بستگی دارد. بنابراین نمی‌توان یک عدد ثابت را برای تمام ترانسفورماتورها به‌عنوان مقدار استاندارد در نظر گرفت.
بررسی پیوستگی مدار
حالت تست پیوستگی یا بوق مولتی‌متر نیز برای بررسی اولیه مناسب است. اگر دو سر یک سیم‌پیچ به یکدیگر متصل باشند، دستگاه معمولاً وجود مسیر الکتریکی را نشان می‌دهد. با این حال، بوق زدن به‌تنهایی سلامت کامل سیم‌پیچ را ثابت نمی‌کند؛ زیرا ممکن است اتصال داخلی یا آسیب دیگری وجود داشته باشد.
به همین دلیل، تست سیم پیچ ترانس با مولتی متر باید همراه با بررسی مشخصات ترانس و در صورت امکان مقایسه نتایج با یک نمونه سالم انجام شود.
تفاوت تست ترانس خاموش با اندازه گیری ولتاژ در حالت روشن
یکی از مهم‌ترین نکات هنگام کار با ترانس این است که تست خاموش و تست در حالت روشن دو هدف کاملاً متفاوت دارند. در تست خاموش، هدف اصلی بررسی مقاومت و پیوستگی سیم‌پیچ‌هاست؛ اما در حالت روشن، مقدار ولتاژ ورودی و خروجی بررسی می‌شود.
تست ترانس در حالت خاموش
قبل از هر اندازه‌گیری مقاومتی، ترانس باید کاملاً از منبع برق جدا باشد. اگر خازن یا بخش دیگری در مدار وجود دارد، باید نسبت به تخلیه ایمن آن نیز اطمینان حاصل شود. سپس می‌توان سیم‌پیچ‌ها را با مولتی‌متر بررسی کرد.
این مرحله برای پیدا کردن سیم‌پیچ قطع‌شده، بررسی اولیه اتصال بین ترمینال‌ها و مقایسه مقاومت بخش‌های مختلف کاربرد دارد.
برای خرید ماژول الکترونیکی در انواع مختلف با بهترین قیمت کلیک کنید.
اندازه‌گیری در حالت روشن
برای اندازه گیری ولتاژ ترانس با مولتی متر، ترانس باید به‌صورت صحیح و مطابق مشخصات خود به منبع تغذیه متصل باشد. در این حالت مولتی‌متر باید روی نوع ولتاژ مناسب قرار گیرد و پراب‌ها با رعایت نکات ایمنی به نقاط مورد نظر متصل شوند.
کار با مدار برق شهر خطر برق‌گرفتگی دارد. بنابراین اگر تجربه کافی در کار با ولتاژهای خطرناک ندارید، انجام تست روشن باید به فرد متخصص سپرده شود.
چگونه سیم پیچ اولیه و ثانویه ترانس را تشخیص دهیم؟
شناخت سیم‌پیچ اولیه و ثانویه پیش از آزمایش اهمیت زیادی دارد. سیم‌پیچ اولیه معمولاً به منبع ورودی متصل می‌شود و سیم‌پیچ ثانویه ولتاژ تبدیل‌شده را در اختیار مدار قرار می‌دهد.
استفاده از مقاومت سیم‌پیچ
در بسیاری از ترانس‌های کاهنده، سیم‌پیچ اولیه تعداد دور بیشتری از سیم نازک‌تر دارد و مقاومت آن نیز می‌تواند بیشتر باشد. در مقابل، سیم‌پیچ ثانویه معمولاً با سیم ضخیم‌تر ساخته می‌شود و مقاومت پایین‌تری دارد.
با این حال، این ویژگی یک قانون مطلق نیست و برای ترانس‌های مختلف، مخصوصاً انواع چندخروجی، ممکن است تفاوت داشته باشد.
بررسی مشخصات درج‌شده روی ترانس
بهترین روش، بررسی نوشته‌ها، دیتاشیت یا اطلاعات سازنده است. ممکن است روی بدنه ترانس ولتاژ ورودی و خروجی یا شماره پایه‌ها درج شده باشد. در ترانس‌های چندثانویه نیز ممکن است چند سیم خروجی وجود داشته باشد که هرکدام مربوط به یک ولتاژ متفاوت هستند. بنابراین در تست اولیه و ثانویه ترانس باید علاوه بر مقاومت، آرایش پایه‌ها و مشخصات فنی قطعه نیز مورد توجه قرار گیرد.
روش تست ولتاژ خروجی ترانس با مولتی متر
بعد از اطمینان از شناسایی صحیح سیم‌پیچ‌ها، می‌توان ولتاژ خروجی را بررسی کرد. این آزمایش برای زمانی مناسب است که هدف، بررسی عملکرد ترانس در شرایط کاری باشد.
تنظیم صحیح مولتی‌متر
اگر خروجی ترانس از نوع AC باشد، مولتی‌متر باید روی محدوده ولتاژ متناوب قرار بگیرد. سپس پراب‌ها روی دو سر خروجی مورد نظر قرار داده می‌شوند. برای خروجی‌های چندگانه، هر زوج ترمینال باید به‌صورت جداگانه بررسی شود. مقدار نمایش‌داده‌شده باید با شرایط کاری ترانس و مقدار اسمی آن مقایسه شود. اختلاف جزئی می‌تواند در شرایط مختلف طبیعی باشد، اما افت شدید یا نبود ولتاژ نیازمند بررسی بیشتر است.
چرا ولتاژ خروجی ممکن است متفاوت باشد؟
ولتاژ درج‌شده روی ترانس الزاماً در تمام شرایط دقیقاً همان عدد روی مولتی‌متر دیده نمی‌شود. بار متصل به خروجی، ولتاژ ورودی، فرکانس، طراحی ترانس و شرایط اندازه‌گیری می‌توانند روی مقدار خروجی تأثیر بگذارند. همچنین بعضی ترانس‌ها ولتاژ اسمی خود را در شرایط بار مشخص ارائه می‌کنند. بنابراین یک اختلاف محدود لزوماً به معنای خرابی قطعه نیست.
چگونه ترانس سوخته را با مولتی متر تشخیص دهیم؟
یکی از رایج‌ترین دلایل بررسی ترانس، شک به سوختگی یا قطع شدن سیم‌پیچ است. تشخیص خرابی باید با چند نشانه انجام شود و صرفاً پایین یا بالا بودن یک مقدار مقاومت برای اعلام خرابی کافی نیست.
بیشتر بدانید: دیتاشیت چیست
نشانه‌های خرابی در تست مقاومت
اگر یکی از سیم‌پیچ‌ها در حالی که انتظار وجود مسیر الکتریکی داریم، مقاومت بسیار بالا یا OL نشان دهد، احتمال قطع شدن سیم‌پیچ وجود دارد. در مقابل، مقاومت غیرعادی پایین نیز می‌تواند نشانه مشکل باشد؛ هرچند برای تشخیص اتصال کوتاه واقعی باید طراحی و مشخصات ترانس در نظر گرفته شود.
در فرآیند تشخیص خرابی ترانس با مولتی متر بهتر است نتایج اندازه‌گیری با نمونه مشابه یا اطلاعات فنی سازنده مقایسه شود.
بررسی بوی سوختگی و تغییرات ظاهری
تغییر رنگ بدنه، آثار حرارت شدید، بوی سوختگی یا آسیب‌دیدگی عایق می‌تواند نشانه قرار گرفتن ترانس در شرایط نامناسب باشد. این موارد به‌تنهایی نتیجه قطعی ایجاد نمی‌کنند، اما همراه با اندازه‌گیری غیرعادی می‌توانند احتمال خرابی را افزایش دهند.
بررسی احتمال اتصال کوتاه
تست اتصال کوتاه ترانس با مولتی‌متر معمولی محدودیت‌هایی دارد. مولتی‌متر می‌تواند مقاومت DC سیم‌پیچ را بررسی کند، اما لزوماً قادر نیست اتصال کوتاه بین دورهای سیم‌پیچ را به‌طور قطعی شناسایی کند.
برای تشخیص دقیق‌تر اتصال کوتاه بین دورها، در شرایط تخصصی از تجهیزات و روش‌های آزمایش مخصوص ترانسفورماتور استفاده می‌شود.
آیا می‌توان ترانس سوخته را فقط با یک تست تشخیص داد؟
خیر. برای تست ترانس سوخته با مولتی متر باید مقاومت سیم‌پیچ‌ها، پیوستگی، وضعیت ظاهری و در صورت امکان عملکرد ترانس در شرایط مناسب بررسی شود. گاهی یک سیم‌پیچ سالم از نظر مقاومت، در شرایط کاری مشکل دیگری دارد که با تست ساده مقاومت مشخص نمی‌شود.
اشتباهات رایج هنگام تست ترانس با مولتی متر
استفاده نادرست از مولتی‌متر می‌تواند هم نتیجه اشتباه ایجاد کند و هم به دستگاه یا کاربر آسیب برساند. رعایت چند نکته ساده، دقت آزمایش را به شکل محسوسی افزایش می‌دهد.
اندازه‌گیری مقاومت در حالت برق‌دار
این یکی از خطرناک‌ترین اشتباهات است. حالت مقاومت و پیوستگی برای مدار بدون برق طراحی شده‌اند. قبل از اتصال پراب‌ها باید از قطع کامل منبع تغذیه اطمینان حاصل کنید.
انتخاب محدوده اشتباه
هنگام اندازه‌گیری ولتاژ، انتخاب AC یا DC اهمیت زیادی دارد. اگر نوع ولتاژ را اشتباه انتخاب کنید، ممکن است عدد نادرست نمایش داده شود یا حتی در شرایط خاص به مولتی‌متر آسیب برسد.
نتیجه‌گیری فقط از روی مقاومت
مقاومت یک سیم‌پیچ سالم به تنهایی اطلاعات کاملی درباره عملکرد ترانس نمی‌دهد. ممکن است سیم‌پیچ از نظر پیوستگی سالم باشد اما ترانس تحت بار عملکرد مناسبی نداشته باشد.
اشتباه گرفتن سیم‌پیچ‌ها
در ترانس‌های چندخروجی، شناسایی نادرست پایه‌ها می‌تواند باعث اتصال اشتباه و آسیب به مدار شود. قبل از اتصال برق، مشخصات ترمینال‌ها را بررسی کنید.
بی‌توجهی به ایمنی برق
هنگام بررسی ترانس‌های متصل به برق شهر، خطر شوک الکتریکی بسیار جدی است. اگر تجربه کار با ولتاژهای خطرناک ندارید، بهتر است اندازه‌گیری حالت روشن را به تکنسین متخصص بسپارید.
سوالات متداول
چگونه با مولتی متر بفهمیم ترانس سوخته است؟
قطع بودن سیم‌پیچ، مقاومت غیرعادی، آثار سوختگی و نبود ولتاژ خروجی می‌توانند نشانه خرابی باشند؛ اما برای نتیجه قطعی باید چند آزمایش انجام شود.
مقاومت سیم پیچ اولیه و ثانویه ترانس چقدر باید باشد؟
عدد ثابتی وجود ندارد و مقاومت به نوع و توان ترانس بستگی دارد؛ مقایسه با مشخصات سازنده یا ترانس مشابه دقیق‌تر است.
آیا تست ترانس با مولتی متر بدون اتصال به برق امکان‌پذیر است؟
بله، بررسی مقاومت و پیوستگی سیم‌پیچ‌ها را می‌توان در حالت کاملاً خاموش انجام داد و این کار برای ارزیابی اولیه بسیار کاربردی است.
چرا ولتاژ خروجی ترانس با مقدار درج‌شده روی آن تفاوت دارد؟
ولتاژ ورودی، میزان بار، شرایط کاری و مشخصات طراحی ترانس می‌توانند باعث اختلاف میان ولتاژ اسمی و مقدار اندازه‌گیری‌شده شوند.
