آشنایی با قطعات الکترونیکی SMD

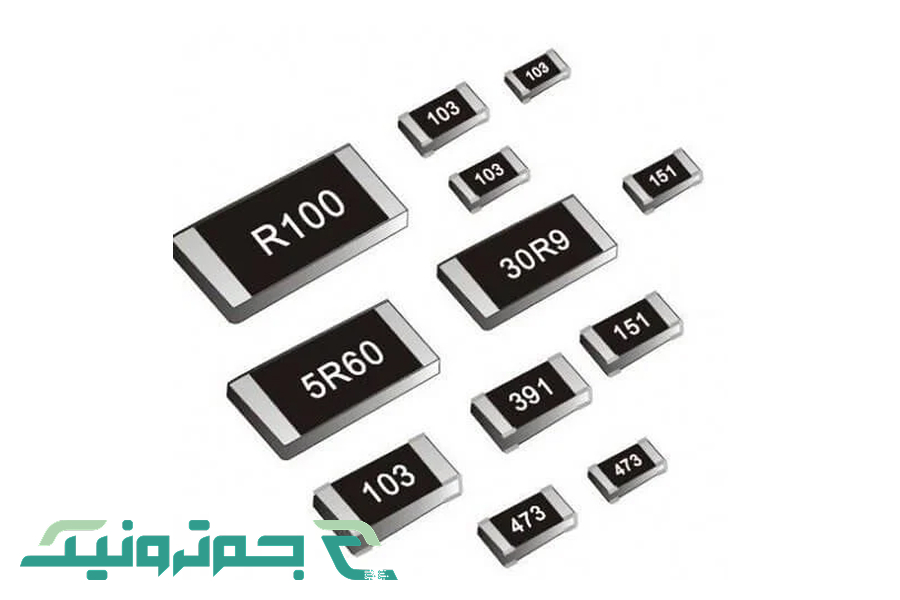

برای تهیه و خرید انواع مقاومت کلیک کنید.

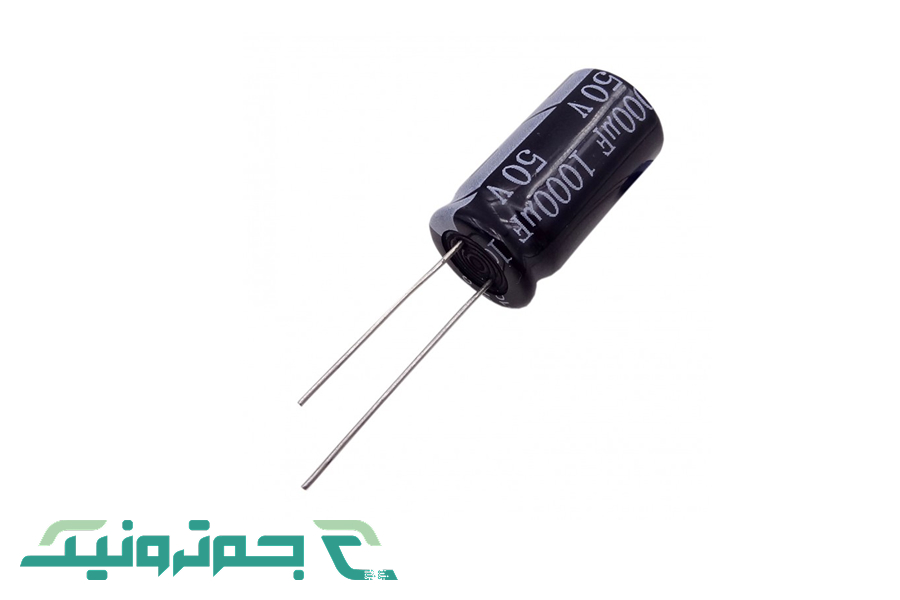

• خازن‌های SMD: وظیفه اصلی خازن‌ها ذخیره انرژی الکتریکی است و برای فیلتر کردن نویز یا تثبیت ولتاژ استفاده می‌شوند. خازن‌های سرامیکی SMD، که معمولا به رنگ قهوه‌ای یا کرم و بدون علامت هستند، بسیار رایج‌اند. نوع دیگر، خازن‌های تانتالیوم هستند که ظرفیت بالاتری دارند و دارای پلاریته (قطب مثبت و منفی) هستند. یک نوار رنگی روی این خازن‌ها قطب مثبت را مشخص می‌کند. خازن‌های الکترولیتی SMD نیز شبیه یک قوطی استوانه‌ای کوچک هستند و برای ظرفیت‌های بسیار بالا در منابع تغذیه به کار میروند.

برای خرید خازن با قیمت مناسب کلیک کنید.

• سلف‌های SMD: سلف‌ها انرژی را در میدان مغناطیسی ذخیره می‌کنند و برای فیلتر کردن سیگنال‌ها در مدارهای فرکانسی و منابع تغذیه سوئیچینگ استفاده می‌شوند. ظاهر آن‌ها میتواند متفاوت باشد؛ بعضی شبیه مقاومت اما با رنگی متفاوت هستند و برخی دیگر سیم‌پیچ‌های مشخصی دارند که روی یک هسته پیچیده شده‌اند.

جهت تهیه و خرید سلف با کیفیت بالا کلیک کنید.

قطعات SMD فعال (Active)

قطعات فعال میتوانند سیگنال الکتریکی را کنترل یا تقویت کنند. این قطعات عملکرد پیچیده‌تری دارند و مغز پردازشی مدارها به حساب می‌آیند.

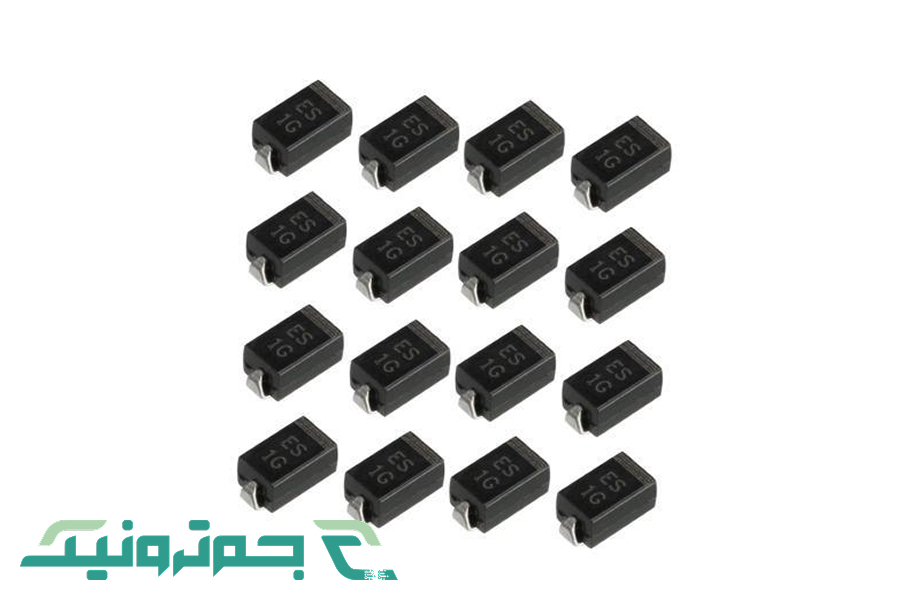

• دیودهای SMD: دیودها جریان را تنها از یک جهت عبور می‌دهند. دیودهای یکسوساز، زنر (برای تثبیت ولتاژ)، شاتکی (برای سرعت بالا) و دیودهای نورانی یا LED همگی در بسته‌بندی‌های SMD موجود هستند. یک خط کوچک روی بدنه دیود، جهت کاتد (قطب منفی) را نشان می‌دهد.

همچنین برای تهیه و خرید دیود کلیک کنید.

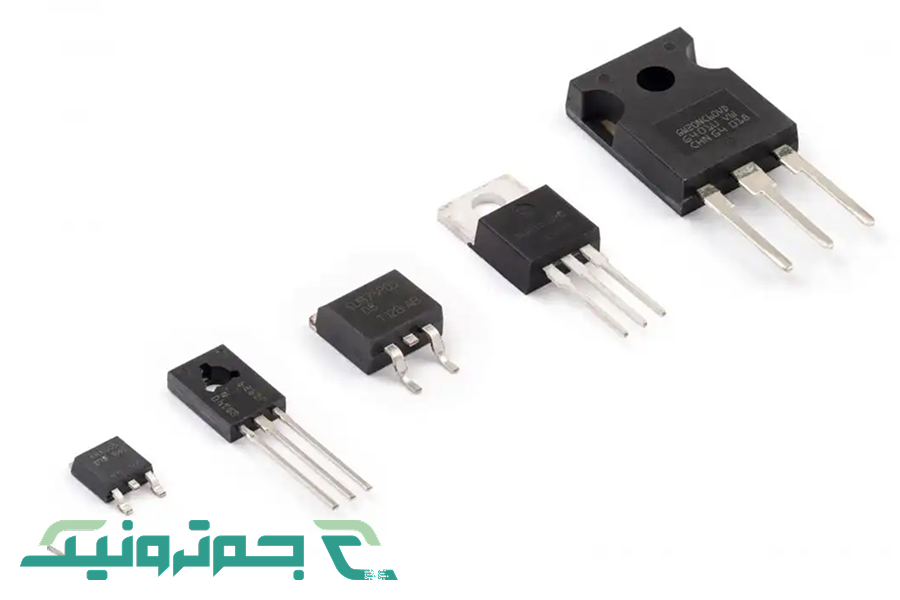

• ترانزیستورهای SMD: این قطعات به عنوان سوئیچ یا تقویت‌کننده سیگنال عمل می‌کنند و از مهم‌ترین قطعات الکترونیکی SMD در مدارهای دیجیتال و آنالوگ هستند. ترانزیستورها معمولا سه پایه دارند و در پکیج‌های معروفی مانند SOT (Small Outline Transistor) بسته‌بندی می‌شوند.

همچنین برای تهیه انواع ترانزیستور روی خرید ترانزیستور کلیک کنید.

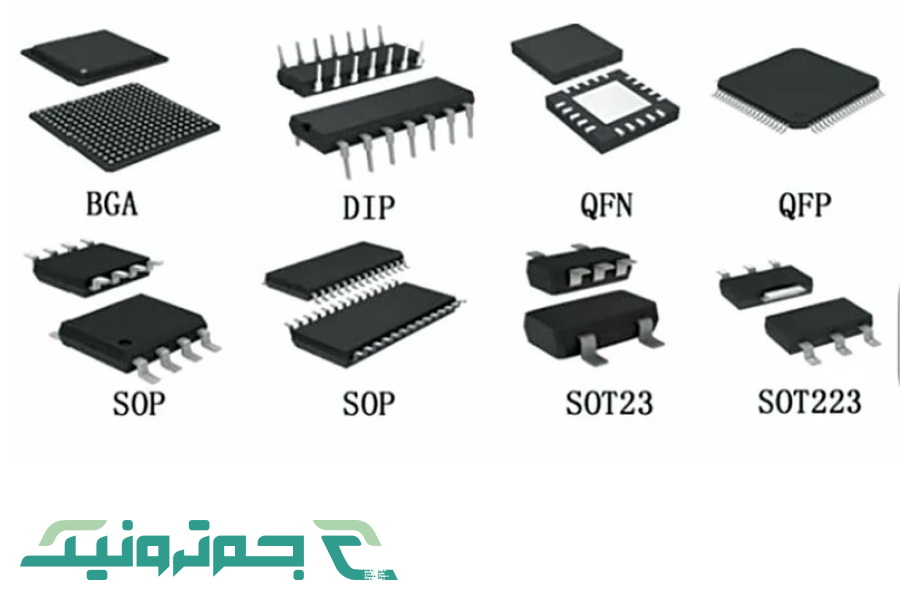

• مدارهای مجتمع (IC) SMD: مدارهای مجتمع یا آی‌سی‌ها، مجموعه‌ای از هزاران یا میلیون‌ها ترانزیستور و قطعه دیگر هستند که در یک تراشه کوچک جای گرفته‌اند. آشنایی با قطعات SMD بدون شناخت پکیج‌های متنوع آی‌سی‌ها کامل نمی‌شود. پکیج‌هایی مانند SOIC (Small Outline Integrated Circuit) با پایه‌هایی در دو طرف، QFN (Quad Flat No-leads) با پدهایی در زیر قطعه، و BGA (Ball Grid Array) با گوی‌های لحیم در زیر آن، از رایج‌ترین انواع هستند که امکان اتصال تعداد زیادی پایه در فضایی کوچک را فراهم می‌کنند.

جهت تهیه و خرید آی سی با بهترین قیمت کلیک کنید.

تفاوت قطعات SMD و قطعات DIP

شاید این سوال برای شما پیش بیاید که قطعات SMD چیست و چه فرقی با قطعات پایه‌دار قدیمی (DIP یا Through-Hole) دارد؟ اگرچه عملکرد الکتریکی یک مقاومت SMD با یک مقاومت DIP یکسان است، تفاوت‌های ساختاری و کاربردی مهمی بین این دو نسل از قطعات وجود دارد که انتخاب بین آن‌ها را برای طراحان مشخص می‌کند. این تفاوت‌ها تنها به ظاهر محدود نمیشوند و بر فرآیند تولید، هزینه و عملکرد نهایی دستگاه اثرگذار هستند.

مهم‌ترین تفاوت، روش نصب آن‌هاست. قطعات DIP پایه‌های بلندی دارند که از سوراخ‌های روی برد عبور کرده و از سمت دیگر لحیم می‌شوند. این فرآیند به فضای زیادی نیاز دارد و استفاده از دو طرف برد را محدود می‌کند. در مقابل، قطعات الکترونیکی SMD مستقیما روی سطح برد لحیم می‌شوند و نیازی به سوراخکاری ندارند. این ویژگی باعث می‌شود تراکم قطعات روی برد به شدت افزایش یابد. در جدول زیر این تفاوت‌ها به شکل خلاصه آمده است.

مزایا و معایب قطعات SMD

استفاده گسترده از قطعات الکترونیکی SMD در صنعت الکترونیک به دلیل مزایای فراوان آن‌هاست، اما این تکنولوژی بدون چالش هم نیست. درک این نقاط قوت و ضعف به ما کمک می‌کند تا بدانیم چرا در بعضی مدارها همچنان از قطعات پایه‌دار استفاده می‌شود.

نقاط قوت قطعات SMD

• کاهش اندازه و وزن: این بزرگترین مزیت SMD است. قطعات کوچکتر به معنی بردهای کوچکتر و در نهایت دستگاه‌های سبک و قابل حمل هستند.

• افزایش تراکم قطعات: چون نیازی به سوراخکاری برد نیست و می‌توان از هر دو روی آن استفاده کرد، طراحان می‌توانند مدارهای بسیار پیچیده‌تری را در فضای کمتری طراحی کنند.

• تولید سریع و ارزان: فرآیند مونتاژ خودکار (SMT) بسیار سریع‌تر از مونتاژ قطعات پایه‌دار است. این سرعت بالا در تولید انبوه، هزینه نهایی محصول را به شکل چشمگیری کاهش می‌دهد.

• عملکرد بهتر در فرکانس‌های بالا: پایه‌های بلند قطعات DIP مانند آنتن‌های کوچکی عمل می‌کنند و در فرکانس‌های بالا باعث ایجاد نویز و اختلال می‌شوند. قطعات SMD به دلیل اتصالات کوتاه، عملکرد الکتریکی بسیار بهتری در این شرایط دارند.

چالشها و محدودیتها

• تعمیر دشوار: لحیم‌کاری و تعویض دستی قطعات SMD، به خصوص آی‌سی‌های با پایه‌های زیاد یا پکیج‌های BGA، بسیار سخت است و به ابزارهای مخصوصی مانند هیتر هوای گرم و مهارت بالا نیاز دارد.

• نمونه‌سازی سخت: برای ساخت نمونه‌های اولیه یا مدارهای آزمایشی، کار با قطعات پایه‌دار روی بردهای سوراخ‌دار (برد بورد) بسیار آسان‌تر است.

• تحمل توان و ولتاژ محدود: به دلیل اندازه کوچک، این قطعات معمولا نمیتوانند توان یا ولتاژ بالایی را تحمل کنند. به همین دلیل در بخش‌های قدرتی منابع تغذیه یا درایورهای موتور، هنوز هم از قطعات پایه‌دار بزرگتر استفاده می‌شود.

• استرس حرارتی: تفاوت در ضریب انبساط حرارتی بین قطعه و برد PCB می‌تواند در طول زمان و با تغییرات دمایی، باعث ترک خوردن اتصالات لحیم شود.

جمع بندی

فناوری نصب سطحی و قطعات الکترونیکی SMD بدون شک چهره صنعت الکترونیک را برای همیشه تغییر داده‌اند. این قطعات کوچک به ما اجازه داده‌اند دستگاه‌هایی بسازیم که زمانی در حد تخیل بودند: کامپیوترهایی در جیب ما، ساعت‌هایی که ضربان قلب را اندازه میگیرند و سیستم‌هایی که با سرعت بالا داده‌ها را پردازش می‌کنند. با وجود چالش‌هایی مانند تعمیر دشوار، مزایای بی‌شمار آن‌ها از جمله کاهش اندازه، هزینه و بهبود عملکرد، استفاده از آن‌ها را به یک استاندارد جهانی تبدیل کرده است. درک انواع قطعات SMD و ویژگی‌های آن‌ها، یک دانش بنیادی برای هر علاقه‌مند یا متخصص در حوزه الکترونیک است.

از اینکه تا پایان این مقاله با جم ترونیک، به عنوان مرجع تخصصی و بزرگترین ارائه‌دهنده انواع ماژول‌ها، سنسورها و قطعات الکترونیک در ایران، همراه بودید صمیمانه سپاسگزاریم. امیدواریم این معرفی جامع، دید روشنی از دنیای قطعات الکترونیکی SMD به شما داده باشد.

سوالات متداول

• قطعات SMD چه تفاوتی با قطعات DIP یا THT دارند؟

تفاوت اصلی در نحوه نصب است. قطعات SMD روی سطح برد لحیم می‌شوند، در حالی که قطعات DIP پایه‌هایی دارند که از سوراخ‌های برد عبور می‌کنند. این تفاوت باعث کوچکتر شدن، افزایش تراکم و بهبود عملکرد SMD می‌شود.

• آیا تعمیر و تعویض قطعات SMD دشوارتر از قطعات معمولی است؟

بله، به دلیل اندازه بسیار کوچک و پایه‌های ظریف، تعمیر و تعویض آن‌ها به مهارت، دقت و ابزارهای خاصی مانند هویه هوای گرم، پنس‌های مخصوص و لوپ (ذره‌بین) نیاز دارد و از کار با قطعات پایه‌دار سخت‌تر است.

• برای لحیم‌کاری قطعات SMD به چه ابزارهایی نیاز داریم؟

برای کار حرفه‌ای، به هویه هوای گرم (هیتر)، خمیر قلع، پنس آنتی استاتیک و مایع فلاکس نیاز است. برای کارهای ساده‌تر یا قطعات بزرگتر مانند مقاومت‌ها و خازن‌های سایز 0805، میتوان از هویه‌های معمولی با نوک نازک نیز استفاده کرد.

• آیا میتوان از قطعات SMD در مدارهای قدرتی استفاده کرد؟

به طور کلی، این قطعات برای کاربردهای با توان پایین طراحی شده‌اند. با این حال، انواع خاصی از ماسفت‌ها، مقاومت‌ها و دیودهای SMD با بسته‌بندی‌های ویژه وجود دارند که برای تحمل جریان و توان بالاتر بهینه شده‌اند، اما همچنان محدودیت‌های بیشتری نسبت به همتاهای پایه‌دار خود دارند.
