قطعی اینترنت یا کندی سرعت شبکه در حساس‌ترین لحظات، اتفاقی است که بسیاری از ما تجربه کرده‌ایم. اغلب اولین چیزی که به ذهن می‌رسد، مشکل از سمت سرویس‌دهنده اینترنت است، اما در بسیاری از موارد، مقصر اصلی یک کابل شبکه معیوب است که دور از چشم باقی مانده. اگر می‌خواهید بدانید تست کابل شبکه چیست و چطور می‌توان از سلامت زیرساخت شبکه مطمئن شد، جای درستی آمده‌اید. در این مطلب، به زبان ساده و قدم به قدم، روش‌های مختلف عیب‌یابی و تست کابل شبکه را بررسی می‌کنیم تا خودتان بتوانید مانند یک متخصص، مشکلات شبکه را شناسایی و برطرف سازید.
وقتی صحبت از بررسی اتصال و سلامت کابل‌ها می‌شود، روش‌های مختلفی وجود دارد. انتخاب روش مناسب بستگی به شرایط، ابزارهای در دسترس و دقت مورد نیاز شما دارد. برای یک کاربر خانگی، شاید یک بررسی ساده کافی باشد، اما برای یک کسب و کار که پایداری شبکه در آن مهم است، آزمایش‌های دقیق‌تری لازم است. به طور کلی، دو رویکرد اصلی برای این کار وجود دارد که هر کدام استانداردهای خاص خود را دارند و نتایج متفاوتی را نشان می‌دهند. در ادامه این دو روش اصلی را که به عنوان انواع تست کابل شبکه شناخته می‌شوند، بررسی می‌کنیم.
ساده‌ترین و رایج‌ترین روش برای تست کابل شبکه، آزمون چنل است. در این روش، کل مسیر انتقال داده از پچ پنل تا پریز شبکه یا کامپیوتر کاربر نهایی بررسی می‌شود. این مسیر شامل تمام اتصالات، از جمله پچ کوردها (کابل‌های کوتاه رابط) و کیستون‌ها است. انجام این تست نسبتا آسان است. کافی است دو سر کابل اصلی را که به کیستون متصل است، با استفاده از پچ کورد به دستگاه تستر وصل کنید. این آزمایش به شما نشان می‌دهد که آیا سیگنال به درستی در کل کانال ارتباطی حرکت می‌کند یا خیر. اگرچه این تست برای اطمینان از کارکرد کلی شبکه خوب است، اما تمام جزئیات فنی و ضعف‌های احتمالی کابل را مشخص نمی‌کند.
شما می‌توانید برای تهیه آچار سوکت زن شبکه کلیک کنید.
آزمون پرمننت یک روش بسیار دقیق‌تر و البته سخت‌گیرانه‌تر برای تست کابل شبکه است. این آزمایش فقط لینک ثابت و دائمی شبکه، یعنی کابل اصلی که در دیوار یا داکت قرار دارد و به کیستون‌ها در دو طرف متصل است را بررسی می‌کند. در این حالت، پچ کوردها از معادله حذف می‌شوند تا کیفیت خود کابل به تنهایی سنجیده شود. برای این کار، ماژول‌های مخصوص پرمننت به دو سر کابل زده شده و سپس به تستر حرفه‌ای متصل می‌شوند.
کابلی که آزمون پرمننت را با موفقیت پشت سر بگذارد، قطعا آزمون چنل را نیز پاس خواهد کرد. اما عکس این موضوع همیشه صادق نیست. ممکن است یک کابل در تست چنل سالم به نظر برسد، ولی در تست پرمننت به دلیل ضعف‌های جزئی رد شود. به همین دلیل در شبکه‌های بزرگ و حساس که سرعت و پایداری اهمیت بالایی دارد، گرفتن تاییدیه تست پرمننت یک استاندارد مهم محسوب می‌شود.
همیشه برای یک بررسی اولیه به دستگاه‌های گران‌قیمت نیاز نیست. گاهی با چند راهکار ساده و بدون هیچ ابزاری می‌توان مشکلات احتمالی را پیدا کرد. اگر در خانه یا محل کار خود با قطعی شبکه مواجه شدید و تستر در دسترس نداشتید، قبل از هر کار دیگری، موارد زیر را بررسی کنید. این روش‌ها گرچه دقت کمتری دارند، اما اغلب می‌توانند مشکلات فیزیکی و واضح را آشکار سازند. به یاد داشته باشید که این یک بازرسی اولیه است و برای اطمینان کامل، استفاده از دستگاه توصیه می‌شود.

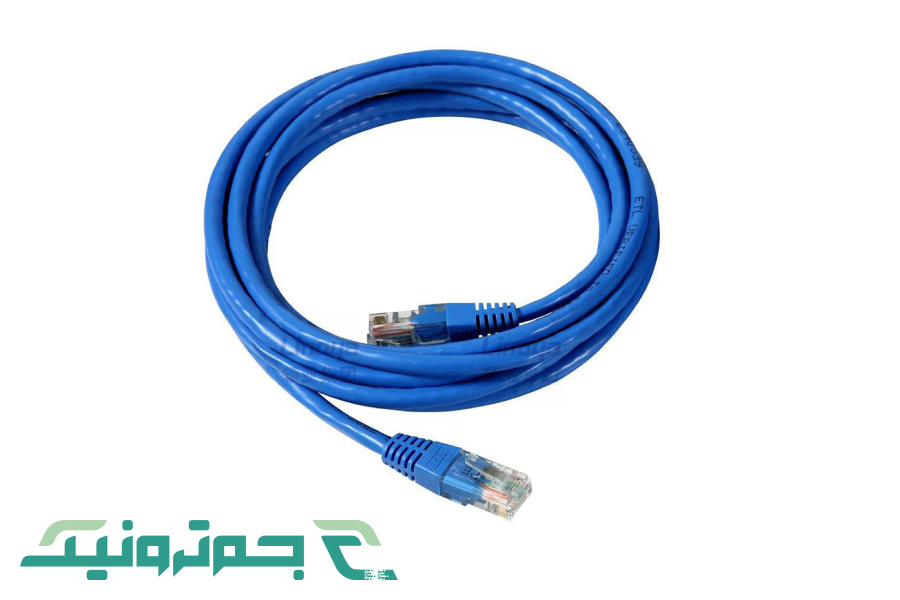

اولین قدم، بررسی چشمی تمام طول کابل است. به دنبال هرگونه آسیب فیزیکی مانند پارگی روکش، له شدگی، یا پیچ خوردگی شدید باشید. کابل شبکه نباید بیش از حد کشیده یا در زوایای تند خم شده باشد. این آسیب‌ها می‌توانند به زوج سیم‌های داخلی صدمه بزنند و باعث قطعی یا افت شدید کیفیت سیگنال شوند.
در مرحله بعد، محل اتصال کابل به تجهیزات را چک کنید. سوکت کابل (RJ-45) باید به طور کامل و محکم در پورت دستگاه (کامپیوتر، مودم یا سوئیچ) قرار گرفته باشد. گاهی یک اتصال شل باعث قطعی‌های مکرر می‌شود. چراغ‌های LED روی پورت شبکه را نیز بررسی کنید. اگر پس از اتصال کابل، چراغ اتصال روشن نشد یا به صورت نامنظم چشمک زد، به احتمال زیاد مشکلی در کابل یا اتصال آن وجود دارد. عدم دریافت سیگنال یک نشانه واضح از وجود ایراد است.
همچنین بخوانید: آچار شبکه چیست
فرآیند تست کابل شبکه همیشه مستقیم و بدون دردسر نیست. گاهی نتایج تست گیج‌کننده هستند یا یک کابل سالم، در تست رد می‌شود. شناخت خطاهای رایج به شما کمک می‌کند تا سریع‌تر مشکل اصلی را پیدا کنید و از اتلاف وقت و هزینه جلوگیری نمایید. بسیاری از این خطاها به کیفیت نصب یا تجهیزات جانبی مربوط می‌شوند، نه خود کابل.
یکی از متداول‌ترین اشتباهات، استفاده از کیستون یا سوکت بی‌کیفیت است. ممکن است شما بهترین کابل شبکه را تهیه کرده باشید، اما اگر کیستونی که استفاده می‌کنید استاندارد نباشد، در تست‌های دقیق مانند پرمننت به مشکل خواهید خورد. این قطعات کوچک نقش بزرگی در حفظ کیفیت سیگنال دارند. مشکل دیگر، پانچ کردن نادرست سیم‌ها در کیستون است. اگر زوج سیم‌ها به درستی یا با ترتیب رنگ اشتباه پانچ شوند، خطایی به نام "Wire Map" رخ می‌دهد که به معنای نقشه سیم‌کشی اشتباه است و باعث می‌شود کابل اصلا کار نکند. در جدول زیر به برخی از این خطاها و دلایل احتمالی آن‌ها اشاره شده است.
نام خطا (پارامتر تست) | دلیل احتمالی بروز خطا |
Wire Map | ترتیب اشتباه رنگ‌بندی سیم‌ها، اتصال کوتاه بین دو یا چند سیم، یا قطعی کامل یک یا چند رشته سیم. |
Return Loss | کشیدگی بیش از حد کابل در زمان نصب، استفاده از کانکتور نامرغوب، یا خمیدگی بیش از حد استاندارد کابل. |
Insertion Loss | طولانی بودن بیش از حد کابل (بیشتر از ۹۰ متر برای لینک ثابت)، کیفیت پایین مس به کار رفته در کابل، یا دمای بالای محیط. |
NEXT (Near-End Crosstalk) | پانچ نامناسب سیم‌ها در کیستون، باز شدن بیش از حد پیچش زوج سیم‌ها، یا استفاده از کابل و قطعات با استانداردهای متفاوت. |
DC Loop Resistance | کیفیت پایین مس یا وجود ناخالصی در آن، اتصال ضعیف در کیستون یا سوکت، یا وجود اکسیداسیون در محل اتصال. |
برای یک کابل شبکه تست دقیق و قابل اعتماد، به ابزارهای مخصوصی نیاز است. این ابزارها که به آن‌ها تستر شبکه گفته می‌شود، در مدل‌ها و با قابلیت‌های گوناگونی عرضه می‌شوند. انتخاب تستر مناسب به نیاز شما بستگی دارد؛ از یک بررسی ساده برای اطمینان از برقراری اتصال گرفته تا تحلیل کامل کیفیت سیگنال برای شبکه‌های پرسرعت.

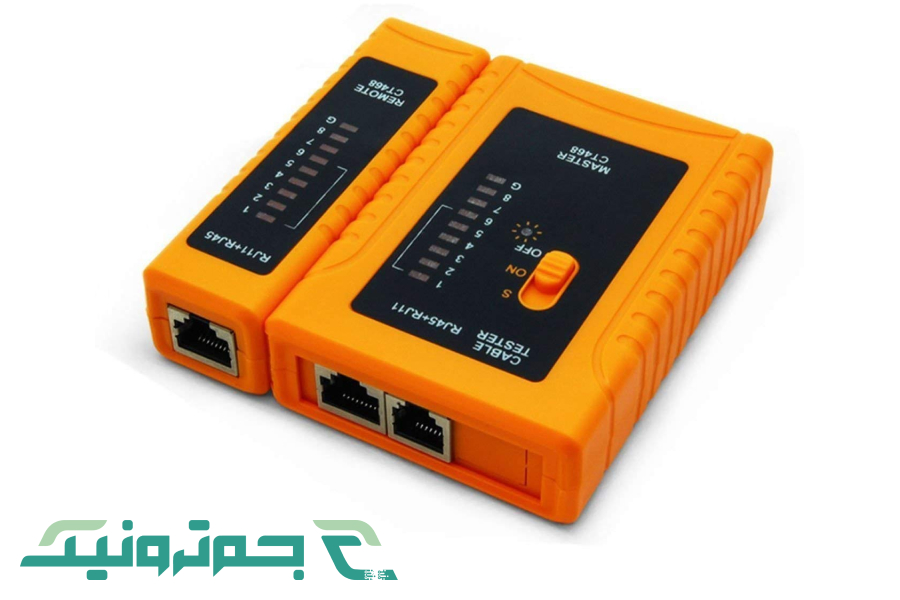

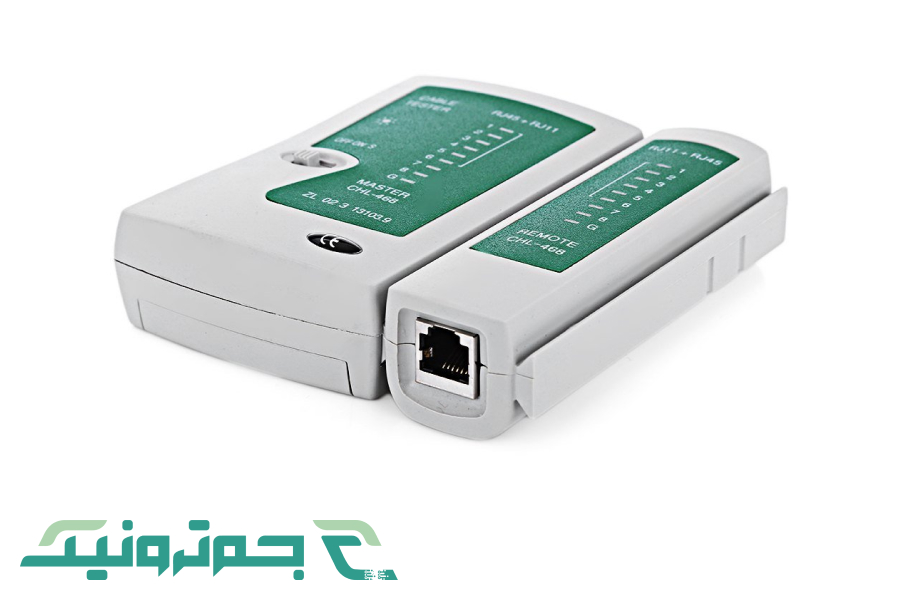

این ابزارها ساده‌ترین و ارزان‌ترین نوع تستر هستند. وظیفه اصلی آن‌ها بررسی صحت سیم‌کشی یا همان Wire Map است. یک تستر دستی معمولا از دو بخش تشکیل شده که به دو سر کابل متصل می‌شوند. سپس با ارسال یک سیگنال ساده، ترتیب اتصال ۸ رشته سیم را بررسی کرده و با استفاده از چراغ‌های LED به شما نشان می‌دهند که آیا اتصال برقرار است، آیا ترتیب سیم‌ها درست است، یا اینکه قطعی یا اتصال کوتاه وجود دارد یا خیر. این تسترها برای کارهای خانگی و نصب‌های کوچک بسیار مناسب هستند اما اطلاعاتی درباره کیفیت سیگنال، سرعت یا پارامترهای دیگر ارائه نمی‌دهند.
این مدل‌ها یک پله بالاتر از تسترهای دستی قرار می‌گیرند. علاوه بر تست Wire Map، قابلیت‌های بیشتری مانند اندازه‌گیری طول کابل، شناسایی فاصله تا قطعی و گاهی تشخیص نوع دستگاه متصل به کابل (مانند سوئیچ یا کامپیوتر) را دارند. این تسترها معمولا یک صفحه نمایش LCD کوچک دارند که نتایج را به صورت واضح‌تری نمایش می‌دهد. تسترهای دیجیتال برای تکنسین‌های شبکه که نیاز به اطلاعات بیشتری برای عیب‌یابی دارند، انتخاب خوبی محسوب می‌شوند.
این دستگاه‌ها پیشرفته‌ترین و دقیق‌ترین ابزارهای تست کابل شبکه هستند.
تسترهای Qualification: این تسترها می‌توانند توانایی کابل برای پشتیبانی از سرعت‌های مشخص (مانند 1 گیگابیت بر ثانیه یا 10 گیگابیت بر ثانیه) را ارزیابی کنند. آن‌ها شرایط واقعی شبکه را شبیه‌سازی کرده و پارامترهایی مانند نویز و تداخل را می‌سنجند تا مشخص کنند آیا کابل برای کاربرد مورد نظر شما مناسب است یا نه.
تسترهای Certification: این ابزارها که به آن‌ها تستر فلوک نیز گفته می‌شود (برگرفته از نام یکی از معتبرترین برندها)، بالاترین سطح از آزمایش را ارائه می‌دهند. آن‌ها کابل را بر اساس استانداردهای بین‌المللی مانند TIA/ISO به طور کامل تحلیل می‌کنند و پارامترهای بسیار دقیقی مانند NEXT, Return Loss و Delay Skew را اندازه‌گیری می‌نمایند. در نهایت یک گزارش کامل با نتیجه Pass یا Fail ارائه می‌دهند. این تسترها برای پروژه‌های بزرگ و زیرساخت‌های حساس که نیاز به ضمانت عملکرد دارند، ضروری هستند.
بیشتر بخوانید: کابل شبکه چیست؟
وقتی صحبت از تست کابل شبکه در سطح حرفه‌ای می‌شود، نام «فلوک» (Fluke) بیش از هر برند دیگری شنیده می‌شود. تست فلوک در واقع یک استاندارد برای تأیید صلاحیت یا (Certification) کابل‌کشی شبکه محسوب می‌شود، نه فقط یک بررسی ساده. تستر فلوک کابل را بر اساس معیارهای دقیق بین‌المللی مانند TIA/EIA ارزیابی کرده و پارامترهای متعددی نظیر نویز، تداخل سیگنال بین زوج‌سیم‌ها (NEXT) و افت سیگنال بازگشتی (Return Loss) را با دقت بالا اندازه‌گیری می‌کند. این دستگاه در نهایت یک گزارش کامل ارائه می‌دهد که نشان می‌دهد آیا زیرساخت شما توانایی پشتیبانی از سرعت‌های بالا (مانند 10 گیگابیت بر ثانیه) را دارد یا خیر.
در مقابل، تسترهای معمولی یا دستی، تنها به بررسی صحت اتصال فیزیکی سیم‌ها (Wire Map) می‌پردازند. آن‌ها به شما می‌گویند که آیا اتصالات قطع، کوتاه یا جابجا هستند، اما هیچ اطلاعاتی درباره کیفیت سیگنال و عملکرد کابل تحت فشار ارائه نمی‌دهند. به زبان ساده، یک تستر معمولی بررسی می‌کند که آیا جاده‌ای بین دو نقطه وجود دارد یا نه؛ اما تستر فلوک به شما می‌گوید این جاده چند لاین دارد، حداکثر سرعت مجاز در آن چقدر است و آیا برای عبور ماشین‌های سنگین ایمن است یا خیر.
نوع تستر | قابلیت اصلی | کاربرد اصلی | حدود قیمت |
دستی (Manual) | تست صحت اتصال و نقشه سیم (Wire Map) | کاربران خانگی، نصب‌های کوچک | پایین |
دیجیتال (Verification) | تست Wire Map، اندازه‌گیری طول، شناسایی قطعی | تکنسین‌های شبکه، عیب‌یابی عمومی | متوسط |
حرفه‌ای (Certification) | تحلیل کامل سیگنال طبق استانداردهای جهانی (TIA/ISO) | پروژه‌های بزرگ، دیتاسنترها، شبکه‌های حساس | بسیار بالا |
دریافت یک گزارش چند صفحه‌ای از تستر حرفه‌ای می‌تواند کمی گیج‌کننده باشد، اما درک مفاهیم اصلی آن برای تشخیص دقیق مشکل ضروری است. اولین و مهم‌ترین بخش هر گزارش، Wire Map یا نقشه سیم‌کشی است. این بخش باید اتصال صحیح تمام هشت رشته سیم از یک سر به سر دیگر را نشان دهد؛ هرگونه قطعی (Open) یا اتصال اشتباه (Cross) در این بخش به معنای رد شدن قطعی تست است و باید ابتدا برطرف شود. پس از آن، به پارامترهای عملکردی می‌رسیم.
به دنبال مقداری به نام Headroom یا حاشیه اطمینان بگردید. این عدد نشان می‌دهد که کابل شما با چه اختلافی استانداردها را پشت سر گذاشته است. هرچه این عدد بزرگتر باشد، کیفیت نصب و کابل بهتر است. برای مثال، پارامتر NEXT (Near-End Crosstalk) میزان تداخل سیگنال بین زوج‌سیم‌ها را نشان می‌دهد؛ اگر این بخش Pass شده باشد یعنی نویز در سطح قابل قبولی قرار دارد. یا پارامتر Return Loss که افت سیگنال بازگشتی را می‌سنجد؛ رد شدن در این آزمون می‌تواند نشان‌دهنده کشیدگی بیش از حد کابل یا یک کانکتور بی‌کیفیت باشد. یادگیری خواندن این گزارش‌ها به شما کمک می‌کند تا به جای عیب‌یابی کلی، مستقیما به سراغ نقطه ضعف شبکه بروید.
همانطور که دیدیم، تست کابل شبکه یک فرآیند چندوجهی است که از یک بازرسی ساده چشمی شروع شده و به تحلیل‌های دقیق با دستگاه‌های پیشرفته ختم می‌شود. درک تفاوت بین تست چنل و پرمننت، شناخت خطاهای رایج در زمان نصب و آشنایی با انواع تسترها به شما کمک می‌کند تا با دید بازتری به سراغ عیب‌یابی شبکه خود بروید. یک زیرساخت سالم و بدون نقص، تضمین‌کننده ارتباطی پایدار و پرسرعت است. فراموش نکنید که سرمایه‌گذاری روی کابل و قطعات با کیفیت و همچنین نصب صحیح، از بروز بسیاری از مشکلات در آینده جلوگیری می‌کند و در بلندمدت باعث صرفه‌جویی در وقت و هزینه خواهد شد.
مجموعه جم ترونیک، به عنوان یکی از مراجع اصلی ارائه دهنده انواع ماژول‌ها، سنسورها و قطعات الکترونیک در ایران، همواره در تلاش است تا با ارائه اطلاعات فنی و دقیق، شما را در پروژه‌هایتان یاری کند. از اینکه تا پایان این مطلب با ما همراه بودید، صمیمانه سپاسگزاریم. شما همچنین می‌توانید برای تهیه انواع سیم و کابل شبکه و تلفن روی خرید کابل شبکه کلیک کنید.
بهترین روش برای تست کابل شبکه در خانه چیست؟
برای مصارف خانگی، ابتدا کابل را به صورت چشمی برای آسیب‌دیدگی بررسی کنید. سپس با استفاده از یک تستر دستی ساده، از صحت اتصال سیم‌ها (Wire Map) مطمئن شوید. این دو مرحله اغلب مشکلات رایج را مشخص می‌کنند.
آیا طول کابل در نتیجه تست تاثیر دارد؟
بله، طول کابل یکی از موارد مهم است. طبق استانداردها، طول لینک ثابت نباید از ۹۰ متر و طول کل کانال (با احتساب پچ کوردها) نباید از ۱۰۰ متر بیشتر شود. طول بیش از حد باعث افت شدید سیگنال می‌شود.
چراغ تستر کابل شبکه چه چیزی را نشان می‌دهد؟
در تسترهای دستی، هر چراغ معمولا به یکی از ۸ رشته سیم داخل کابل اختصاص دارد. روشن شدن منظم چراغ‌ها به ترتیب نشان‌دهنده اتصال صحیح است. روشن نشدن یا روشن شدن نامنظم چراغ‌ها به معنی وجود قطعی یا مشکل در سیم کشی است.
