۲۴ اردیبهشت ۱۴۰۴
در دنیای امروز که تجهیزات الکترونیکی در تمام جنبه‌های زندگی ما حضور دارند، توانایی تشخیص، بررسی و اندازه‌گیری پارامترهای مختلف الکتریکی اهمیت زیادی دارد؛ یکی از مهم‌ترین ابزارهایی که برای این منظور به کار میرود، مولتی‌متر است. مولتی‌متر، ابزاری چندکاره برای اندازه‌گیری کمیت‌های الکتریکی مانند ولتاژ، جریان، مقاومت و حتی فرکانس به شمار میرود. این ابزار در صنایع الکترونیک و برق کاربرد داشته و برای تعمیرکاران، دانشجویان، تکنسین‌ها و حتی علاقه‌مندان به ساخت پروژه‌های خانگی، یکی از ضروری‌ترین وسایل محسوب می‌شود. آموزش مولتی متر می‌تواند به شما کمک کند تا درک بهتری از عملکرد مدارها و قطعات الکترونیکی پیدا کنید.
همچنین، با داشتن دانش کافی در مورد طرز کار مولتی متر، می‌توانید بسیاری از مشکلات رایج در دستگاه‌های برقی و الکترونیکی را به‌راحتی عیب‌یابی و رفع کنید. در این مطلب قصد داریم به‌طور جامع و کاربردی، اجزای مختلف مولتی‌متر، نحوه استفاده از مدل دیجیتال و آنالوگ و طریقه اندازه‌گیری کمیت‌هایی مثل جریان، ولتاژ، مقاومت و فرکانس را بررسی کنیم.
برای خرید تجهیزات اندازه گیری با بهترین کیفیت و قیمت در جم ترونیک کلیک کنید.

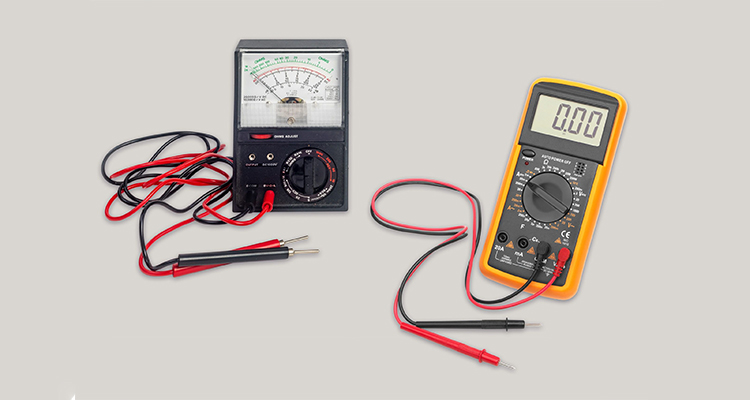

مولتی‌مترها در دو نوع دیجیتال و آنالوگ عرضه می‌شوند. نوع دیجیتال دارای نمایشگر LCD است که اعداد را دقیق و واضح نشان داده و نوع آنالوگ با عقربه روی صفحه مدرج اطلاعات را نمایش می‌دهد. اگرچه مدل‌های آنالوگ امروزه کمتر استفاده می‌شوند، اما هنوز هم در برخی کاربردهای خاص مورد توجه قرار دارند.

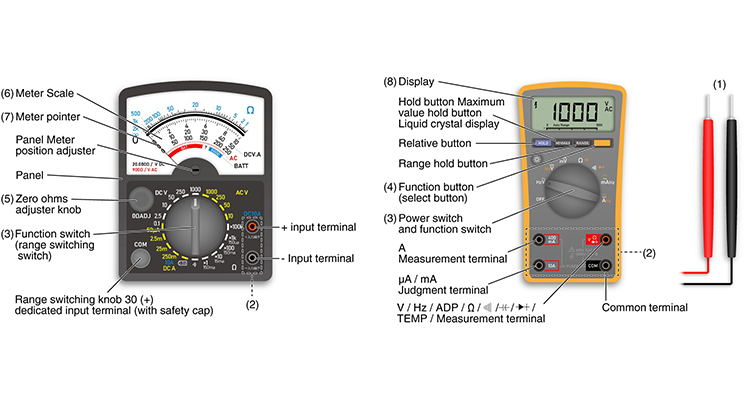

برای آموزش مولتی متر، ابتدا باید با اجزای اصلی این دستگاه آشنا شوید. در هر مولتی متر، چه آنالوگ و چه دیجیتال، اجزای مشخصی وجود دارد که کارکرد کلی دستگاه را شکل می‌دهند. در ادامه این اجزا معرفی شدهاند:
صفحه نمایش: در مولتی‌متر دیجیتال، صفحه نمایش LCD عدد دقیق اندازه‌گیری را نشان می‌دهد. در مدل‌های آنالوگ، یک عقربه روی یک مقیاس حرکت می‌کند.
کلید سلکتور (سلکتور چرخشی): این کلید برای انتخاب نوع اندازه‌گیری (ولتاژ AC یا DC، جریان، مقاومت و غیره) استفاده می‌شود.
پورت‌های اتصال پراب: معمولاً شامل سه تا چهار ورودی است، مانند COM (مشترک)، VΩmA (برای ولتاژ، مقاومت و جریان‌های پایین) و A10 یا A20 برای جریان‌های بالا.
پراب‌ها: دو سیم قرمز و سیاه که برای تماس با نقاط مدار به کار می‌روند.
فیوز داخلی و باتری: فیوزها برای حفاظت در برابر جریان‌های بالا و باتری برای تغذیه مدار داخلی در مدل دیجیتال تعبیه شدهاند.
دکمه‌ها و قابلیت‌ها: در مدل‌های دیجیتال، دکمه‌هایی برای Hold (نگه‌داشتن مقدار)، Range (انتخاب محدوده دستی) و تست دیود/پیوستگی وجود دارد.
شناخت این اجزا پایه‌ای برای نحوه کار با مولتی متر است و به کاربر کمک می‌کند تا تنظیمات مناسب را برای اندازه‌گیری بیابد.

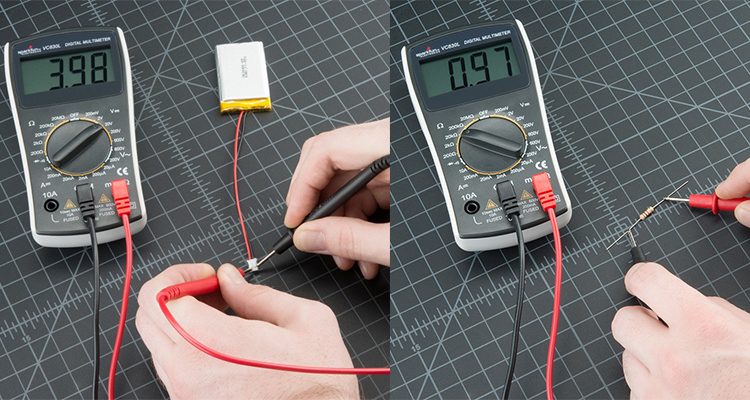

در آموزش مولتی متر، مدل دیجیتال به دلیل سادگی بیشتر مورد استفاده قرار می‌گیرد. در مولتی متر دیجیتال، برای شروع اندازه‌گیری باید سلکتور را روی نوع کمیت موردنظر قرار دهید. مثلاً برای اندازه‌گیری ولتاژ مستقیم، آن را روی DCV و برای جریان متناوب روی ACV تنظیم می‌کنید. سپس ابتدا پراب مشکی را به پورت COM و پراب قرمز را به پورت مناسب (بسته به نوع اندازه‌گیری) وصل کنید؛ و سر دیگر آن‌ها را به دو سر المانی که قصد اندازه‌گیری دارید متصل می‌کنید. مقدار موردنظر روی نمایشگر ظاهر می‌شود؛ برای دقت بیشتر، می‌توانید از دکمه Hold برای ثبت مقدار استفاده کنید. برخی مولتی مترهای پیشرفته دارای قابلیت‌هایی مانند تست دیود، تست اتصال کوتاه (با صدا)، اندازه‌گیری دما با ترموکوپل و تست ترانزیستور نیز هستند.
در اندازه‌گیری مقاومت یا تست اتصال، بهتر است برق مدار را قطع کرده و پراب‌ها را روی دو سر قطعه بگذارید. صفحه‌نمایش مقدار مقاومت را نشان می‌دهد. برای ولتاژ، مولتی‌متر را در حالت V (AC یا DC) قرار دهید و پراب‌ها را روی نقاط مدار متصل کنید. خواندن دیجیتال دقیق و سریع انجام می‌شود.

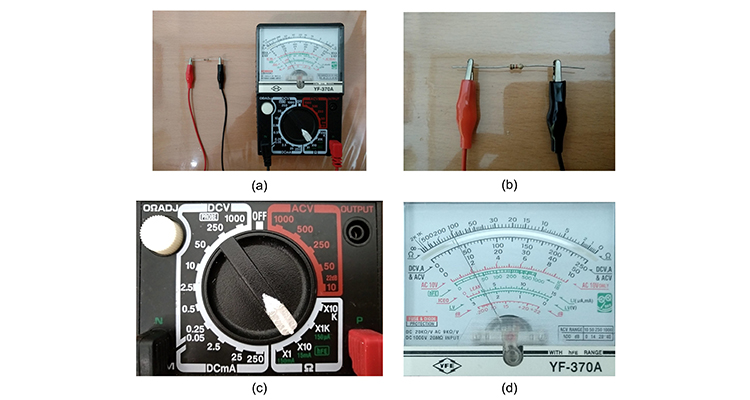

کار با مولتی‌متر آنالوگ نیاز به دقت بیشتری دارد چون مقادیر باید روی مقیاس خوانده شوند. نحوه کار با مولتی متر آنالوگ نیز مشابه دیجیتال است اما با چند تفاوت کلیدی:
تنظیم صفر مقاومت: پیش از اندازه‌گیری مقاومت، لازم است با اتصال دو پراب به هم و چرخاندن پتانسیومتر، عقربه را روی صفر تنظیم کنید.
خواندن مقیاس مناسب: برای هر نوع اندازه‌گیری باید مقیاس مناسب را انتخاب کنید و عقربه را بخوانید.
تغییر رنج اندازه‌گیری: برای دقت بیشتر، می‌توانید از رنج‌های مختلف موجود روی سلکتور استفاده کنید.
در آموزش کار با مولتی متر آنالوگ باید توجه کرد که نوسان عقربه در جریان‌های متغیر یا مقادیر بالا ممکن است باعث شکستگی یا خطای خواندن شود.
برای اندازه‌گیری جریان، باید مولتی‌متر را به‌صورت سری در مدار قرار دهید؛ یعنی باید یکی از مسیرهای عبور جریان را قطع کرده و پراب‌های مولتی‌متر را به دو سر بازشده وصل کنید. این روش برای اندازه‌گیری جریان DC یا AC به کار میرود.
دقت داشته باشید که در صورت استفاده از محدوده جریان اشتباه یا پورت اشتباه، احتمال سوختن فیوز داخلی وجود دارد؛ به همین دلیل هنگام آموزش مولتی متر تأکید می‌شود که قبل از اندازه‌گیری جریان‌های بالا، پراب قرمز را به پورت مخصوص آمپر بالا منتقل کرده و رنج مناسب را انتخاب کنید.

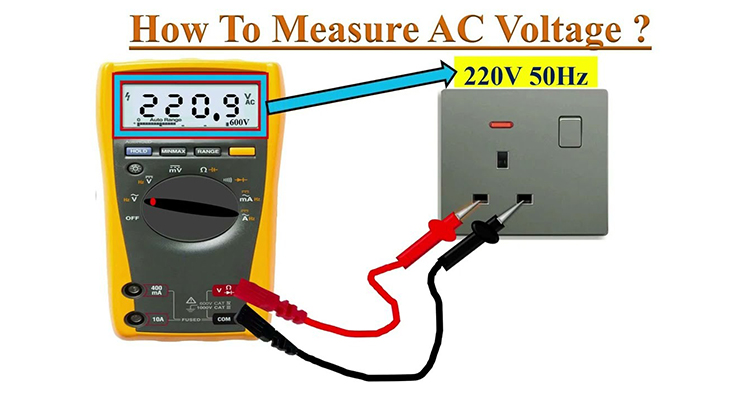

برای ولتاژ، نیازی به قطع مدار نیست. کافی است پراب‌ها را روی دو نقطه موردنظر قرار دهید. اگر نوع ولتاژ مشخص است (مثلاً DC در باتری یا آداپتور)، کلید سلکتور را روی DC Voltage و اگر ولتاژ برق شهر است، روی AC Voltage قرار دهید.
در طرز کار مولتی متر برای ولتاژ، نکته مهم آن است که رنج ولتاژ باید به‌درستی انتخاب شود تا از آسیب‌دیدگی دستگاه جلوگیری گردد. همچنین در هنگام اندازه‌گیری ولتاژ AC، رعایت نکات ایمنی به دلیل خطر برق گرفتگی ضروری است؛ به همین منظور، باید از اندازه‌گیری ولتاژهای بالا (مانند 220 ولت خانگی) بدون پراب‌های عایق‌دار و دستکش محافظ خودداری کنید.
بیشتر بدانید: نحوه تست ماسفت
یکی از رایج‌ترین کاربردها در آموزش مولتی متر، اندازه‌گیری مقاومت قطعات است. برای این کار، ابتدا برق مدار را قطع کرده و سپس پراب‌ها را به دو سر مقاومت یا مسیر مدار وصل کنید. اگر مقدار نمایش داده‌شده بسیار بالا یا بینهایت بود، به این معناست که اتصال وجود ندارد یا قطعه قطع است.
مولتی‌مترهای دیجیتال معمولاً امکان اندازه‌گیری مقاومت در محدوده‌ای از چند اهم تا مگااهم را دارند. در هنگام استفاده از مدل آنالوگ، تنظیم صفر قبل از شروع بسیار اهمیت دارد تا دقت خواندن بالا باشد. همچنین، از اندازه‌گیری مقاومت در مدار روشن خودداری کنید، زیرا جریان می‌تواند به مولتی‌متر آسیب بزند.

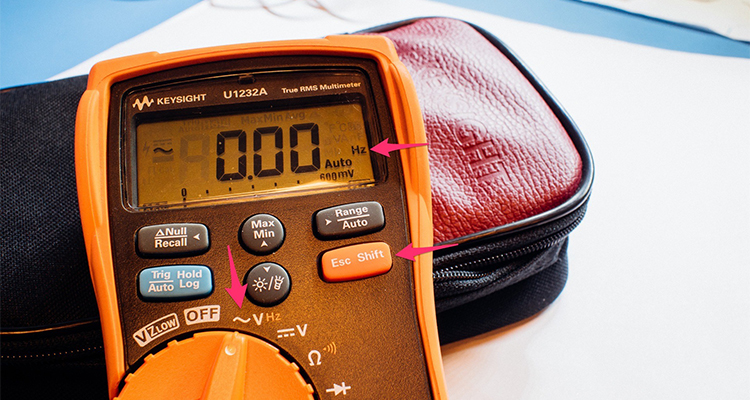

همه مولتی‌مترها قابلیت اندازه‌گیری فرکانس را ندارند؛ اما در مدل‌هایی که این امکان وجود دارد، معمولاً گزینه‌ای با علامت Hz روی سلکتور دیده می‌شود. برای اندازه‌گیری فرکانس، کافی است پراب‌ها را به مدار متصل کنید و عدد نمایش داده شده را روی صفحه‌نمایش بخوانید.
این ویژگی به‌ویژه در تعمیرات دستگاه‌های دیجیتال یا منابع تغذیه سوییچینگ کاربرد دارد. در آموزش مولتی متر، آشنایی با نحوه اندازه‌گیری فرکانس می‌تواند یک مزیت مهم برای کاربران حرفه‌ای باشد.
آموزش مولتی متر یک مهارت کاربردی برای تمام افراد فعال در حوزه الکترونیک و برق است. با یادگیری اصولی اجزای مولتی متر و طرز کار آن، می‌توانید ولتاژ، جریان، مقاومت و حتی فرکانس را به‌صورت دقیق اندازه‌گیری کرده و عملکرد مدارها را بررسی کنید. دانستن نحوه کار با مولتی متر، چه مولتی متر دیجیتال و چه آنالوگ، به شما امکان می‌دهد عیب‌یابی دقیق‌تری داشته باشید و از خطرات احتمالی جلوگیری کنید.
اگر به دنبال یادگیری تعمیرات یا طراحی مدارهای الکترونیکی هستید، کار با مولتی متر یکی از اولین مهارت‌هایی است که باید به آن مسلط شوید. با تمرین و رعایت نکات ایمنی، این ابزار ساده اما قدرتمند می‌تواند تبدیل به همراه همیشگی شما در دنیای الکترونیک شود.
آیا می‌توان از مولتی متر برای تست سلامت باتری استفاده کرد؟
بله با قرار دادن سلکتور روی DC Voltage و اتصال پراب‌ها به دو سر باتری، می‌توان ولتاژ خروجی آن را اندازه‌گیری و سلامت آن را بررسی کرد.
چگونه می‌توان از مولتی متر برای تشخیص قطعات معیوب استفاده کرد؟
با اندازه‌گیری ولتاژ، مقاومت یا تست اتصال قطعات، می‌توان قطعات معیوب مانند مقاومت‌های سوخته یا دیودهای خراب را شناسایی کرد.
چه اشتباهات رایجی ممکن است هنگام استفاده از مولتی متر رخ دهد؟
استفاده از رنج یا پورت اشتباه، اندازه‌گیری جریان بدون قطع مدار و تماس با ولتاژ بالا بدون رعایت نکات ایمنی از رایج‌ترین اشتباهات هستند.
