آشنایی با قطعات برد موبایل برای مبتدیان و متخصصان

برد موبایل چه وظیفه‌ای دارد؟

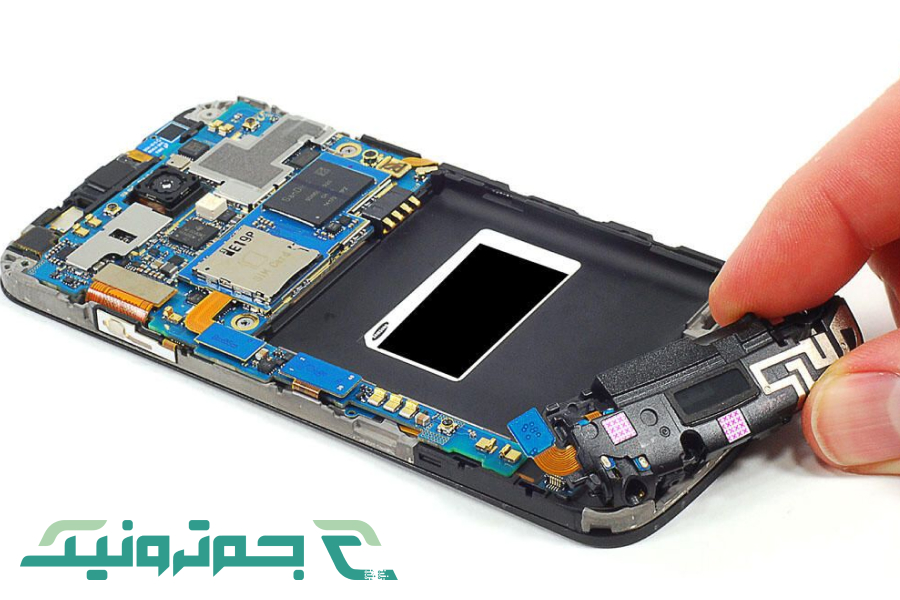

برد موبایل مهم‌ترین بخش سخت‌افزاری گوشی است و وظیفه کنترل و هماهنگ‌سازی عملکرد قطعات مختلف را بر عهده دارد. پردازنده، حافظه، مدار تغذیه، بخش شبکه، مدار شارژ، audio و سایر اجزای گوشی روی برد اصلی قرار می‌گیرند و از طریق مسیرهای الکتریکی با یکدیگر ارتباط دارند. شناخت انواع برد موبایل به تعمیرکار کمک می‌کند تا هنگام عیب‌یابی، بخش آسیب‌دیده را سریع‌تر پیدا کند. در واقع برد موبایل مانند مرکز فرماندهی گوشی عمل می‌کند و اجرای برنامه‌ها، پردازش اطلاعات و انتقال سیگنال‌ها بدون آن امکان‌پذیر نیست.

مرجع تخصصی قطعات الکترونیکی

خرید اینترنتی قطعات الکترونیک و رباتیک با بهترین قیمت و کیفیت

فروشگاهصفحه اصلیتماس با ما

انواع قطعات برد موبایل

برد موبایل را می‌توان به یک نقشه شهر تشبیه کرد که محله‌های مختلفی دارد. هر محله وظایف خاصی را مدیریت می‌کند و قطعات مرتبط با آن وظیفه را در خود جای داده است. به طور کلی، این برد به سه بلوک یا بخش اصلی تقسیم میشود. شناخت این سه بخش به ما کمک می‌کند تا بفهمیم هر گروه از قطعات روی برد موبایل در کدام قسمت قرار دارند و چه ارتباطی با یکدیگر برقرار می‌کنند. این دسته‌بندی به تعمیرکاران کمک می‌کند تا هنگام بروز مشکل، محدوده احتمالی قطعه معیوب را سریع‌تر پیدا کنند.

• بلوک فرکانس رادیویی (RF - Radio Frequency): این بخش معمولا در قسمت بالایی برد قرار دارد و مسئول تمام ارتباطات بی‌سیم گوشی است. قطعاتی مانند آنتن، سوئیچ آنتن، و آی‌سی‌های مربوط به شبکه و تقویت‌کننده‌های سیگنال در این ناحیه مستقر هستند. هر مشکلی در آنتن‌دهی یا اتصال به شبکه تلفن همراه، به احتمال زیاد به این قسمت مربوط است.

• بلوک باند پایه (Baseband): این بخش که در قسمت میانی و پایین برد دیده میشود، مرکز فرماندهی گوشی به شمار می‌رود. مهم‌ترین قطعات پردازشی مانند پردازنده مرکزی (CPU)، حافظه داخلی (هارد) و آی‌سی‌های مدیریت نیرو (پاور) و شارژ در این بلوک قرار گرفته‌اند.

• بلوک فرکانس آنالوگ (AF - Analog Frequency): این قسمت مسئولیت تبدیل سیگنال‌های دیجیتال به آنالوگ و برعکس را بر عهده دارد. تمام قطعاتی که با صدا سروکار دارند، مانند میکروفون، اسپیکر و آی‌سی صدا، در این بلوک جای می‌گیرند.

معرفی کامل قطعات اصلی برد موبایل به زبان ساده

حالا که با نقشه کلی برد آشنا شدیم، وقت آن است که با شهروندان این شهر الکترونیکی، یعنی قطعات برد موبایل، از نزدیک آشنا شویم. هرکدام از این قطعات ظاهری متفاوت و وظیفه‌ای مشخص دارند. در ادامه به معرفی مهم‌ترین آن‌ها می‌پردازیم.

پردازنده مرکزی (CPU):

این قطعه، مغز گوشی شماست. CPU تمام دستورات را پردازش می‌کند، محاسبات را انجام می‌دهد و عملکرد کلی دستگاه را کنترل می‌کند. این قطعه معمولا به شکل یک مربع مشکی رنگ در مرکز برد قرار دارد. خرابی CPU اتفاق نادری است اما اگر به دلیل ضربه شدید یا نفوذ آب آسیب ببیند، معمولا گوشی دیگر روشن نخواهد شد و تعمیر آن بسیار پرهزینه است.

---

کد کالا:019244

پیچ گوشتی آیفونی سایز ۰.۸ ریلایف RL-720

294٬000

افزودن به سبد

---

کد کالا:019049

تاچ کش قفلی معمولی MS-161 (زرد)

120٬000

افزودن به سبد

---

کد کالا:018822

پد حرارتی برش خورده (ابعاد 12*12*1.5 میلی متر)

621٬000

افزودن به سبد

---

کد کالا:018757

قاب باز کن پلاستیکی سانشاین SUNSHINE-SS-040

235٬000

افزودن به سبد

آی‌سی‌ها (IC - Integrated Circuits):

آی‌سی‌ها مدارهای مجتمعی هستند که برای انجام یک وظیفه خاص طراحی شده‌اند.

• آی‌سی پاور (تغذیه): وظیفه این قطعه، دریافت ولتاژ از باتری و توزیع آن بین سایر قطعات برد موبایل است. اگر این قطعه آسیب ببیند، گوشی اصلا روشن نمیشود.

• آی‌سی حافظه (هارد): تمام اطلاعات شما، از سیستم‌عامل گرفته تا عکس‌ها و برنامه‌ها، روی این قطعه ذخیره می‌شود. خرابی آن می‌تواند باعث ری‌استارت شدن مداوم گوشی یا بالا نیامدن سیستم‌عامل شود.

• آی‌سی شارژ: این قطعه فرایند شارژ شدن باتری را مدیریت می‌کند. اگر گوشی شما شارژ نمی‌شود یا سرعت شارژ آن بسیار پایین است، به احتمال زیاد این قطعه دچار مشکل شده.

• آی‌سی بلوتوث و وای‌فای: همان‌طور که از نامش پیداست، مسئولیت ارسال و دریافت سیگنال‌های Wi-Fi و Bluetooth با این قطعه است.

چهت اطلاع از قیمت و خرید آی سی از جم ترونیک کلیک کنید.

خازن (Capacitor):

خازن‌ها قطعاتی هستند که انرژی الکتریکی را در خود ذخیره می‌کنند و مانند یک منبع آب کوچک و بسیار سریع عمل می‌کنند. آن‌ها به تثبیت ولتاژ در مدار کمک کرده و نویزها را حذف می‌کنند. خازن‌ها در شکل‌ها و رنگ‌های مختلفی مانند کرم، قهوه‌ای یا زرد روی برد دیده می‌شوند.

برای خرید خازن با قیمت مناسب به سایت جم ترونیک مراجعه کنید.

مقاومت (Resistor):

مقاومت‌ها جریان الکتریکی را در مدار کنترل و محدود می‌کنند. این قطعات معمولا کوچک‌ترین اجزای روی برد هستند و به رنگ‌های مشکی، سبز یا آبی دیده میشوند. مقاومت‌ها به ندرت خراب می‌شوند، مگر مقاومت‌های فیوزی که برای محافظت از مدار طراحی شده‌اند و در برابر جریان اضافه مانند یک فیوز عمل کرده و می‌سوزند.

جهت مشاهده قیمت و خرید مقاومت کلیک کنید.

سایر قطعات مهم:

• سیم‌پیچ (Inductor/Coil): ولتاژ را ذخیره کرده و مدار را در برابر تغییرات ناگهانی جریان محافظت می‌کند.

• دیود (Diode): اجازه می‌دهد جریان الکتریکی فقط از یک جهت عبور کند و مانند یک شیر یک‌طرفه عمل میکند.

• ترانزیستور (Transistor): برای قطع و وصل کردن یا تقویت سیگنال‌های الکترونیکی به کار می‌رود و یکی از پرکاربردترین قطعات روی برد موبایل است.

شما می‌توانید برای خرید دیود و همچنین خرید ترانزیستور با قیمت مناسب از جم ترونیک، روی آنها کلیک کنید.

تعویض قطعات روی برد موبایل

گاهی اوقات، یک قطعه روی برد می‌سوزد یا آسیب می‌بیند و تنها راه حل، تعویض آن است. این کار نیازمند دقت، حوصله و ابزار مناسب است. تعویض قطعات برد موبایل یک کار تخصصی است، اما آشنایی با روند کلی آن خالی از لطف نیست. ابتدا باید با استفاده از ابزاری مانند هیتر یا هویه، لحیم پایه‌های قطعه معیوب را ذوب کرد. لحیم یک آلیاژ فلزی است که برای اتصال قطعات به برد استفاده میشود.

پس از ذوب شدن لحیم، باید با دستگاهی به نام قلع‌کش، لحیم مایع را از اطراف پایه‌ها جمع‌آوری کرد. این کار مسیر را برای برداشتن قطعه قدیمی باز می‌کند. سپس با یک پنس مخصوص، قطعه خراب را به آرامی از روی برد جدا می‌کنند. این مرحله بسیار حساس است، زیرا فشار زیاد یا بی‌دقتی می‌تواند به سایر قطعات سالم یا حتی به خود برد آسیب بزند. در نهایت، قطعه جدید در جای خود قرار گرفته و پایه‌های آن دوباره با استفاده از هویه و سیم لحیم تازه، به برد متصل می‌شود. کل این فرایند باید با ظرافت انجام شود تا اتصالی محکم و بدون مشکل شکل بگیرد.

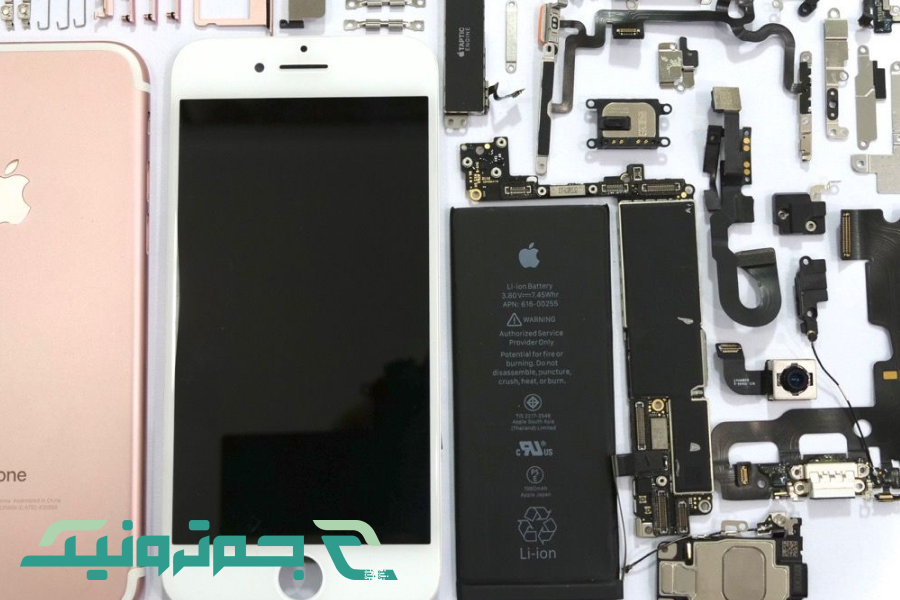

تفاوت برد اصلی و بردهای فرعی گوشی

برد اصلی گوشی وظیفه پردازش اطلاعات و مدیریت عملکرد بخش‌های مهم دستگاه را بر عهده دارد. پردازنده، حافظه، مدار مدیریت توان، تراشه شبکه و بسیاری از قطعات حساس روی این برد نصب می‌شوند. بردهای فرعی معمولاً برای انجام وظایف مشخصی مانند شارژ، اتصال کابل، انتقال صدا یا ارتباط با بعضی تجهیزات جانبی به کار می‌روند و از طریق کابل یا کانکتور به برد اصلی متصل می‌شوند. در فرآیند معرفی قطعات موبایل، توجه به تفاوت این دو نوع برد اهمیت زیادی دارد؛ زیرا خرابی برد اصلی معمولاً بخش‌های بیشتری از گوشی را تحت تأثیر قرار می‌دهد، درحالی‌که آسیب برد فرعی اغلب فقط یک عملکرد خاص را مختل می‌کند.

چگونه قطعات برد موبایل را از روی ظاهر تشخیص دهیم؟

برای آشنایی با قطعات موبایل ابتدا باید شکل، اندازه و محل قرارگیری اجزای مختلف روی برد را بررسی کنید. تراشه‌های مشکی‌رنگ معمولاً وظیفه پردازش، مدیریت توان یا ارتباطات را بر عهده دارند؛ مقاومت‌ها و خازن‌ها ابعاد کوچک‌تری دارند و در اطراف آی‌سی‌ها قرار می‌گیرند. سیم‌پیچ‌ها، دیودها، کانکتورها و فیلترها نیز با توجه به ظاهر و موقعیتشان قابل شناسایی هستند. تشخیص قطعات الکترونیکی موبایل فقط از روی شکل ظاهری همیشه دقیق نیست و برای شناسایی قطعات ریز موبایل باید از نقشه برد، شماره فنی درج‌شده روی آی‌سی و ابزارهایی مانند مولتی‌متر و لوپ تعمیراتی کمک گرفت.

چگونه قطعات برد موبایل را تست و عیب‌یابی کنیم؟

تشخیص قطعه معیوب، مهم‌ترین بخش تعمیرات است. هرچند تست دقیق هر قطعه نیازمند ابزارهای تخصصی مانند مولتی‌متر و اسیلوسکوپ است، اما بسیاری از مشکلات را می‌توان از روی علائم آن‌ها شناسایی کرد. در حقیقت، هر قطعه با خراب شدن، نشانه خاصی از خود بروز می‌دهد که برای یک تعمیرکار مانند سرنخ عمل می‌کند. دانستن این نشانه‌ها اولین گام در عیب‌یابی قطعات برد موبایل است.

برای مثال، اگر گوشی شما به طور کامل خاموش است و حتی به شارژر هم واکنشی نشان نمی‌دهد، اولین مظنون آی‌سی پاور یا آی‌سی شارژ است. اگر گوشی روشن میشود اما روی لوگوی شرکت سازنده گیر می‌کند یا مدام ری‌استارت می‌شود، به احتمال زیاد مشکل از آی‌سی حافظه (هارد) است که نمی‌تواند اطلاعات سیستم‌عامل را به درستی بارگذاری کند. مشکلات مربوط به آنتن‌دهی، قطع و وصل شدن اینترنت سیم‌کارت یا کار نکردن GPS، شما را مستقیما به سمت قطعات موجود در بلوک RF هدایت می‌کند. همچنین، اگر صدا در زمان مکالمه قطع و وصل می‌شود یا هیچ صدایی از اسپیکر پخش نمیشود، باید به سراغ آی‌سی صدا و قطعات بلوک آنالوگ رفت.

جمع بندی

برد موبایل یک مجموعه هماهنگ از قطعات الکترونیکی است که هرکدام نقشی را در عملکرد صحیح دستگاه شما بر عهده دارند. از پردازنده قدرتمند گرفته تا خازن‌ها و مقاومت‌های کوچک، نبود یا خرابی هرکدام می‌تواند کل سیستم را با مشکل مواجه کند. با اشنایی با قطعات برد موبایل و درک وظایف کلی آن‌ها، نه تنها دید بهتری نسبت به فناوری پیدا می‌کنید، بلکه در زمان بروز مشکل نیز می‌توانید علت احتمالی آن را بهتر حدس بزنید. این دانش، گام اول برای ورود به دنیای تخصصی تعمیرات و نگهداری از این دستگاه‌های همراه است.

مجموعه جم ترونیک، به عنوان یکی از بزرگ‌ترین ارائه دهندگان انواع ماژول‌ها، سنسورها و قطعات الکترونیک در ایران، همواره در تلاش است تا با ارائه محتوای آموزشی دقیق و معتبر، دانش فنی شما را افزایش دهد.

سوالات متداول

• آیا همه قطعات برد موبایل قابل تعویض هستند؟

تقریبا همه قطعات مانند آی‌سی‌ها، خازن‌ها و مقاومت‌ها قابل تعویض هستند. اما تعویض قطعاتی مانند CPU به دلیل اتصال بسیار ظریف و پیچیده، بسیار دشوار است و گاهی اوقات تعویض کل برد به صرفه‌تر است.

• مهم‌ترین قطعه روی برد کدام است؟

نمی‌توان یک قطعه را به عنوان مهم‌ترین انتخاب کرد، زیرا همه قطعات با هم کار می‌کنند. اما CPU (پردازنده) به عنوان مغز دستگاه و آی‌سی پاور به عنوان مسئول تامین انرژی، نقش‌های بسیار اساسی دارند.

• علت اصلی خرابی قطعات روی برد موبایل چیست؟

شایع‌ترین دلایل شامل ضربه خوردن، نفوذ مایعات، نوسان برق در هنگام شارژ و استفاده از شارژرهای غیراستاندارد است. گرمای بیش از حد نیز می‌تواند عمر بسیاری از قطعات برد موبایل را کاهش دهد.

• آیا می‌توانم خودم قطعات برد را تعویض کنم؟

این کار به هیچ وجه توصیه نمیشود. تعویض این قطعات نیازمند دانش فنی، ابزار دقیق (مانند میکروسکوپ و هیتر) و مهارت بالایی است. تلاش برای تعمیر بدون تجربه کافی، احتمالا منجر به آسیب بیشتر به برد خواهد شد.

• برد سبز رنگ موبایل از چه چیزی ساخته شده است؟

این برد که به آن PCB (Printed Circuit Board) می‌گویند، معمولا از لایه‌های فایبرگلاس و رزین اپوکسی به همراه لایه‌های نازک مس برای ایجاد مسیرهای ارتباطی بین قطعات روی برد موبایل ساخته می‌شود.
