آشنایی با قطعات الکترونیکی و کاربرد آنها با عکس

Inductor

معرفی قطعات الکترونیکی

در ادامه، نام قطعات الکترونیکی با عکس و توضیح کامل به‌صورت جامع و با زبانی ساده معرفی می‌کنیم. هر قطعه کاربرد و وظیفه خاصی در مدارها وسایل الکترونیکی دارند که به آنها می‌پردازیم.

مقاومت (Resistor)

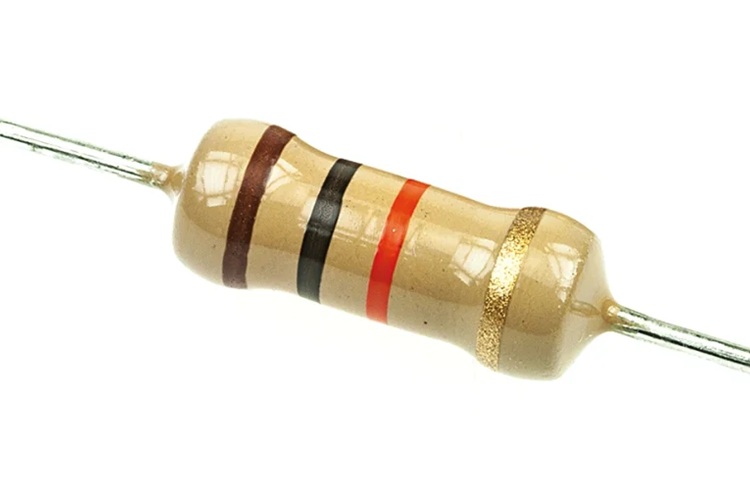

مقاومت یکی از مهم‌ترین قطعات الکترونیکی است که وظیفه محدود کردن جریان الکتریکی در مدار را بر عهده دارد. این قطعه با کاهش شدت جریان، از آسیب به سایر اجزا جلوگیری کرده و ولتاژ را در سطح مناسب نگه می‌دارد. مقاومت‌ها در انواع مختلف با مقادیر اهمی متفاوت تولید می‌شوند و در مدارهای الکتریکی برای تقسیم جریان، تنظیم سیگنال‌ها و حفاظت از قطعات حساس استفاده می‌شوند. به‌عنوان مثال، در یک مدار LED، مقاومت از سوختن دیود نوری جلوگیری می‌کند. این قطعه در تمام دستگاه‌های الکترونیکی، از رادیوهای قدیمی تا کامپیوترهای مدرن، کاربرد دارد. برای شناسایی قطعات الکترونیکی مثل مقاومت، یادگیری کدهای رنگی روی بدنه آن‌ها ضروری است تا بتوانید مقدار اهم دقیق را تشخیص دهید.

خازن (Capacitor)

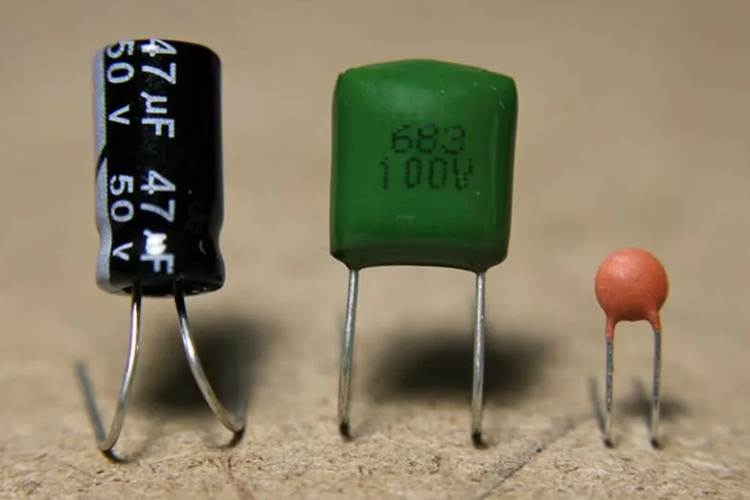

خازن انرژی الکتریکی را به‌صورت موقت ذخیره کرده و در زمان نیاز آزاد می‌کند. این قطعه مانند یک مخزن کوچک عمل می‌کند که شارژ را در خود نگه داشته و در مدارهایی مانند فیلترهای فرکانس، منابع تغذیه و تایمرها استفاده می‌شود. خازن‌ در انواع سرامیکی، الکترولیتی و تانتالیوم تولید می‌شوند و هر نوع برای کاربرد خاصی مناسب است. به‌عنوان مثال، در منابع تغذیه، خازن‌ها نوسانات ولتاژ را صاف کرده و جریان پایداری ارائه می‌دهند. این قطعه در بسیاری از دستگاه‌های روزمره مانند تلویزیون و تلفن همراه نقش کلیدی دارد. با دیدن عکس قطعات الکترونیکی متوجه می‌شوید که انواع قطعات الکترونیکی خازنی شکل‌های متنوعی دارند و در مدل‌های الکترولیتی باید به قطب مثبت و منفی دقت کرد.

دیود (Diode)

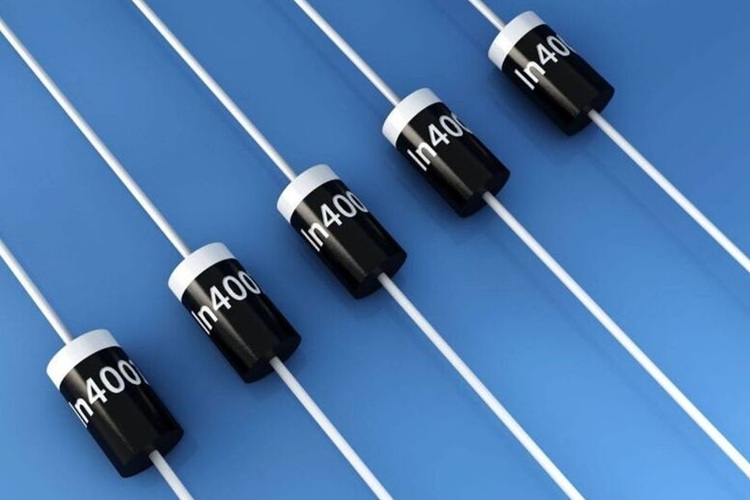

دیود قطعه‌ای است که جریان الکتریکی را تنها در یک جهت هدایت می‌کند و از عبور جریان معکوس جلوگیری می‌نماید. این ویژگی دیود را برای یکسوسازی جریان متناوب (AC) به جریان مستقیم (DC) و حفاظت از مدارها در برابر ولتاژ معکوس ایده‌آل می‌کند. دیودهای نوری (LED) نوعی دیود هستند که با عبور جریان، نور تولید می‌کنند و در نمایشگرها و چراغ‌ها استفاده می‌شوند. دیودها در سیستم‌های قدرت، شارژرها و تجهیزات مخابراتی کاربرد گسترده‌ای دارند و یکی از اجزای اصلی در طراحی مدارهای الکترونیکی هستند. معمولاً یک خط نقره‌ای یا رنگی روی بدنه دیود وجود دارد که در شناسایی قطعات الکترونیکی جهت تشخیص پایه کاتد (منفی) به شما کمک می‌کند.

ترانزیستور (Transistor)

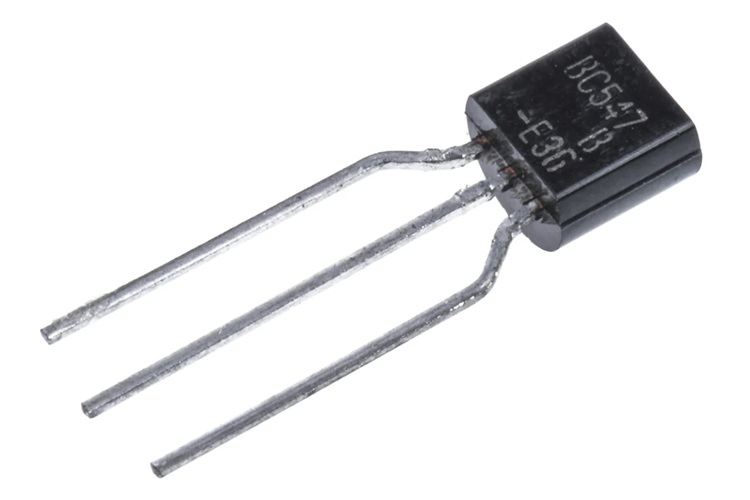

ترانزیستور یکی از مهم‌ترین اختراعات قرن بیستم است که به‌عنوان تقویت‌کننده سیگنال یا سوئیچ الکتریکی عمل می‌کند. این قطعه در انواع BJT، MOSFET و JFET تولید می‌شود و در مدارهای دیجیتال و آنالوگ نقش اساسی دارد. ترانزیستورها می‌توانند سیگنال‌های ضعیف را تقویت کرده یا جریان را در مدار قطع و وصل کنند. در دستگاه‌هایی مانند کامپیوترها، تقویت‌کننده‌های صوتی و سیستم‌های کنترل، ترانزیستورها قلب تپنده مدار هستند و عملکرد سریع و دقیق آن‌ها باعث پیشرفت فناوری شده است. برای کار با این قطعه دانستن اسم قطعات الکترونیکی و شماره فنی آن‌ها حیاتی است، زیرا ترتیب پایه‌های بیس، کلکتور و امیتر در هر مدل متفاوت است.

آی‌سی (Integrated Circuit)

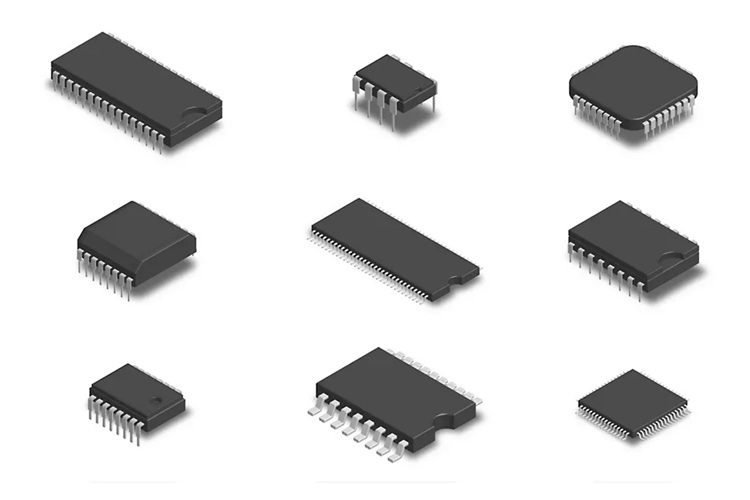

آی‌سی یا مدار مجتمع، مجموعه‌ای از قطعات الکترونیکی مانند مقاومت، خازن و ترانزیستور است که در یک تراشه کوچک ادغام شده‌اند. این قطعه وظایف پیچیده‌ای مانند پردازش داده‌ها، مدیریت سیگنال‌ها و کنترل سیستم‌ها را انجام می‌دهد. آی‌سی‌ها در انواع مختلف مانند میکروکنترلرها، پردازنده‌ها و حافظه‌ها تولید می‌شوند و در گوشی‌های هوشمند، کامپیوترها و حتی لوازم خانگی کاربرد دارند. استفاده از آی‌سی‌ها طراحی مدارها را ساده‌تر و کارآمدتر کرده و امکان ساخت دستگاه‌های کوچک و قدرتمند را فراهم کرده است. روی بدنه این قطعات معمولاً یک نقطه فرورفته وجود دارد که پایه شماره یک را نشان می‌دهد و در فرآیند شناخت قطعات الکترونیکی بسیار مهم است.

سلف (Inductor)

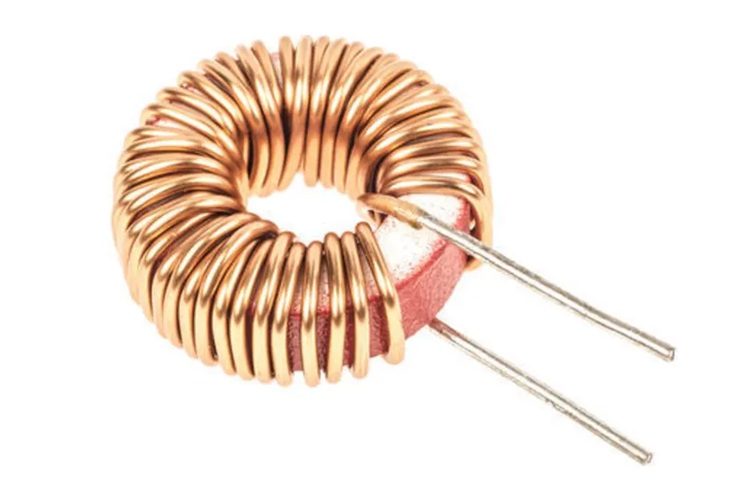

سلف یا القاگر انرژی را در یک میدان مغناطیسی ذخیره می‌کند و در مدارهایی مانند فیلترهای فرکانس، منابع تغذیه و تجهیزات رادیویی استفاده می‌شود. این قطعه معمولاً از یک سیم‌پیچ تشکیل شده که با عبور جریان، میدان مغناطیسی ایجاد می‌کند. سلف‌ها در کاهش نویز الکتریکی و تنظیم جریان نقش دارند و در دستگاه‌هایی مانند رادیو، تلویزیون و شارژرهای بی‌سیم کاربرد گسترده‌ای دارند. توانایی سلف در مدیریت انرژی مغناطیسی، آن را به یکی از قطعات کلیدی در الکترونیک تبدیل کرده است. در معرفی قطعات الکترونیکی با تصویر، سلف‌ها گاهی شبیه به مقاومت‌های رنگی و گاهی به صورت سیم‌پیچ‌های مسی دور هسته فریت دیده می‌شوند.

رله (Relay)

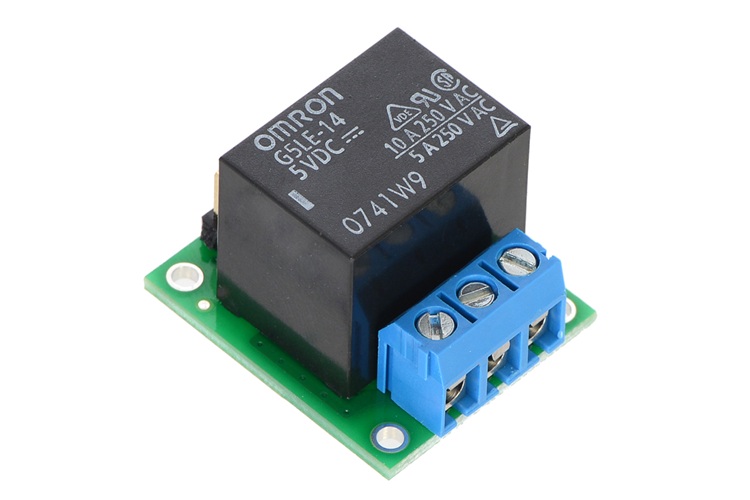

رله یک سوئیچ الکتریکی است که با دریافت سیگنال کم‌قدرت، می‌تواند مدارهای پرقدرت را کنترل کند. این قطعه شامل یک کویل و کنتاکت‌های مکانیکی است که با تحریک کویل، باز یا بسته می‌شوند. رله‌ها در سیستم‌های اتوماسیون، خودروها و لوازم خانگی مانند ماشین لباسشویی استفاده می‌شوند. توانایی رله در کنترل ایمن مدارهای بزرگ با سیگنال کوچک، آن را به یکی از قطعات پرکاربرد در صنعت تبدیل کرده است. اگر به دنبال اسم قطعات الکترونیکی هستید که صدای "تیک" در دستگاه‌ها ایجاد می‌کنند، رله‌های مکانیکی پاسخ شماست.

باتری (Battery)

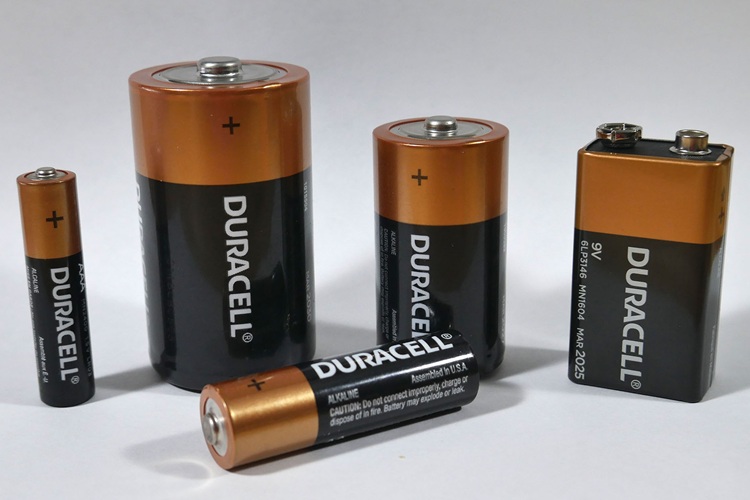

باتری منبع انرژی الکتریکی است که از طریق واکنش‌های شیمیایی، ولتاژ و جریان مورد نیاز مدارها را تأمین می‌کند. باتری‌ها در انواع مختلف مانند لیتیومی، نیکل‌کادمیوم و سرب-اسید تولید می‌شوند و در دستگاه‌های قابل‌حمل مانند گوشی‌های هوشمند، لپ‌تاپ‌ها و ساعت‌ها استفاده می‌شوند. این قطعه نقش حیاتی در تأمین انرژی دستگاه‌های مستقل از برق شهری دارد و طراحی آن‌ها به‌گونه‌ای است که بتوانند انرژی را به‌صورت پایدار و طولانی‌مدت ارائه دهند. ظرفیت باتری با واحد میلی‌آمپر ساعت سنجیده می‌شود و یکی از مهم‌ترین فاکتورها در انواع قطعات الکترونیکی تغذیه است.

کلید (Switch)

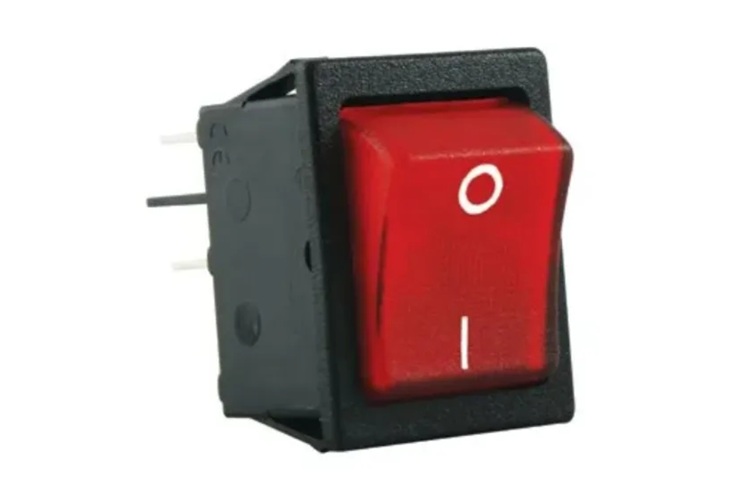

کلید یکی از ساده‌ترین قطعات الکترونیکی است که برای قطع و وصل جریان الکتریکی در مدار استفاده می‌شود. کلیدها در انواع فشاری، کشویی، چرخشی و لمسی تولید می‌شوند و امکان کنترل دستی مدارها را فراهم می‌کنند. این قطعه در همه دستگاه‌های الکتریکی، از لامپ‌های خانگی تا تجهیزات صنعتی، یافت می‌شود. سادگی و کارایی کلیدها باعث شده که در هر پروژه الکترونیکی نقش داشته باشند. آشنایی با اسامی قطعات الکترونیکی در دسته کلیدها (مثل SPST یا DPDT) به انتخاب صحیح برای کنترل بخش‌های مختلف مدار کمک می‌کند.

سنسور (Sensor)

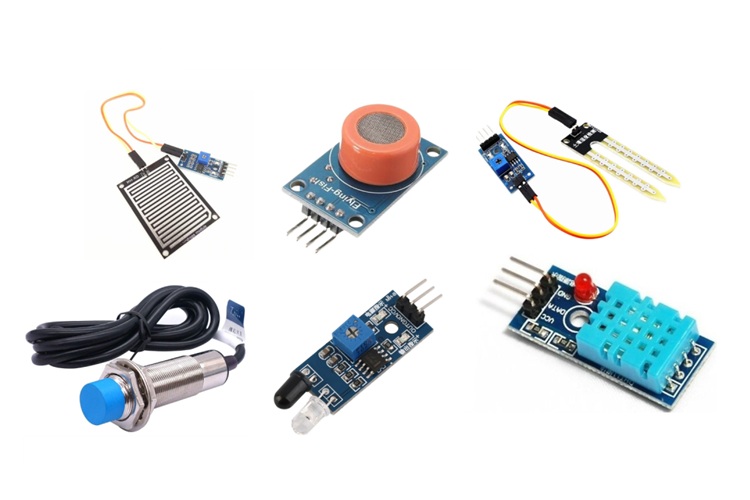

سنسورها قطعاتی هستند که تغییرات محیطی مانند دما، نور، فشار یا حرکت را تشخیص داده و به سیگنال الکتریکی تبدیل می‌کنند. این سیگنال‌ها برای پردازش به سایر بخش‌های مدار ارسال می‌شوند. سنسورها در سیستم‌های امنیتی، خودروها، دستگاه‌های پزشکی و خانه‌های هوشمند کاربرد دارند. تنوع سنسورها، از سنسورهای دمایی تا سنسورهای مجاورتی، آن‌ها را به یکی از اجزای کلیدی در فناوری‌های مدرن تبدیل کرده است. خروجی سنسورها می‌تواند آنالوگ یا دیجیتال باشد که در شناسایی قطعات الکترونیکی برای اتصال به میکروکنترلر باید به آن دقت کرد.

موتور (Motor)

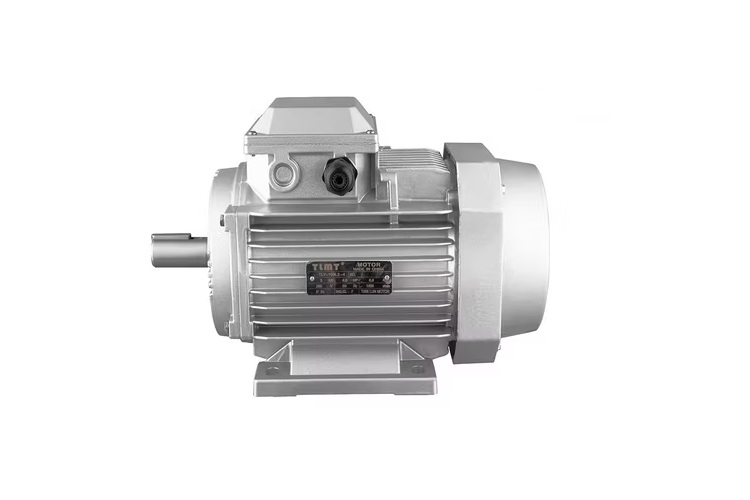

موتور الکتریکی انرژی الکتریکی را به حرکت مکانیکی تبدیل می‌کند و در وسایلی مانند فن‌ها، پمپ‌ها، خودروهای برقی و ربات‌ها استفاده می‌شود. موتورها در انواع DC و AC تولید می‌شوند و هر نوع برای کاربرد خاصی طراحی شده است. این قطعه با ایجاد حرکت چرخشی یا خطی، امکان انجام کارهای مکانیکی را در سیستم‌های الکتریکی فراهم می‌کند و نقش مهمی در اتوماسیون و صنعت دارد. علاوه بر موتورهای ساده، استپر موتورها و سروو موتورها نیز وجود دارند که کنترل دقیق‌تری روی زاویه چرخش ارائه می‌دهند.

تریستور (Thyristor)

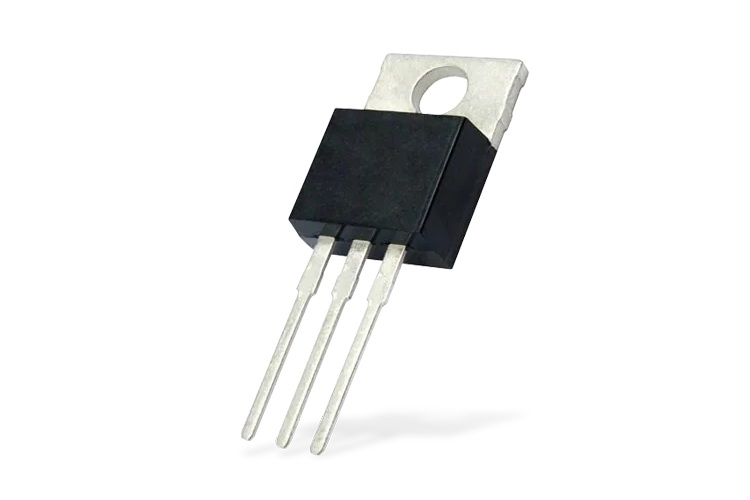

تریستور یک سوئیچ نیمه‌هادی است که برای کنترل جریان‌های بزرگ در مدارهای قدرت استفاده می‌شود. این قطعه در سیستم‌های روشنایی، کنترل موتور و تجهیزات صنعتی کاربرد دارد. تریستورها با دریافت سیگنال کنترلی، جریان را هدایت کرده و می‌توانند در مدارهای با ولتاژ بالا عملکرد پایداری داشته باشند. این ویژگی آن‌ها را برای کاربردهای سنگین مناسب می‌کند. تفاوت عمده آن با ترانزیستور این است که پس از تحریک، حتی با قطع سیگنال گیت هم روشن می‌ماند.

دیاک (Diac)

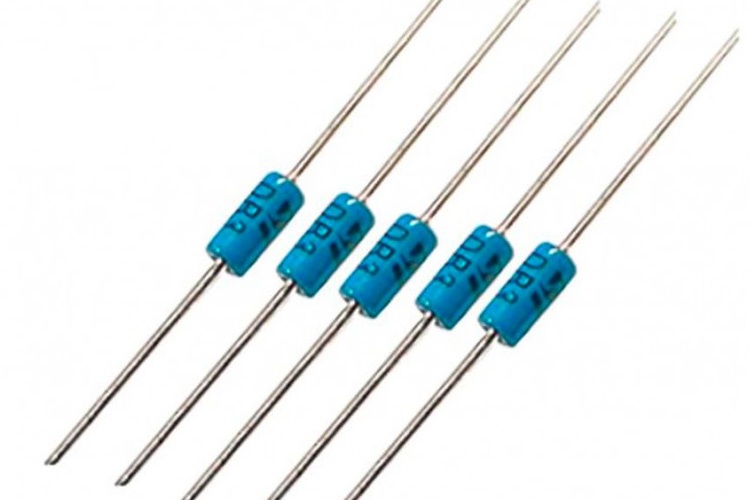

دیاک یک قطعه دوطرفه است که برای کنترل ولتاژ در مدارهای جریان متناوب (AC) استفاده می‌شود. این قطعه معمولاً در دیمرهای لامپ و سیستم‌های تنظیم نور کاربرد دارد. دیاک با فعال شدن در ولتاژ خاص، جریان را هدایت می‌کند و امکان کنترل دقیق ولتاژ را فراهم می‌کند. این قطعه به دلیل سادگی و کارایی در مدارهای AC محبوب است. در عکس قطعات الکترونیکی، دیاک معمولاً شبیه به یک دیود شیشه‌ای کوچک بدون نوار رنگی دیده می‌شود.

ماژول (Module)

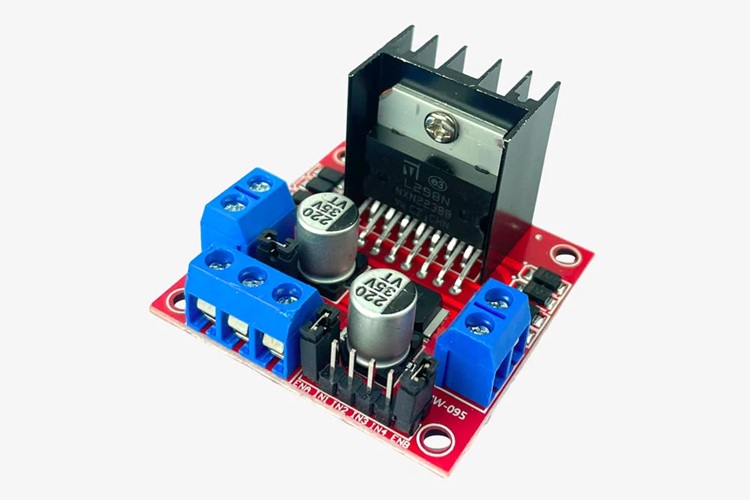

ماژول‌ها مجموعه‌های آماده‌ای از قطعات الکترونیکی هستند که برای انجام وظایف خاص طراحی شده‌اند. ماژول‌های Wi-Fi، بلوتوث، GPS و نمایشگر نمونه‌هایی از این قطعات هستند که طراحی مدارها را ساده‌تر می‌کنند. این قطعات معمولاً شامل چندین جزء مانند آی‌سی و سنسور هستند و به‌صورت یکپارچه عمل می‌کنند. ماژول‌ها در پروژه‌های الکترونیکی مانند اینترنت اشیا (IoT) کاربرد گسترده‌ای دارند. مزیت اصلی آن‌ها حذف نیاز به طراحی پیچیده است و سرعت اجرای پروژه‌ها را بالا می‌برند.

جمع ‌بندی

آشنایی با قطعات الکترونیکی و کاربرد آنها برای هر فرد علاقه‌مند به فناوری و الکترونیک ضروری است. در این مقاله، لیست کامل قطعات الکترونیکی را همراه با توضیحات جامع و ساده ارائه کردیم. این اطلاعات به‌عنوان یک راهنمای کامل برای یادگیری و استفاده از قطعات الکترونیکی در پروژه‌های مختلف عمل می‌کند. با تمرین و مطالعه بیشتر، می‌توانید مهارت‌های لازم برای طراحی و تعمیر مدارات را کسب کنید. پیشنهاد می‌کنیم برای تسلط بیشتر، حتماً نسبت به مشاهده عکس قطعات الکترونیکی واقعی و کار عملی با ابزارهای اندازه‌گیری اقدام کنید.
