۱۴ اردیبهشت ۱۴۰۴
آنتنها نقشی مهم و حیاتی در فناوری‌های ارتباطی مدرن ایفا می‌کنند و شناخت آنها برای هر کسی که با سیستم‌های بی‌سیم سر و کار دارد، ضروری است. آنتنها ابزارهایی هستند که امواج الکترومغناطیسی را برای ارسال یا دریافت سیگنال‌های رادیویی تبدیل می‌کنند. انواع آنتن، از رادیوهای قدیمی تا شبکه‌های وای‌فای پیشرفته، در شکل‌ها و کاربردهای مختلف طراحی شده‌اند.
در این مقاله، با تمرکز بر انواع آنتن، به تعریف آنتن، بررسی انواع آنتن رادیویی، انواع آنتن وایرلس و دسته‌بندی آنها از نظر نحوه کارکرد می‌پردازیم تا راهنمایی جامع برای شناخت و کاربرد آنتنها ارائه دهیم.
برای خرید آنتن و تگ RFID با بالاترین کیفیت و قیمت موجود در بازار کلیک کنید.
آنتن دستگاهی است که امواج الکترومغناطیسی را به سیگنال‌های الکتریکی (و بالعکس) تبدیل می‌کند تا ارتباط بی‌سیم برقرار شود. آنتنها در سیستم‌های مختلف، از رادیو و تلویزیون گرفته تا شبکه‌های وای‌فای و ماهواره‌ای، استفاده می‌شوند. آنتنها می‌توانند سیگنال‌ها را در فرکانس‌های مختلف (مانند VHF، UHF یا مایکروویو) ارسال یا دریافت کنند.
ساختار یک آنتن شامل اجزای رسانا (مانند فلز) است که به‌گونه‌ای طراحی شده‌اند تا با فرکانس خاصی رزونانس کنند. کاربرد آنتنها به نوع و طراحی آنها بستگی دارد؛ برخی برای پوشش گسترده و برخی برای ارتباطات نقطه‌به‌نقطه مناسب‌اند. برای مثال، آنتنهای وای فای در روترهای خانگی برای پوشش‌دهی شبکه بی‌سیم استفاده می‌شوند. شناخت دقیق این مدلها به انتخاب مناسب‌ترین گزینه برای کاربرد خاص کمک می‌کند.

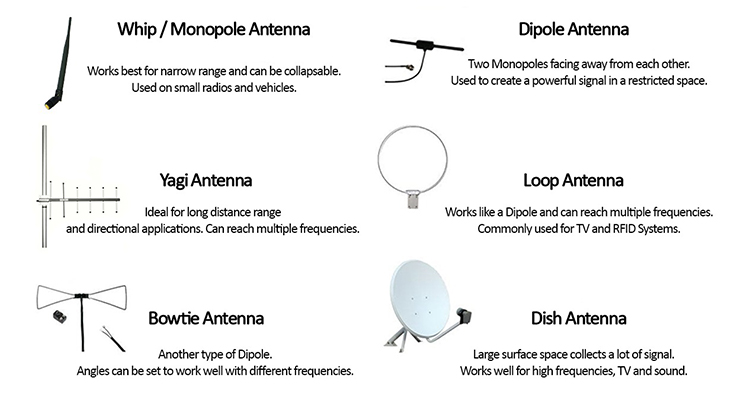

آنتنهای رادیویی برای ارسال و دریافت سیگنال‌های رادیویی در فرکانس‌های مختلف طراحی شده‌اند و در سیستم‌های ارتباطی، پخش رادیویی و مخابراتی کاربرد دارند. در ادامه، مهم‌ترین انواع آنتن رادیویی معرفی شده‌اند:
آنتن دی‌پل (Dipole Antenna):
شامل دو میله فلزی متقارن است که به‌صورت خطی قرار دارند. از این مدل در رادیوهای FM، تلویزیون و ارتباطات آماتوری استفاده میشود. از مزیتهای آن نیز میتوان به طراحی ساده و پوشش همه جهته (omnidirectional) اشاره کرد.
آنتن یاگی (Yagi Antenna):
این مدل دارای یک عنصر فعال و چندین عنصر پارازیتی برای جهتدهی سیگنال است و به دلیل بهره بالا و جهتدهی دقیق، از آن در گیرنده‌های تلویزیونی و ارتباطات نقطه‌به‌نقطه استفاده میشود.
آنتن لوپ (Loop Antenna):
این مدل به شکل حلقه‌ای از سیم ساخته شده و در رادیوهای AM و دستگاههای RFID کاربرد دارد. این نوع آنتن برای فرکانس‌های پایین مناسب بوده و در برابر نویز نیز مقاوم است.
آنتن مونوپل (Monopole Antenna):

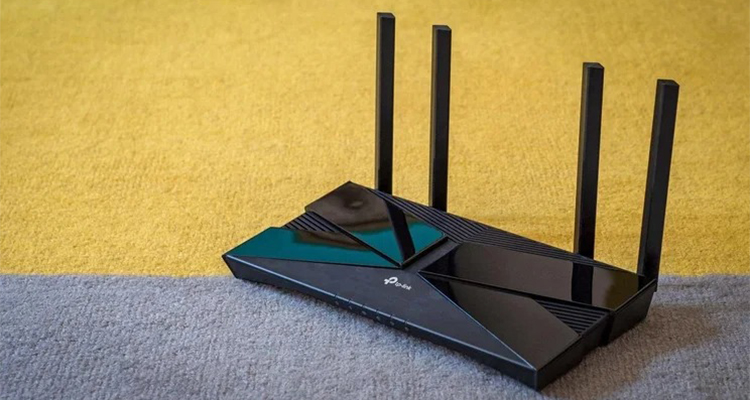

آنتنهای وایرلس در شبکه‌های بی‌سیم مانند وای‌فای، بلوتوث و ارتباطات مخابراتی نقش کلیدی دارند. این آنتنها برای فرکانس‌های بالاتر (مانند 2.4 یا 5 گیگاهرتز) طراحی شده‌اند و در دستگاه‌هایی مانند روترها و مودم‌ها استفاده می‌شوند. در ادامه، مهم‌ترین انواع آنتنهای وایرلس بررسی شده‌اند:
آنتن اومنی‌دایرکشنال (Omnidirectional Antenna):
این مدل آنتن، سیگنال را در تمام جهت‌ها (360 درجه) پخش می‌کند؛ به همین دلیل از آن در روترهای وای‌فای خانگی و نقاط دسترسی بی‌سیم استفاده میشود؛ مانند آنتن وای‌فای در روترهای TP-Link.
جهت خرید انواع ماژول وایرلس با بهترین قیمت و کیفیت کلیک کنید
آنتن دایرکشنال (Directional Antenna):
این مدل، همانطور که از نامش پیداست، سیگنال را در جهت خاصی متمرکز می‌کند و در ارتباطات نقطه‌به‌نقطه مانند پل‌های وایرلس کاربرد دارد. به عنوان نمونه، میتوان به آنتنهای پارابولیک در شبکه‌های وایرلس طولانی اشاره کرد.
آنتن سکتور (Sector Antenna):
این نوع آنتن، سیگنال را در یک زاویه خاص (مثل 90 یا 120 درجه) پخش می‌کند و به دلیل پوشش‌دهی منطقهای با بهره بالا، از آن در دکل‌های مخابراتی و شبکه‌های وایرلس شهری استفاده میشود.
آنتن پچ (Patch Antenna):
این مدل، طراحی تخت و سبک مخصوص فرکانس‌های بالا، اندازهای کوچک و نصبی آسان دارد و از آن در دستگاههای وای‌فای، GPS و بلوتوث استفاده میشود.
بیشتر بدانید: ماژول وای فای چیست؟

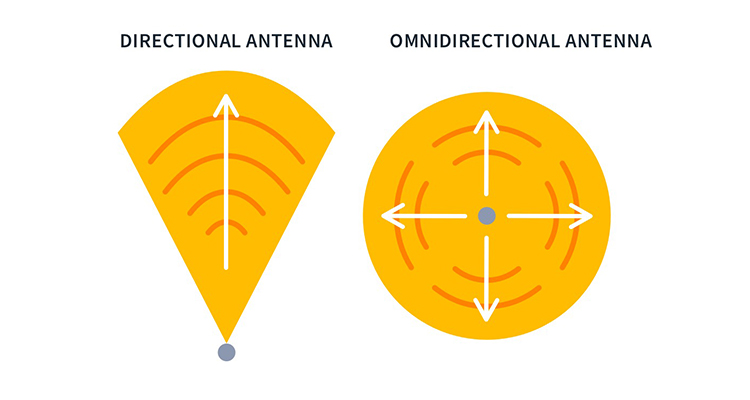

انواع آنتن از نظر نحوه کارکرد را میتوان بر اساس الگوی تابش، فرکانس و طراحی آنها به دسته‌های مختلفی تقسیم کرد. این دسته‌بندی به درک بهتر کاربرد آنتنها و انتخاب مناسب‌ترین نوع کمک می‌کند. در ادامه، این انواع بررسی شده‌اند:
آنتنهای همه‌جهته (Omnidirectional):
همانطور که در بخش قبل مطرح شد، این مدلها سیگنال را به‌صورت یکنواخت در تمام جهات افقی پخش می‌کنند و در شبکه‌های وای‌فای، ایستگاه‌های رادیویی و ارتباطات محلی، مانند آنتنهای وایرلس در روترهای خانگی، کاربرد دارند.
آنتنهای جهت‌دار (Directional):
این مدلها نیز، همانطور که گفتیم، سیگنال را در جهت خاصی متمرکز می‌کنند تا برد و قدرت افزایش یابد. از این نوع آنتنها در ارتباطات ماهواره‌ای، رادارها و پل‌های وایرلس، مانند آنتنهای یاگی و پارابولیک، استفاده میشود.
آنتنهای قطبیشده (Polarized):
این آنتنها بر اساس جهت‌گیری امواج (عمودی، افقی یا دایره‌ای) طراحی می‌شوند و در سیستم‌های مخابراتی و ماهواره‌ای برای کاهش تداخل کاربرد دارند؛ مانند آنتنهای قطبی دایره‌ای در GPS.
آنتنهای آرایه‌ای (Array Antennas):
این مدلها از چندین آنتن کوچک تشکیل شده‌اند که به‌صورت هماهنگ کار می‌کنند. از آنتنهای آرایه‌ای در رادارهای پیشرفته و شبکه‌های 5G استفاده میشود. این مدلها قابلیت تنظیم الگوی تابش نیز دارند.
آنتنهای هوشمند (Smart Antennas):
این نوع آنتنها با استفاده از فناوری پردازش سیگنال، به‌صورت پویا جهت سیگنال را تنظیم می‌کنند و از آنها در شبکه‌های موبایل 4G، 5G و ارتباطات بی‌سیم پیشرفته استفاده میشود. آنتنهای هوشمند توانایی بهینه‌سازی پوشش و کاهش تداخل دارند.
بیشتر بدانید: مولتی متر چیست؟
آنتنها ستون اصلی فناوری‌های ارتباطی بی‌سیم هستند و از رادیوهای سنتی تا شبکه‌های 5G کاربرد دارند. آنتنها با تبدیل امواج الکترومغناطیسی به سیگنال‌های الکتریکی، امکان ارتباط در فواصل مختلف را فراهم می‌کنند. انواع آنتن رادیویی مانند دی‌پل و یاگی برای سیستم‌های پخش و مخابراتی و انواع آنتن وایرلس مانند اومنی‌دایرکشنال و دایرکشنال برای شبکه‌های وای‌فای و مخابراتی طراحی شده‌اند. شناخت دسته‌بندی انواع آنتن از نظر کارکرد، از همه‌جهته تا هوشمند، به انتخاب مناسب‌ترین مدل برای هر کاربرد کمک می‌کند. تسلط بر کاربرد آنتنها و ویژگی‌های آنها، از جمله انواع آنتن وای فای و انواع آنتنهای وایرلس نیز، به بهبود عملکرد سیستم‌های بی‌سیم منجر میشود. با شناخت انواع آنتن، می‌توانید بهترین گزینه را برای نیازهای ارتباطی خود انتخاب کنید.
تفاوت بین آنتن رادیویی و وایرلس چیست؟
آنتنهای رادیویی برای فرکانس‌های پایین‌تر و کاربردهایی مثل پخش رادیویی طراحی شده‌اند، در حالی که آنتنهای وایرلس برای فرکانس‌های بالاتر و شبکه‌های وای‌فای، بلوتوث یا مخابراتی استفاده می‌شوند.
چگونه میتوان برد یک آنتن را افزایش داد؟
برای افزایش برد، از آنتنهای جهت‌دار (مانند یاگی) استفاده کنید، ارتفاع نصب را افزایش دهید، تقویت‌کننده سیگنال (آمپلی‌فایر) اضافه کنید و موانع فیزیکی مانند دیوارها را کاهش دهید.
چگونه میتوان بهترین نوع آنتن برای کار خود انتخاب کرد؟
نیازهای خود (فرکانس، برد، جهتدهی) را مشخص کنید. برای پوشش گسترده، آنتن همه‌جهته (مانند اومنی) و برای ارتباطات نقطه‌به‌نقطه، آنتن جهت‌دار (مانند پارابولیک) انتخاب کنید. محیط و بودجه را نیز در نظر بگیرید.
