احتمالا نام قطعات زیادی را در مدارهای الکترونیکی شنیده‌اید، اما آیا می‌دانید igbt چیست و چرا انقدر در تجهیزات مدرن مهم است؟ این قطعه کوچک در واقع ترکیبی از دو نوع ترانزیستور دیگر است که بهترین ویژگی‌های هر دو را در خود جمع کرده. اگر به دنبال پاسخی روشن برای سوال «ای جی بی تی چیست» هستید و می‌خواهید با ساختار و طرز کار آن آشنا شوید، این مقاله دقیقا برای شما نوشته شده است. در ادامه به شکلی ساده توضیح می‌دهیم که وظیفه igbt در مدارهای مختلف چیست و چرا در دستگاه‌هایی مثل اینورترها و خودروهای برقی تا این حد استفاده می‌شود.

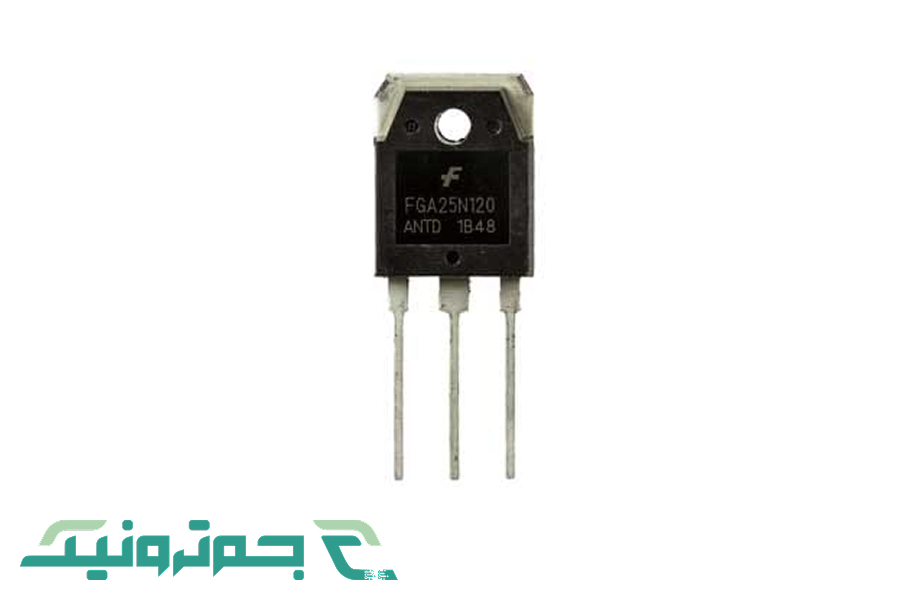

اگر بخواهیم به زبان ساده توضیح دهیم که ترانزیستور igbt چیست، باید بگوییم این قطعه یک نیمه‌هادی قدرتمند با سه پایه است. نام آن مخفف عبارت انگلیسی "Insulated Gate Bipolar Transistor" است که می‌توان آن را «ترانزیستور دوقطبی با گیت عایق‌شده» ترجمه کرد. این قطعه در واقع حاصل ترکیب دو ترانزیستور بسیار معروف دیگر یعنی BJT و MOSFET است. مهندسان با این ترکیب، به یک قطعه جدید دست پیدا کردند که مزایای هر دو را با هم دارد.
به عبارت دیگر، IGBT سرعت کلیدزنی (سوئیچینگ) بالای ماسفت‌ها را با قابلیت تحمل ولتاژ و جریان بالای BJTها ترکیب میکند. این ویژگی باعث شده تا IGBT به یک گزینه ایده‌آل برای دستگاه‌هایی تبدیل شود که هم به سرعت بالا و هم به قدرت زیاد نیاز دارند. امپدانس ورودی بزرگ و ولتاژ اشباع پایین از دیگر مشخصه‌های مهم این قطعه هستند که آن را از سایر ترانزیستورها متمایز میکند. پس در جواب igbt چیست، می‌توان گفت یک کلید الکترونیکی پرسرعت و پرقدرت است.
جهت تهیه و خرید انواع ترانزیستور BJT با قیمت مناسب، روی آن کلیک کنید.

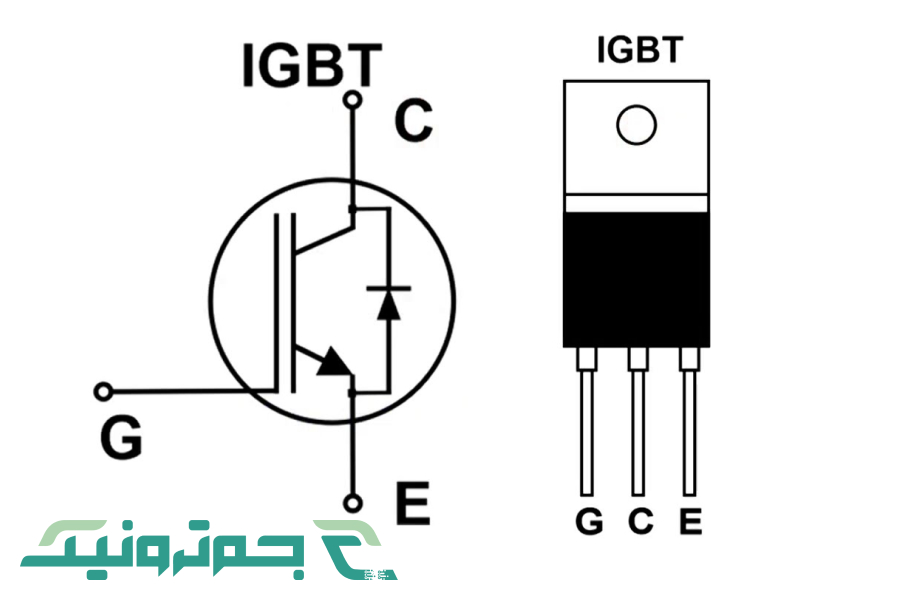

برای درک بهتر اینکه igbt چیست، باید نگاهی به ساختار داخلی آن بیندازیم. این قطعه از ترکیب یک ماسفت کانال N در بخش ورودی و یک ترانزیستور دوقطبی از نوع PNP در بخش خروجی ساخته شده است. این دو در کنار هم یک مدار به نام «پیکربندی دارلینگتون» را تشکیل می‌دهند. این ساختار ترکیبی باعث می‌شود که کنترل قطعه بسیار ساده باشد.
IGBT سه پایه اصلی دارد که هر کدام وظیفه مشخصی بر عهده دارند:
گیت (Gate): این پایه نقش کنترل‌کننده را دارد. با اعمال یک ولتاژ کوچک به این پایه، می‌توان جریان اصلی را قطع یا وصل کرد. این پایه از ماسفت به ارث رسیده است.
کلکتور (Collector): یکی از دو پایه اصلی مسیر عبور جریان است.
امیتر (Emitter): دومین پایه اصلی مسیر جریان که جریان از کلکتور وارد و از این پایه خارج می‌شود.
این ساختار به IGBT اجازه می‌دهد تا با یک ولتاژ ورودی کوچک (مانند ماسفت)، یک جریان خروجی بزرگ (مانند BJT) را کنترل کند. همین موضوع یکی از دلایل اصلی محبوبیت و کاربرد igbt در صنایع مختلف است.
حالا که میدانیم ساختار igbt چیست، بهتر است با طرز کار آن نیز آشنا شویم. عملکرد این قطعه بسیار شبیه به یک کلید کنترل‌شونده است. وظیفه igbt این است که مسیر جریان بین دو پایه کلکتور و امیتر را با سرعتی بسیار بالا باز یا بسته کند. این فرآیند توسط پایه گیت مدیریت می‌شود.
وقتی یک ولتاژ مثبت به پایه گیت (نسبت به امیتر) اعمال می‌شود، ترانزیستور روشن یا در حالت ON قرار می‌گیرد. در این حالت، مقاومت بین کلکتور و امیتر به شدت کاهش یافته و جریان به راحتی عبور میکند. اما زمانی که ولتاژ گیت صفر یا منفی شود، ترانزیستور خاموش یا OFF می‌شود و مسیر جریان را مسدود میکند.
یکی از تفاوت‌های مهم عملکرد IGBT با BJT این است که IGBT برای روشن ماندن فقط به اعمال ولتاژ نیاز دارد، در حالی که BJT به یک جریان بیس مداوم نیازمند است. این ویژگی باعث می‌شود مدارهای راه‌انداز IGBT ساده‌تر و کم‌مصرف‌تر باشند. همچنین IGBT یک قطعه یک‌جهته است، یعنی جریان را فقط از کلکتور به امیتر هدایت میکند که این موضوع برای بسیاری از کاربردهای کنترلی یک مزیت محسوب می‌شود. درک اینکه عملکرد igbt چیست به انتخاب درست آن کمک میکند.
همچنین برای تهیه و خرید ترانزیستور ماسفت کلیک کنید.

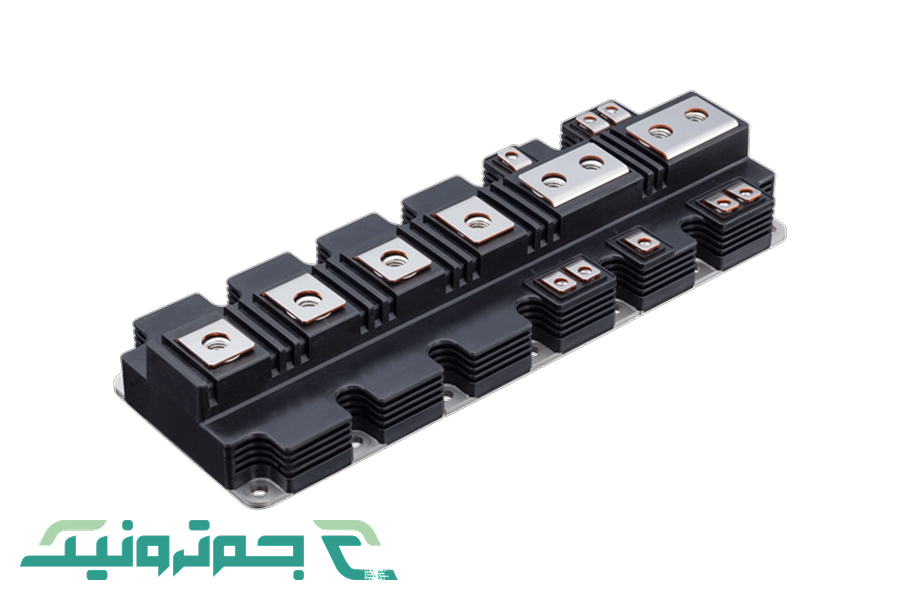

کاربرد igbt بسیار گسترده است، به خصوص در دستگاه‌هایی که با ولتاژ و جریان بالا سروکار دارند. به دلیل توانایی بالای این قطعه در سوئیچینگ سریع و کنترل قدرت، در بخش‌های مختلفی از صنعت الکترونیک از آن استفاده می‌شود. یکی از اصلی‌ترین زمینه‌های کاربرد igbt، درایوها و کنترل‌کننده‌های موتورهای الکتریکی است. این قطعات به خوبی می‌توانند سرعت و گشتاور موتورها را در دستگاه‌های صنعتی، لوازم خانگی و حتی خودروهای برقی تنظیم کنند.
در زیر به برخی از مهم‌ترین موارد استفاده از IGBT اشاره شده است:
اینورترها و مبدل‌های فرکانس: برای تبدیل برق DC به AC در منابع تغذیه بدون وقفه (UPS) و سیستم‌های خورشیدی.
منابع تغذیه سوئیچینگ (SMPS): در بسیاری از دستگاه‌های الکترونیکی مدرن برای مدیریت بهینه توان.
خودروهای برقی و هیبریدی: برای کنترل موتور الکتریکی و مدیریت باتری‌ها.
لوازم خانگی: در دستگاه‌هایی مانند ماشین‌های لباسشویی، یخچال‌های مدرن و سیستم‌های تهویه مطبوع با سرعت متغیر.
تجهیزات جوشکاری: برای ایجاد قوس الکتریکی پایدار و کنترل دقیق جریان جوشکاری.
این قطعه در هر جایی که نیاز به قطع و وصل سریع جریان‌های بالا باشد، یک انتخاب مناسب است و حالا بهتر میدانیم igbt چیست.
هر قطعه الکترونیکی در کنار نقاط قوت خود، محدودیت‌هایی نیز دارد. IGBT نیز از این قاعده مستثنا نیست. شناخت این موارد به طراحان کمک میکند تا انتخاب بهتری برای مدارهای خود داشته باشند و بدانند igbt چیست و چه توانایی‌هایی دارد.
قابلیت کار با ولتاژ و جریان بالا: این قطعه میتواند ولتاژهای بسیار بالا را تحمل کند.
سرعت سوئیچینگ مناسب: اگرچه سرعت آن به اندازه ماسفت‌ها نیست، اما برای اکثر کاربردهای قدرت، کاملا سریع است.
راه‌اندازی ساده: به دلیل اینکه با ولتاژ کنترل می‌شود، مدار راه‌انداز آن ساده‌تر از BJT است.
تلفات هدایت کم: مقاومت داخلی آن در حالت روشن (R_ON) پایین است که باعث کاهش اتلاف انرژی می‌شود.
احتمال قفل‌شدگی (Latch-up): ساختار داخلی آن مستعد پدیده‌ای به نام قفل‌شوندگی است که اگر مدیریت نشود، میتواند به قطعه آسیب بزند.
هزینه بالاتر: قیمت IGBT معمولا از ماسفت‌ها و BJTهای مشابه بیشتر است.
سرعت محدودتر از ماسفت: در فرکانس‌های بسیار بالا (مگاهرتز)، عملکرد ماسفت‌ها بهتر است.
همچنین بخوانید: تفاوت تریستور و ترانزیستور
در این مقاله تلاش کردیم به این سوال پاسخ دهیم که ترانزیستور igbt چیست و چه جایگاهی در الکترونیک دارد. دیدیم که IGBT یک قطعه نیمه‌هادی قدرتمند است که با ترکیب هوشمندانه ویژگی‌های BJT و MOSFET، توانسته به یک راه‌حل مناسب برای کنترل مدارهای قدرت تبدیل شود. این قطعه با قابلیت تحمل ولتاژ و جریان بالا، سرعت سوئیچینگ خوب و راه‌اندازی آسان، در بسیاری از دستگاه‌های مدرن از اینورترهای خورشیدی گرفته تا خودروهای برقی، نقش مهمی دارد. امیدواریم اکنون درک بهتری از اینکه ای جی بی تی چیست و وظیفه igbt در مدارات الکترونیکی چه میتواند باشد، پیدا کرده باشید.
از اینکه تا پایان این مقاله با جم ترونیک، بزرگترین ارائه‌دهنده انواع ماژول‌ها، سنسورها و قطعات الکترونیک در ایران، همراه بودید صمیمانه سپاسگزاریم. برای خرید و اطلاع از قیمت ترانزیستور به سایت جم ترونیک مراجعه فرمایید.
ترانزیستور igbt چه تفاوتی با دیگر ترانزیستور ها دارد؟
IGBT بهترین ویژگی‌های BJT (تحمل جریان بالا) و MOSFET (کنترل با ولتاژ و سرعت بالا) را ترکیب کرده است. در حالی که BJT با جریان کنترل می‌شود و کندتر است و MOSFET در جریان‌های بالا تلفات بیشتری دارد، IGBT تعادل خوبی بین این دو ایجاد میکند.
مزایای استفاده از IGBT در مدارهای قدرت چیست؟
مهم‌ترین مزایای آن شامل قابلیت کار با ولتاژ بالا، تلفات هدایت کم، نیاز به توان راه‌اندازی پایین (چون با ولتاژ کنترل می‌شود) و سرعت کلیدزنی نسبتا سریع است که آن را برای کاربردهای قدرت ایده‌آل می‌سازد.
IGBT در چه مواردی بیشتر کاربرد دارد؟
این قطعه بیشتر در درایوهای کنترل موتور، اینورترها (مانند سیستم‌های خورشیدی)، منابع تغذیه سوئیچینگ، دستگاه‌های جوشکاری و سیستم‌های قدرت در خودروهای برقی مورد استفاده قرار می‌گیرد.
