۲۰ اردیبهشت ۱۴۰۴
شناخت قطعات الکترونیکی روی برد یکی از مهارت‌های کلیدی برای مهندسان، تکنسین‌ها و علاقه‌مندان به الکترونیک است که به تعمیر، طراحی یا تحلیل مدارهای الکترونیکی می‌پردازند. بردهای الکترونیکی قلب دستگاه‌های مدرن هستند و شامل قطعات متعددی با عملکردهای خاص می‌شوند. شناخت قطعات الکترونیکی به درک عملکرد مدار کمک می‌کند و در عیب‌یابی و تعمیرات نیز نقش حیاتی دارد.
این مطلب با تمرکز بر تشخیص قطعات الکترونیکی، به بررسی اهمیت این مهارت، نحوه شناسایی قطعات از روی حروف، معرفی متداول‌ترین قطعات و روش‌های دیگر برای شناسایی قطعات روی برد می‌پردازد تا راهنمایی جامع برای شناخت قطعات الکترونیکی روی برد ارائه دهد.

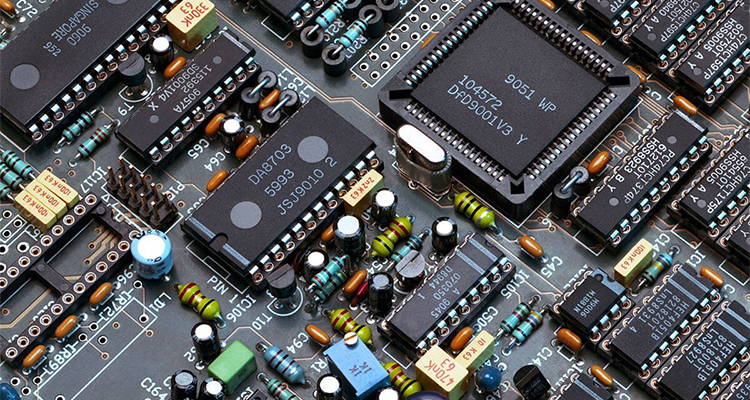

شناخت قطعات الکترونیکی روی برد برای هر کسی که با الکترونیک سر و کار دارد، ضروری است. این مهارت مزایای متعددی دارد که در ادامه به‌صورت مختصر بررسی می‌شوند:
عیب‌یابی سریع‌تر: با شناخت قطعات الکترونیکی، می‌توانید قطعات معیوب را به‌سرعت شناسایی و جایگزین کنید که زمان تعمیر را کاهش می‌دهد.
طراحی و تحلیل مدار: دانستن نام قطعات الکترونیکی روی برد به مهندسان کمک می‌کند تا مدارهای جدید طراحی کرده یا عملکرد مدارهای موجود را تحلیل کنند.
صرفه‌جویی در هزینه: تشخیص قطعات الکترونیکی به شما امکان می‌دهد از قطعات موجود استفاده کنید یا قطعات مناسب را با هزینه کمتر خریداری کنید.
افزایش مهارت حرفه‌ای: تسلط بر شناسایی قطعات روی برد، شما را به تکنسینی ماهر تبدیل می‌کند که در بازار کار تقاضای بالایی دارد.
پیشگیری از خطاها: شناخت دقیق قطعات از اشتباهاتی مانند اتصال نادرست یا استفاده از قطعات نامناسب جلوگیری می‌کند.
برای مثال، در تعمیر یک مادربرد کامپیوتر، شناخت قطعات الکترونیکی روی برد به شما کمک می‌کند تا خازن‌های معیوب یا مقاومت‌های سوخته را شناسایی کرده و بدون نیاز به تعویض کل برد، مشکل را برطرف کنید. این مهارت، پایه‌ای برای موفقیت در حوزه الکترونیک است.

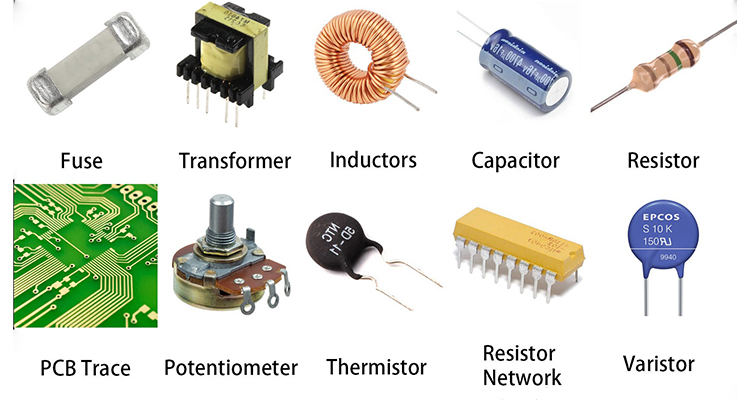

یکی از روش‌های اصلی برای شناخت قطعات الکترونیکی روی برد، استفاده از حروف و کدها چاپ‌شده روی قطعات یا برد است. این کدها معمولاً اطلاعاتی درباره نوع، مقدار یا مشخصات قطعه ارائه می‌دهند. در ادامه، نحوه شناسایی قطعات روی برد از روی حروف توضیح داده شده است:
مقاومت‌ها (Resistors)
مقاومت‌ها با حرف "R" شروع می‌شوند و اغلب با کد رنگی یا اعداد چاپ‌شده، مثل 4K7 برای 4.7 کیلواهم، مشخص می‌شوند. مقاومت‌های SMD (نصب سطحی) ممکن است کد سه یا چهار رقمی داشته باشند (مثل 103 برای 10 کیلواهم).
خازن‌ها (Capacitors)
این نوع از قطعات با حرف "C" شروع می‌شوند. خازن‌های الکترولیتی مقدارشان روی بدنه نوشته شده است (مثل 100uF)، اما خازن‌های سرامیکی ممکن است کدهایی مانند 104 (100 نانوفاراد) داشته باشند؛ بنابراین، باید به نوع خازن (الکترولیتی، سرامیکی یا تانتالیوم) نیز باید توجه داشته باشید.
دیودها (Diodes)
با حرف "D" مشخص می‌شوند. بعضی دیودهای خاص روی بدنه کدهایی مانند Zener یا 1N4148 دارند. جهت نصب دیود، یعنی کاتد و آند نیز با خطوط یا علامت‌ها مشخص است.
ترانزیستورها (Transistors)
این نوع قطعات با حرف "Q" یا "T" شروع می‌شوند و کدهایی مانند 2N3904 (NPN) یا BC547 روی بدنهشان حک شده است. تعداد پایه‌ها (سه پایه برای BJT یا MOSFET) به شناسایی کمک می‌کند.
آی‌سی‌ها (Integrated Circuits)
با "IC" یا "U" مشخص می‌شوند و شماره‌های پیچیده‌تری مانند LM358 یا ATmega328 روی بدنه دارند.
برای تشخیص قطعات الکترونیکی، همیشه از مولتی‌متر یا لوپ (ذره‌بین) برای خواندن دقیق کدها استفاده کنید. همچنین، نقشه شماتیک برد (اگر در دسترس باشد) می‌تواند اطلاعات تکمیلی درباره نام قطعات الکترونیکی روی برد ارائه دهد.
چاپ لایه سیلک‌اسکرین (راهنما) روی مدار چاپی، راهنمای بصری تکنسین‌ها برای مونتاژ و عیب‌یابی دقیق است. شناخت درست نماد قطعات الکترونیکی روی برد مشخص می‌کند که در هر جایگاه، چه قطعه‌ای با چه جهت یا پایه‌ای باید نصب شود. این علائم خطی، شماتیک استاندارد المان‌ها مانند خط کاتد در دیود یا جهت پایه‌های مثبت و منفی در خازن‌های الکترولیتی را نشان می‌دهند تا از اتصال معکوس و سوختن مدار جلوگیری شود.
در طراحی PCB برای صرفه‌جویی در فضا، از حروف لاتین کوتاه به همراه شماره موقعیت (مانند R12 یا C5) استفاده می‌شود. دانستن معنی حروف روی برد الکترونیکی به شما کمک می‌کند ماهیت قطعه را بدون نیاز به باز کردن آن تشخیص دهید. این حروف اختصاری قطعات الکترونیکی روی برد بر اساس استانداردهای بین‌المللی تعریف شده‌اند؛ برای نمونه حرف R برای مقاومت، C برای خازن، L برای سلف و Q برای ترانزیستورها به کار می‌رود تا خواندن نقشه و چینش قطعات استاندارد باشد.
تسلط بر مبحث قطعه شناسی برد الکترونیک نیازمند دقت به فرم ظاهری، نوع پایه‌ها (DIP یا SMD) و رنگ بدنه است. با گسترش قطعات نصب سطحی ریز، آشنایی با قطعات برد الکترونیکی از روی شکل فیزیکی دشوارتر شده و توجه به کدگذاری روی پکیج‌ها اهمیت دوچندان پیدا کرده است. بررسی هم‌زمان نشانه‌های فیزیکی و مقایسه آن با انواع قطعات الکترونیکی روی برد، اولین گام در تست سلامت قطعات و تحلیل مسیرهای مدار پیش از هرگونه لحیم‌کاری است.
روی قطعات کوچک SMD کدهای فشرده چندحرفی درج می‌شود که با شماره فنی اصلی قطعه تفاوت دارد. برای یافتن مشخصات کامل، باید کد درج‌شده را در کتاب‌ها و پایگاه‌های تخصصی SMD Marking Codes جستجو کنید. تلفیق این کدها با حروف روی برد الکترونیکی و بررسی پکیج قطعه (مانند SOT-23 یا SOD-123)، به شناسایی پارت‌نامبر دقیق کمک می‌کند تا دیتاشیت سازنده استخراج و مشخصات فنی آن مشخص شود.
برای ساده‌سازی فرآیند تعمیر و نقشه‌خوانی، تسلط بر علائم حروف روی برد الکترونیکی ضروری است. در جدول زیر پرکاربردترین حروف اختصاری روی برد به همراه نوع قطعه مرتبط با آن‌ها گردآوری شده است:
حرف اختصاری | نام قطعه | کاربرد و توضیح کوتاه |
|---|---|---|
R | مقاومت (Resistor) | محدودکننده جریان و افت‌دهنده ولتاژ |
C | خازن (Capacitor) | ذخیره انرژی و فیلتراسیون نویز |
L | سلف / سلف‌پیچ (Inductor) | ذخیره انرژی مغناطیسی و فیلتر فرکانس |
D | دیود (Diode) | یکسوسازی و عبور جریان یک‌طرفه |
Q / TR | ترانزیستور (Transistor) | سوئیچینگ و تقویت سیگنال |
U / IC | آی‌سی (Integrated Circuit) | تراشه‌های پردازشی، کنترلی و رگولاتورها |
F | فیوز (Fuse) | محافظت مدار در برابر اضافه‌جریان |
J / CN | کانکتور (Connector/Jumper) | اتصالات ورودی، خروجی و جامپرها |
T | ترانسفورماتور (Transformer) | تبدیل و ایزولاسیون سطوح ولتاژ |
SW | کلید (Switch) | قطع و وصل مکانیکی جریان |

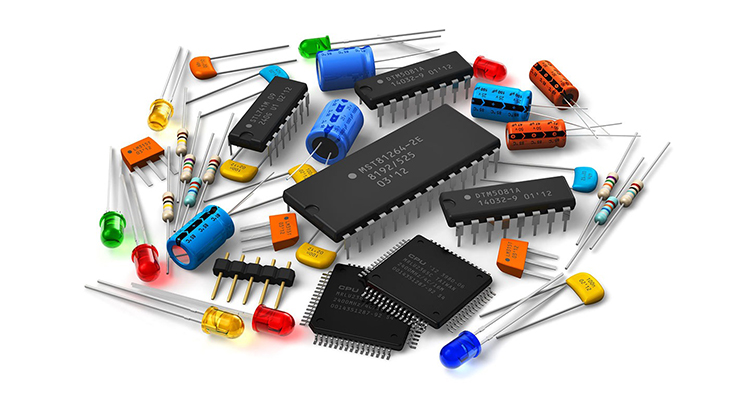

برای شناخت قطعات الکترونیکی روی برد، آشنایی با متداول‌ترین قطعات ضروری است. این قطعات در اکثر بردهای الکترونیکی یافت می‌شوند و هر کدام نقش خاصی دارند. در بخش قبلی نحوه تشخیص برخی از این قطعات را بر اساس حروف مخصوصشان را دیدیم؛ در ادامه، ویژگیهای دیگری از این قطعات معرفی شده‌اند:
مقاومت (Resistor): مقاومت ، قطعاتی هستند که برای محدود کردن جریان یا تقسیم ولتاژ در مدارها استفاده می‌شوند و معمولاً به شکل استوانه‌هایی با نوارهای رنگی یا قطعات مستطیلی کوچک (SMD) دیده می‌شوند.
خازن (Capacitor): خازن‌ها وظیفه ذخیره انرژی، فیلتر کردن نویز و تنظیم سیگنال‌ها را به عهده دارند. به صورت استوانه‌ای (الکترولیتی) یا دیسک‌مانند (سرامیکی) هستند.
دیود (Diode): دیودها جریان را در یک جهت هدایت کرده یا از مدار محافظت می‌کنند و به شکل استوانه‌های کوچکی با یک خط مشخص‌کننده کاتد دیده می‌شوند.
ترانزیستور (Transistor): ترانزیستورها برای تقویت سیگنال یا سوئیچینگ به کار می‌روند و بدنه‌ای پلاستیکی یا فلزی با سه پایه دارند.
آی سی (Integrated Circuit): آی‌سی‌ها یا مدارهای مجتمع برای پردازش، کنترل یا مدیریت مدار استفاده می‌شوند و به شکل مستطیل‌های سیاهی با چندین پایه (SMD یا DIP) قابل رویت هستند.
ال‌ای‌دی (LED): ال‌ای‌دی‌ها برای نمایش وضعیت یا ایجاد روشنایی استفاده شده و به شکل لنزهای کوچک شفاف یا رنگی دیده می‌شوند؛ این قطعات در بردهای کنترلی به عنوان نشانگر کاربرد دارند.
سلف (Inductor): سلف‌ها انرژی مغناطیسی را ذخیره و یا سیگنال‌ها را فیلتر می‌کنند و معمولاً به صورت حلقه‌های سیم‌پیچ یا استوانه‌های کوچک دیده می‌شوند.
این قطعات پایه‌ای‌ترین اجزای بردهای الکترونیکی هستند و شناخت قطعات الکترونیکی روی برد با تمرکز بر آن‌ها ساده‌تر می‌شود. برای تعمیر بردهای پیچیده، مانند مادربردهای لپ‌تاپ، باید با قطعات خاص‌تر مانند چیپ‌ست‌ها نیز آشنا شوید.
جهت خریدانواع آی سی با بهترین کیفیت و قیمت کلیک کنید.

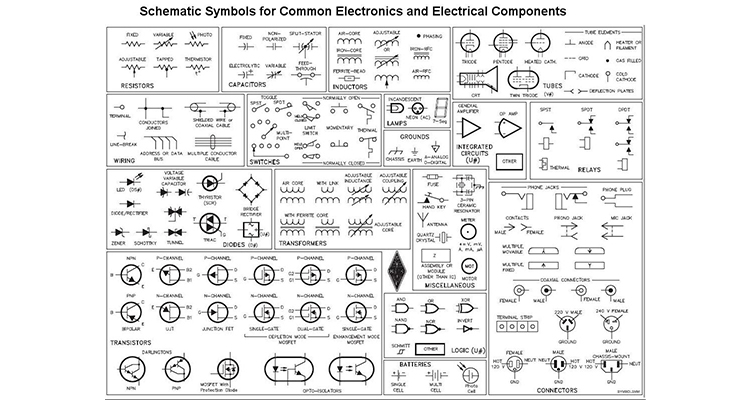

علاوه‌بر شناسایی از روی حروف، روش‌های دیگری نیز برای تشخیص قطعات الکترونیکی وجود دارند که می‌توانند در شناسایی قطعات روی برد کمک کنند:
استفاده از مولتی‌متر
مولتی‌متر برای تست مقاومت، خازن، دیود یا ترانزیستور استفاده می‌شود. برای مثال، تست دو سر یک دیود با مولتی‌متر می‌تواند جهت کاتد و آند را مشخص کند. این روش برای شناخت قطعات الکترونیکی معیوب بسیار مؤثر است.
مراجعه به دیتاشیت‌ها
با جستجوی کدهای چاپ‌شده روی قطعات در اینترنت، می‌توانید دیتاشیت آن‌ها را پیدا کنید. دیتاشیت اطلاعات کاملی درباره عملکرد، مشخصات و کاربرد قطعه ارائه می‌دهد.
بررسی نقشه شماتیک
اگر نقشه شماتیک برد در دسترس باشد، می‌توانید جایگاه و نوع هر قطعه را شناسایی کنید. این روش برای پروژه‌های حرفه‌ای بسیار مفید است.
استفاده از ابزارهای بصری
لوپ یا میکروسکوپ برای خواندن کدها و شناسایی قطعات کوچک SMD ضروری است. همچنین، دوربین‌های ماکرو می‌توانند جزئیات را واضح‌تر کنند.
نرم‌افزارهای تخصصی
نرم‌افزارهایی مانند Multisim یا Proteus امکان شبیه‌سازی مدار و شناسایی قطعات را فراهم می‌کنند. این ابزارها برای تحلیل مدارهای پیچیده کاربرد دارند.
مشاوره با متخصصان
در صورت عدم اطمینان، می‌توانید جهت مشاوره از تکنسین‌های با تجربه کمک بگیرید.
این روش‌ها مکمل یکدیگرند و ترکیب آن‌ها به شما کمک می‌کند تا شناخت قطعات الکترونیکی روی برد را با دقت و اطمینان بیشتری انجام دهید.
همان‌طور که از ابتدا گفتیم، شناخت قطعات الکترونیکی روی برد مهارتی ضروری برای هر کسی است که در حوزه الکترونیک فعالیت می‌کند. این مهارت به عیب‌یابی و تعمیر کمک می‌کند و در طراحی و تحلیل مدار نیز نقش کلیدی دارد. با استفاده از حروف و کدها، می‌توانید تشخیص قطعات الکترونیکی را به‌سرعت انجام دهید؛ آشنایی با متداول‌ترین قطعات مانند مقاومت، خازن و آی سی، این فرآیند را ساده‌تر می‌کند.
روش‌های مکمل مانند استفاده از مولتی‌متر، دیتاشیت‌ها و نقشه‌های شماتیک، دقت شناسایی قطعات روی برد را افزایش می‌دهند. با تمرین و استفاده از ابزارهای مناسب، می‌توانید به تسلط کامل بر نام قطعات الکترونیکی روی برد برسید و به تکنسینی حرفه‌ای تبدیل شوید که قادر به حل پیچیده‌ترین چالش‌های الکترونیکی است.
راحت‌ترین روش شناسایی قطعات الکترونیکی چیست؟
راحت‌ترین روش، بررسی حروف و کدها چاپ‌شده روی قطعات و جستجوی آن‌ها در دیتاشیت‌ها یا اینترنت است. استفاده از لوپ برای خواندن دقیق کدها نیز می‌تواند کمک‌کننده باشد.
چه ابزارهایی برای تست و عیب‌یابی قطعات الکترونیکی روی برد استفاده می‌شود؟
مولتی‌متر (برای تست مقاومت، خازن، دیود)، اسیلوسکوپ (برای تحلیل سیگنال)، لوپ یا میکروسکوپ (برای بررسی قطعات SMD) و هیتر و هویه (برای جدا کردن قطعات) از ابزارهای اصلی هستند.
چگونه می‌توان یک قطعه معیوب را روی برد تعویض کرد؟
ابتدا با مولتی‌متر قطعه معیوب را شناسایی کرده و سپس با هویه و مکنده قلع، قطعه را از برد جدا کنید. قطعه جدید با مشخصات یکسان را جایگزین کرده و با هویه لحیم کنید. مطمئن شوید که به برد و قطعات مجاور آسیبی نرسد.
