ماژول رله یکی از ابزارهای پرکاربرد در پروژه‌های الکترونیکی است که امکان کنترل دستگاه‌های با جریان بالا را با استفاده از میکروکنترلرها فراهم می‌کند. در این مقاله، به بررسی آموزش استفاده از ماژول رله، نحوه عملکرد آن و راه‌اندازی آن با آردوینو و رزبری پای می‌پردازیم. هدف ما ارائه یک راهنمای جامع و کاربردی است تا شما بتوانید به راحتی از این ماژول در پروژه‌های خود استفاده کنید.
ماژول رله یک قطعه الکترونیکی است که به عنوان یک کلید الکتریکی عمل می‌کند. این ماژول با دریافت سیگنال کنترلی از یک میکروکنترلر (مانند آردوینو یا رزبری پای) می‌تواند مدارهای با ولتاژ و جریان بالا را کنترل کند. رله‌ها معمولاً شامل یک کویل الکترومغناطیسی و کنتاکت‌های مکانیکی هستند که با فعال شدن کویل، کنتاکت‌ها باز یا بسته می‌شوند.
رله‌ها در انواع مختلفی مانند رله‌های تک‌کاناله، دوکاناله و چندکاناله عرضه می‌شوند. هر کدام از این ماژول‌ها برای کاربردهای خاصی طراحی شده‌اند و انتخاب نوع مناسب به نیاز پروژه بستگی دارد. آموزش راه‌اندازی ماژول رله به شما کمک می‌کند تا با عملکرد این ابزار آشنا شوید و آن را در پروژه‌های خود به کار ببرید.
ماژول رله 5 ولت یکی از رایج‌ترین انواع ماژول‌های رله است که با ولتاژ 5 ولت کار می‌کند و برای پروژه‌های مبتنی بر میکروکنترلرها بسیار مناسب است. این ماژول معمولاً دارای سه پین اصلی است: VCC (تغذیه)، GND (زمین) و IN (ورودی سیگنال). با ارسال سیگنال منطقی (HIGH یا LOW) به پین IN، می‌توان کویل رله را فعال یا غیرفعال کرد.
این ماژول معمولاً برای کنترل دستگاه‌هایی مانند لامپ‌ها، موتورها یا وسایل خانگی با ولتاژ 220 ولت استفاده می‌شود. یکی از مزایای ماژول رله 5 ولت، ایزولاسیون الکتریکی بین مدار کنترلی و مدار قدرت است که ایمنی پروژه را افزایش می‌دهد.
بیشتر بدانید : ماژول رله چیست
نحوه استفاده از ماژول رله به نوع ماژول و کاربرد آن بستگی دارد. در ادامه، نحوه کار با ماژول‌های رله مختلف، به‌ویژه ماژول 5 ولت، توضیح داده شده است:
این نوع ماژول دارای یک رله است و برای کنترل یک دستگاه مناسب است. برای استفاده، پین VCC به منبع تغذیه 5 ولت، پین GND به زمین و پین IN به پین دیجیتال میکروکنترلر متصل می‌شود. با ارسال سیگنال HIGH یا LOW، می‌توانید رله را فعال یا غیرفعال کنید.

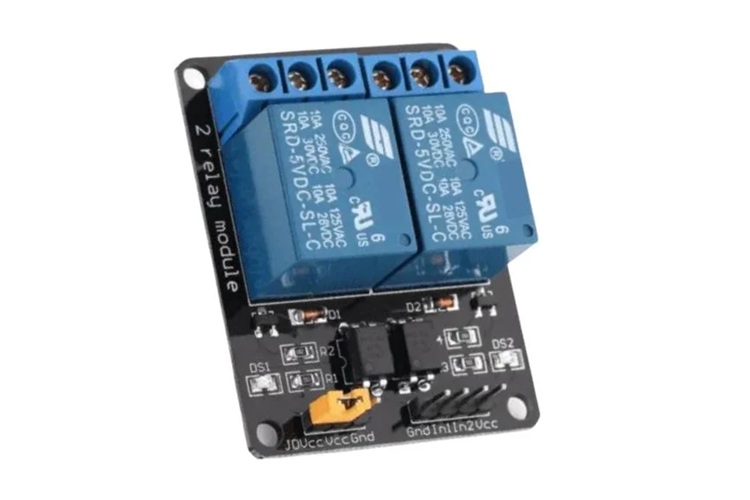

ماژول‌های دوکاناله یا چندکاناله امکان کنترل چند دستگاه را به صورت همزمان فراهم می‌کنند. هر کانال به صورت مستقل کار می‌کند و نیاز به یک پین کنترلی جداگانه دارد. این ماژول‌ها برای پروژه‌های پیچیده‌تر مانند اتوماسیون خانگی مناسب هستند.
انتخاب منبع تغذیه مناسب: اطمینان حاصل کنید که منبع تغذیه توانایی تأمین جریان مورد نیاز کویل رله را دارد.
ایزولاسیون: برای ایمنی بیشتر، از ماژول‌هایی با ایزولاسیون اپتوکوپلری استفاده کنید.
کنترل جریان بالا: مطمئن شوید که رله انتخابی توانایی تحمل جریان و ولتاژ دستگاه مورد نظر را دارد.
آموزش استفاده از ماژول رله شامل یادگیری نحوه اتصال و برنامه‌ریزی است که در بخش‌های بعدی به آن پرداخته می‌شود.
برای آموزش راه‌اندازی ماژول رله با آردوینو، مراحل زیر را دنبال کنید:
تجهیزات مورد نیاز
ماژول رله 5 ولت (تک‌کاناله یا چندکاناله)
برد آردوینو (مانند Arduino Uno)
کابل‌های جامپر
منبع تغذیه 5 ولت
دستگاهی برای کنترل (مانند لامپ یا فن)
اتصالات
پین VCC ماژول رله را به پین 5V آردوینو متصل کنید.
پین GND ماژول را به پین GND آردوینو وصل کنید.
پین IN ماژول را به یکی از پین‌های دیجیتال آردوینو (مثلاً پین 7) متصل کنید.
کنتاکت‌های خروجی رله (COM و NO/NC) را به دستگاه مورد نظر وصل کنید.
برای خرید انواع ماژول درایور موتور با بهترین کیفیت و قیمت کلیک کنید.
رزبری پای نیز می‌تواند برای کنترل ماژول رله استفاده شود. در ادامه، مراحل نحوه راه‌اندازی ماژول رله با رزبری پای توضیح داده شده است:
تجهیزات مورد نیاز
ماژول رله 5 ولت
برد رزبری پای (مانند Raspberry Pi 4)
کابل‌های جامپر
منبع تغذیه 5 ولت
اتصالات
پین VCC ماژول رله را به پین 5V رزبری پای متصل کنید.
پین GND ماژول را به پین GND رزبری پای وصل کنید.
پین IN ماژول را به یکی از پین‌های GPIO رزبری پای (مثلاً GPIO 18) متصل کنید.
کنتاکت‌های خروجی رله را به دستگاه مورد نظر وصل کنید.
نحوه استفاده از ماژول رله و راه‌اندازی آن با ابزارهایی مانند آردوینو و رزبری پای، فرایندی ساده و کاربردی است که با رعایت نکات ایمنی و استفاده از کدهای مناسب، می‌تواند در پروژه‌های مختلف به کار گرفته شود. این ماژول به دلیل انعطاف‌پذیری و توانایی کنترل دستگاه‌های پرمصرف، یکی از ابزارهای کلیدی در پروژه‌های الکترونیکی و اتوماسیون است. با مطالعه این مقاله و اجرای مراحل ذکرشده، می‌توانید به راحتی آموزش راه‌اندازی ماژول رله را در پروژه‌های خود پیاده‌سازی کنید.
آیا ماژول رله می‌تواند جریان‌های بالا را کنترل کند؟
بله، ماژول‌های رله معمولاً برای جریان‌های تا 10 آمپر (در 220 ولت) طراحی شده‌اند، اما باید مشخصات رله را بررسی کنید.
آیا غیر از خود ماژول رله تجهیزات دیگری هم نیاز داریم؟
بله، نیاز به میکروکنترلر (مانند آردوینو یا رزبری پای)، کابل‌های جامپر و گاهی منبع تغذیه خارجی دارید.
چگونه می‌توان چند ماژول رله را همزمان کنترل کرد؟
با استفاده از ماژول‌های چندکاناله و اتصال هر کانال به یک پین دیجیتال میکروکنترلر، می‌توانید چندین رله را به طور همزمان کنترل کنید.
