۱۴ فروردین ۱۴۰۴
پل دیود یکی از اجزای اصلی در مدارهای الکتریکی بوده که نقش بسیار مهمی در تبدیل جریان متناوب به جریان مستقیم دارد. این قطعه که در منابع تغذیه و مدارهای برق استفاده می‌شود به واسطه ویژگی‌های خاص در پروژه‌های الکترونیکی به کار می‌رود و عملا نصب این پل در مدارها ضروری است. به کمک این پل می‌توان به‌راحتی تغییر جریان را انجام داد و از آن برای تأمین انرژی استفاده کرد؛ اما برای این امر ابتدا باید با نحوه نصب پل دیود آشنا باشید.
آموزش نصب پل دیود جزو مهم‌ترین نکاتی است که در انجام پروژه‌های الکترونیک باید به آن توجه شود. نصب صحیح باعث عملکرد درست مدار و جلوگیری از مشکلات احتمالی خواهد شد، به همین منظور تصمیم گرفتیم تا در این مطلب به شکل کامل در رابطه با طریقه صحیح نصب این پل اطلاعاتی در اختیار شما قرار دهیم.

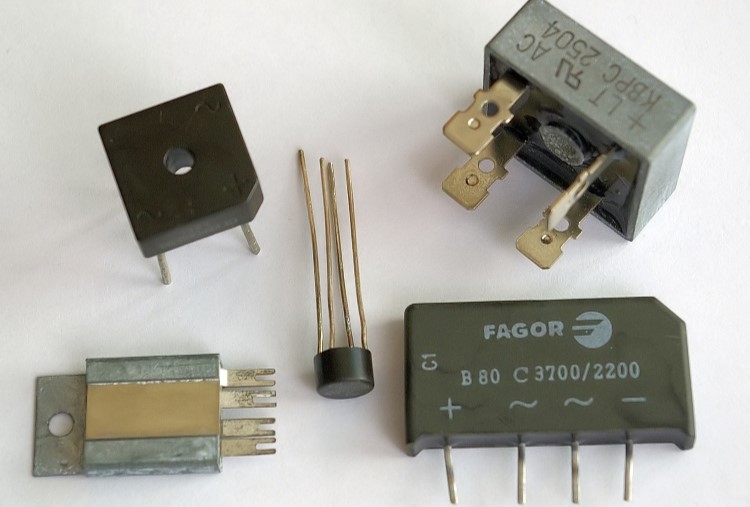

پیش از اقدام برای آموزش نحوه نصب پل دیود خوب است نگاهی به این پل و معرفی آن داشته باشیم. پل دیود از چهار دیود تشکیل شده که به شکل خاصی در کنار هم قرار می‌گیرند تا بتوانند جریان AC را به جریان DC تبدیل کنند. این قطعه به طور رایج در منابع تغذیه، شارژر و دیگر دستگاه الکترونیکی به کار می‌رود. به کمک ویژگی‌های پل دیود می‌توان جریان برق ورودی را یک‌طرفه و آن را به جریان DC تبدیل کرد. این فرایند برای دستگاه‌هایی که به تأمین انرژی با جریان مستقیم نیاز دارند بسیار حائز اهمیت است.
قبل از نصب پل دیود باید بدانید که این پل‌ها خود در دو نوع مختلف یک فاز و سه فاز موجود هستند. مدل یک فاز دارای چهار دیود برای تبدیل جریان است، درحالی‌که مدل سه فاز معمولاً برای سیستم‌های بزرگ‌تر صنعتی به کار می‌رود. با استفاده از این قطعات می‌توان جریان‌ها را به شکل دقیق از متناوب به مستقیم تبدیل و از آن‌ها استفاده کرد.
جهت تهیه انواع دیود با قیمت مناسب روی خرید دیود کلیک کنید.

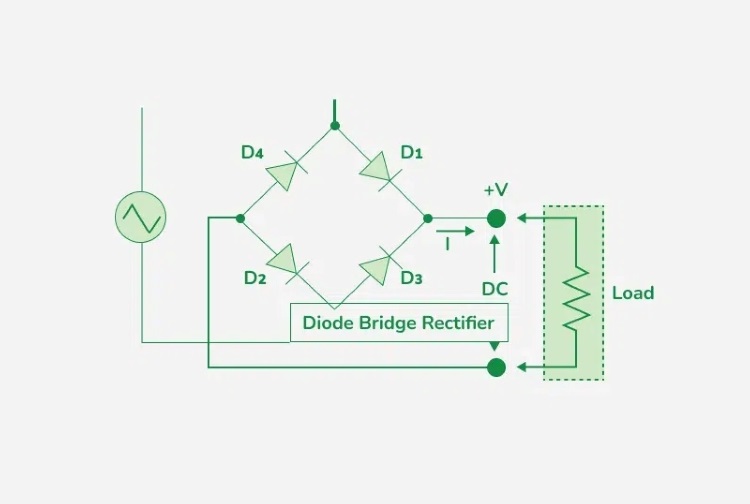

طریقه نصب پل دیود باید به‌دقت بسیار زیادی انجام شود، چراکه هرگونه اختلال در آن عدم عملکرد صحیح مدار را به همراه می‌آورد. برای نصب قطعه در ابتدا باید به پایه‌های پل توجه کنید، معمولاً این پل دیود چهار پایه دارد که دو تای آن برای جریان ورودی و دوتا برای جریان خروجی است. پایه‌های ورودی را باید به منبع تغذیه AC متصل کنید و پایه‌های خروجی را هم به مدار DC که باید متصل شود. در هنگام نصب هم توجه داشته باشید که قطب‌های مثبت و منفی به‌درستی وصل شوند تا مشکلی پیش نیاید.
پس از آن‌که پایه‌ها را به‌درستی متصل و قطب‌ها را نیز شناسایی کردید، جریان AC وارد شده و توسط پل دیود به جریان DC تبدیل می‌شود. برای اطمینان از نصب صحیح پل دیود پس از بستن پل حتماً از آن تست بگیرید.
در روش نصب پل دیود باید به نکات ویژه‌ای توجه داشت تا عملکرد صحیح مدار تضمین شود.
یکی از مهم‌ترین نکات در آموزش نصب پل دیود اتصال صحیح پایه‌های ورودی و خروجی است. پایه‌های ورودی حتماً باید به منبع تغذیه AC و پایه‌های خروجی هم حتماً باید به مدار DC متصل شوند. اگر این پایه‌ها را اشتباه متصل کنید پل قادر به تبدیل جریان نخواهد بود و عملکرد درستی از خود نشان نمی‌دهد.
دیودهایی که در پل دیود بکار رفته‌اند باید به‌درستی جهت‌گیری شوند. هر دیود برای خود یک قطب مثبت و قطب منفی دارد که جهت جریان آن باید مطابق با طراحی مدار باشد. پس عدم توجه به جهت‌گیری دیودها در نحوه نصب پل دیود می‌تواند به خرابی دستگاه و ایجاد مشکلات در مدار منجر شود.
گاهی ممکن است در حین کار، پل دیود دمای بالایی پیدا کند، بنابراین اگر می‌خواهید نصب آن به‌درستی انجام شود حتماً از یک خنک کننده کمک بگیرید تا از آسیب به قطعه جلوگیری شود.
و درنهایت آخرین نکته‌ای که در آموزش نصب پل دیود باید به آن اشاره کرد، بررسی عملکرد پس از نصب است. حتماً از ولت متر برای اندازه‌گیری جریان خروجی از پل دیود استفاده کنید تا مطمئن شوید نصب به‌درستی انجام شده و مدار کامل است.
نحوه نصب پل دیود یکی از مراحل اصلی در ساخت مدارهای الکترونیکی است که منجر به تبدیل درست جریان می‌شود. اگر می‌خواهید طریقه نصب پل دیود را به‌درستی انجام دهید و از عملکرد صحیح آن اطمینان حاصل کنید، باید به نکاتی نظیر اتصال صحیح پایه‌ها، رعایت جهت‌گیری و استفاده از خنک‌کننده توجه داشته باشید. رعایت این نکات در ایجاد مداری سالم و بدون مشکل مهم هستند.
برای خرید و اطلاع از قیمت پل دیود کلیک کنید.
چگونه می‌توان پایه‌های پل دیود را تشخیص داد؟
این پل دارای چهار پایه است که دو پایه ورودی به منبع تغذیه وصل شده و دو پایه خروجی به بار متصل می‌شوند. پایه‌ها علامت‌گذاری شده هستند که بر اساس همین علامت می‌توان جهت جریان را تشخیص داد.
پل دیوید را چگونه باید به منبع تغذیه و بار متصل کرد؟
پایه‌های ورودی پل را باید به دوسر منبع تغذیه وصل کرد و پایه‌های خروجی هم باید به دو سر بار مثل بار الکتریکی متصل شوند.
در صورت اشتباه در نصب پل دیود، چه مشکلاتی ممکن است پیش بیاید؟
اگر این پل به‌درستی نصب ممکن است منجر به خرابی دیود، نوسان جریان یا حتی آسیب به منبع تغذیه شود. علاوه‌بر این جریان معکوس هم باعث سوختن دیودها و سیستم‌های متصل به آن می‌شود.
