۱۹ خرداد ۱۴۰۴
خازنها یکی از اجزای مهم و حیاتی در مدارهای الکترونیکی هستند که وظیفه ذخیره انرژی الکتریکی را بر عهده دارند. این قطعات الکترونیکی به دلیل حساسیت و پیچیدگی هایی که دارند نیاز به آزمایش و تست منظم دارند تا از عملکرد صحیح آنها اطمینان حاصل شود.
یکی از ساده ترین و موثرترین روشها برای تست خازنها استفاده از لامپ می باشد. در این روش لامپ بعنوان بار الکتریکی در مدار قرار می گیرد و به ما امکان مشاهده وضعیت عملکرد خازن را می دهد. با استفاده از این روش،می توان درک بهتری از وضغیت خازن و همچنین جلوگیری از آسیبهای احتمالی به سایر اجزا بدست آورد. در این مقاله به روند آموزش تست خازن با لامپ و نکات مربوط به آن خواهیم پرداخت.

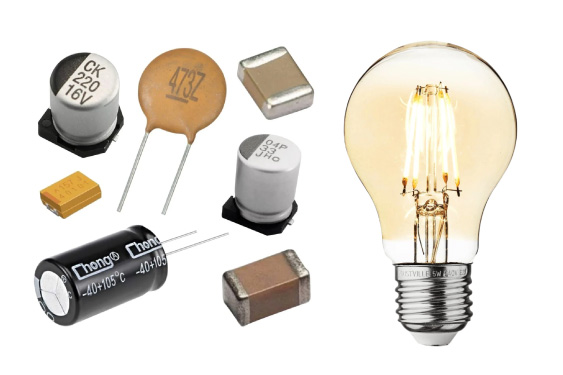

برای تست سلامت خازن با لامپ به لوازم زیر نیاز دارید:
خازن: در گام نخست، برای تست خازن با چراغ (لامپ) وجود خازن مورد نیازو مناسب ضروری است. بهترین نوع خازن ،خازنهای غیر الکترولیتی هستند. خازنهای سرامیکی ،پلی استر یا پلی کاربونات گزینه های بسیار مناسبی هستند.
لامپ رشته ای: ترجیحا یک لامپ کوچک با ولتاژ پایین که با منبع تغذیه شما سازگار باشد.
منبع تغذیه : DC یک منبع تغذیه مانند باتری یا آداپتوربا ولتاژ مناسب برای شارژ خازن و روشن شدن لامپ حیاتی است. (برای تهیه و خرید منبع تغذیه کلیک کنید.
مقاومت سری: برای تست خازن با لامپ،یک مقاومت با مقدار مناسب برای محدود کردن جریان و جلوگیری از آسیب دیدن لامپ و خازن ضروری است.(جهت خرید مقاومت کلیک کنید)
سیم های رابط با گیره های سوسماری: برای اتصال صحیح و ایمن قطعات به یکدیگر به این سیمها نیاز پیدا خواهید کرد.
برد بورد (اختیاری): اگر میخواهید مدار را بصورت مرتب و موقت مونتاژ کنید برد بورد می تواند مفید باشد.
شارژ خازن: در ابتدا لامپ و مقاومت را به صورت سری (متوالی) به خازن متصل کنید. دقت کنید اگر از خازنهای قطبی استفاده میکنید مهم است که قطبیت خازن ( منفی و مثبت بودن هر سر) را به درستی رعایت کنید.
منبع تغذیه را روشن کنید و ولتاژ را به آرامی افزایش دهید تا خازن شارژ شود. روشن شدن لامپ نشان دهنده ی شارژ خازن است.
دشارژ خازن: در این مرحله باید منبع تغذیه خود را خاموش کنید، پیشنهاد میشود که چند دقیقه بعد ازعملیات شارژ، فرایند دشارژ را انجام دهید.
با دقت به لامپ نگاه کنید اگر لامپ برای مدت کوتاهی روشن شد وسپس بتدریج خاموش شد به معنی سالم بودن خازن است. اگر لامپ روشن نشد یا مدام چشمک زد خازن خراب است و نشتی دارد.
حتی اگر فکر می کنید خازن خالی است قبل از دست زدن به آن یا شروع تست، آن را با مقاومت مناسب (بعنوان مثال 1 کیلو اهم) تخلیه کنید. این کار از شوک الکتریکی جلوگیری میکند.
از ولتاژی که برای تست خازن مناسب است استفاده کنید. ولتاژ باتری یا منبع تغذیه باید بسیار کمتر از ولتاژ کاری خازن باشد. استفاده از ولتاژ بالاتر میتواند باعث تخریب خازن شود.
لامپ را برای مدت زمان کوتاهی به خازن وصل کنید.تست طولانی مدت باعث آسیب به خازن میشود.
جهت خرید و اطلاع از قیمت خازن کلیک کنید.
چه نوع لامپی برای تست خازن مناسب است؟
لامپهای رشته ای بدلیل سادگی، قابل دسترس بودن و واکنش سریع نسبت به تغییرات جریان،بهترین انتخاب هستند؛ این ویژگی ها به شما کمک میکند تا سرعت شارژ و دشارژ خازن را به راحتی مشاهده کنید.
آیا تست خازن با لامپ برای همه خازنها قابل مشاهده است؟
خیر. تست خازن با چراغ برای همه نوع خازنها مناسب نیست. این روش بیشتر برای خازنهایی با مقاومت داخلی کم مناسب است و برای خازنهایی با مقاومت بالا و الکترولیتی ممکن است نتیجه را به درستی نشان ندهد.
تفاوت عملکرد لامپ در خازن سالم و خراب چیست؟
در خازن سالم لامپ بسرعت روشن میشود و به تدریج خاموش میشود؛اما در خازن خراب لامپ روشن نمیشود و اگر هم شود با شدت خیلی کم که نشان دهنده ی خرابی خازن و نشت جریان است.
